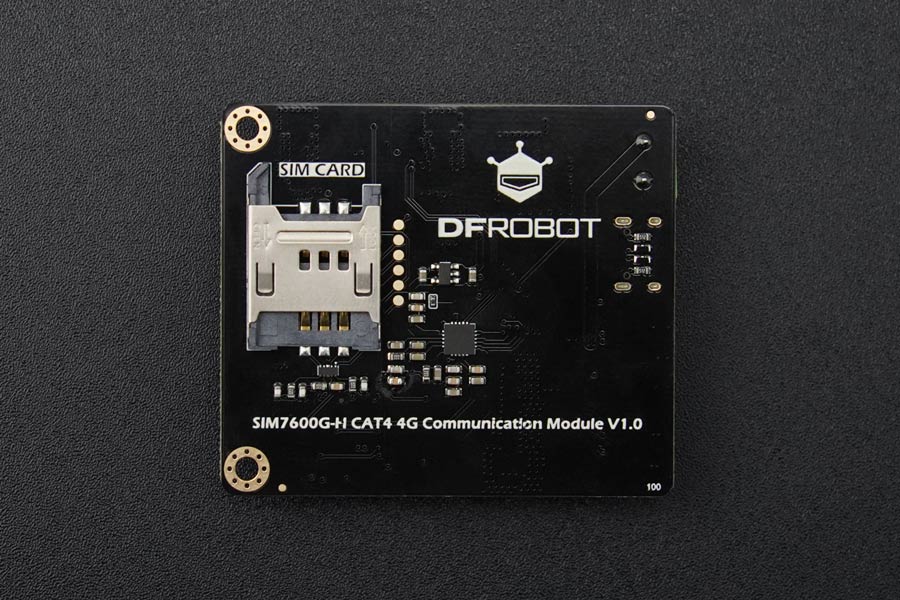

Gravità: modulo di comunicazione globale 4G e – TEL0162

Descrizione

Introduzione SIM7600G-H è un modulo di comunicazione wireless integrato dotato di 4G CAT4 (con una velocità di uplink di 50Mbps e una velocità di downlink di 150Mbps) e posizionamento GNSS (supporta GPS, BD, GLONASS). Supporta ampiamente più bande, tra cui LTE-FDD, LTE-TDD, WCDMA e GSM, rendendolo adatto alle regioni globali e alla maggior parte delle reti degli operatori. Il modulo è compatibile con i computer a scheda singola Arduino, Raspberry Pi e LattePanda e può essere utilizzato come scheda di rete 4G. Le bande specifiche sono le seguenti: LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66 UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19 GSM/GPRS/EDGE: 850/900/1800/1900 MHz Inoltre, il modulo SIM7600G-H integra il supporto per vari protocolli di rete tra cui TCP/IP, IPV4, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS e altro. Ciò consente comunicazioni di rete complesse utilizzando comandi AT senza la necessità di apprendere o comprendere i protocolli di rete sottostanti, offrendo una forte compatibilità e facilità d’uso. Il modulo di comunicazione SIM7600G-H è dotato di entrambe le interfacce UART e USB. Può connettersi ad altri MCU o controller principali tramite UART o a computer, Raspberry Pi, ecc., come scheda di rete USB tramite l’interfaccia USB. Supporta i driver dei sistemi operativi tradizionali (Windows, Linux, Android e altri driver USB). Inoltre, il modulo SIM7600G-H include un microfono e un circuito amplificatore di potenza audio, che gli consentono non solo di funzionare per la trasmissione di dati ma anche per effettuare chiamate e inviare messaggi di testo. Se combinato con il posizionamento GNSS, può essere comodamente utilizzato in scenari come antifurto, logistica e trasporti. Il modulo di comunicazione CAT1 SIM7600G 4G può essere collegato a computer a scheda singola come Raspberry Pi, LattePanda, ecc. e può essere utilizzato come scheda di rete 4G per SBC. Schema di collegamento del modulo di comunicazione CAT4 SIM7600G-H 4G e del computer a scheda singola LattePanda 3 Delta Schema di collegamento del modulo di comunicazione CAT4 SIM7600G-H 4G e del computer a scheda singola Raspberry Pi 5 I moduli di comunicazione wireless della serie SIM offrono molteplici prodotti tra cui scegliere. Questa serie di prodotti 4G si differenzia per velocità di comunicazione e capacità di posizionamento satellitare. Clicca qui per consultare la guida alla scelta dei moduli di comunicazione 4G. Schema funzionale del modulo SIM7600G-H 4G Schema di connessione del modulo SIM7600G-H 4G e Arduino UNO Caratteristiche Controllato tramite comandi AT, eliminando la necessità di apprendere complessi protocolli di rete sottostanti. Supporta il posizionamento satellitare GNSS (GPS, GLONASS, BD). Supporta più bande di frequenza tra cui LTE-FDD, LTE-TDD, WCDMA e GSM. La funzionalità SMS supporta le modalità MT, MO, CB, Testo e PDU. Supporta vari protocolli di rete come TCP/IP, IPV4, Multi-PDP, FTP, FTPS, HTTP, HTTPS e DNS. In grado di comunicazione dati, chiamate vocali e funzionalità SMS. Fornisce la funzionalità della scheda di rete USB. Specifica Tensione di alimentazione: Connettore terminale: 5-12 V TYPE-C: 5 V Interfaccia UART: Livello di tensione: 3,3 V-5 V Interfaccia fisica: PH2.0-4P Sequenza di gravità standard Interfaccia di uscita audio: PJ2.0-2P Banda di frequenza Regioni applicabili: Bande globali supportate: LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66 UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19 GSM/GPRS/EDGE: 850/900/1800/1900 MHz Velocità di comunicazione 4G: CAT4 (velocità Uplink 50Mbps, velocità Downlink 150Mbps) Posizionamento satellitare GNSS: GPS, BD, GLONASS Antenne 4G: Antenna PRINCIPALE Connettore maschio IPEX ×1 Antenna AUX Connettore maschio IPEX ×1 Antenna GNSS: Connettore maschio antenna IPEX ×1 Microfono vocale: ×1 Slot per scheda SIM: Tipo push-lock Indicatori LED: Stato di alimentazione: Rosso Stato della rete: Blu Temperatura operativa: -40°C ~ 85°C Dimensioni del prodotto: 60mm×52mm Elenco di spedizione CAT4: SIM7600G-H Modulo di comunicazione 4G ×1 TEL 4G, pacchetto antenna GPS ×1 Adattatore per scheda SIM universale a triplo taglio ×1 Cavo di connessione di comunicazione Gravity PH2.0-4P ×1 Documenti Schema wiki del prodotto Set di comandi AT 2D_CAD 2D_DXF 3D_STP Applicazioni Trasmissione dati IoT e controllo remoto Monitoraggio di dispositivi mobili Logistica e trasporti Magazzinaggio e prevenzione dei furti Sorveglianza e posizionamento
