H33/H33-10 – Flussometro della velocità dell’elica

Utilizzato per misurare velocità puntiformi molto basse nell’acqua e in altri fluidi conduttivi, questo misuratore di portata utilizza l’impedenza di un’elica rotante multipala per indicare la velocità di rotazione causata dal fluido che scorre.

H33 – Flussometro della velocità dell’elica

Il diametro sottile della testa di rilevamento consente al misuratore di essere utilizzato in piccoli condotti e canali con la capacità di misurare la velocità del fluido fino a 25 mm/sec.

Per eseguire le misurazioni sono necessari una sonda e un indicatore digitale in combinazione, ma l’indicatore digitale viene fornito separatamente dalle sonde per consentire la selezione della sonda appropriata per soddisfare applicazioni specifiche.

Sonde a elica in miniatura (H33-1/H33-2/H33-3)

Ogni sonda è costituita da una testa di rilevamento montata all’estremità di un sottile stelo in acciaio inox. Un connettore coassiale nella parte superiore dello stelo consente di collegare la sonda all’indicatore digitale H33-10.

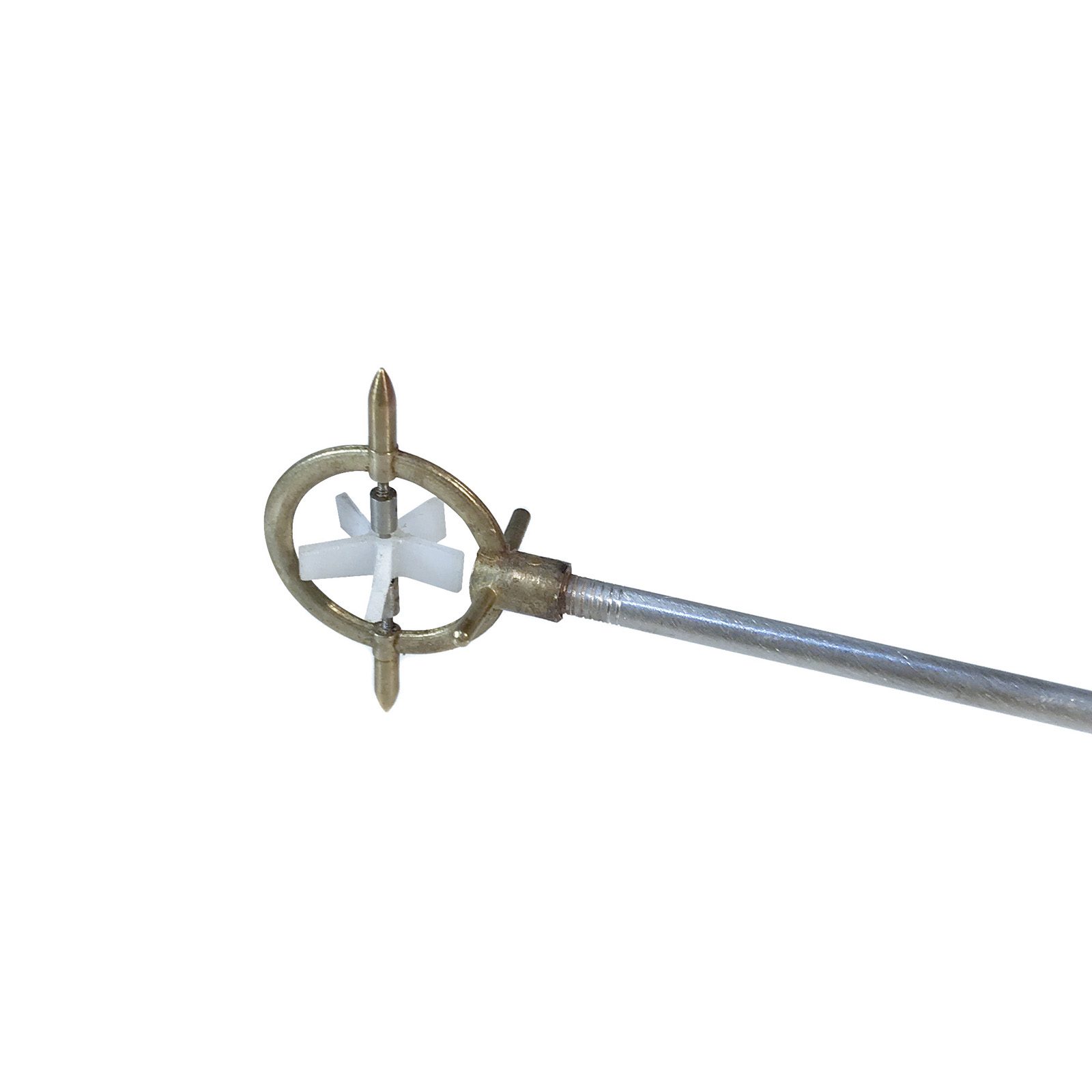

La testa di rilevamento è costituita da un’elica a 5 pale che scorre su cuscinetti ingioiellati. L’elica è in grado di ruotare liberamente all’interno di una gabbia protetta. Un elettrodo dorato isolato termina a 0,1 mm dalla punta delle lame rotanti e rileva la variazione dell’impedenza elettrica al passaggio di ciascuna lama. Poiché non vi è alcun contatto fisico tra l’elettrodo e la pala, l’elica può ruotare liberamente e rispondere alla bassa velocità del fluido circostante.

H33-10 – Indicatore digitale

L’indicatore digitale è stato sviluppato per l’uso con le sonde a elica in miniatura H33-1/2/3 dove è richiesta la misurazione in laboratorio o sul campo della velocità dell’acqua.

L’indicatore digitale può essere alimentato a batteria o tramite rete elettrica utilizzando l’adattatore di alimentazione standard in dotazione. L’adattatore di alimentazione è destinato all’uso in tutto il mondo e dispone di quattro spine intercambiabili per adattarsi a tutte le regioni. L’unità può funzionare a 110 Volt o 230 Volt a 50 Hz o 60 Hz.

Quando è collegata a una sonda appropriata, l’unità indicherà la frequenza degli impulsi provenienti dall’elica che può essere convertita in velocità dell’acqua utilizzando la tabella di calibrazione fornita con la sonda. L’unità può essere programmata per leggere la velocità dell’acqua direttamente in unità di cm/sec inserendo una costante di calibrazione per la sonda in uso (ottenuta dalla tabella fornita con ciascuna sonda). In alternativa, l’unità può essere programmata per contare gli impulsi in modo continuo, consentendo la media della misurazione della velocità su un periodo più lungo (definito dall’utente).

Un’uscita 0-5 V DC consente di collegare l’unità ad un idoneo datalogger per fornire una registrazione permanente delle variazioni della velocità dell’acqua nel tempo. Con l’indicatore digitale viene fornito un cavo coassiale lungo 3 metri per collegarlo ad una qualsiasi delle sonde ad elica miniaturizzate sopra descritte.

L’uso di due sonde consente di estendere la gamma di velocità rilevabili fino a 300 cm/sec.

L’indicatore viene fornito, di serie, con un set di batterie ricaricabili. Può anche essere alimentato da rete tramite il caricabatterie universale in dotazione.

Tutti i componenti sono stati scelti con cura per garantire una lunga durata affidabile con modifiche minime nella calibrazione entro gli intervalli operativi indicati nei Dati tecnici.

Supporto treppiede regolabile con supporti
