H40-MKII – Sistema di sonde a onde

Armfield H40-MKII è un sistema semplice ma affidabile per la misurazione dell’altezza delle onde in un canale o in un serbatoio.

Il sistema di sonde per onde H40-MKII è una soluzione modulare di acquisizione dati progettata per monitorare l’attività delle onde con elevata precisione.

Di serie supporta fino a otto sonde d’onda. Tuttavia, più unità H40-MKII possono essere collegate insieme per ospitare fino a 16 sonde, consentendo agli utenti di migliorare la precisione della misurazione o estendere la portata di monitoraggio.

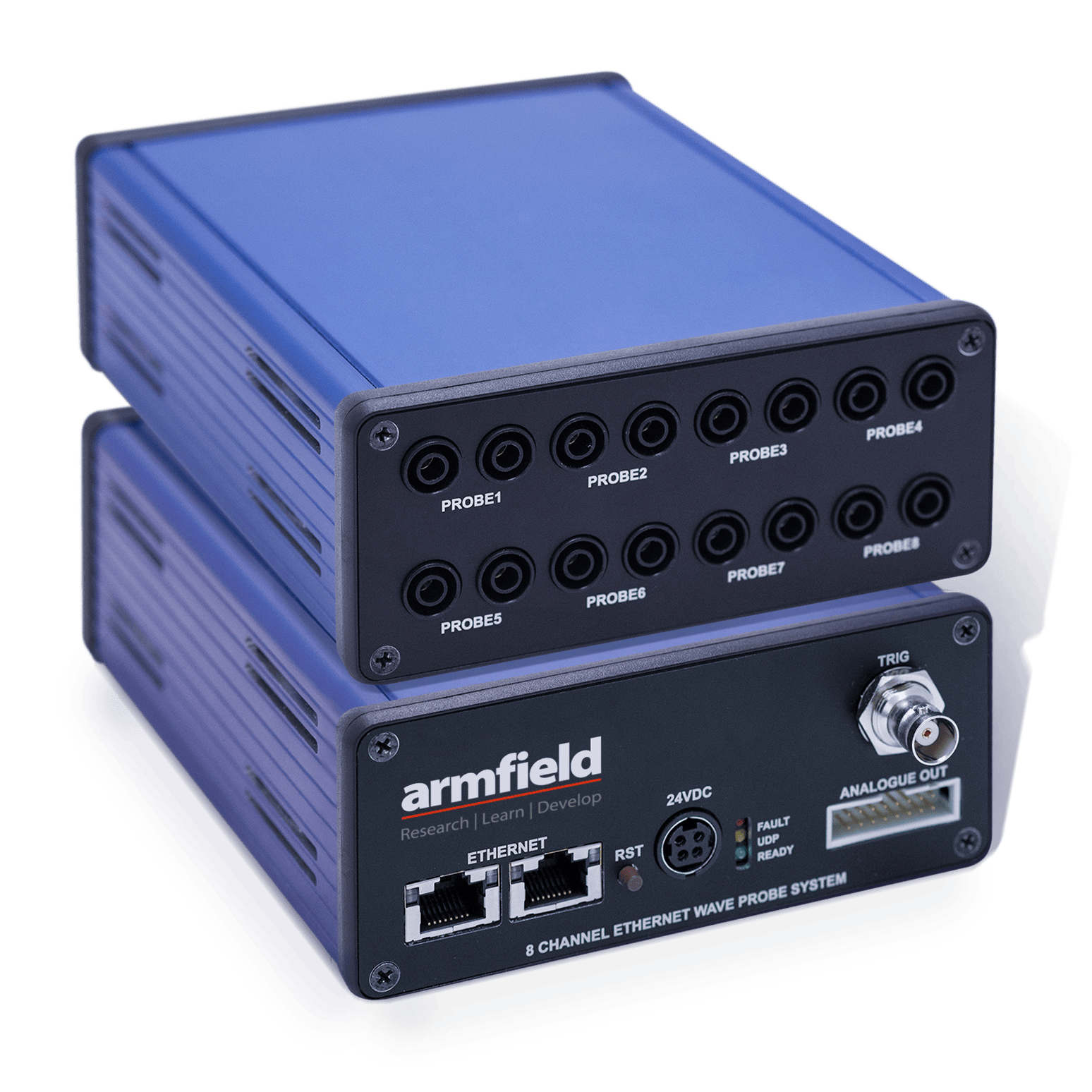

Ogni custodia H40-MKII ospita le necessarie schede di condizionamento del segnale e le interfacce di collegamento della sonda. Il pannello posteriore include una porta di alimentazione e connessioni di rete, consentendo la connessione diretta a un computer.

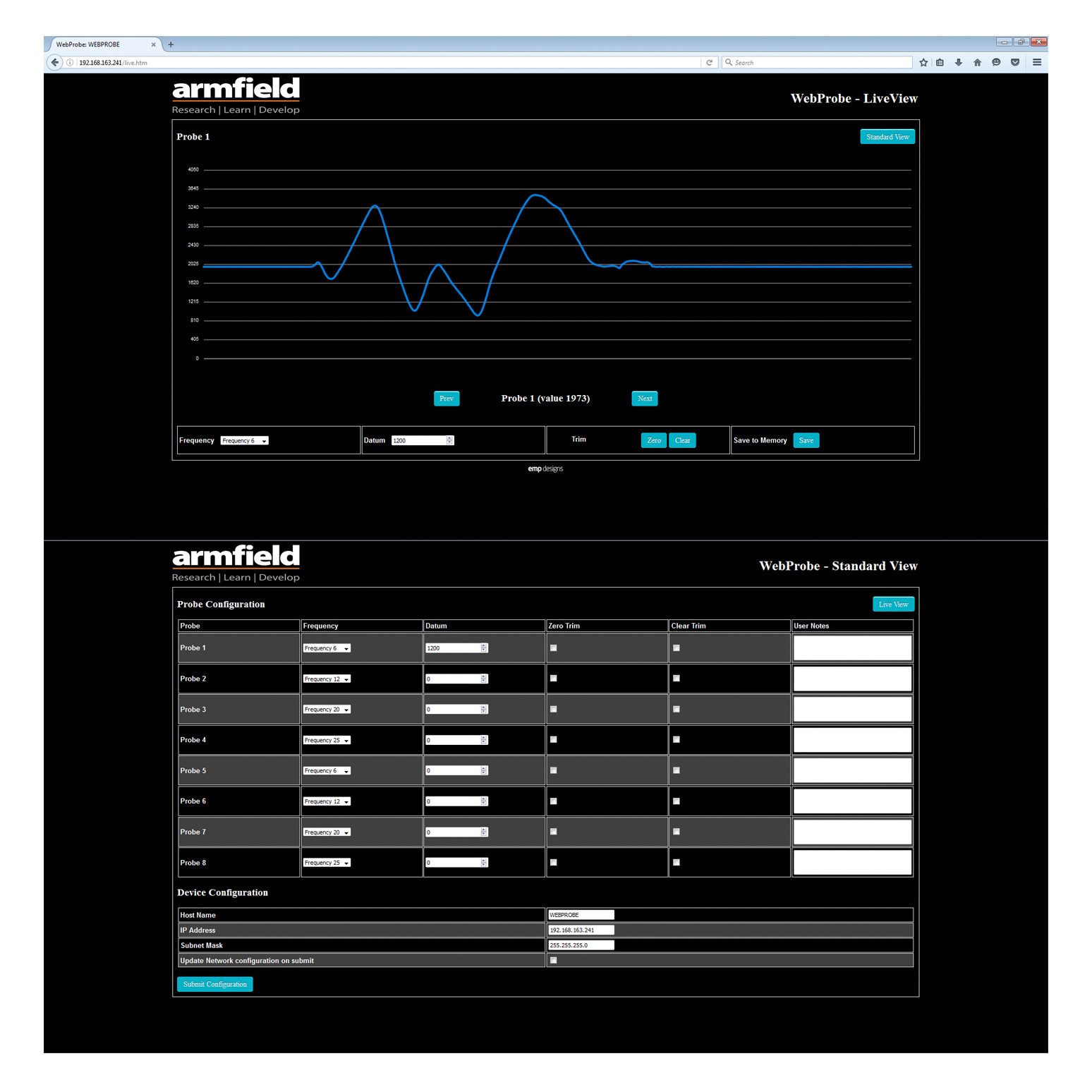

La configurazione del sistema è gestita tramite un’interfaccia web integrata. Durante il funzionamento, i dati acquisiti vengono trasmessi in rete per essere raccolti da un software compatibile (non fornito da Armfield).

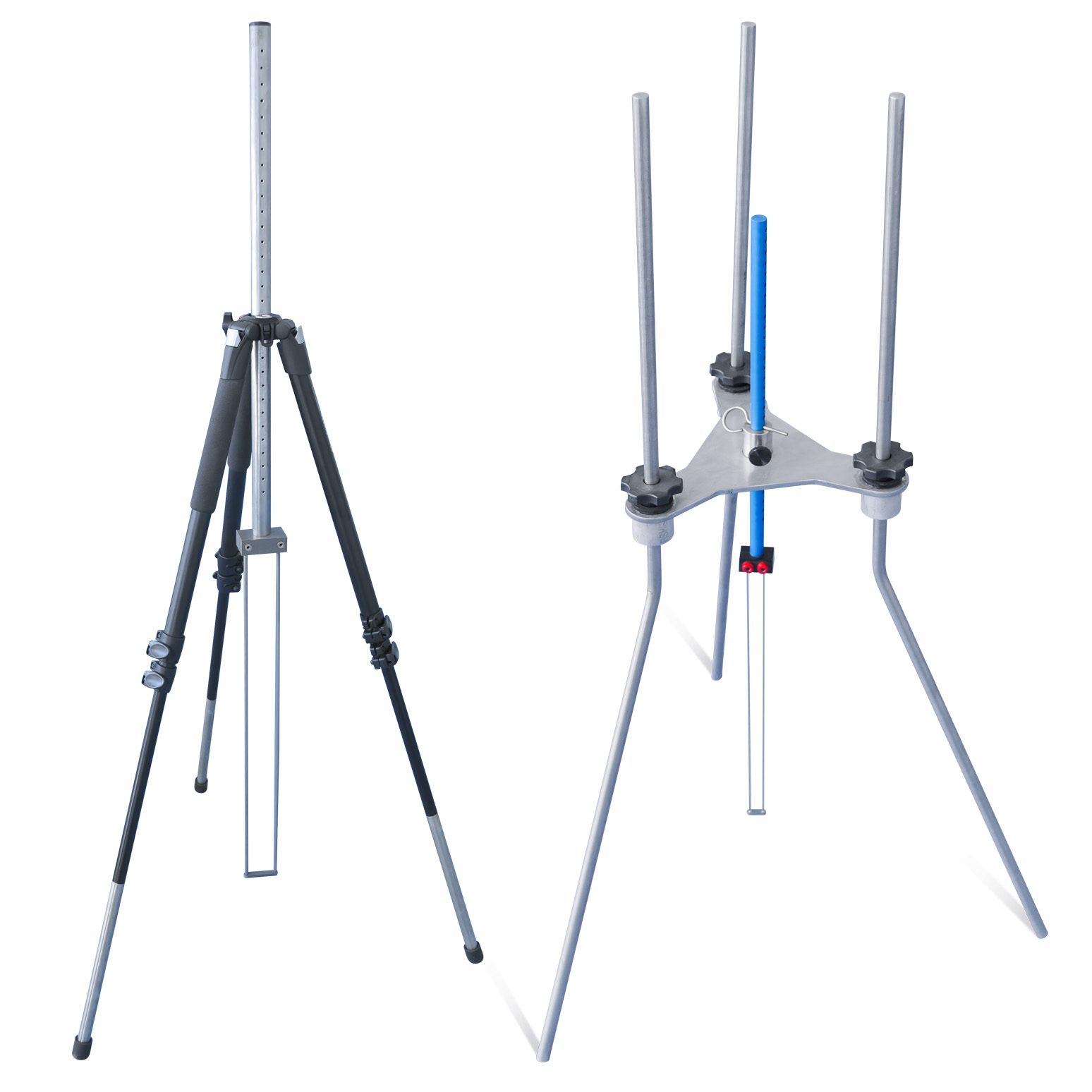

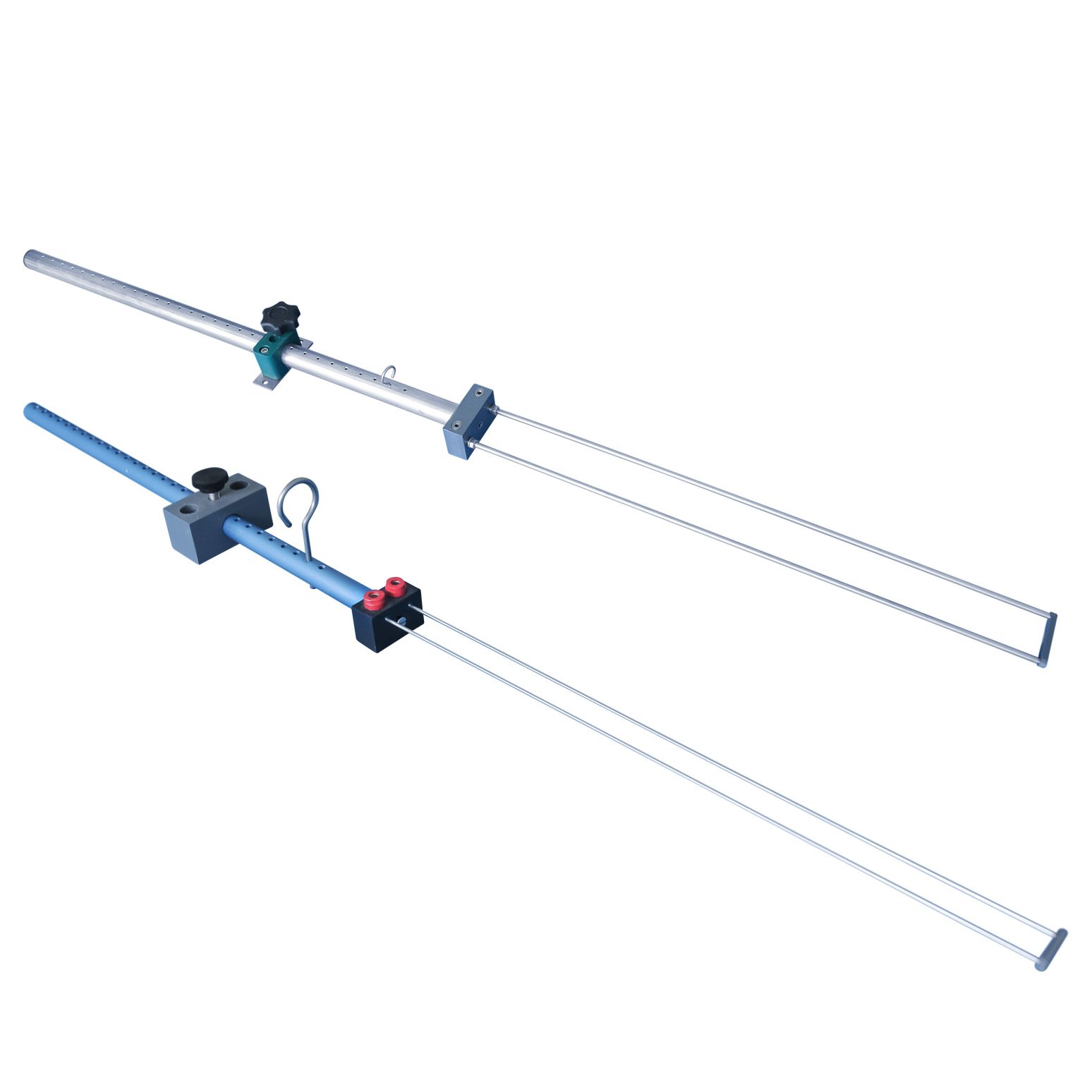

Le sonde per onde sono costituite da due aste parallele in acciaio inox con testa e piede in plastica. È possibile utilizzare fino a quattro diverse lunghezze della sonda, offrendo flessibilità per vari ambienti di test. La testa è fissata a uno stelo di calibrazione, che può essere montato su qualsiasi superficie verticale utilizzando il blocco di montaggio in dotazione. Inoltre, Armfield offre supporti e treppiedi opzionali per configurazioni di montaggio alternative.

Ogni sonda funziona misurando la corrente elettrica che scorre tra le aste di acciaio inox immerse. Questa corrente viene convertita in una tensione di uscita direttamente proporzionale alla profondità di immersione. Per evitare effetti di polarizzazione sulla sonda, per l’eccitazione viene utilizzata un’onda quadra ad alta frequenza.

Per evitare interferenze quando le sonde sono posizionate vicine tra loro, le sonde adiacenti funzionano a frequenze diverse. Ogni canale include un circuito che compensa la resistenza del cavo di collegamento, garantendo un’uscita lineare e precisa.

Uscita estremamente lineare

Nessuna isteresi

Design affidabile e collaudato, facilmente calibrabile

Due H40-MKII possono essere concatenati insieme per abilitare un sistema a 16 sonde

Fornito con 8 canali di serie

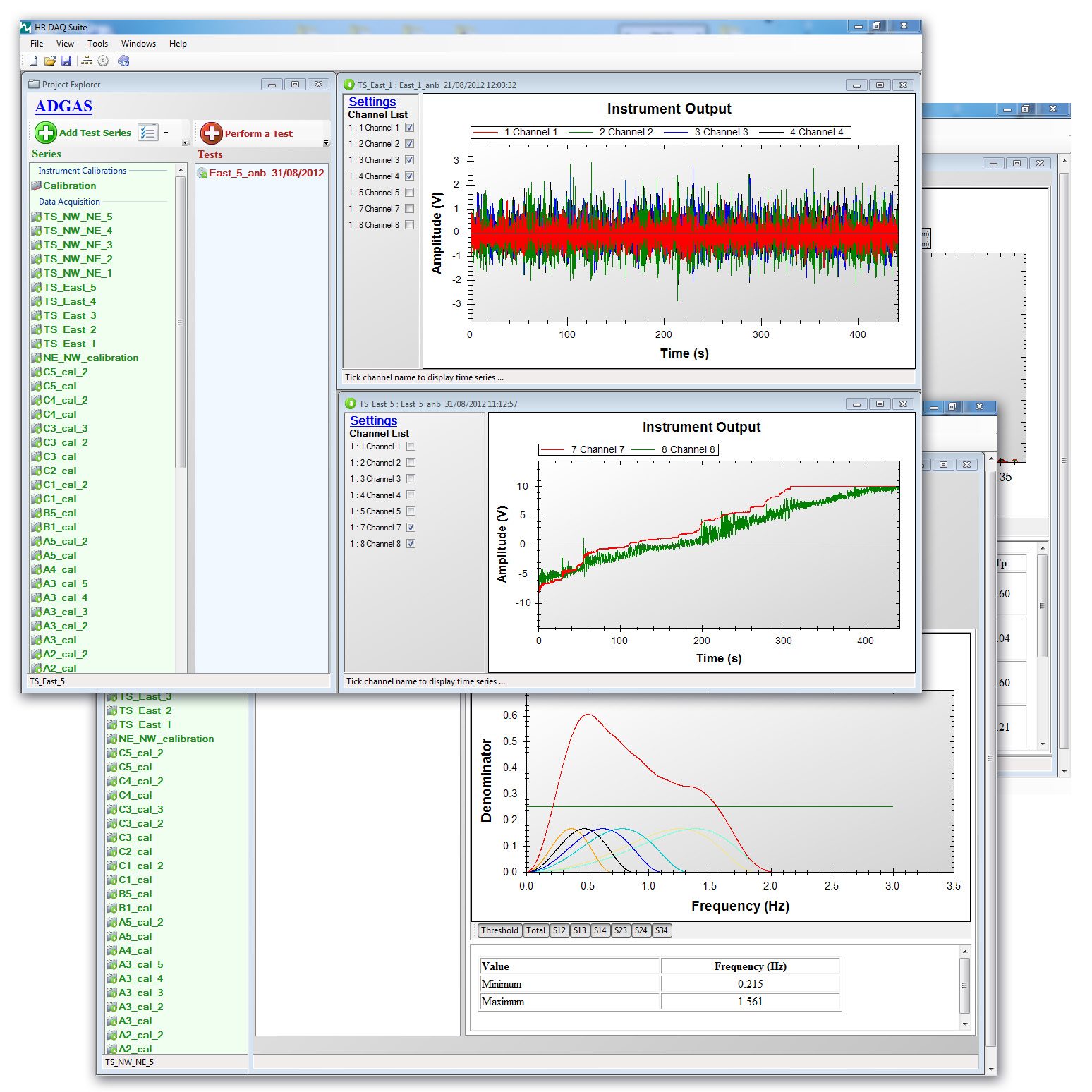

I dati possono essere registrati direttamente in un computer tramite il collegamento di rete

Categorie: Educativo, Serie H – Strumenti idraulici, H40-MKII – Sistema di sonde a onde

Disponibilità: Su richiesta
