HT12X – Conduzione del calore radiale
Prezzo su richiesta
La disposizione, utilizzando un disco metallico solido con misurazioni della temperatura a diversi raggi e flusso di calore radialmente verso l’esterno dal centro alla periferia, consente di studiare la distribuzione della temperatura e il flusso di calore per conduzione radiale. Sull’HT12X la potenza del riscaldatore e la portata dell’acqua di raffreddamento sono regolate dal PID controllato tramite l’HT10X tramite il software del computer.
Prodotto su ordinazione. Ordinato al produttore su richiesta. Il tempo di consegna non è fornito nel catalogo e va confermato.
Disponibile su ordinazione
Acquistabile con i fondi degli avvisi attivi — ti aiutiamo a individuare il bando giusto per la tua scuola.
- Scuole, via libera al raffrescamento: finanziate 6.342 istituzioni con oltre 3.100 euro a testa170 giorni
- DM 38/2026 – Acquisto dispositivi digitali, libri e sussidi didattici
- Fondi PNRR per scuole superiori: fino a 600.000 euro per laboratori STEM e multilinguismo
Descrizione
La disposizione, utilizzando un disco metallico solido con misurazioni della temperatura a diversi raggi e flusso di calore radialmente verso l’esterno dal centro alla periferia, consente di studiare la distribuzione della temperatura e il flusso di calore per conduzione radiale. Sull’HT12X la potenza del riscaldatore e la portata dell’acqua di raffreddamento sono regolate dal PID controllato tramite l’HT10X tramite il software del computer.
La disposizione, utilizzando un disco metallico solido con misurazioni della temperatura a diversi raggi e flusso di calore radialmente verso l’esterno dal centro alla periferia, consente di studiare la distribuzione della temperatura e il flusso di calore per conduzione radiale.
Sull’HT12X la potenza del riscaldatore e la portata dell’acqua di raffreddamento sono regolate dal PID controllato tramite l’HT10X tramite il software del computer.

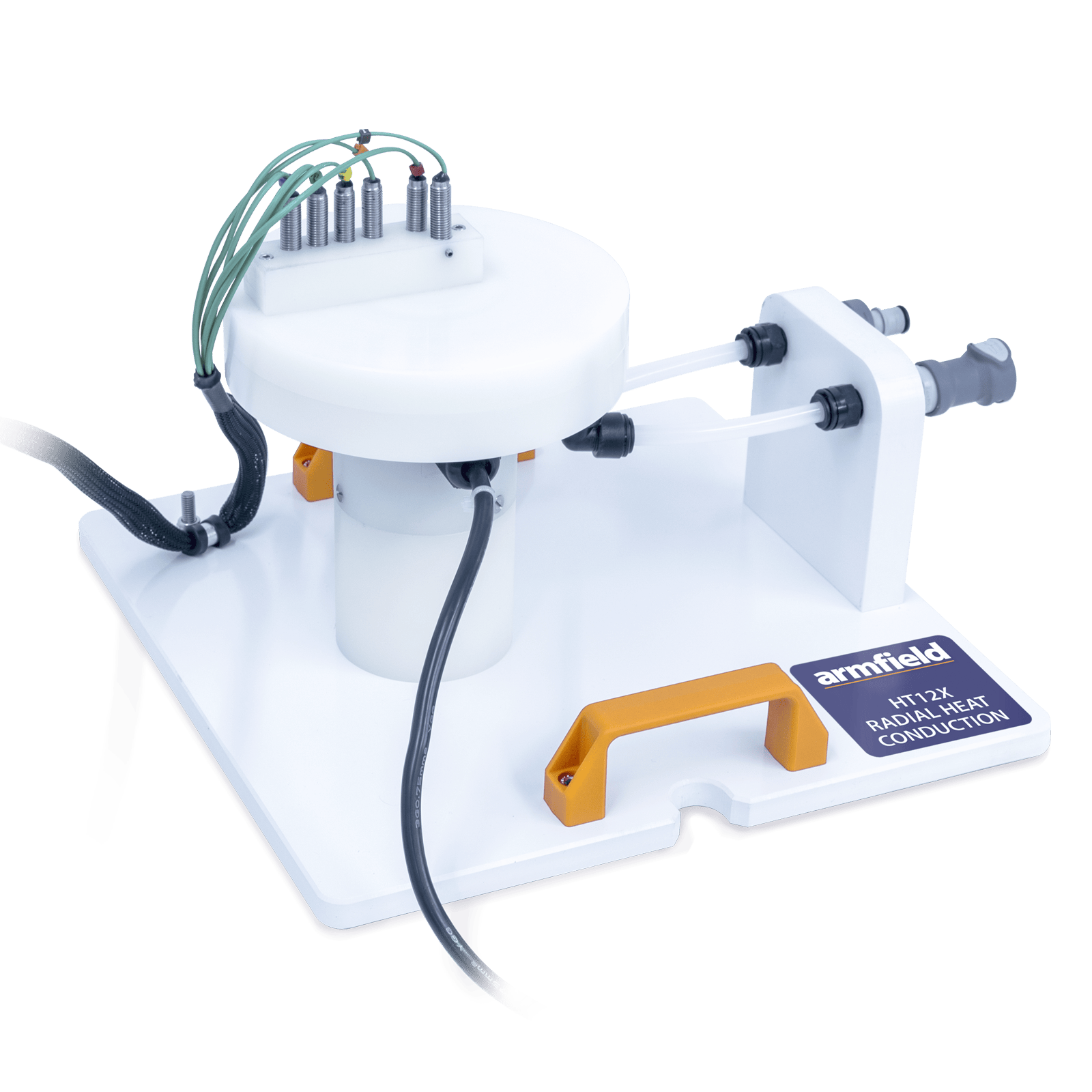

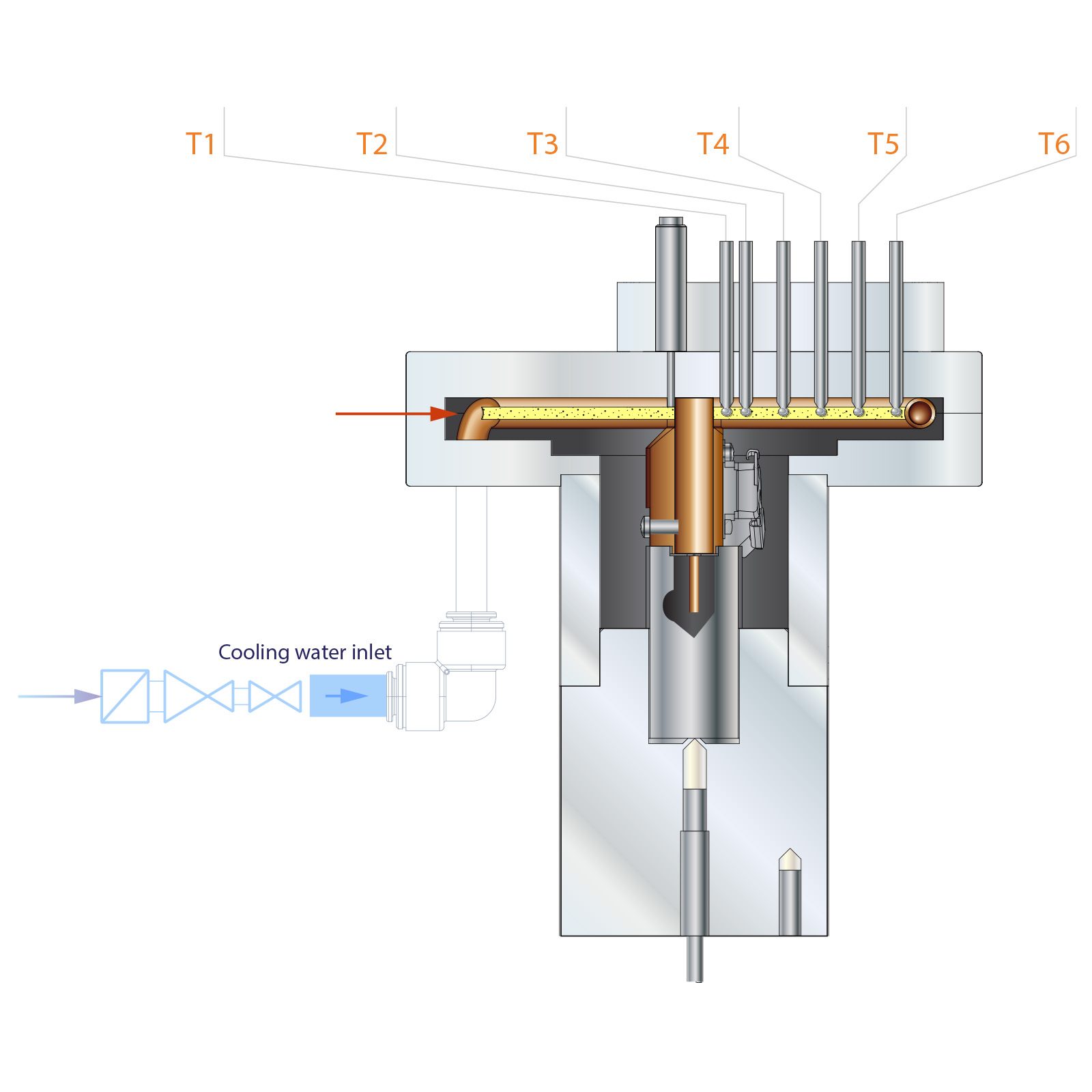

L’accessorio è costituito da un disco solido di materiale, che viene riscaldato al centro e raffreddato alla periferia per creare una differenza di temperatura radiale con corrispondente flusso radiale di calore per conduzione
Sei termocoppie di tipo K sono posizionate a raggi diversi nel disco riscaldato per indicare il gradiente di temperatura dal nucleo riscaldato centrale alla periferia del disco
La distanza radiale tra ciascuna termocoppia nel disco è 10 mm
I collegamenti a rilascio rapido facilitano il collegamento rapido del tubo di raffreddamento alla fornitura di acqua fredda
Il riscaldatore può essere controllato tramite tensione o PID consentendo di raggiungere rapidamente il setpoint di temperatura e di mantenerlo entro 0,1°C
L’unità di servizio HT10X fornisce all’accessorio il sistema di raffreddamento ad acqua:
– È incorporato un regolatore di pressione per ridurre al minimo l’effetto delle fluttuazioni nella pressione di alimentazione
– La portata dell’acqua di raffreddamento viene misurata da un sensore di flusso del tipo a turbina
– Una valvola di controllo sull’unità di servizio HT10X consente di variare, se necessario, il flusso dell’acqua di raffreddamento nell’intervallo operativo di 0-1,5 l/min. La valvola può essere controllata tramite PID per una migliore riduzione dei disturbi della pressione di alimentazione
Connettori a sgancio rapido montati su tutti gli accessori che richiedono il raffreddamento ad acqua (antigoccia)

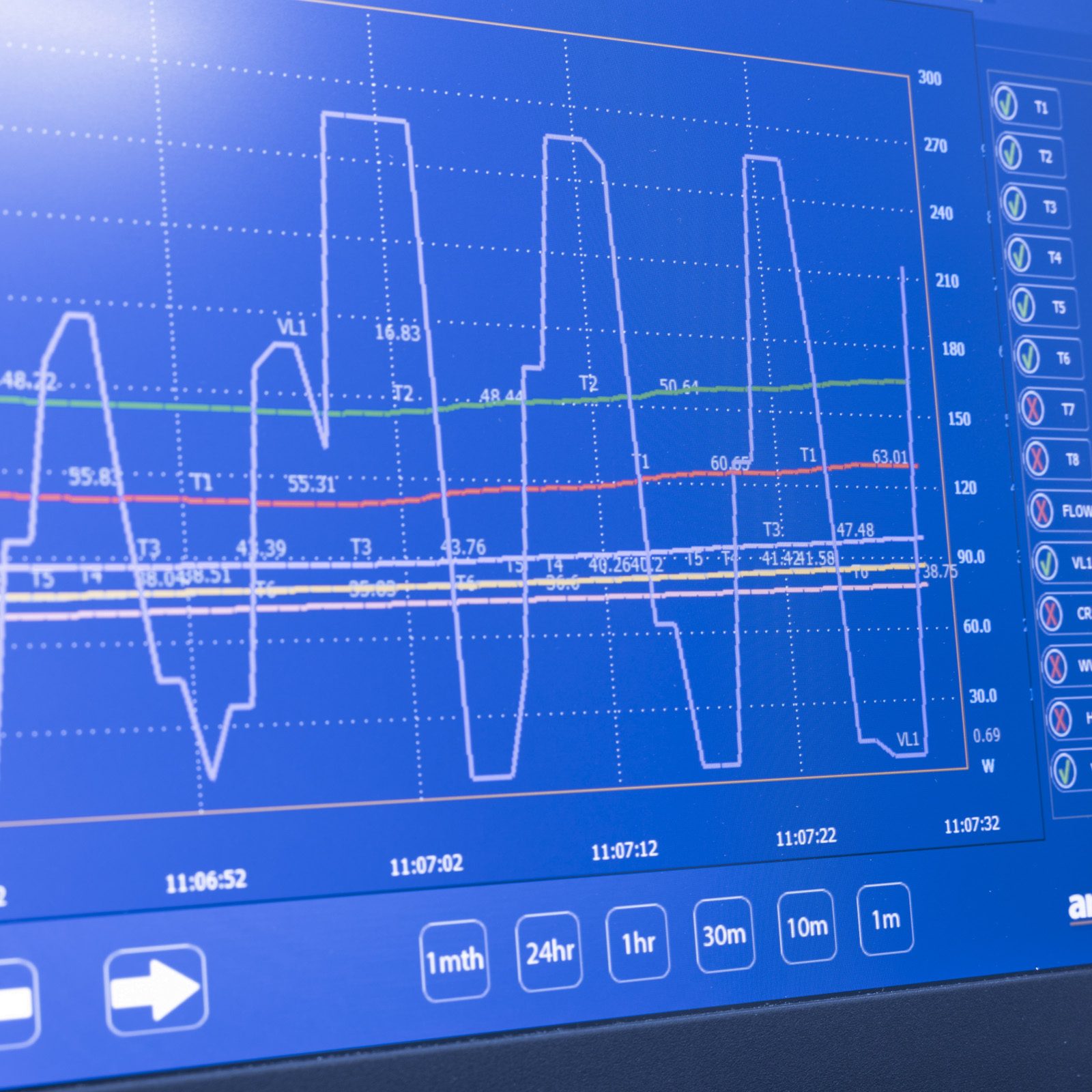

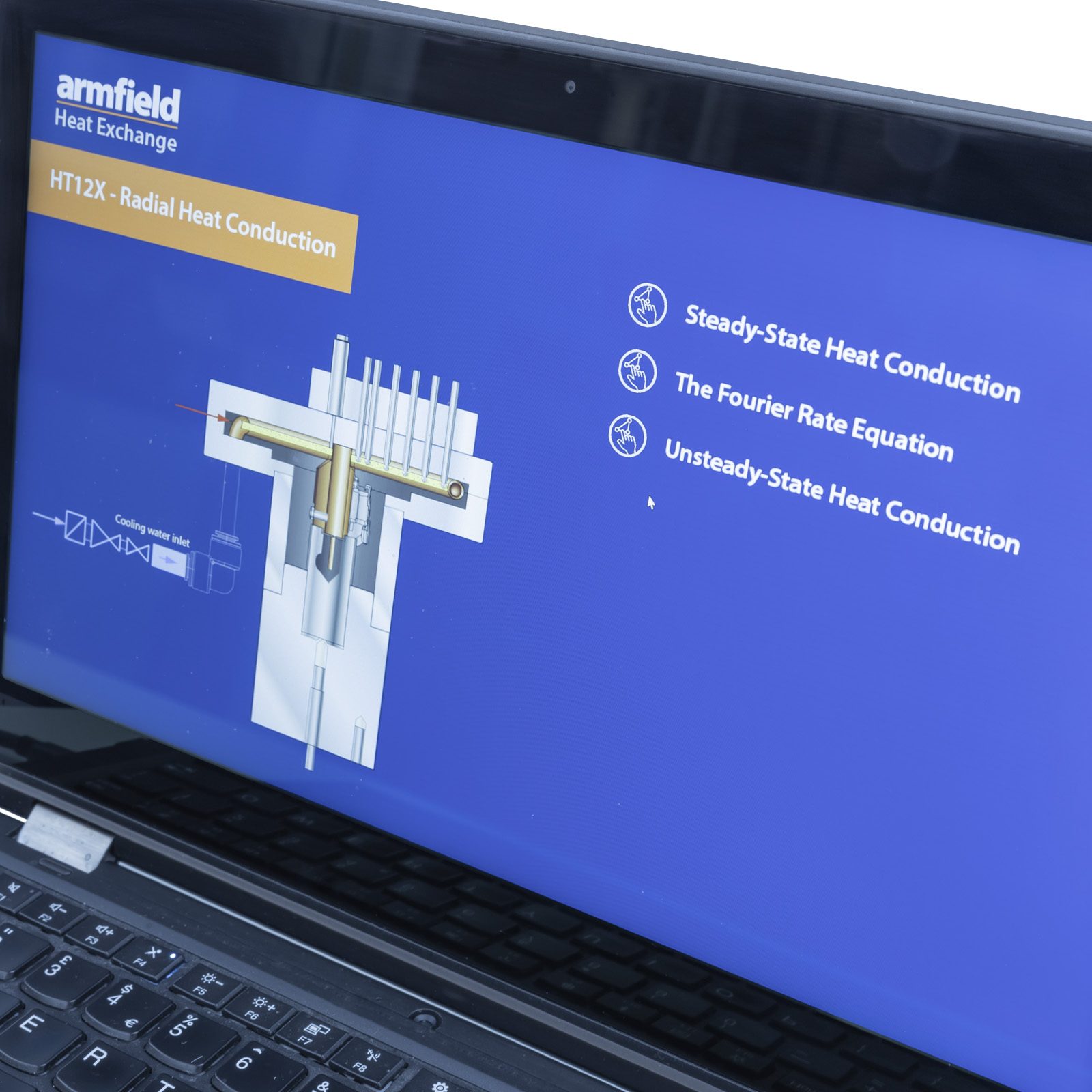

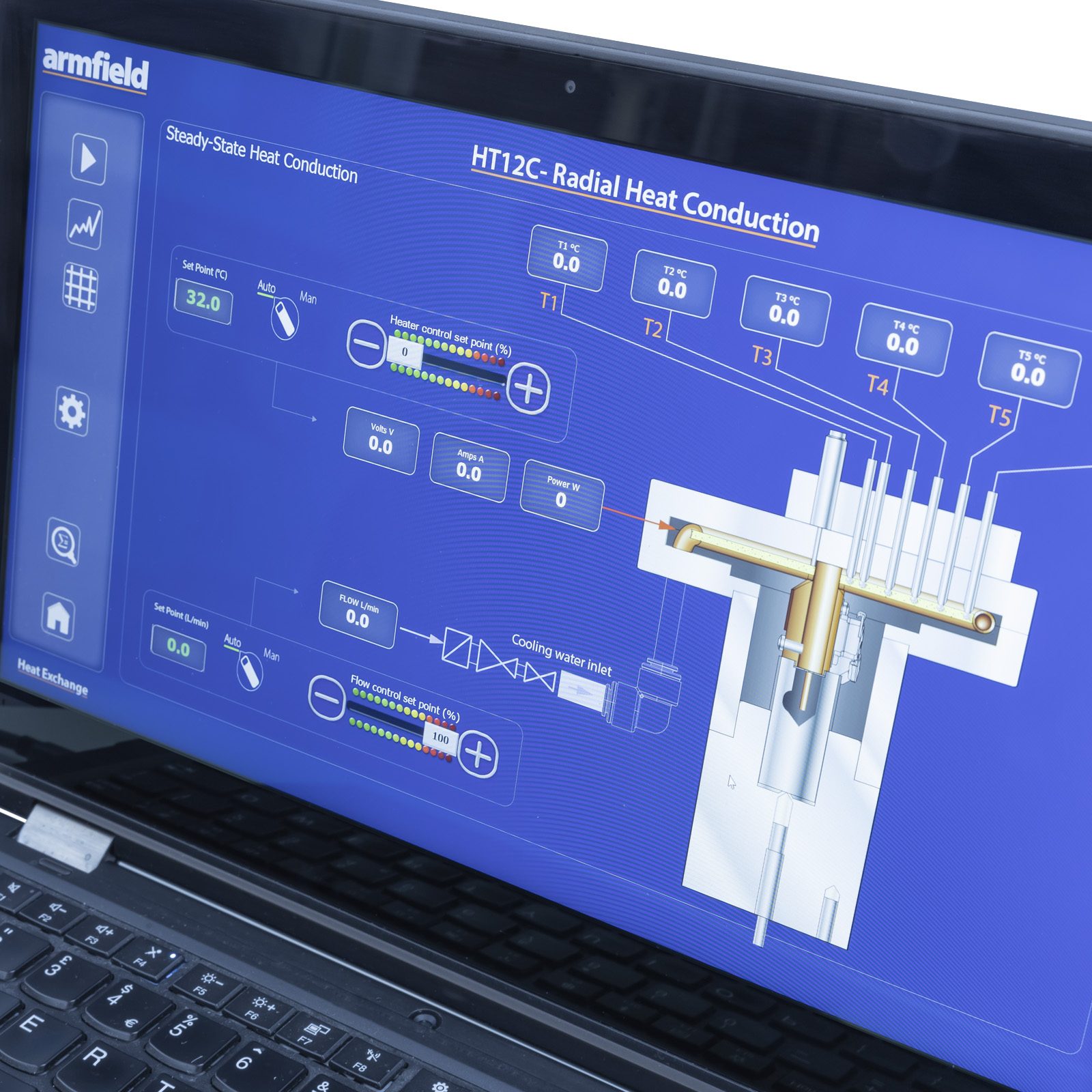

Software fornito di serie con schermate di esercizi e calcoli

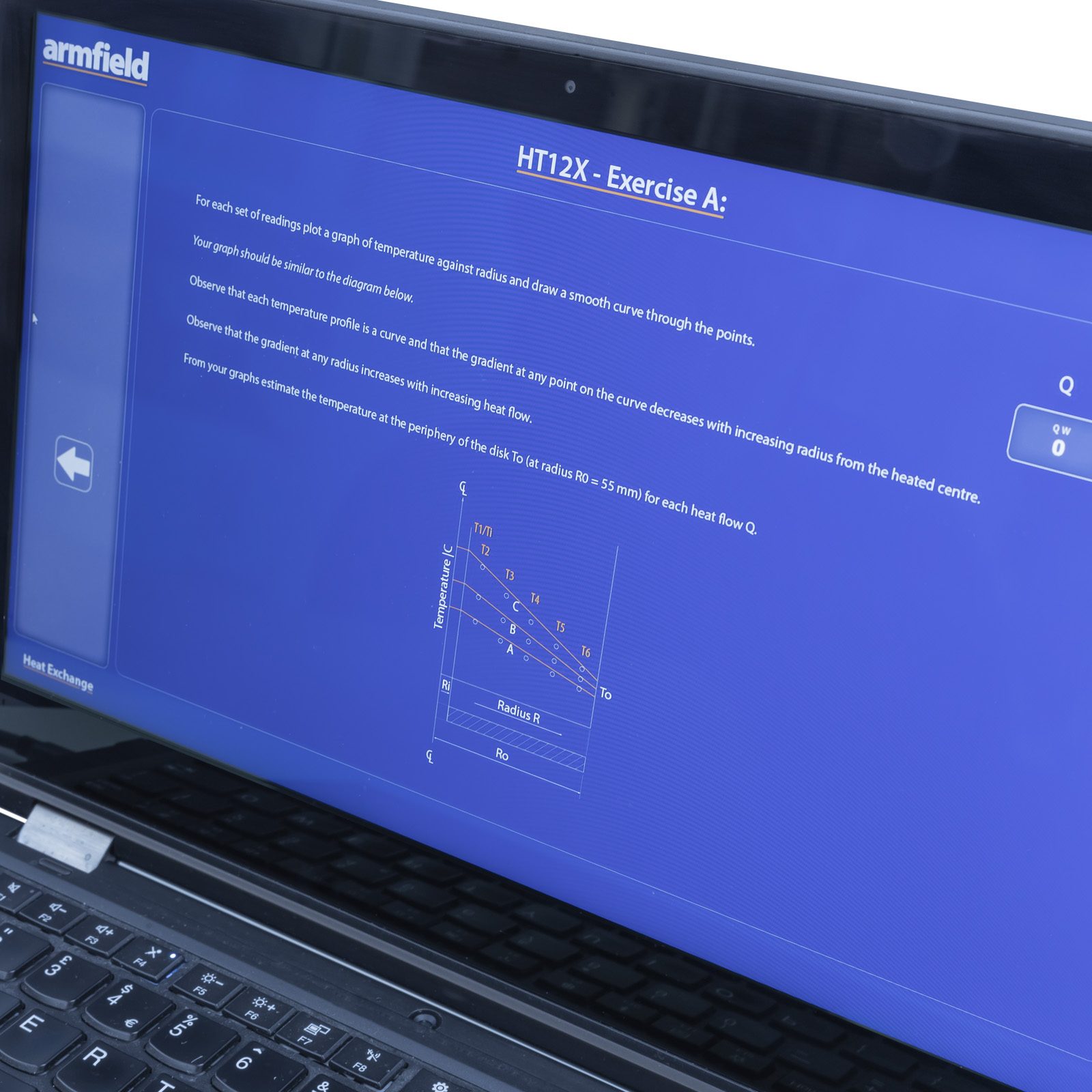

Il manuale include esercizi per comprendere la conduzione del calore radiale
Molti esperimenti disponibili
Categorie: Educativo, Serie HT – Scambio di calore/trasferimento di calore controllato da computer, HT12X – Conduzione del calore radiale
Disponibilità: Su richiesta
Documentazione
Informazioni aggiuntive
| Settore | Didattica e ricerca industriale |
|---|---|
| Marca | Armfield |
