HT13X – Leggi del trasferimento di calore radiante e dello scambio di calore radiante

Questo accessorio Armfield è stato progettato per dimostrare le leggi del trasferimento di calore radiante e dello scambio di calore radiante utilizzando la radiazione luminosa per integrare le dimostrazioni sul calore laddove l’uso della radiazione termica sarebbe poco pratico.

L’attrezzatura fornita comprende una disposizione di fonti di energia, strumenti di misura, piastre di apertura, piastre filtranti e piastre target, montate su un binario lineare, in diverse combinazioni per adattarsi alla particolare esercitazione didattica del laboratorio scelta.

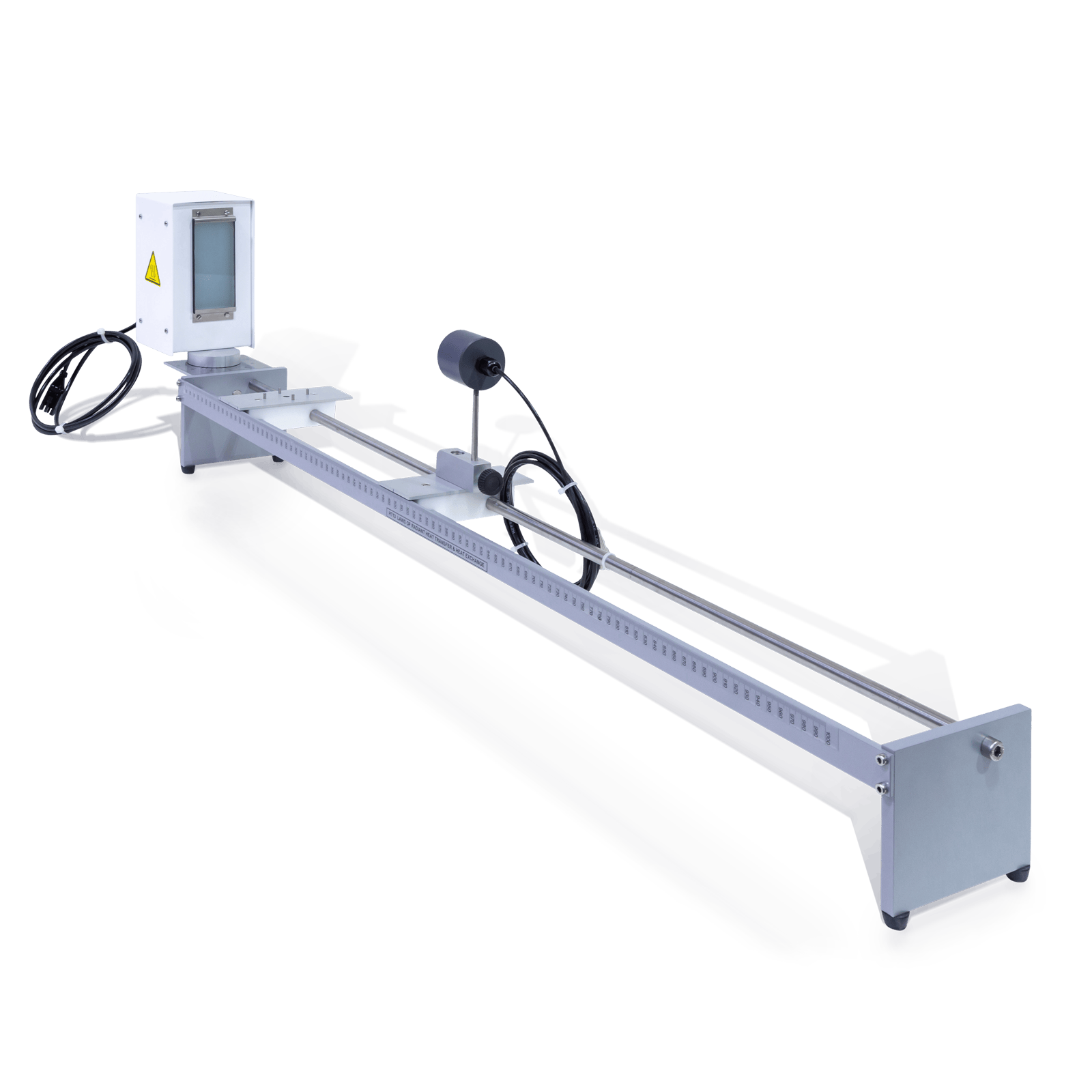

Il binario è costituito da un telaio rigido in alluminio con doppi binari orizzontali che incorpora carrelli scorrevoli per consentire di variare la posizione della strumentazione, dei filtri e delle piastre

La fonte di calore è costituita da una piastra piana in rame diametro 100 mm, che viene riscaldata posteriormente da una resistenza elettrica isolata funzionante a bassa tensione per una maggiore sicurezza dell’operatore

Il riscaldatore può essere controllato tramite tensione o PID consentendo di raggiungere rapidamente il setpoint di temperatura e di mantenerlo entro 0,1°C

La parte anteriore della piastra è rivestita con una vernice nera opaca resistente al calore che fornisce un’emissività costante prossima all’unità

La temperatura superficiale della piastra viene misurata da una termocoppia fissata sulla parte anteriore della piastra

La radiazione della piastra riscaldata viene misurata mediante un rilevatore di radiazione termica (radiometro), posizionabile lungo la pista graduata del carrello

Vengono fornite due piastre metalliche rivestite in sughero che consentono di creare un’apertura verticale di larghezza regolabile tra la sorgente e il rilevatore per dimostrare i fattori dell’area

La posizione delle carrozze rispetto alla fonte di energia può essere misurata mediante una scala graduata fissata lateralmente al binario

Vengono fornite piastre metalliche con diverse finiture superficiali per dimostrare l’effetto dell’emissività sulle radiazioni emesse e ricevute. Due piastre nere, una grigia e una lucida, fornite insieme a un supporto a binario che posiziona le piastre davanti alla fonte di calore. Ogni piastra incorpora una termocoppia per indicare la temperatura superficiale della piastra

Per dimostrare le leggi dell’assorbimento vengono fornite piastre filtranti in plastica di varia densità ottica (assorbenza).

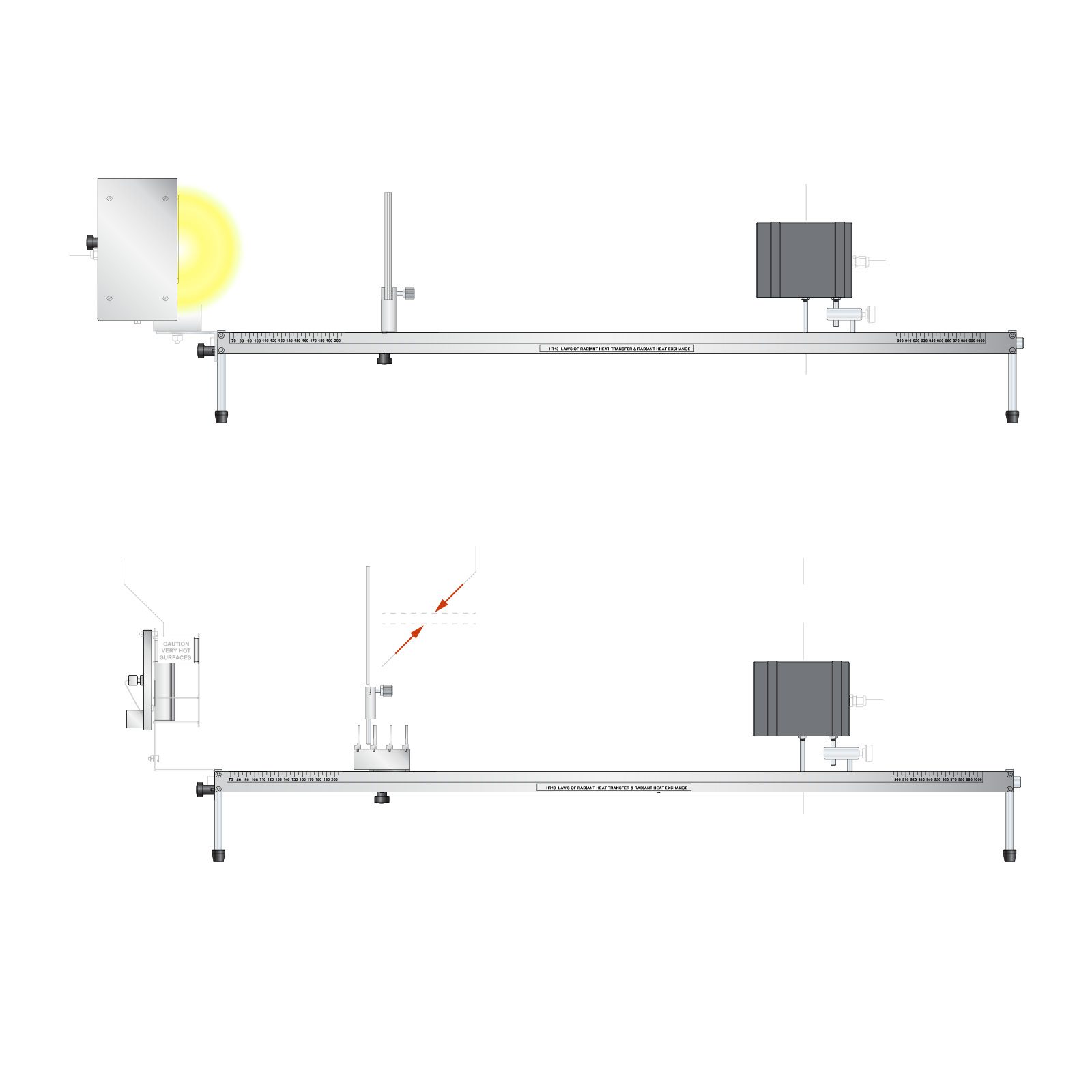

La sorgente luminosa è costituita da una lampada racchiusa in un alloggiamento con diffusore in vetro e funziona a bassa tensione per una maggiore sicurezza dell’operatore. La sorgente può essere ruotata di 180° dove l’angolo viene misurato utilizzando una scala integrale. La potenza fornita alla lampada può essere variata e misurata tramite il software armBUS

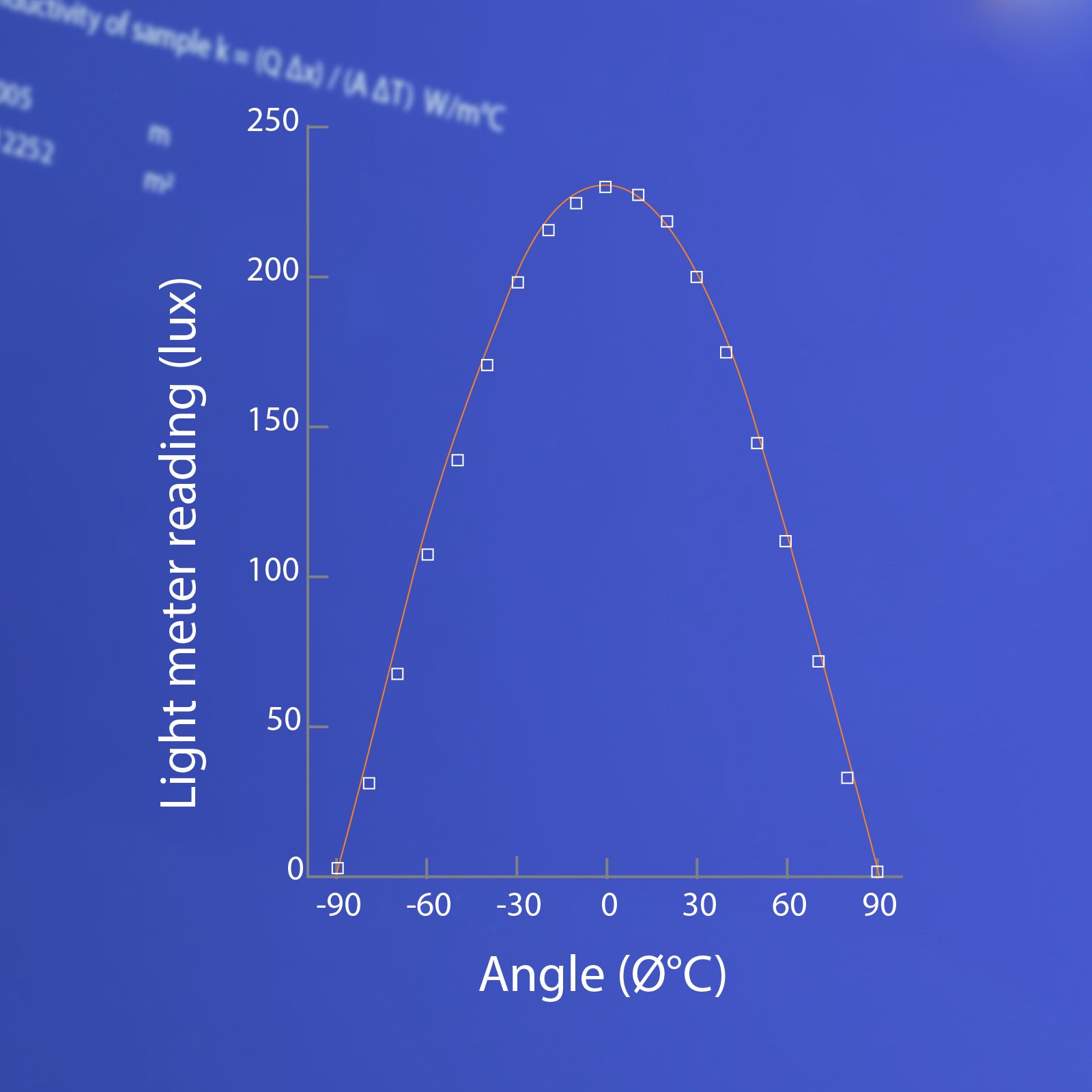

La radiazione della sorgente luminosa viene misurata mediante un esposimetro posizionabile lungo la pista graduata del carrello. Vengono fornite piastre filtranti di varia opacità e spessore per dimostrare le leggi dell’assorbimento

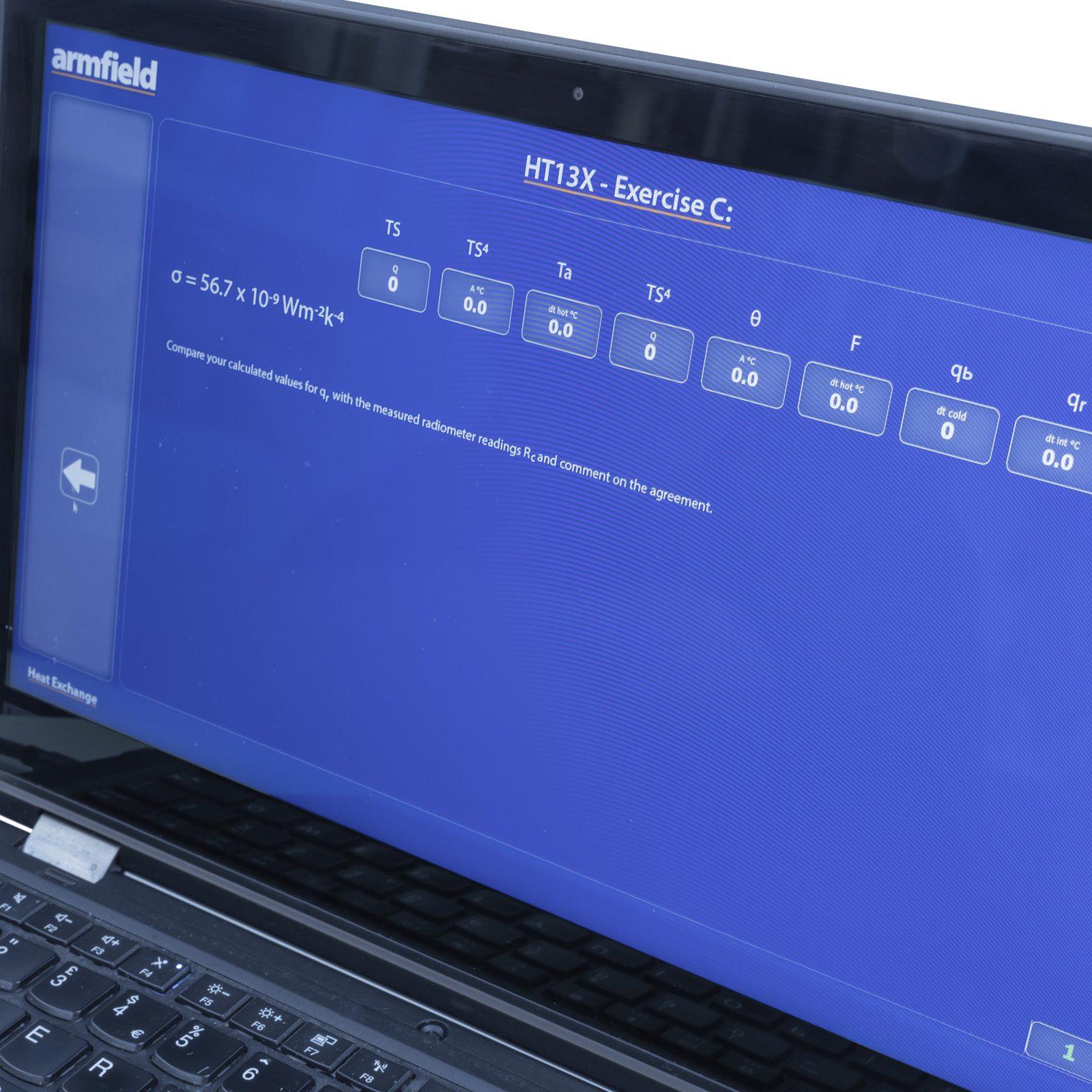

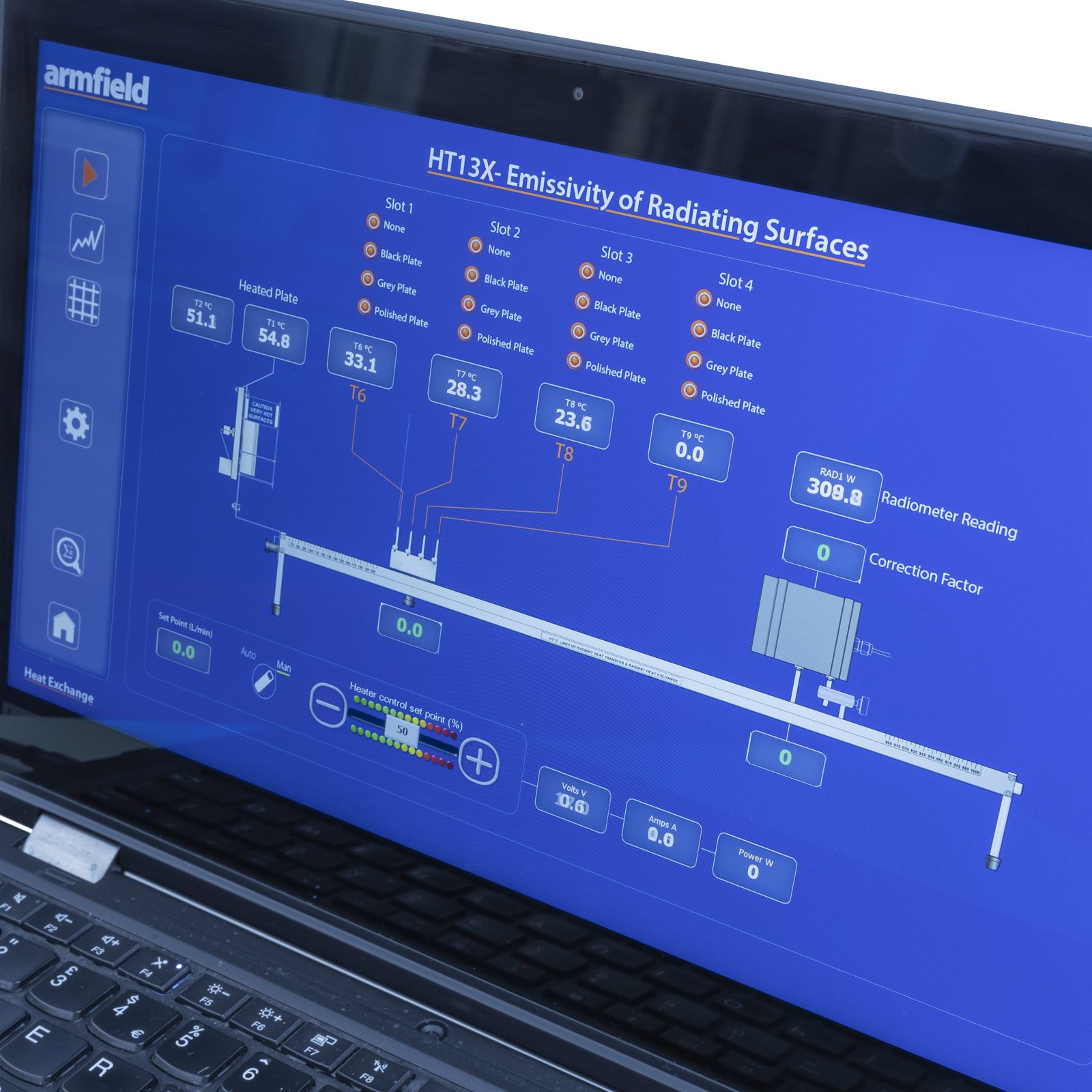

Software fornito di serie

Manuale completo corredato di esercizi sperimentali

Accessori per esperimenti inclusi
