HT15X – Scambiatore di calore a superficie estesa

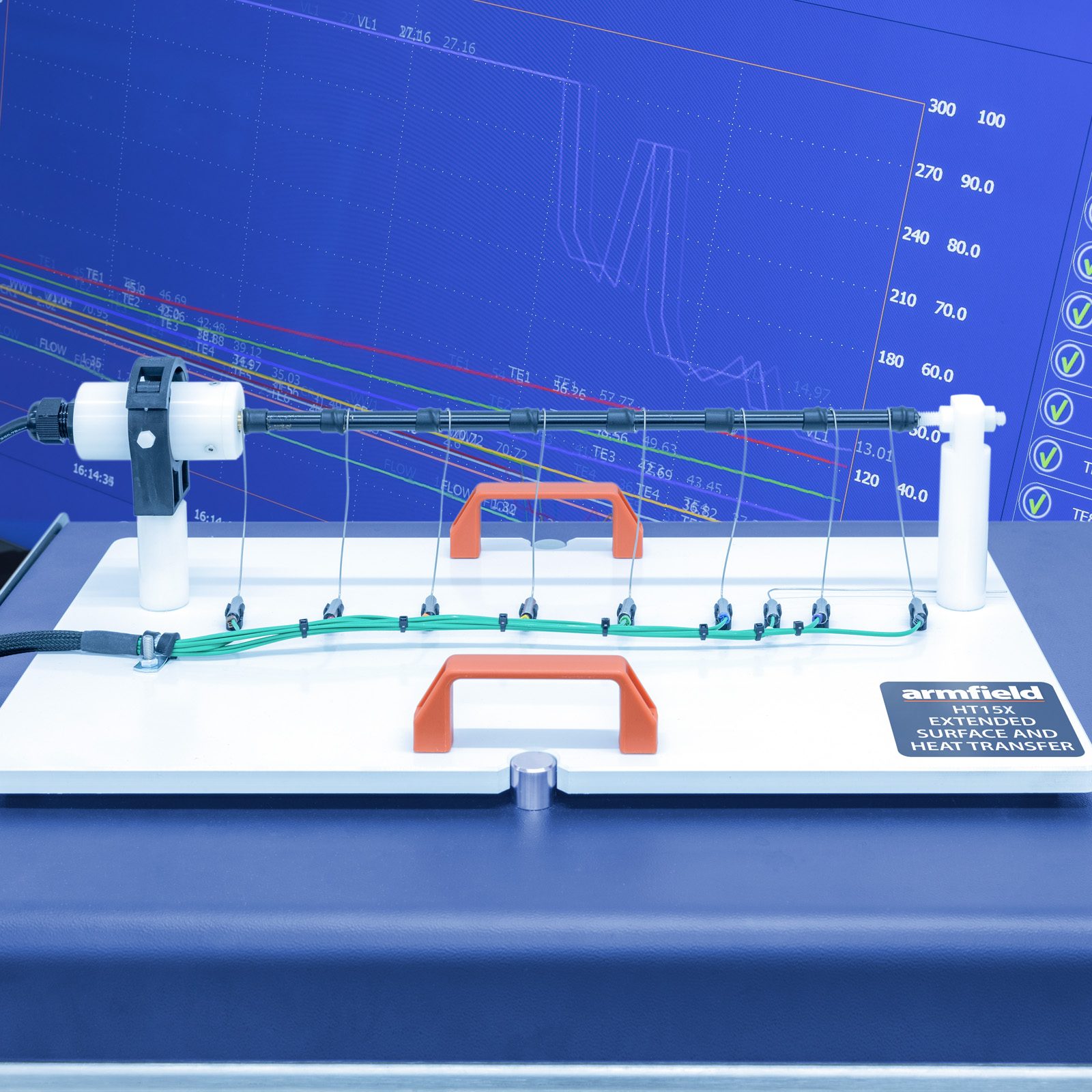

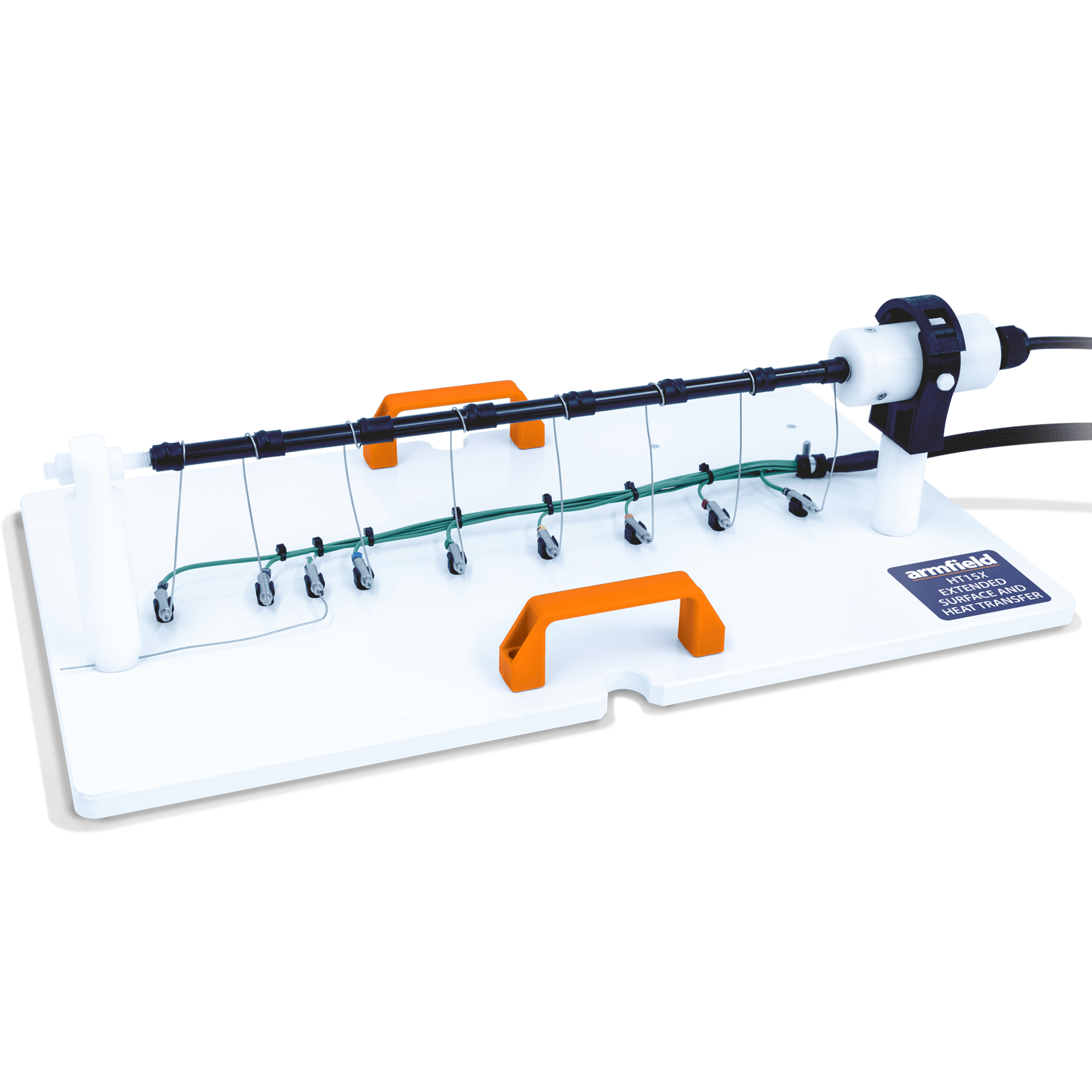

Una lunga asta orizzontale, riscaldata ad un’estremità, fornisce una superficie estesa (perno) per le misurazioni del trasferimento di calore.

L’asta è realizzata in ottone e rivestita con vernice nera opaca resistente al calore, che fornisce un’emissività costante prossima all’unità. È montato orizzontalmente con il supporto su entrambe le estremità posizionato per evitare l’influenza delle superfici adiacenti.

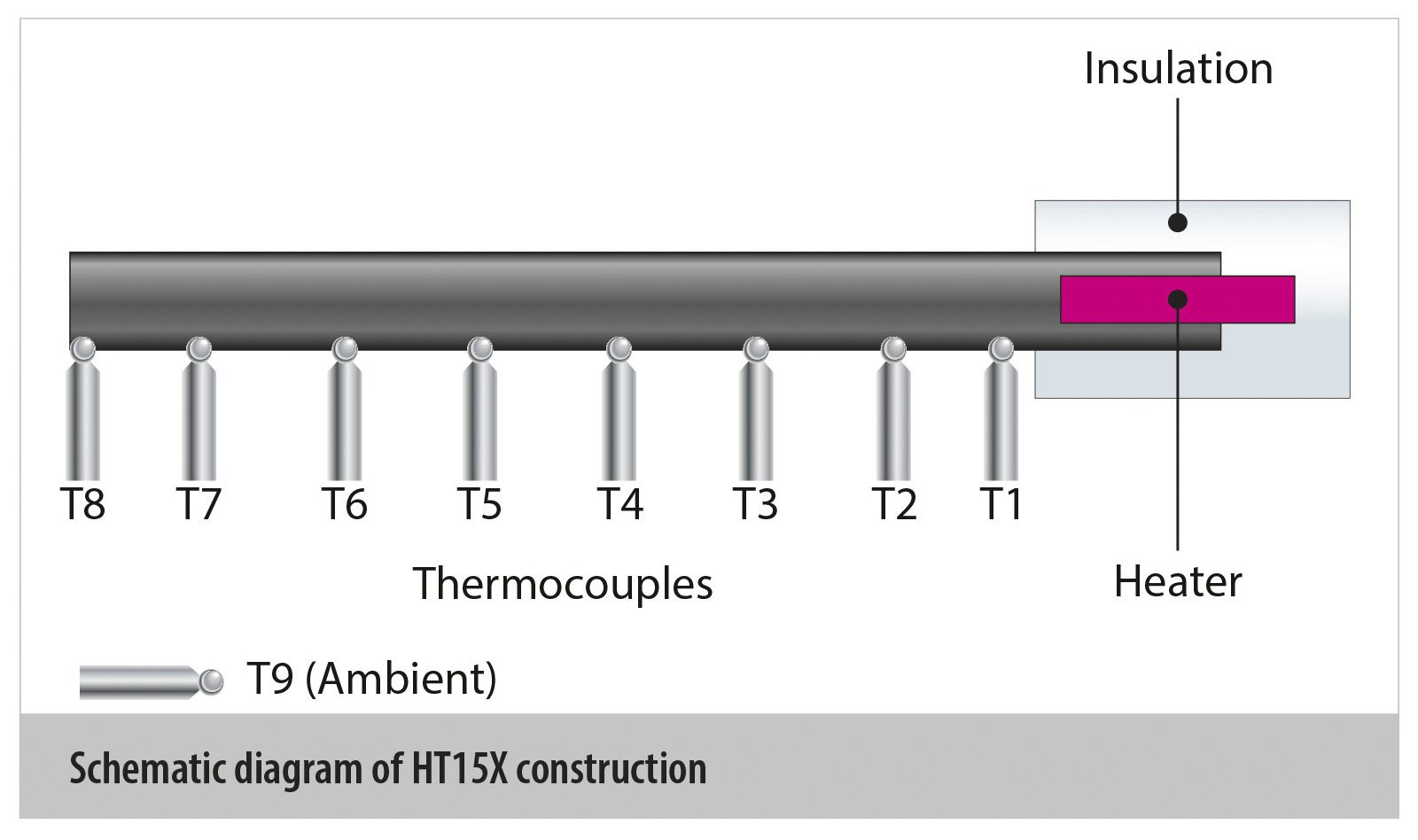

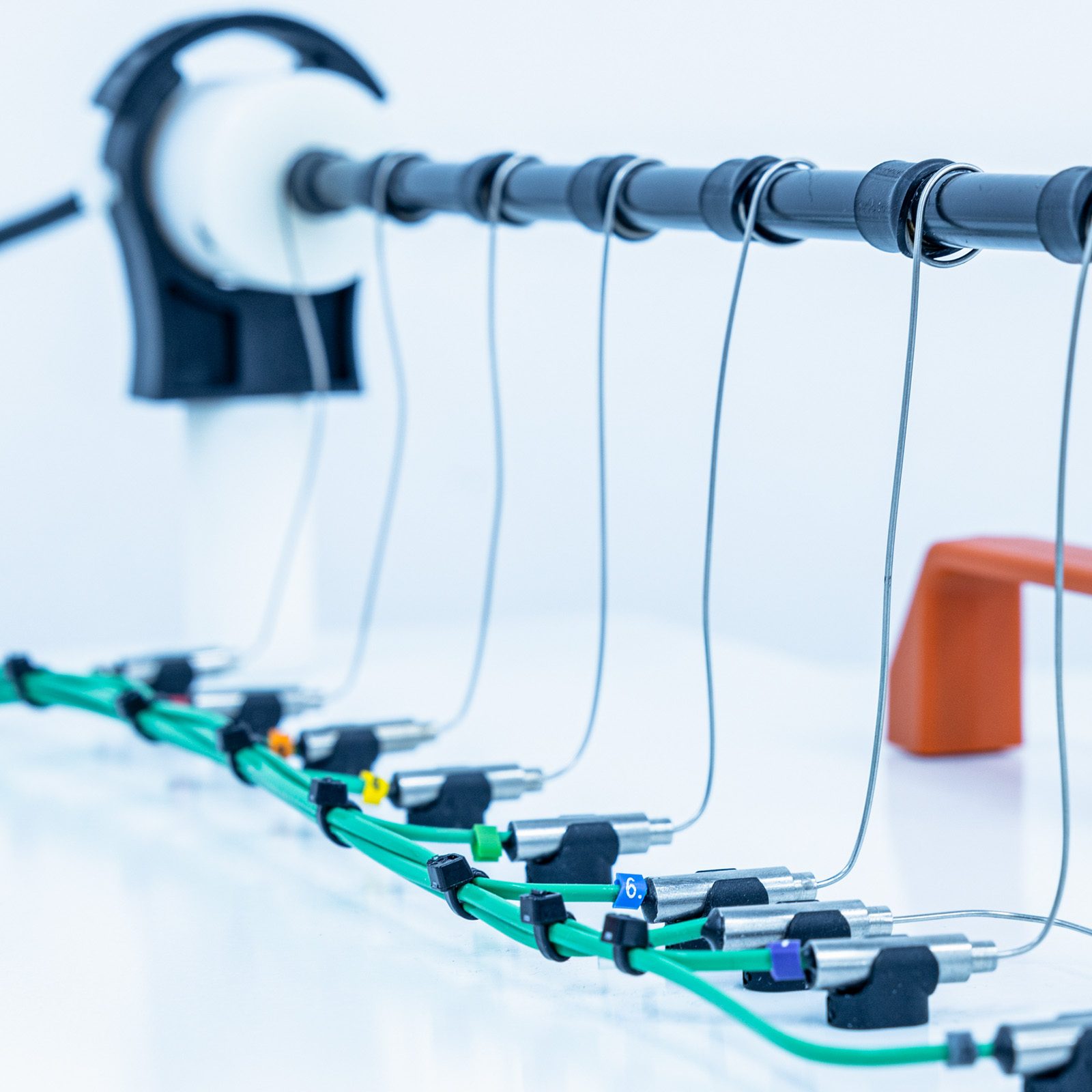

È riscaldato da una resistenza elettrica, che funziona a bassa tensione per una maggiore sicurezza dell’operatore ed è protetta da un termostato per evitare danni da surriscaldamento. Otto termocoppie sono fissate alla superficie dell’asta a intervalli uguali di 50 mm, per una lunghezza strumentale complessiva di 350 mm.

Un’altra termocoppia è montata adiacente all’asta riscaldata per misurare la temperatura dell’aria ambiente.

L’estremità riscaldata dell’asta è montata coassialmente all’interno di un alloggiamento in plastica, che crea un traferro e isola l’area occupata dal riscaldatore, in modo da minimizzare la perdita di calore ed evitare ustioni all’operatore.

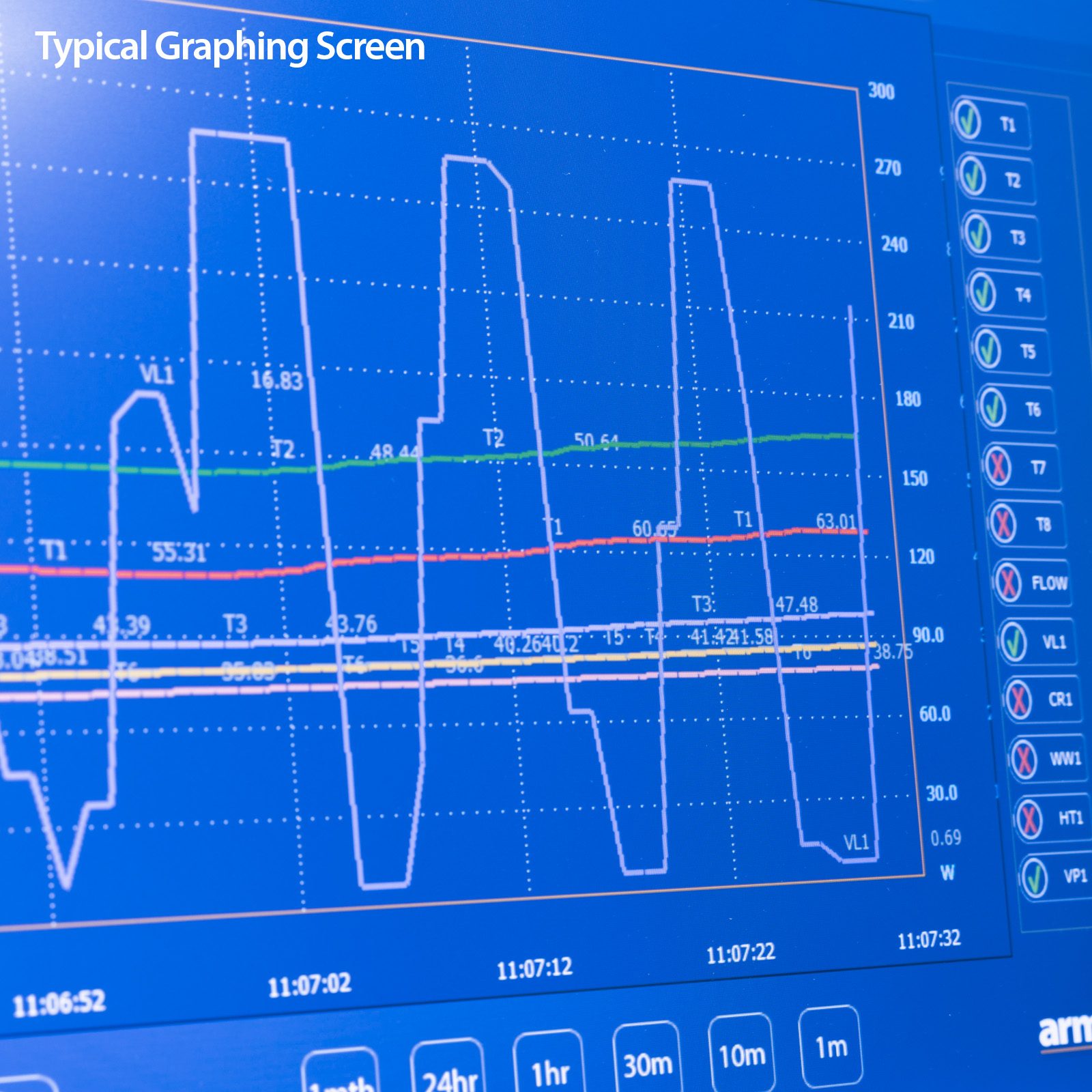

Le misurazioni ottenute possono essere confrontate con un’analisi teorica della conduzione termica lungo la barra combinata con la perdita di calore (calore ceduto) all’ambiente circostante attraverso i modi di convezione libera e di irraggiamento contemporaneamente.

Categorie: Educativo, Unità di servizio HT10X e accessori per il trasferimento di calore, HT15X – Scambiatore di calore a superficie estesa

Disponibilità: Su richiesta
