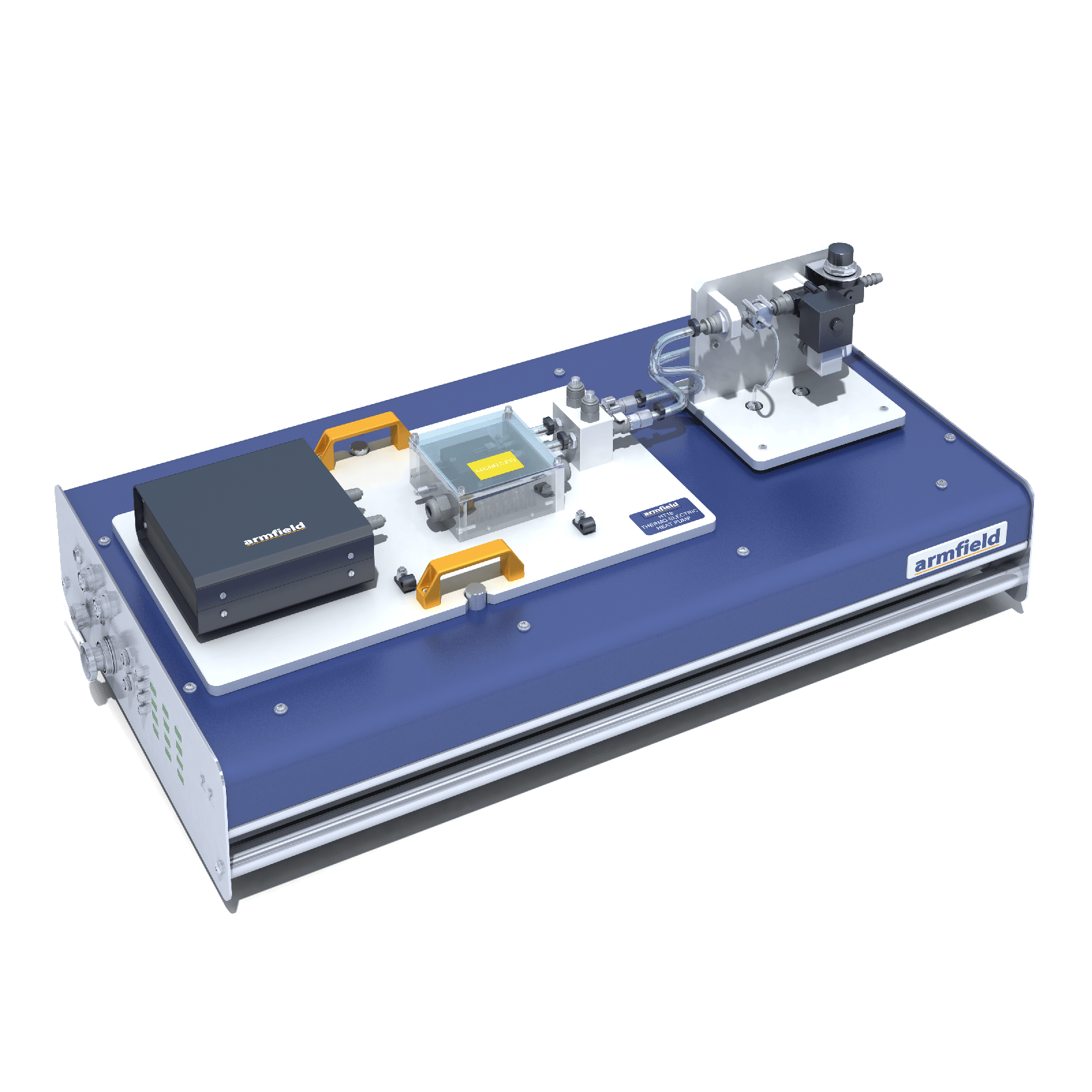

HT18X – Pompa di Calore Termoelettrica

Basata su un dispositivo Peltier, la pompa di calore termoelettrica Armfield HT18X dimostra come l’energia elettrica può essere utilizzata per estrarre calore da una superficie fredda e trasferirlo su una superficie calda.

L’HT18X è progettato per l’uso con l’unità di servizio di trasferimento di calore Armfield HT10X.

Basata su un dispositivo Peltier, la pompa di calore termoelettrica Armfield HT18X dimostra come l’energia elettrica può essere utilizzata per estrarre calore da una superficie fredda e trasferirlo su una superficie calda. Questo effetto sta diventando ampiamente utilizzato per il raffreddamento puntuale (ad esempio di dispositivi a semiconduttore) e per il raffreddamento volumetrico su piccola scala.

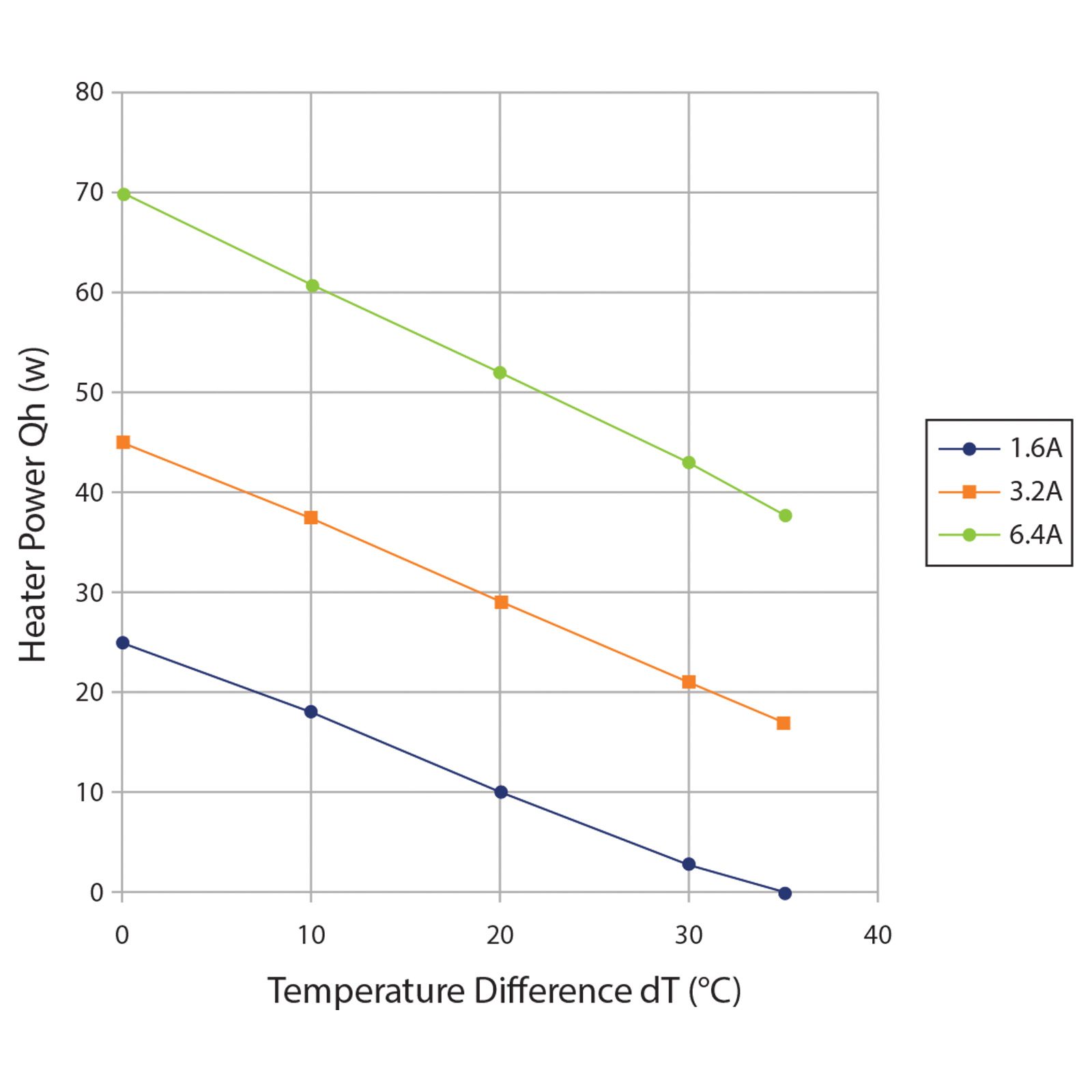

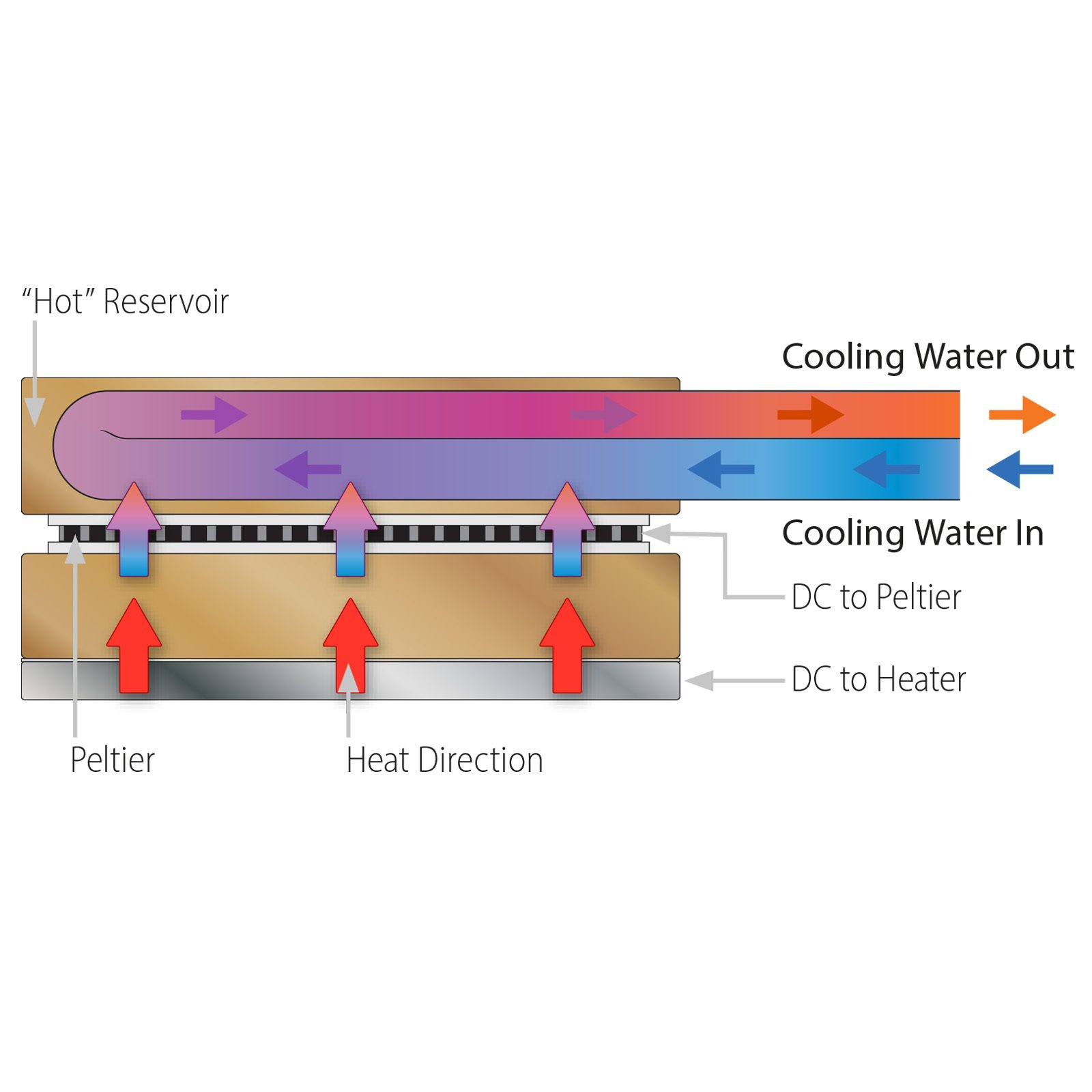

Il dispositivo termoelettrico Peltier è posizionato in un percorso di trasferimento del calore, tra due blocchi di rame. Estrae il calore da un blocco (serbatoio freddo) e lo trasferisce all’altro blocco (serbatoio caldo). Per misurare la velocità di trasferimento del calore, il serbatoio freddo è dotato di un riscaldatore elettrico, alimentato dall’unità di servizio HT10X. Variando la potenza elettrica immessa nel sistema è possibile stabilire il comportamento del sistema a diversi punti di funzionamento e temperature.

Il calore estratto viene trasferito al serbatoio caldo, insieme al calore generato dall’alimentazione elettrica al dispositivo Peltier. Questo calore viene rimosso da uno scambiatore di calore raffreddato ad acqua. Le portate possono essere regolate per fornire una gamma di temperature di esercizio.

Il dispositivo Peltier può essere utilizzato anche per generare una piccola quantità di energia elettrica quando viene applicata una differenza di temperatura. Questo effetto può essere dimostrato anche con questa unità.

Se utilizzata in combinazione con HT10X, la strumentazione viene fornita per misurare la temperatura dei blocchi, la potenza elettrica fornita al dispositivo Peltier, la portata dell’acqua di raffreddamento e l’aumento della temperatura dell’acqua di raffreddamento. La misurazione della potenza del riscaldatore consente di stabilire un bilancio energetico completo per il sistema.

La portata dell’acqua di raffreddamento viene misurata da un sensore di flusso del tipo a turbina.

Una valvola di controllo sull’unità di servizio HT10X consente di variare, se necessario, il flusso dell’acqua di raffreddamento nell’intervallo operativo di 0-1,5 l/min. La valvola di controllo può essere controllata tramite PID per una migliore riduzione dei disturbi della pressione di alimentazione.

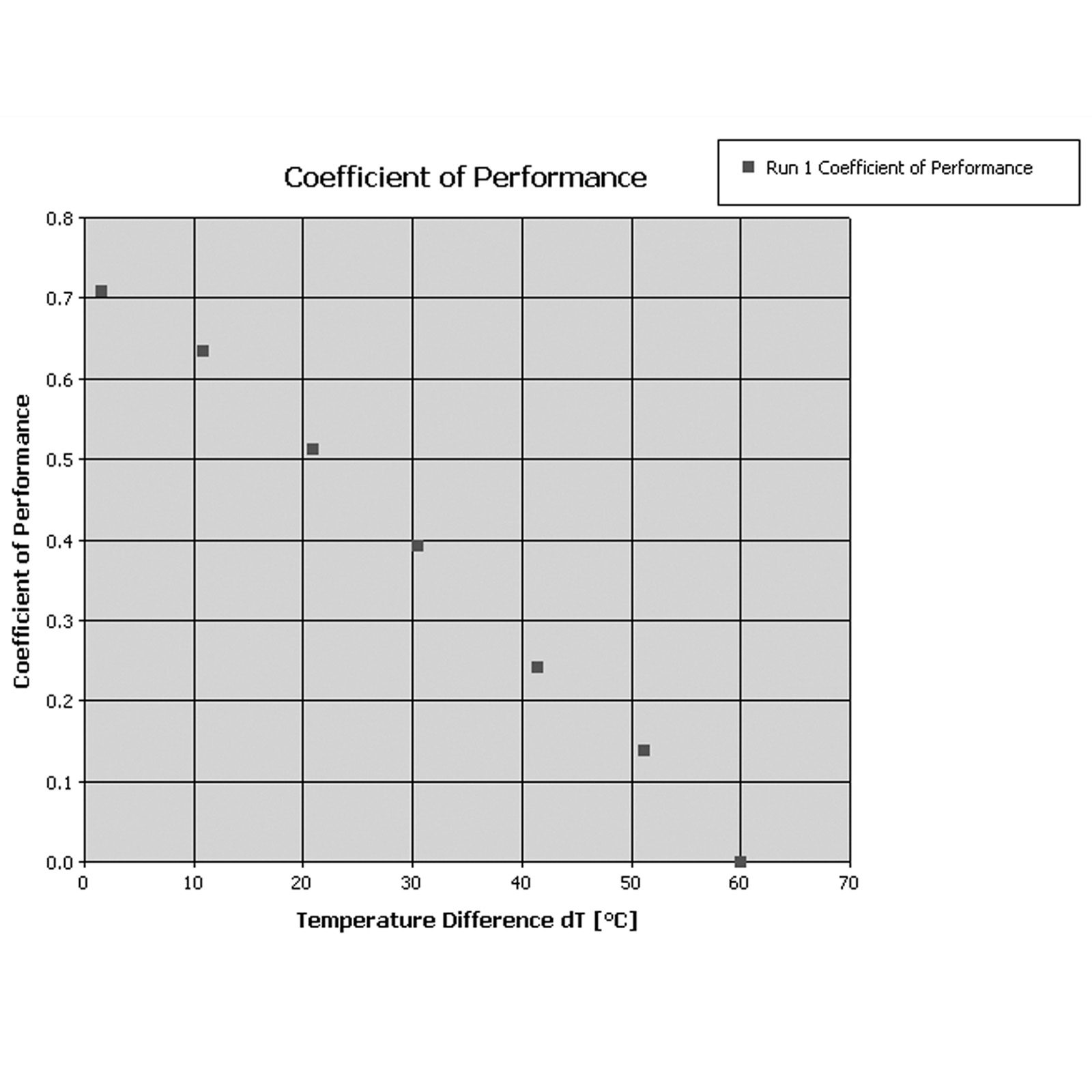

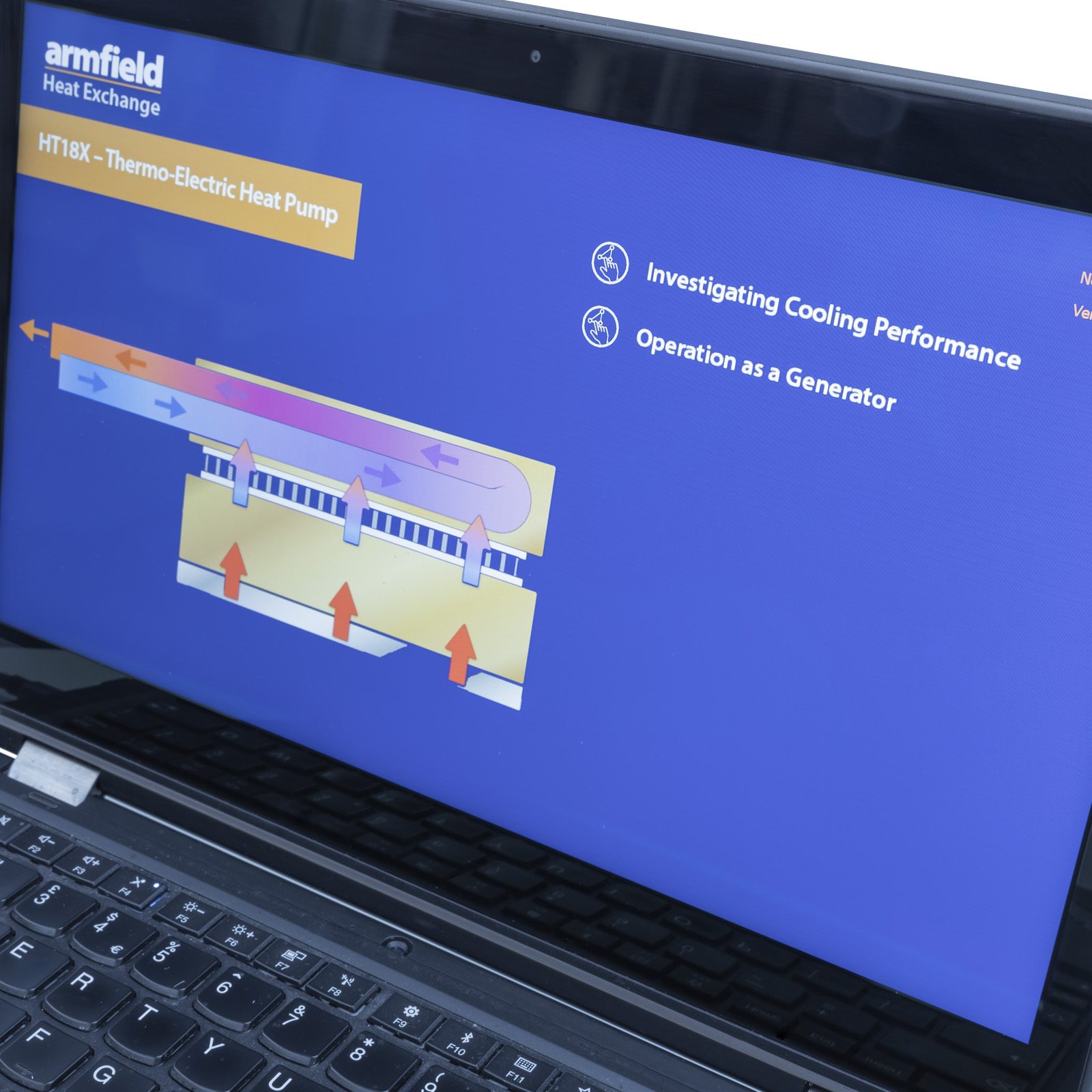

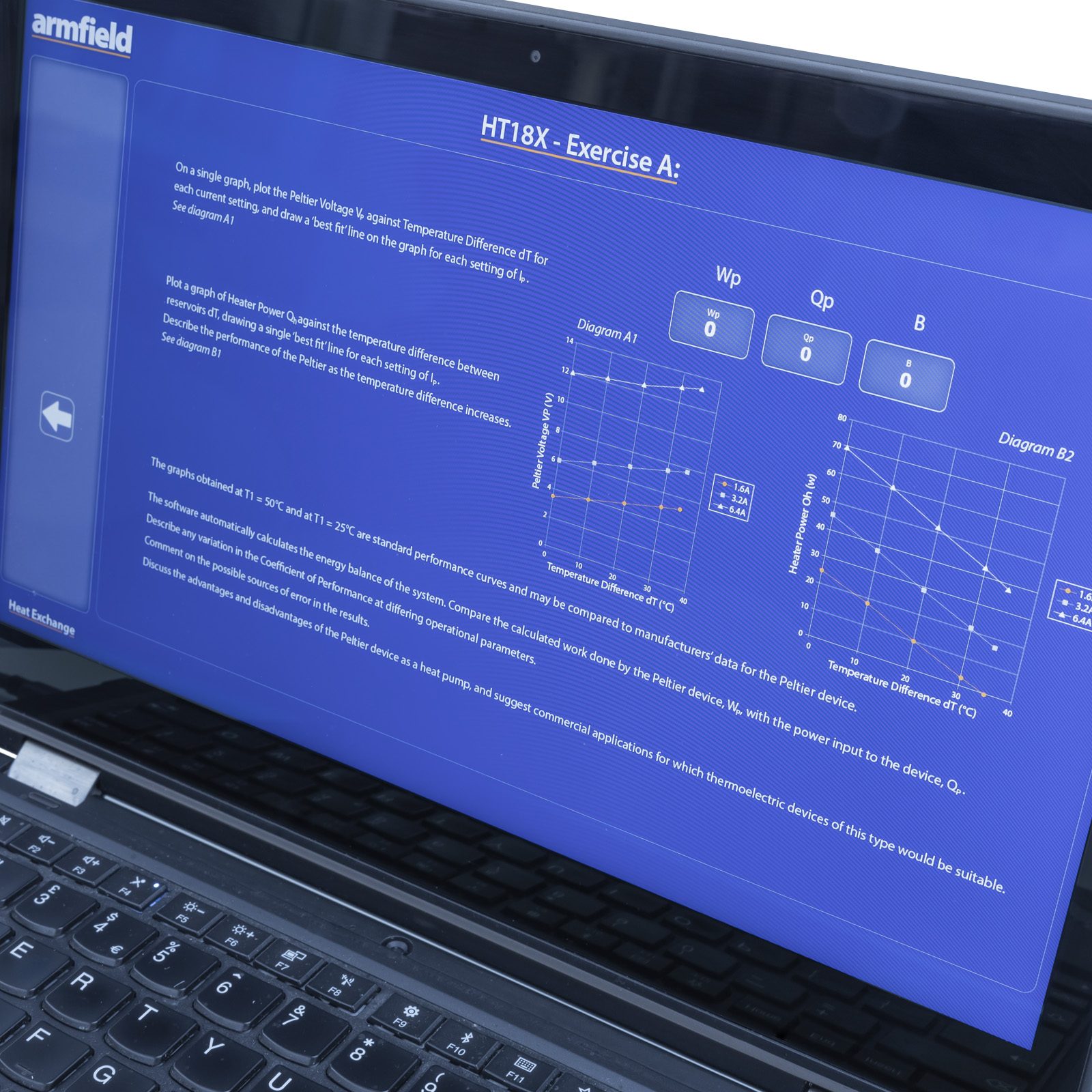

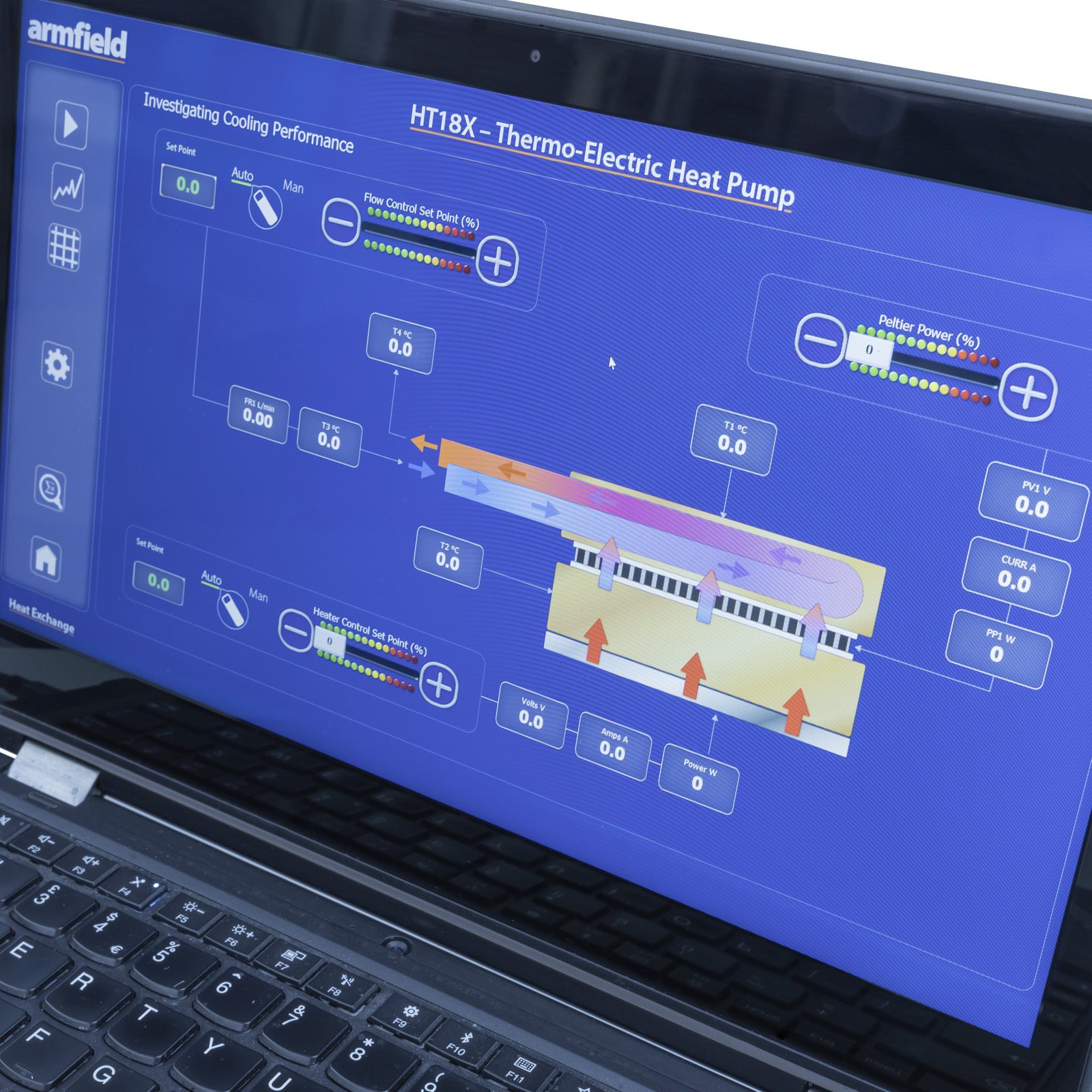

Tutte le strutture sono controllate direttamente dal PC (non fornito), inclusa la potenza del riscaldatore, la potenza Peltier e la portata dell’acqua. Tutte le informazioni misurate sono disponibili sul PC. L’HT18X include la propria interfaccia USB integrata, che si collega allo stesso PC dell’HT10X. Il software fornito integra i dati da e verso entrambe queste interfacce in un ambiente di controllo software semplice e intuitivo.

Categorie: Educativo, Serie HT – Scambio di calore/trasferimento di calore controllato da computer, Unità di servizio HT10X e accessori per il trasferimento di calore, HT18X – Pompa di Calore Termoelettrica

Disponibilità: Su richiesta
