HT19X – Convezione libera e forzata

L’unità Armfield a convezione libera e forzata è stata appositamente progettata per dimostrare i fenomeni della convezione naturale (libera) e forzata.

L’unità Armfield a convezione libera e forzata è stata appositamente progettata per dimostrare i fenomeni della convezione naturale (libera) e forzata. I profili di temperatura e il flusso di calore su tre diverse superfici di trasferimento del calore possono essere facilmente studiati.

L’HT19X è progettato per l’uso con l’unità di servizio di trasferimento di calore Armfield HT10X.

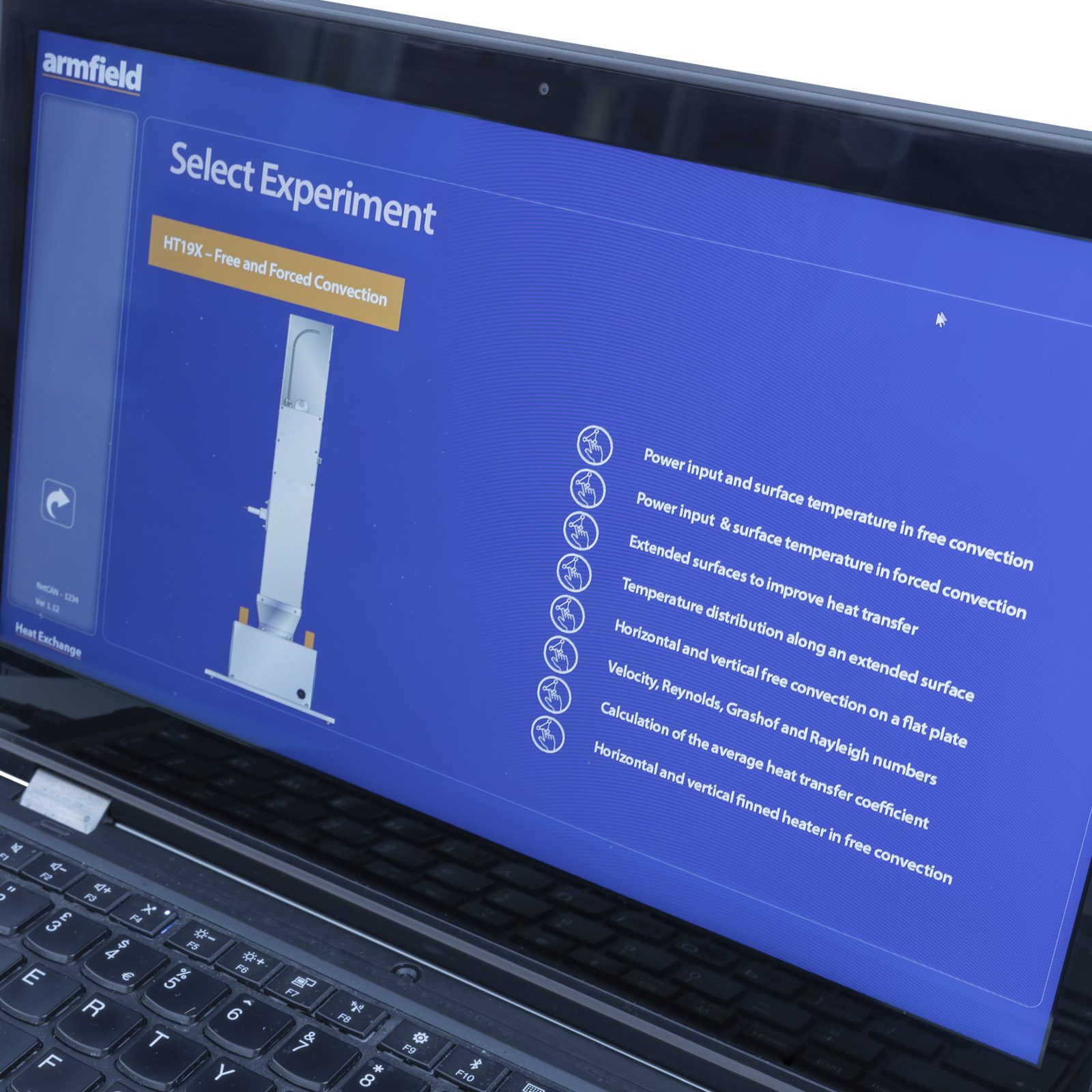

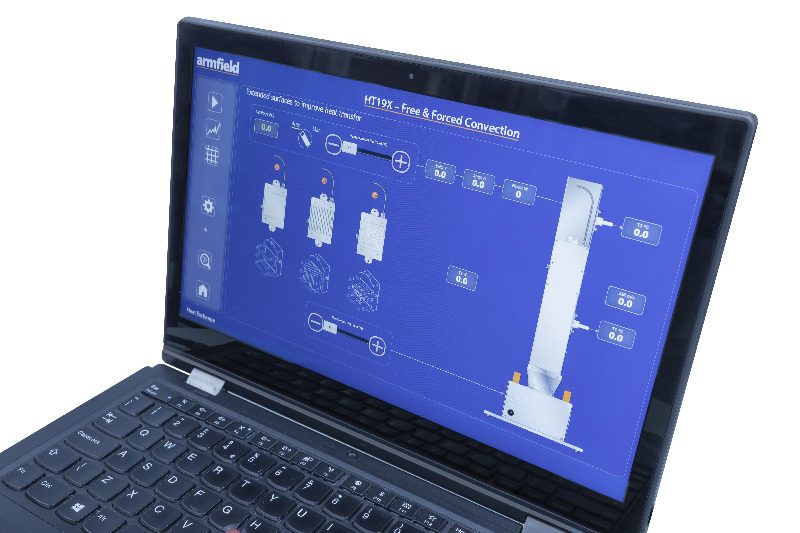

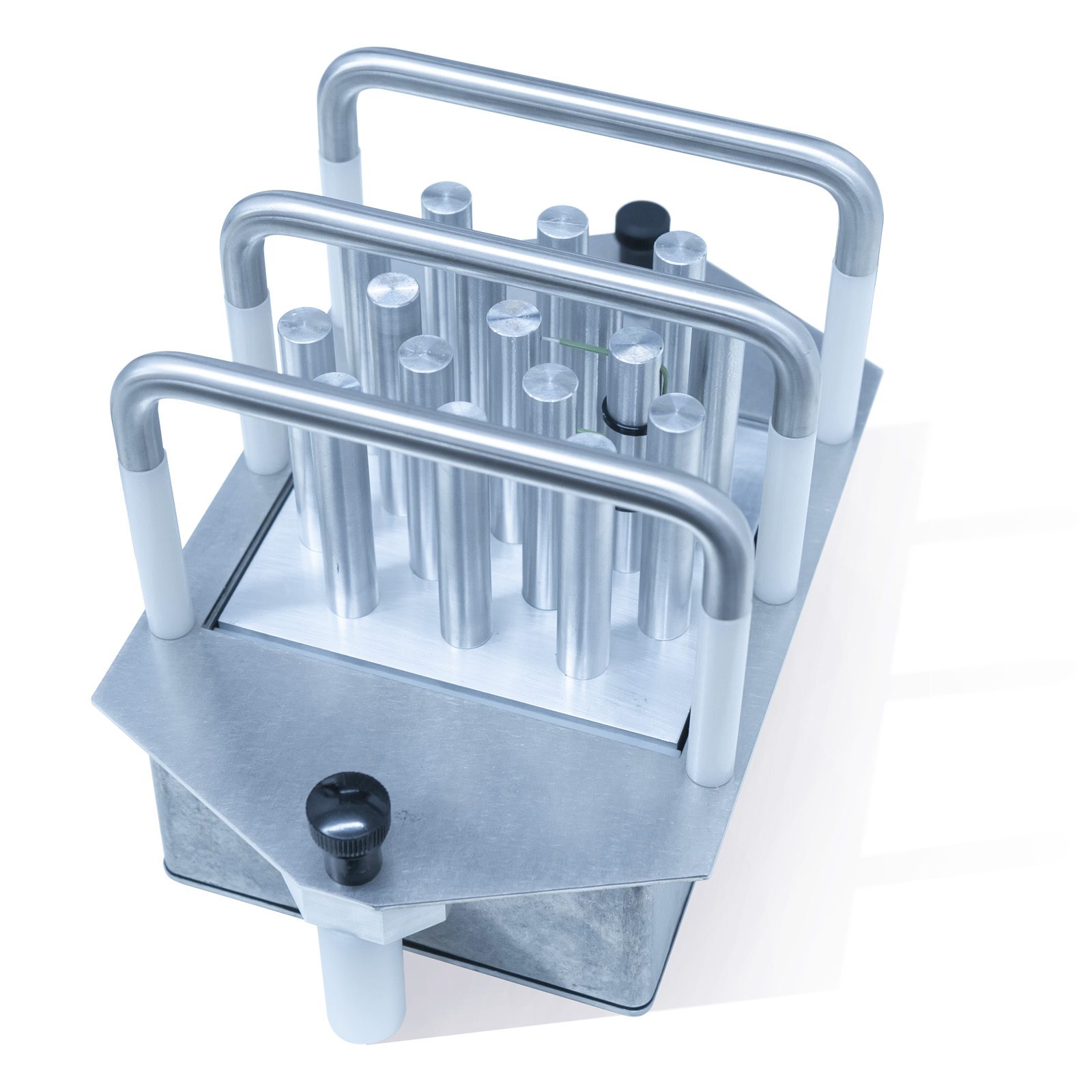

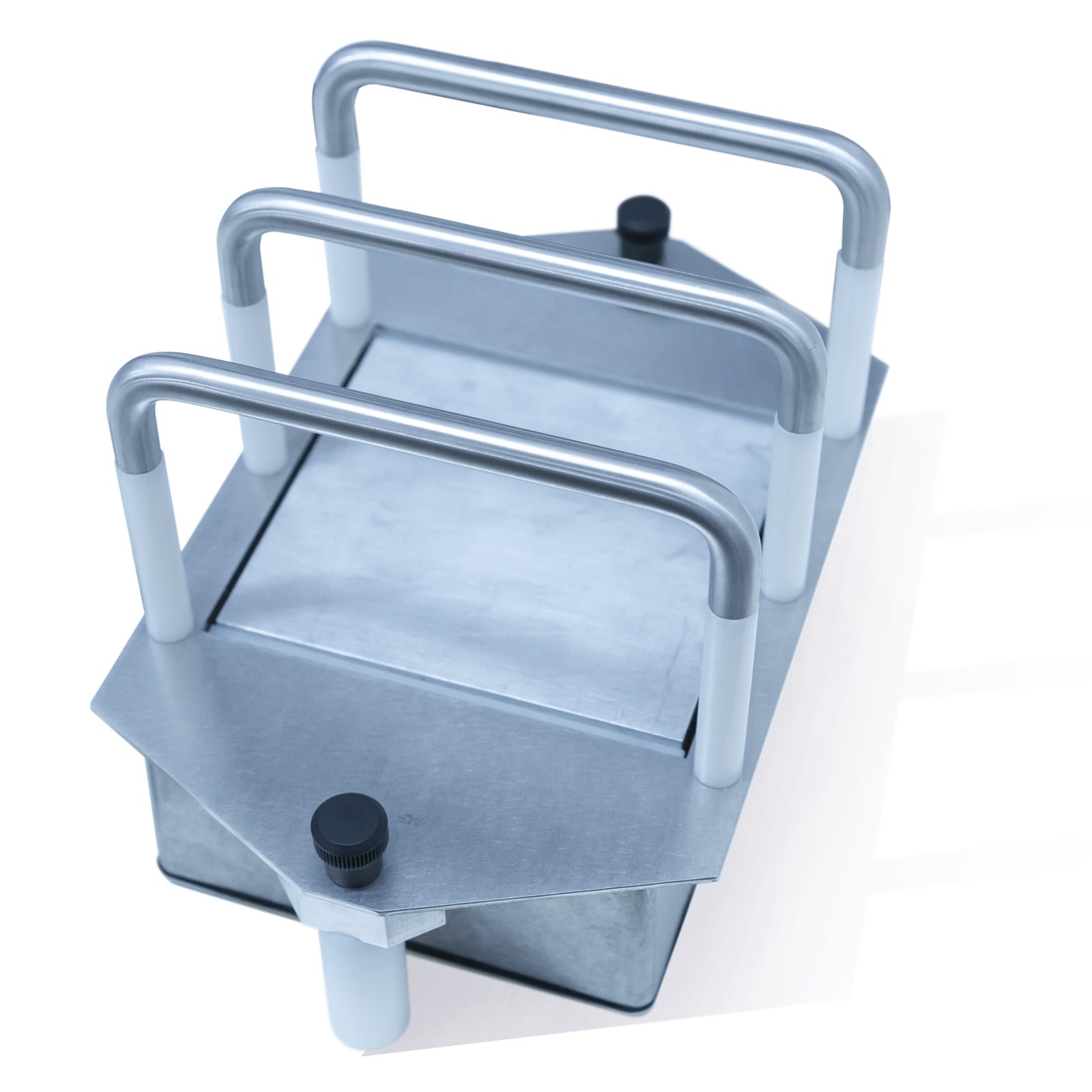

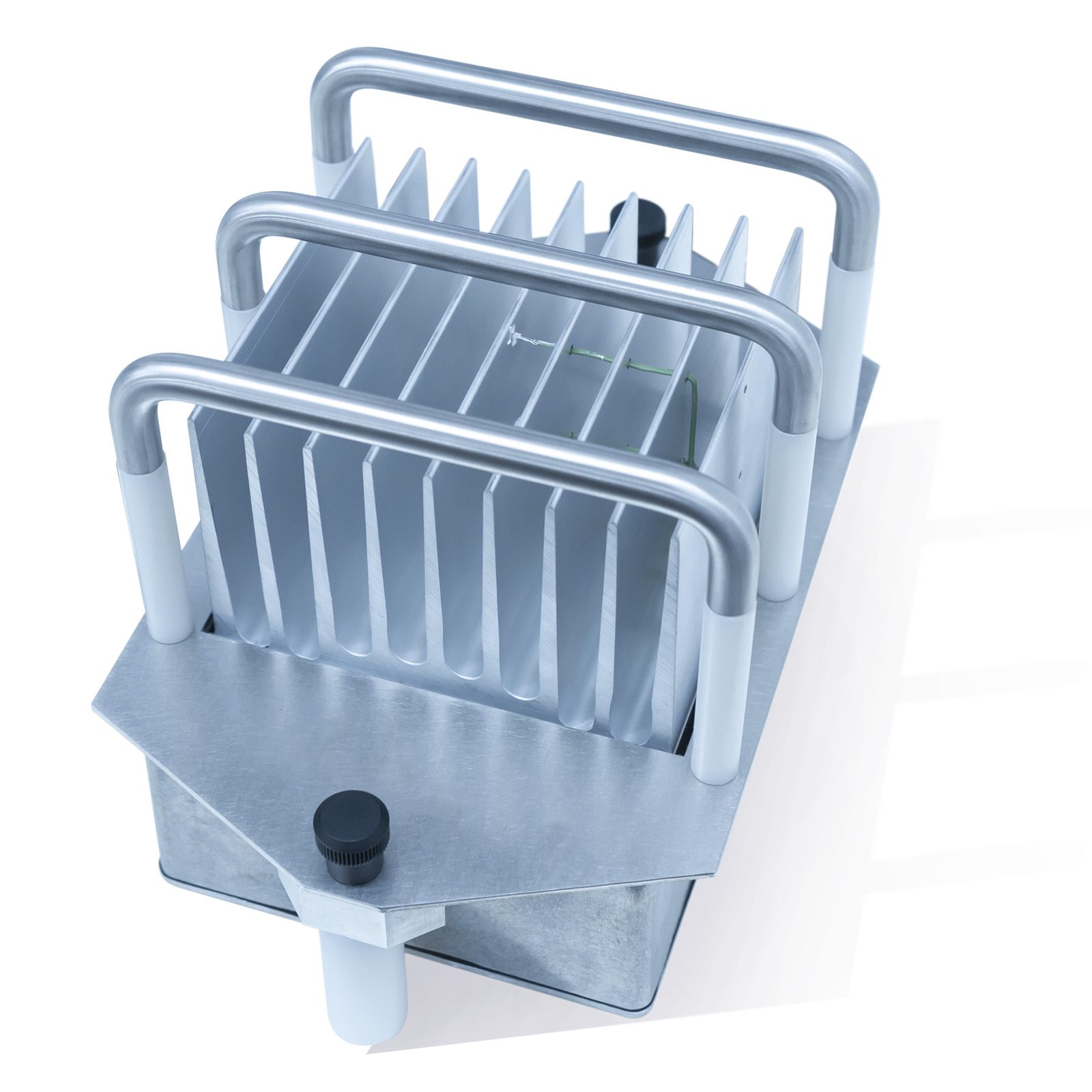

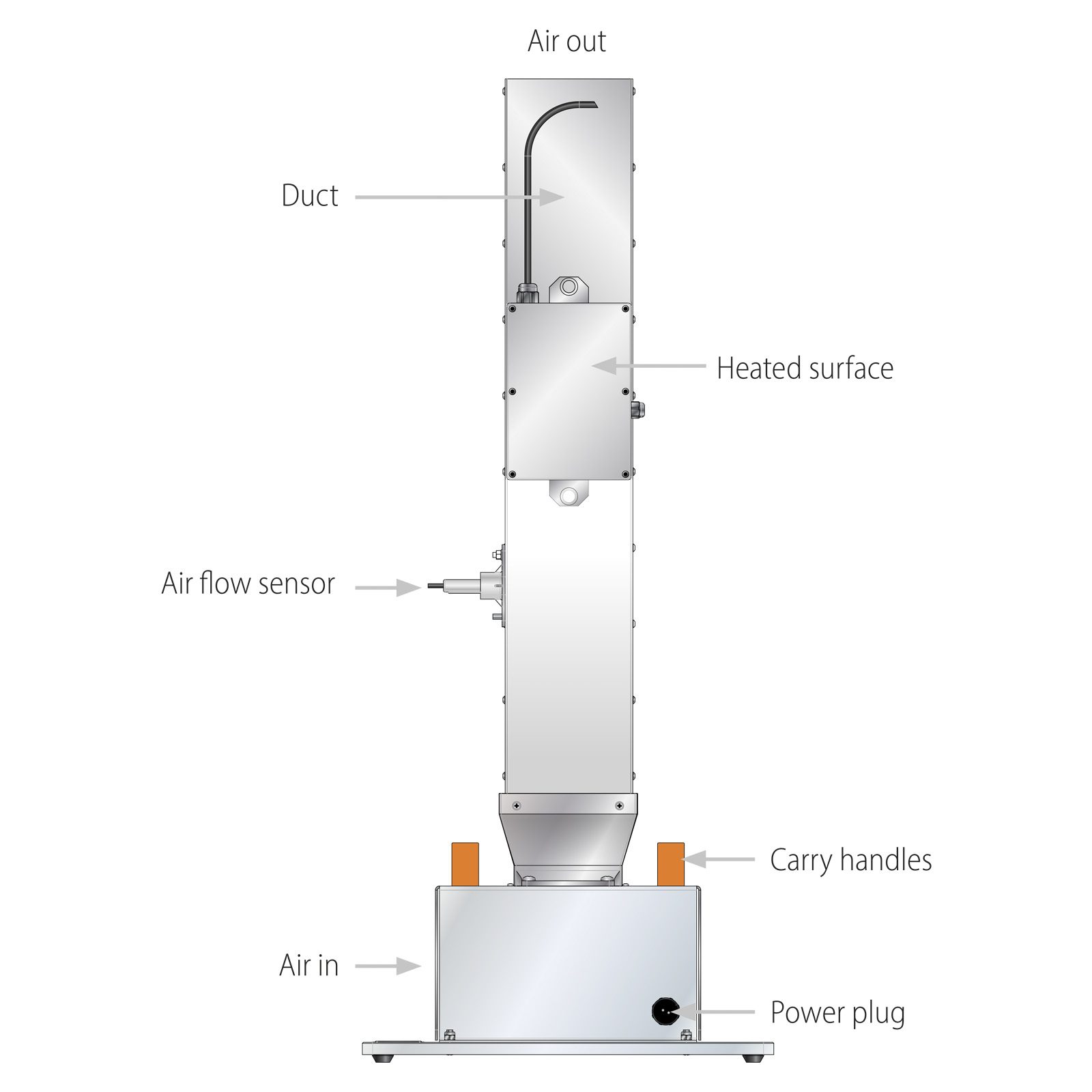

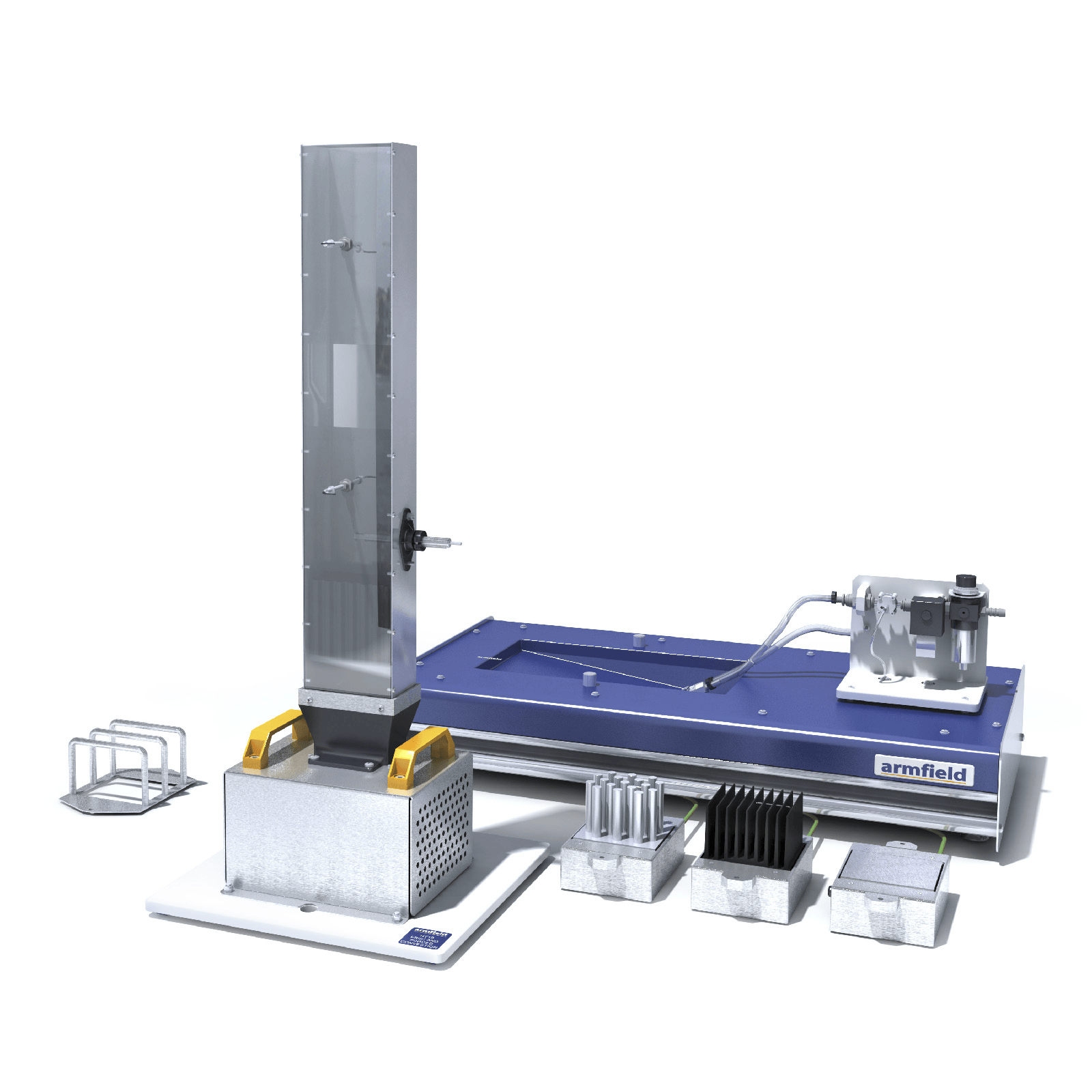

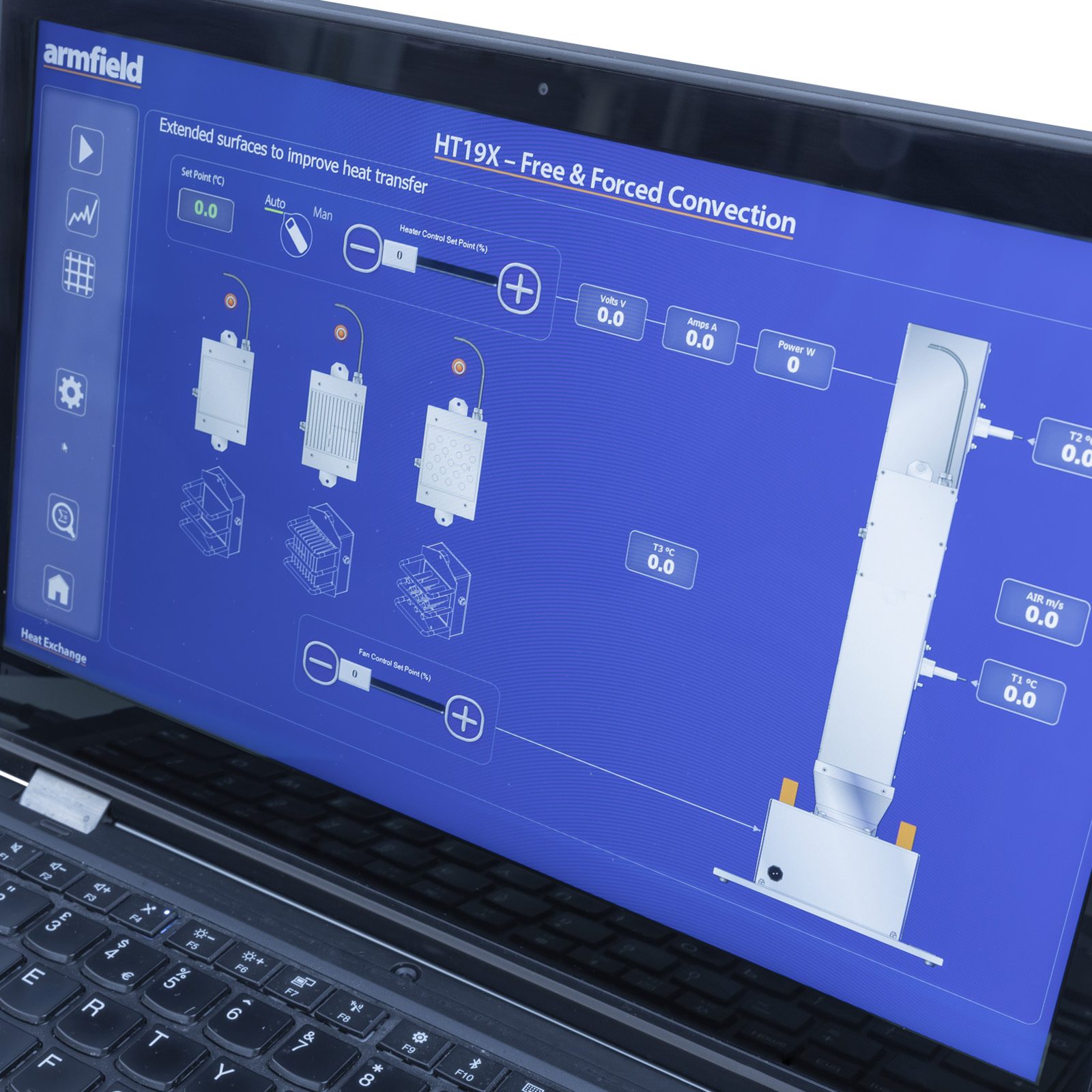

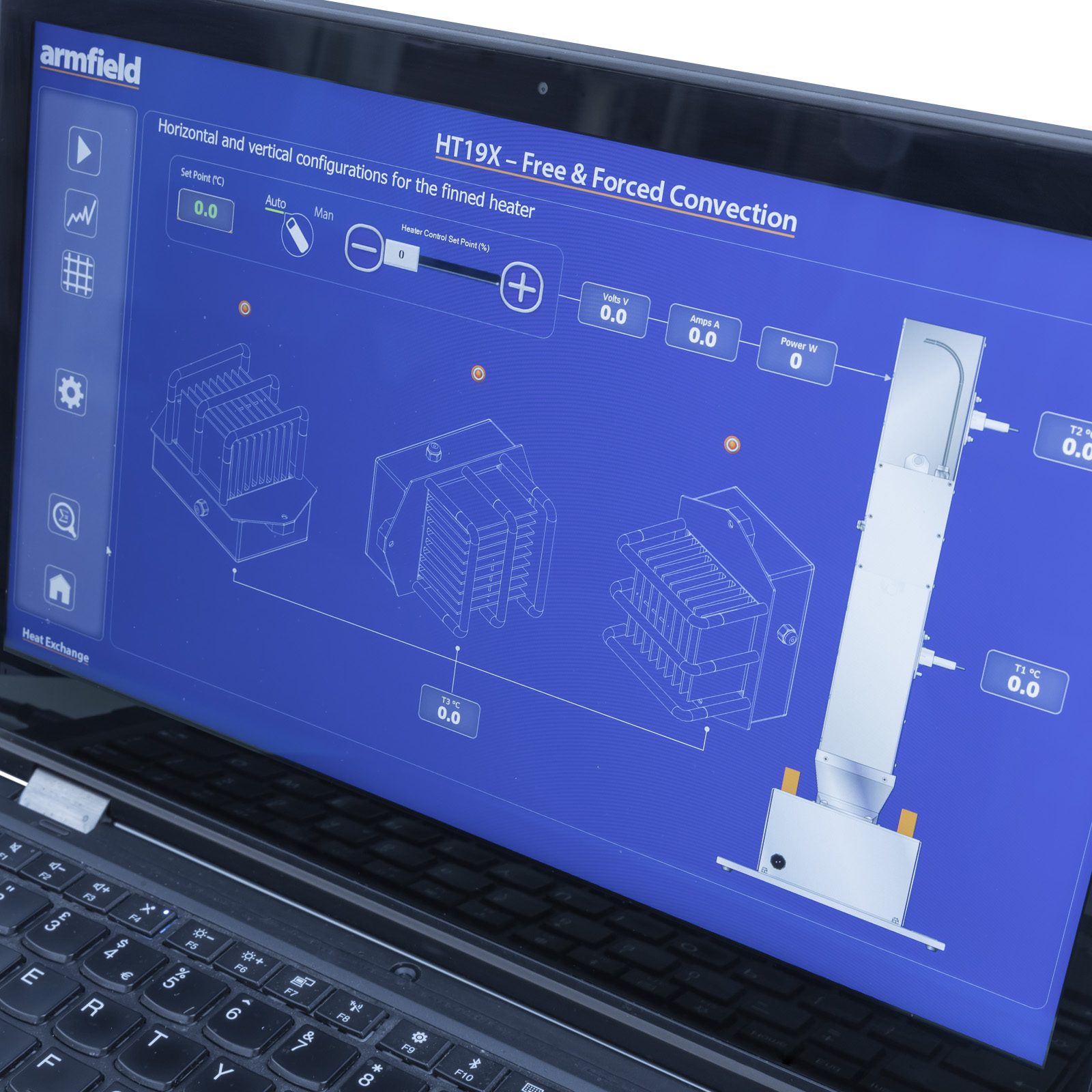

Questa unità è costituita da un condotto dell’aria verticale montato su banco e posizionato sulla parte superiore di un ventilatore centrifugo. Il condotto dell’aria incorpora un’apertura posizionata sulla parete posteriore del condotto, nella quale possono essere inserite tre diverse tipologie di superfici di scambio termico. Le tre tipologie di scambiatore di calores fornite sono; piastra piana, perni cilindrici e superficie alettata.

Incorpora un elemento riscaldante elettrico, con interruttore termico positivo e termocoppie per una misurazione precisa della temperatura. Il meccanismo di bloccaggio garantisce un allineamento accurato della superficie all’interno del condotto. La parete frontale del condotto è in acrilico per consentire la visione della superficie riscaldata e dei sensori di misurazione.

Nella convezione forzata, il ventilatore centrifugo aspira l’aria ambiente verso l’alto attraverso un raddrizzatore del flusso e sulla superficie riscaldata. Una valvola a farfalla variabile manualmente controlla il flusso d’aria.

Un sensore anemometrico misura la velocità dell’aria all’interno del condotto a monte dello scambiatore di calore.

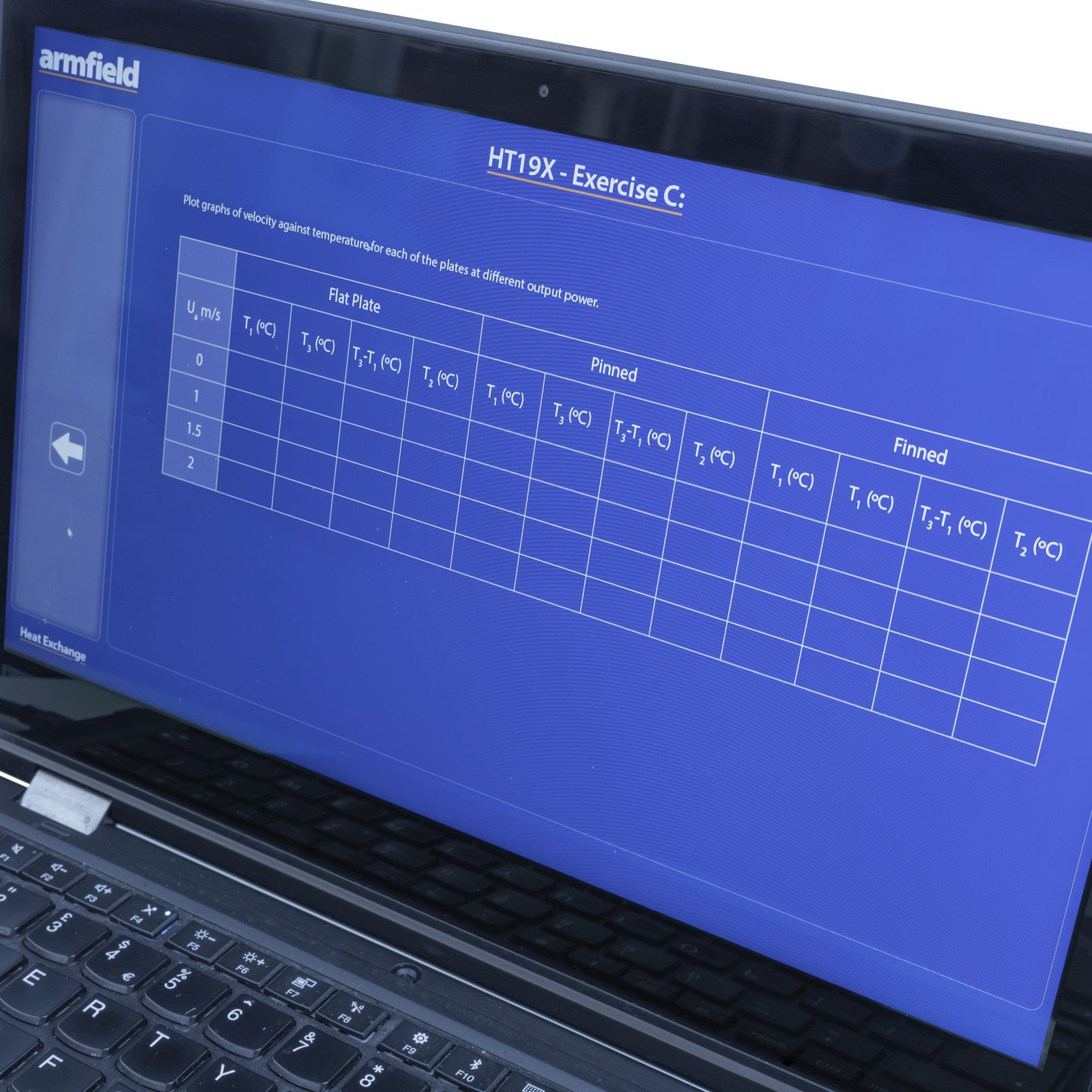

Le termocoppie misurano la temperatura dell’aria prima e dopo la superficie riscaldata, insieme alla temperatura superficiale in tre posizioni lungo gli scambiatori a superficie estesa.

Categorie: Educativo, Serie HT – Scambio di calore/trasferimento di calore controllato da computer, Unità di servizio HT10X e accessori per il trasferimento di calore, HT19X – Convezione libera e forzata

Disponibilità: Su richiesta
