RA1-MKII-Unità di refrigerazione a compressione di vapore controllata da computer

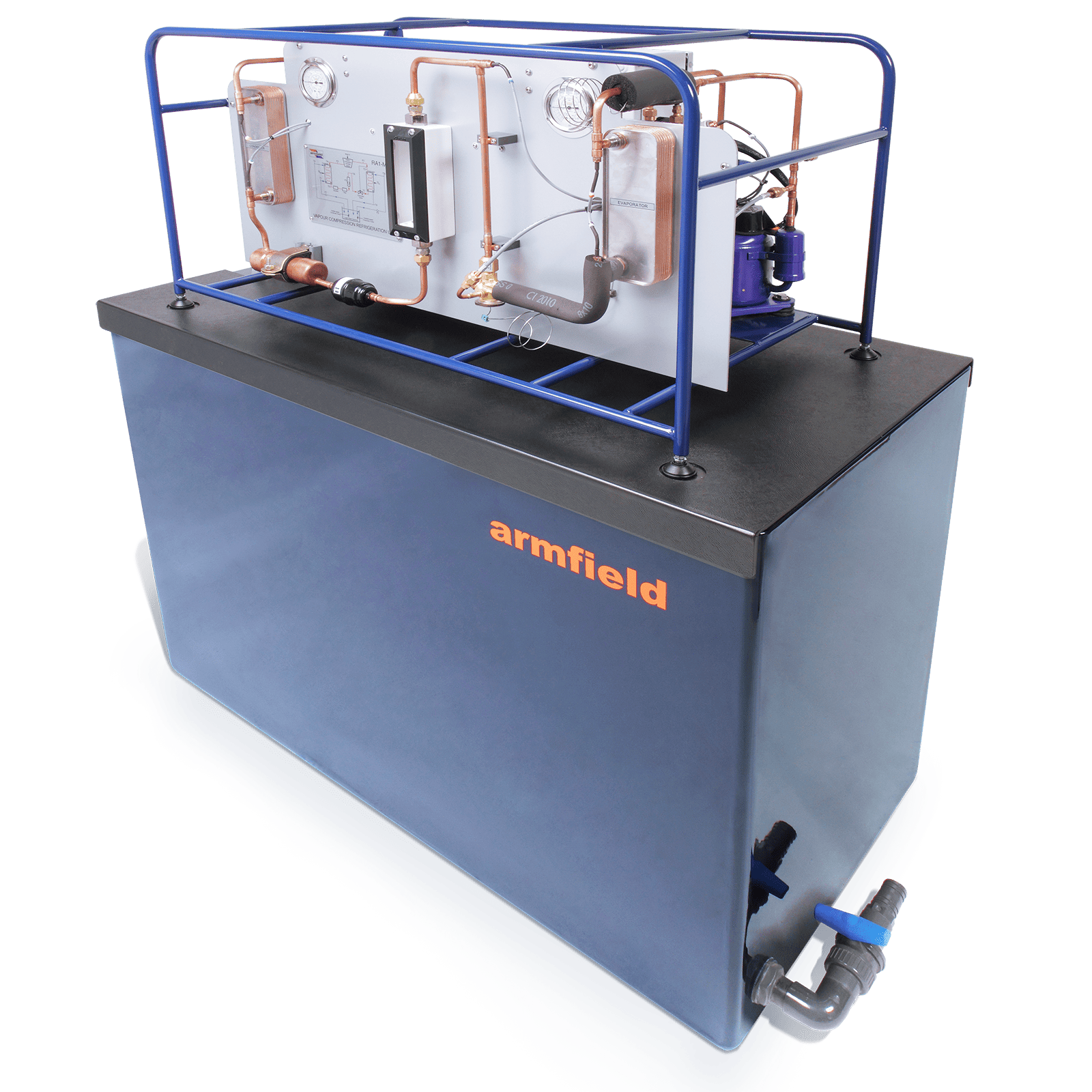

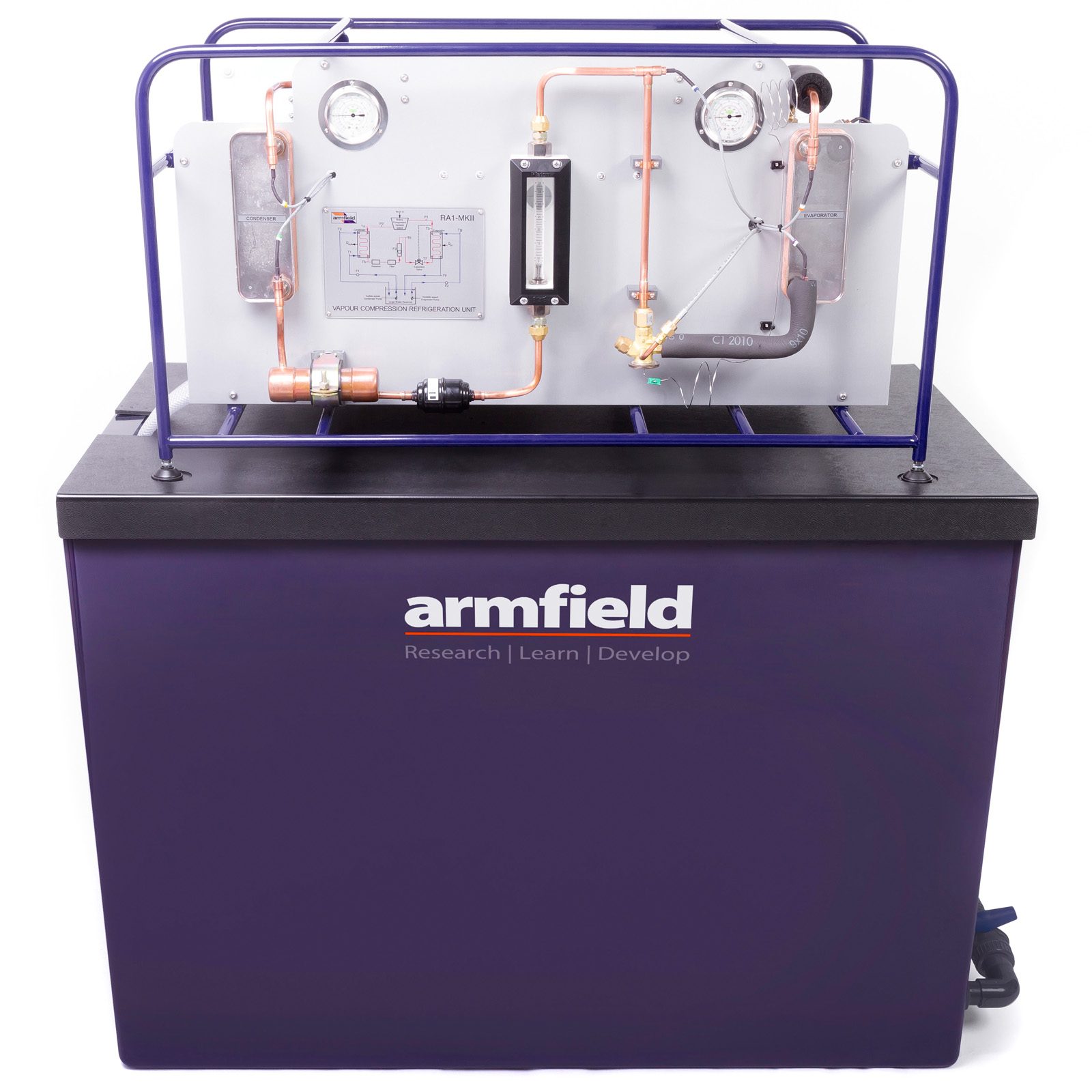

RA1-MKII è un sistema di refrigerazione a compressione di vapore autonomo controllato da computer con registrazione automatica di tutte le variabili di processo importanti utilizzando un dispositivo di interfaccia USB integrato.

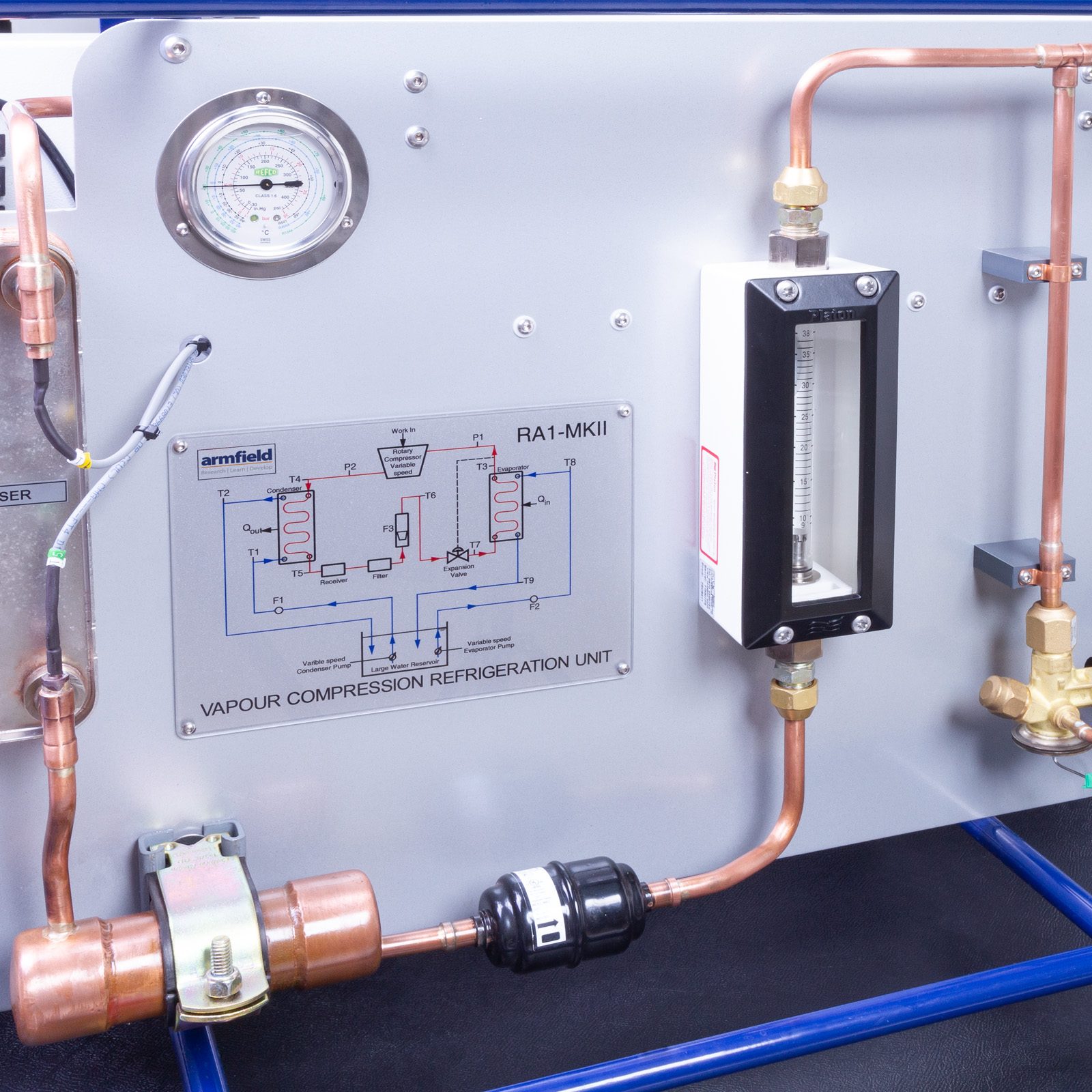

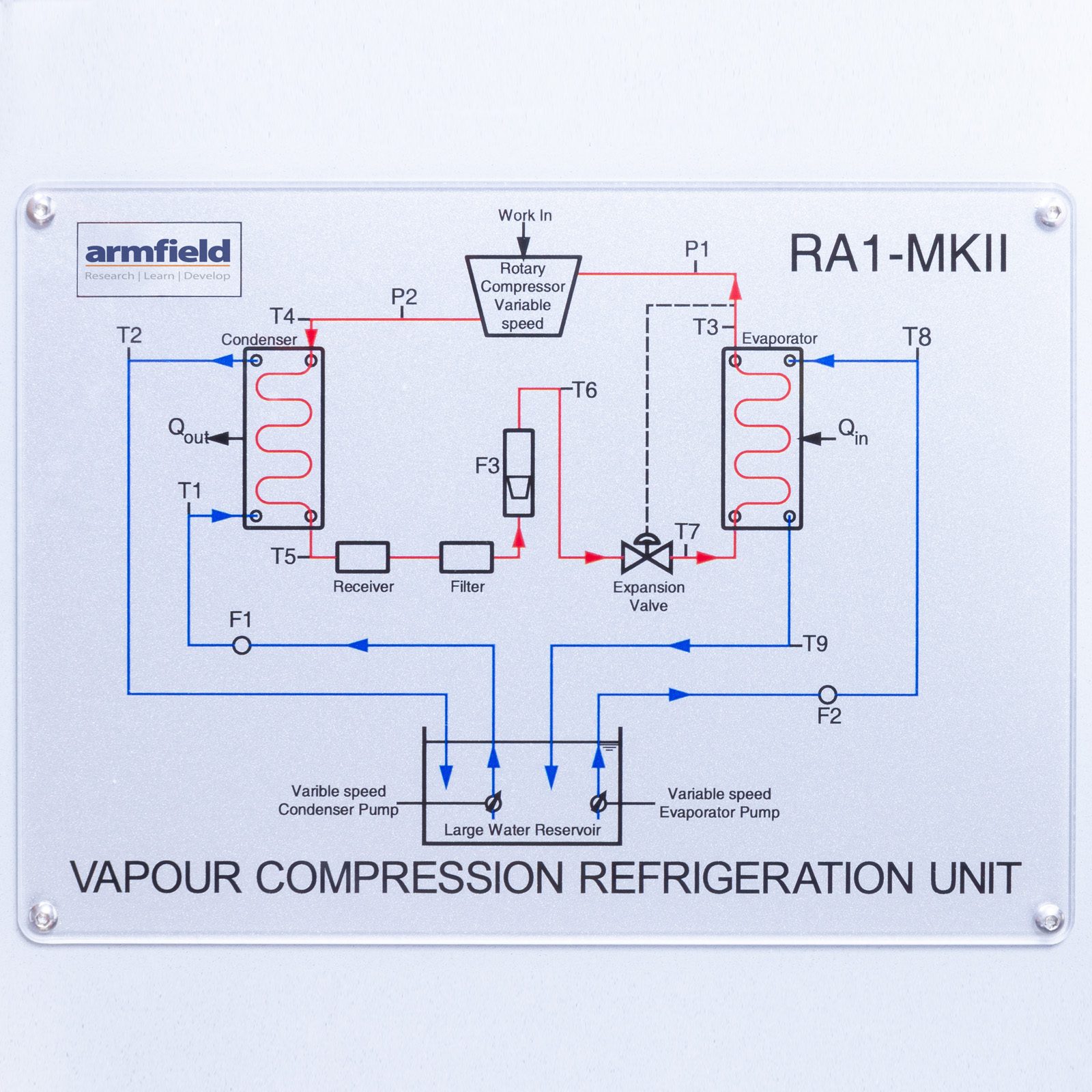

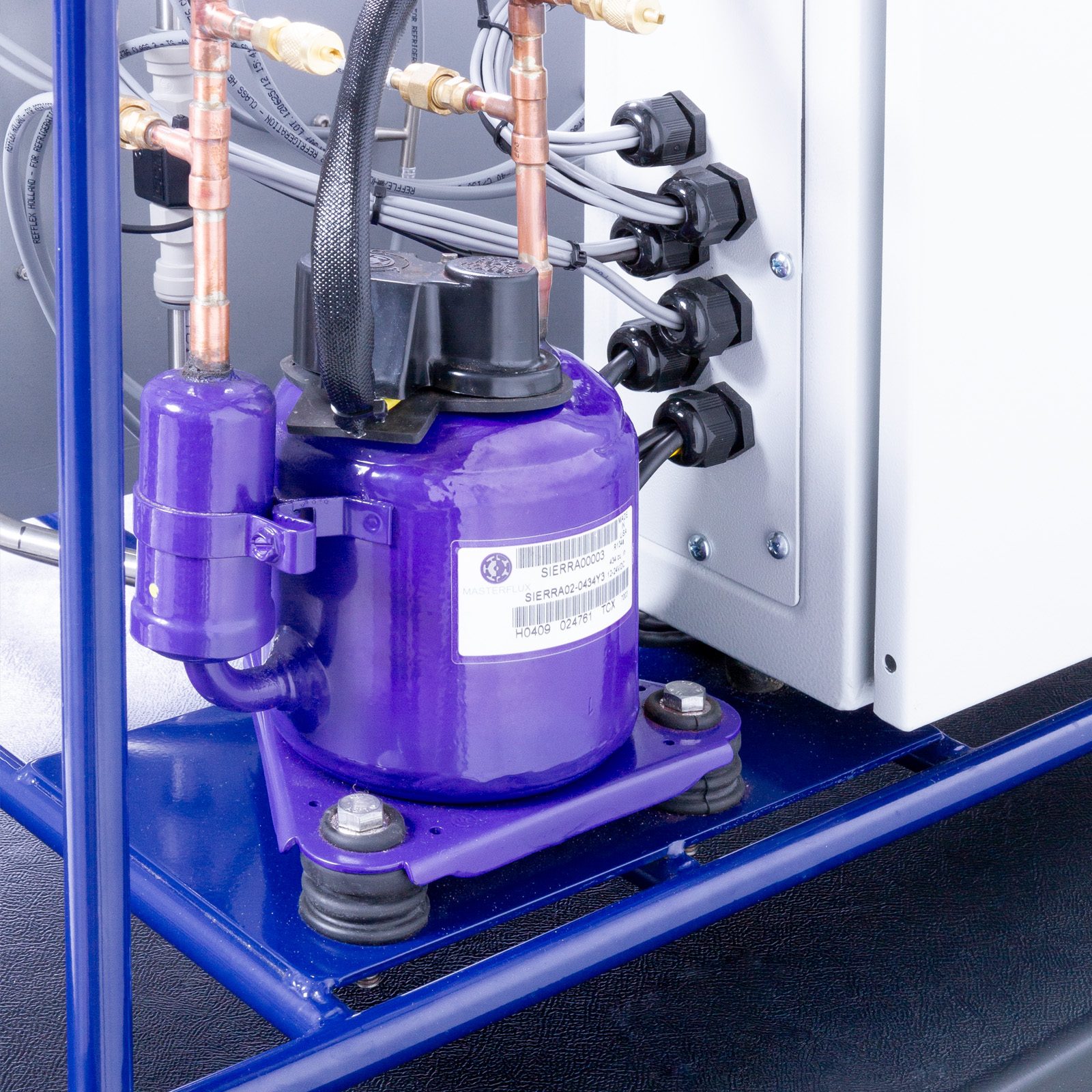

Sul PC vengono visualizzate la velocità del compressore e la potenza erogata. Il refrigerante ermeticamente sigillato in uscita dal compressore passa attraverso un condensatore, un ricevitore, un filtro, un flussometro ad area variabile, una valvola di espansione ed un evaporatore prima di ritornare al lato di ingresso del compressore.

Sistema completo che consente la dimostrazione del sistema di refrigerazione più comune utilizzato oggi

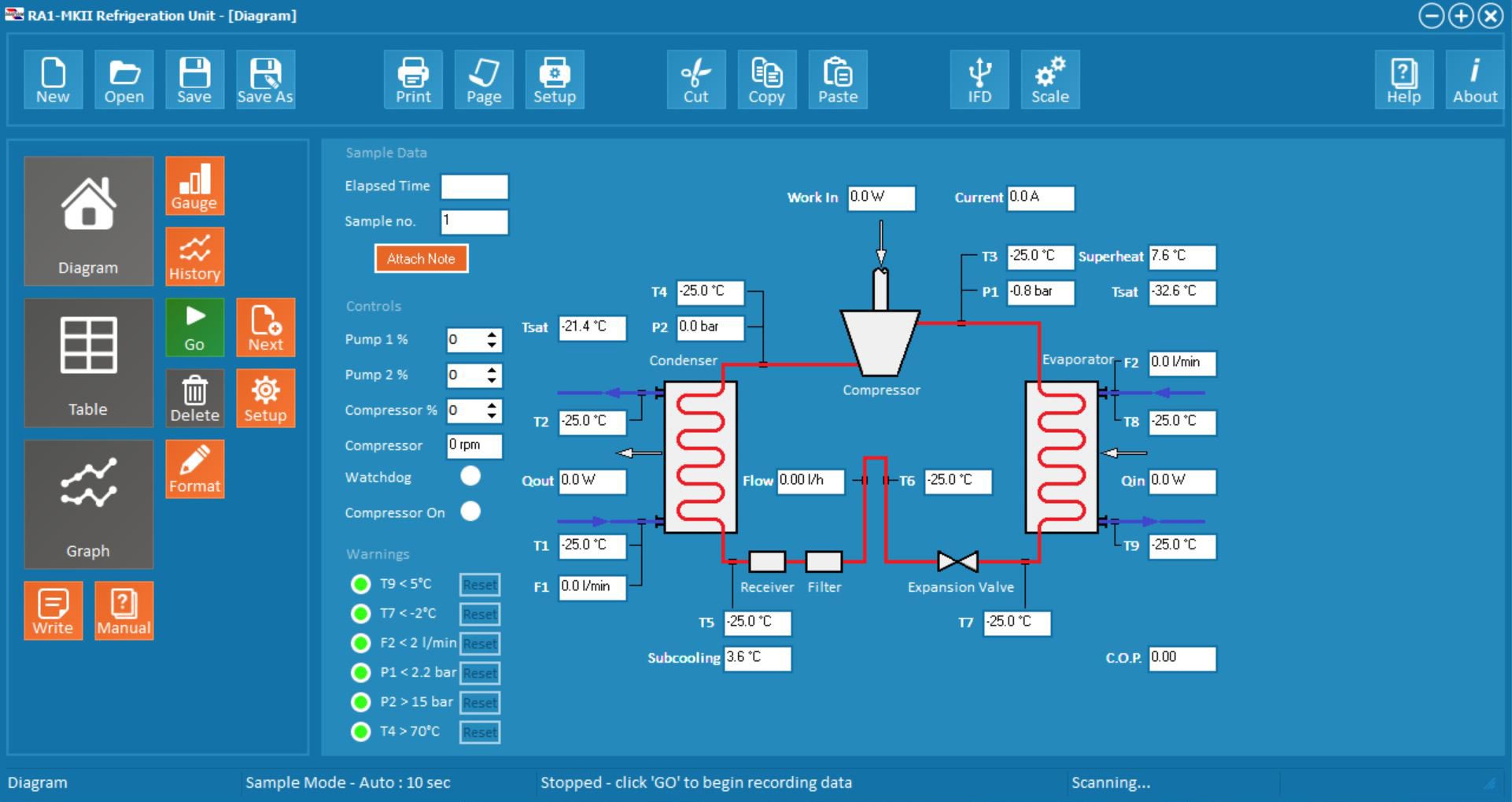

Controllo computerizzato con registrazione automatica delle variabili misurate e calcolate tramite PC

Le prestazioni complessive del sistema vengono calcolate e visualizzate continuamente consentendo di valutare l’effetto dei cambiamenti nel sistema

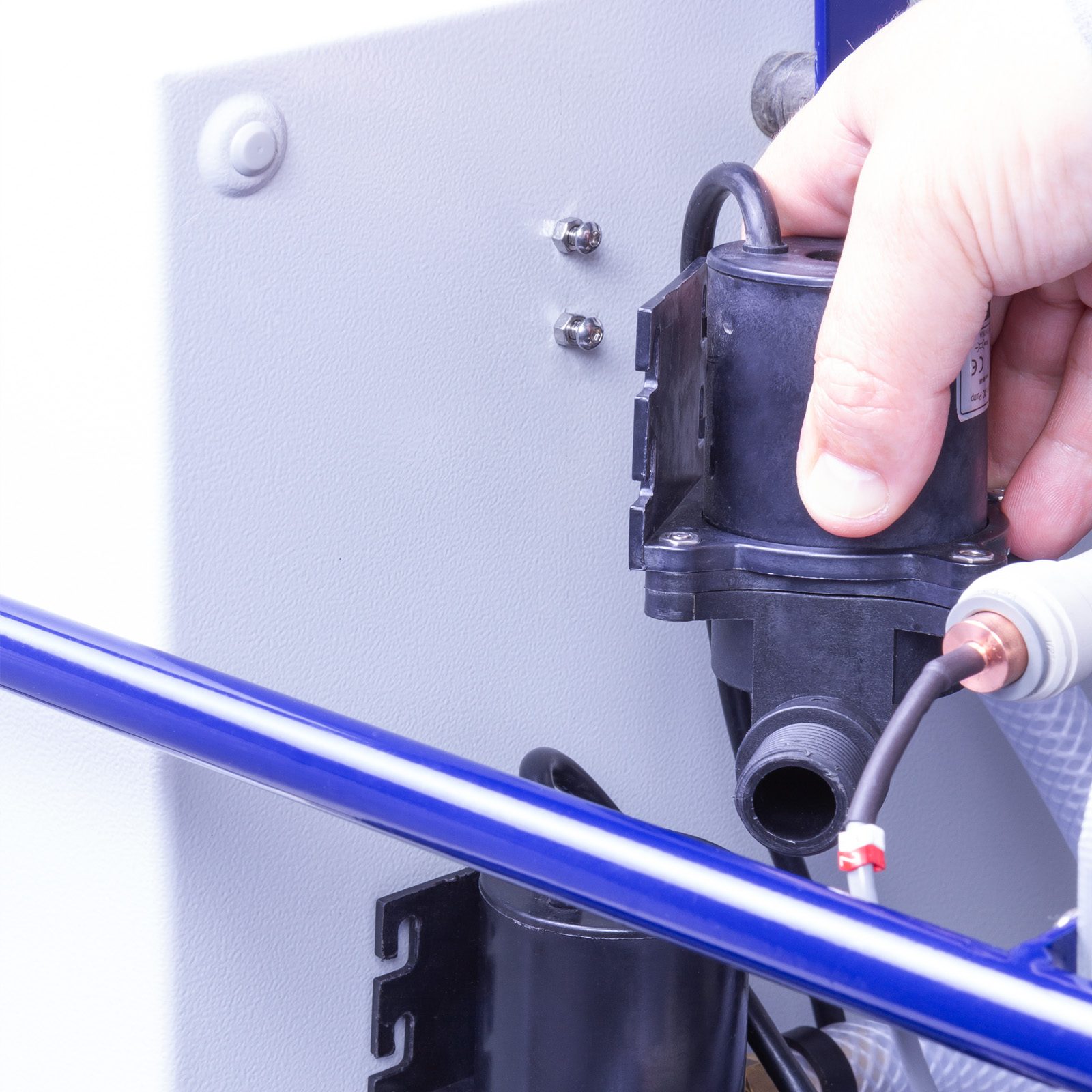

Le pompe sommergibili a velocità variabile forniscono acqua a temperatura e pressione stabili dal serbatoio al condensatore ed evaporatore eliminando le fluttuazioni

Sia il condensatore che l’evaporatore utilizzano scambiatori di calore a piastre che consentono di realizzare un bilancio energetico completo variando le condizioni operative su entrambi i lati del compressore

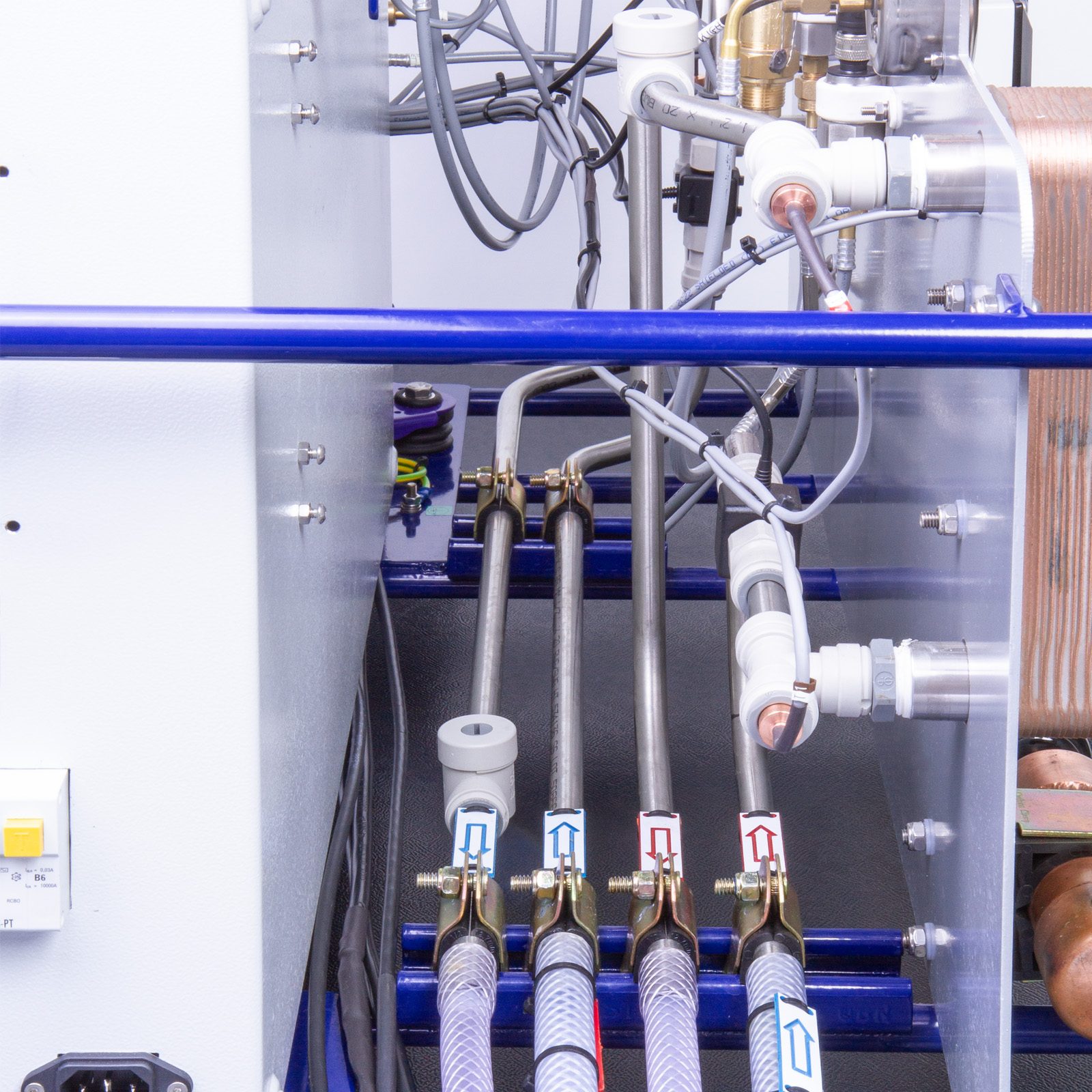

La separazione dei circuiti del refrigerante e dell’acqua aiuta a comprendere il sistema di refrigerazione e il funzionamento dei vari componenti

Vengono calcolate e visualizzate le condizioni di surriscaldamento in tempo reale nel condensatore e nell’evaporatore

Visualizzazione in tempo reale del coefficiente di prestazione (COP)

L’impostazione della valvola di espansione può essere modificata dall’operatore per modificare il punto di funzionamento (impostazione del surriscaldamento dell’evaporatore)

L’utilizzo del flussometro del refrigerante come spia consente l’osservazione di eventuali bolle di vapore a valle del compressore quando le condizioni non sono ottimali

Gli allarmi proteggono l’apparecchiatura da usi impropri spegnendo il compressore se pressioni, temperature, portate o pompe vanno oltre i limiti accettabili. Gli avvisi avanzati consentono all’operatore di intraprendere azioni correttive prima che il compressore venga spento

I manometri di tipo Bourdon indicano la pressione e la corrispondente temperatura di saturazione del refrigerante su entrambi i lati del compressore indipendentemente dai sistemi elettronici
