RA3 – Unità di condizionamento dell’aria a ricircolo controllata da computer

RA3 è un’unità a pavimento, con tutte le caratteristiche del RA2 più una funzione di ricircolo tramite una camera chiusa. Parte dell’aria in uscita dalla camera può essere riciclata nel condotto di condizionamento.

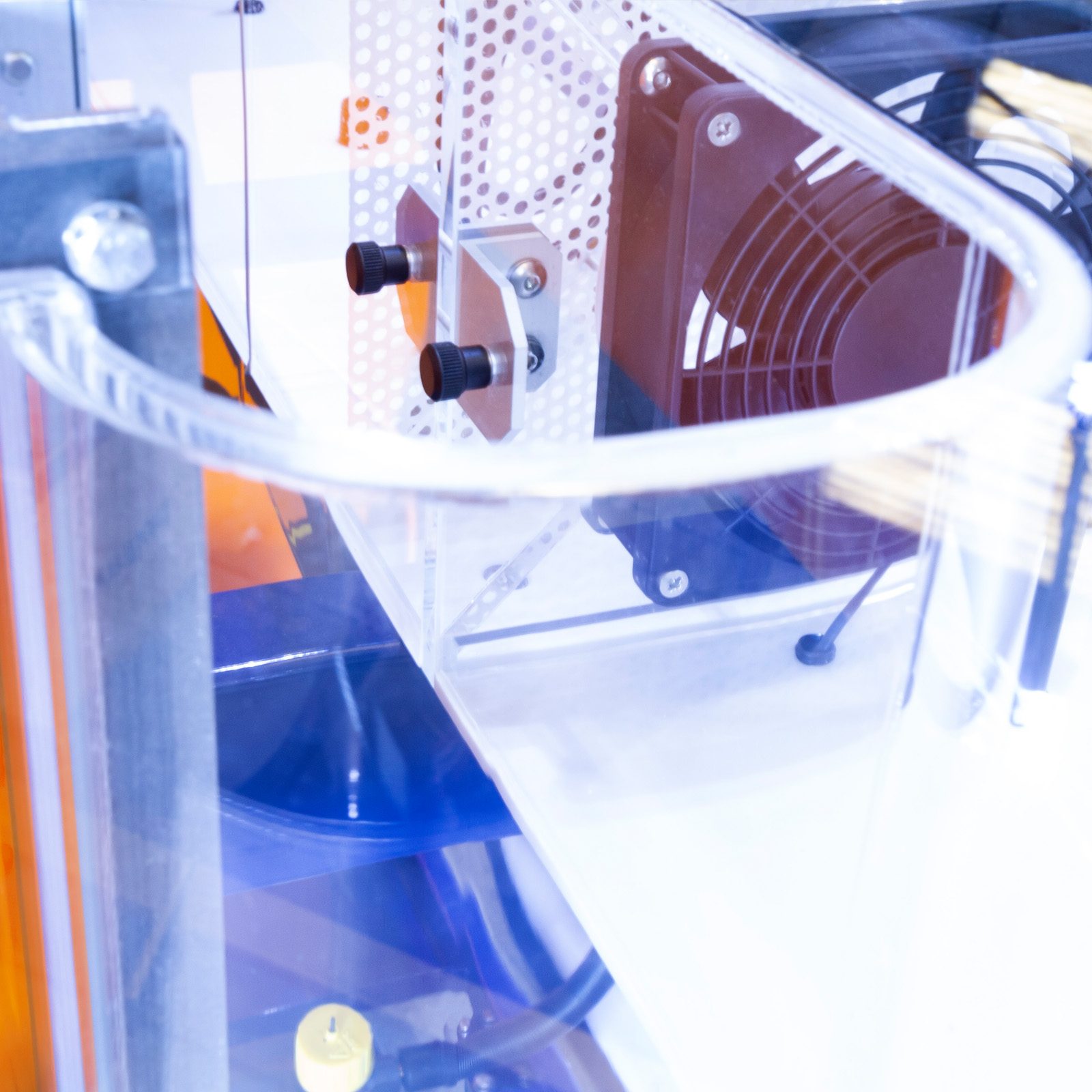

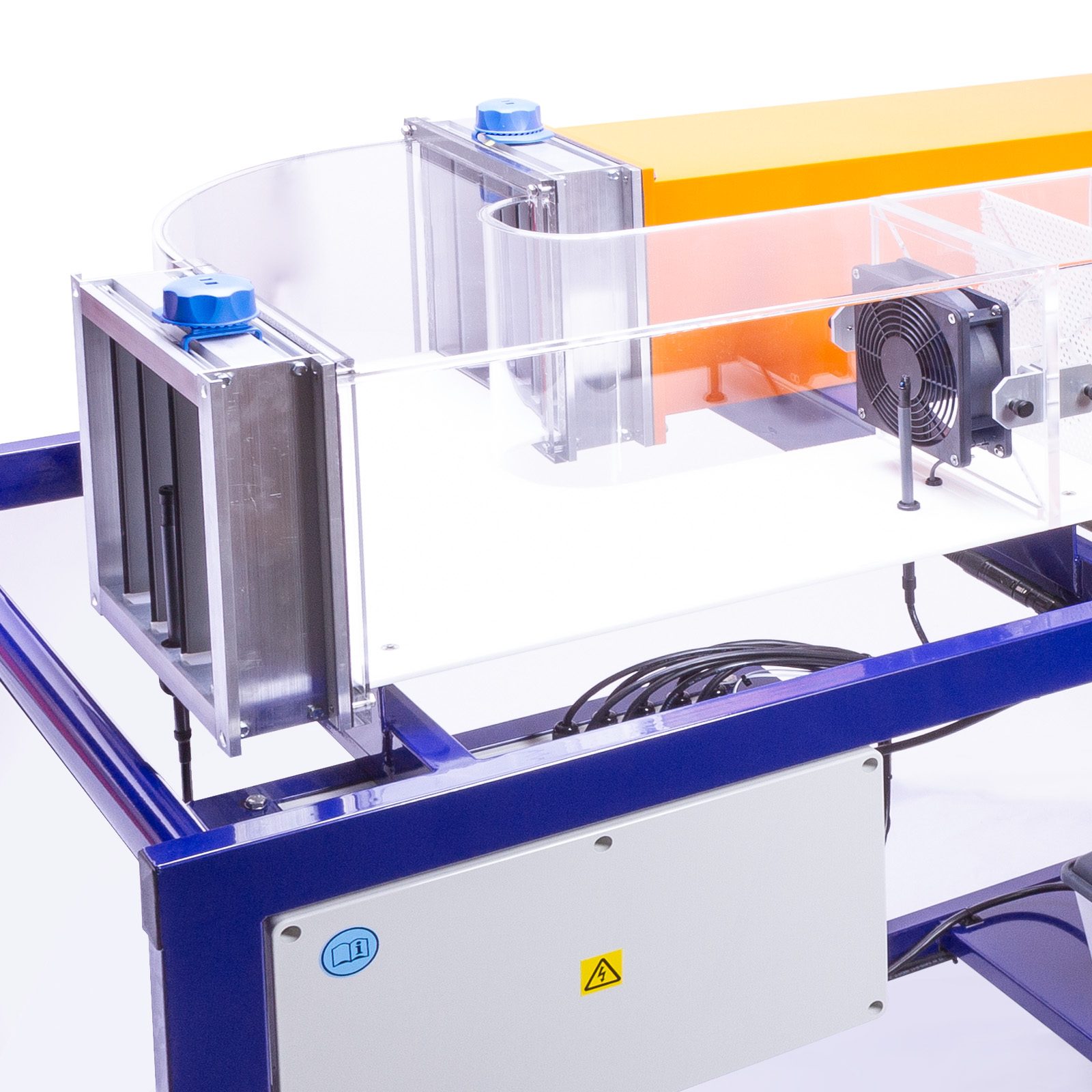

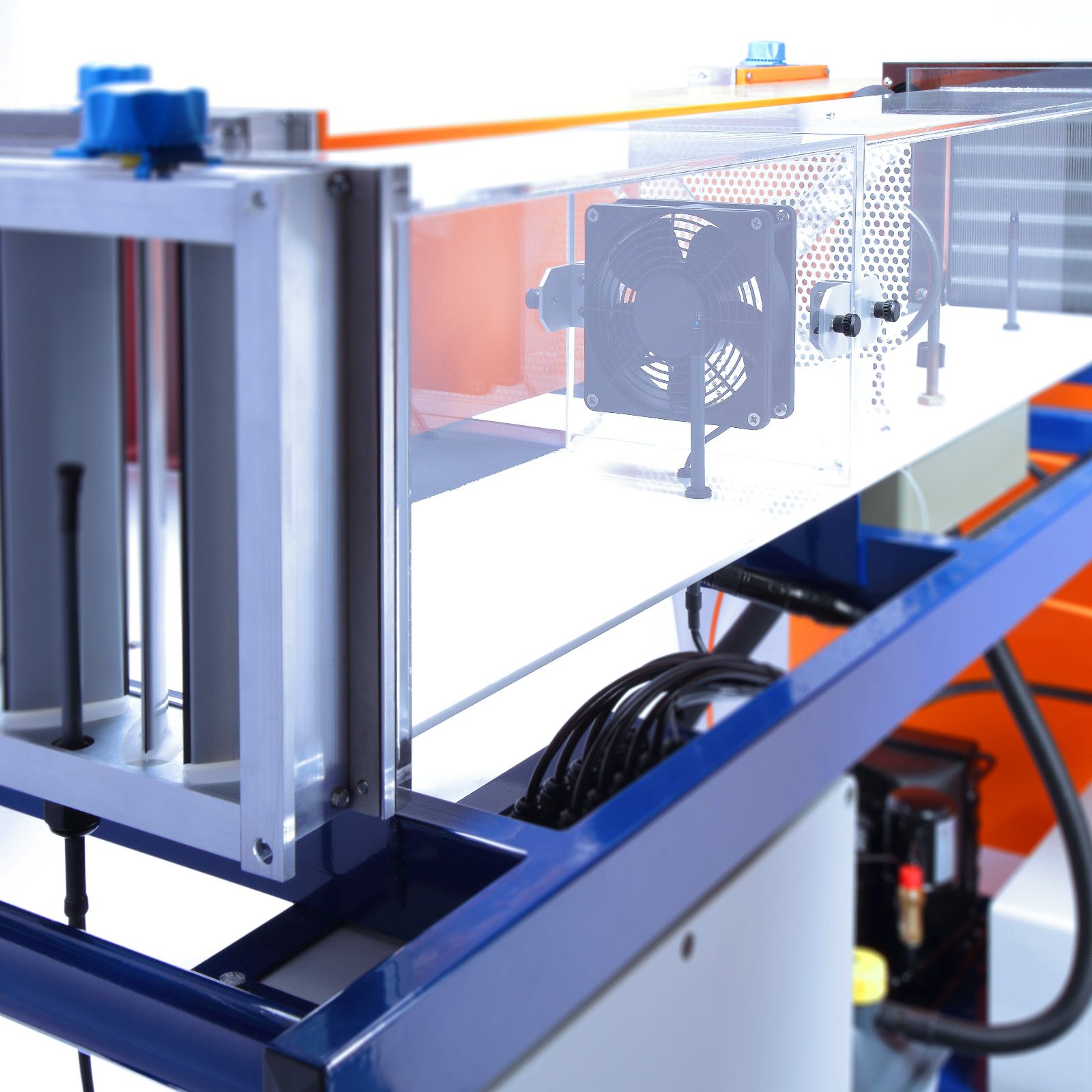

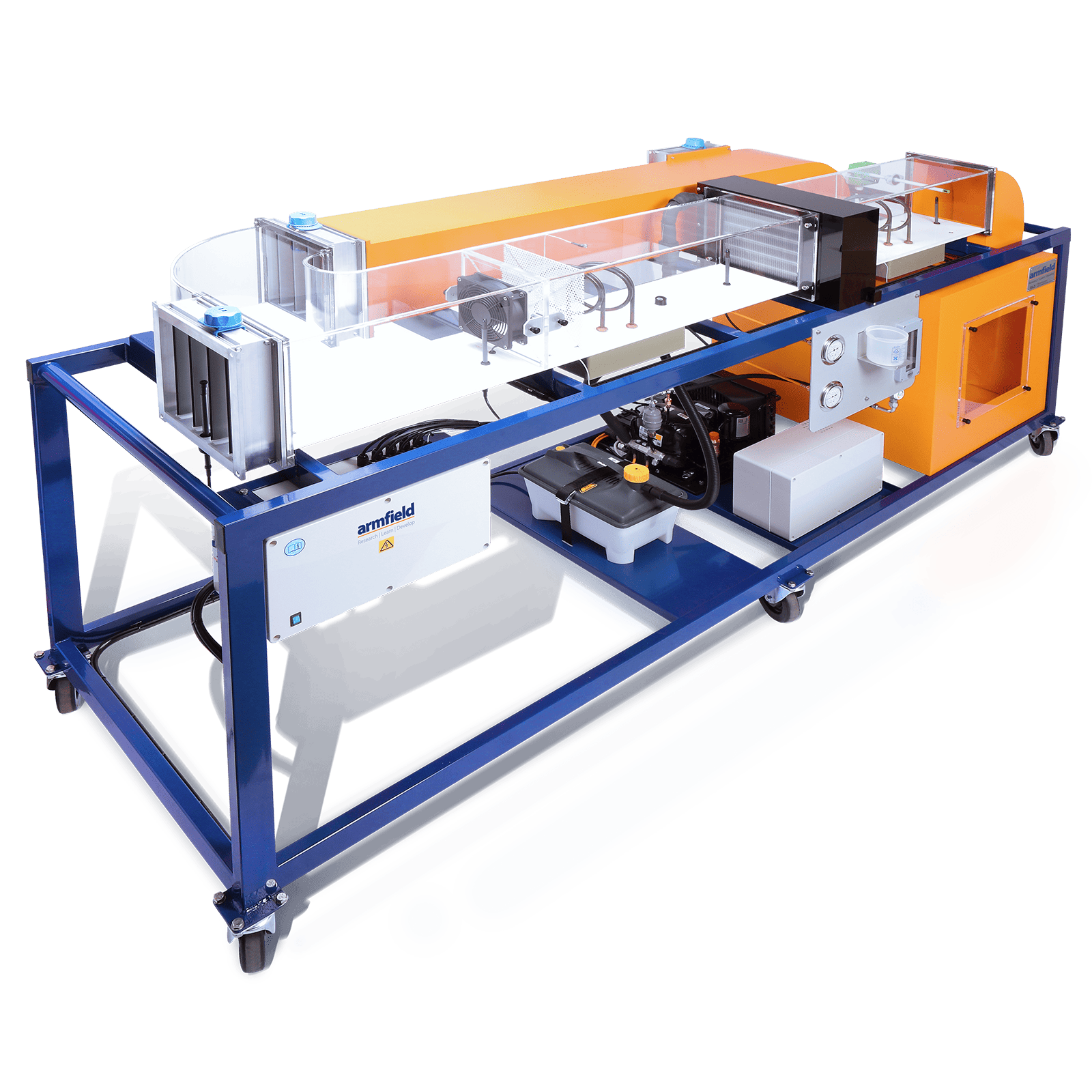

L’RA3 è un’unità autonoma da pavimento comprendente un condotto di ventilazione quadrato montato su un telaio in acciaio dolce. Il condotto ha una sezione acrilica trasparente che consente la visibilità di tutti i componenti.

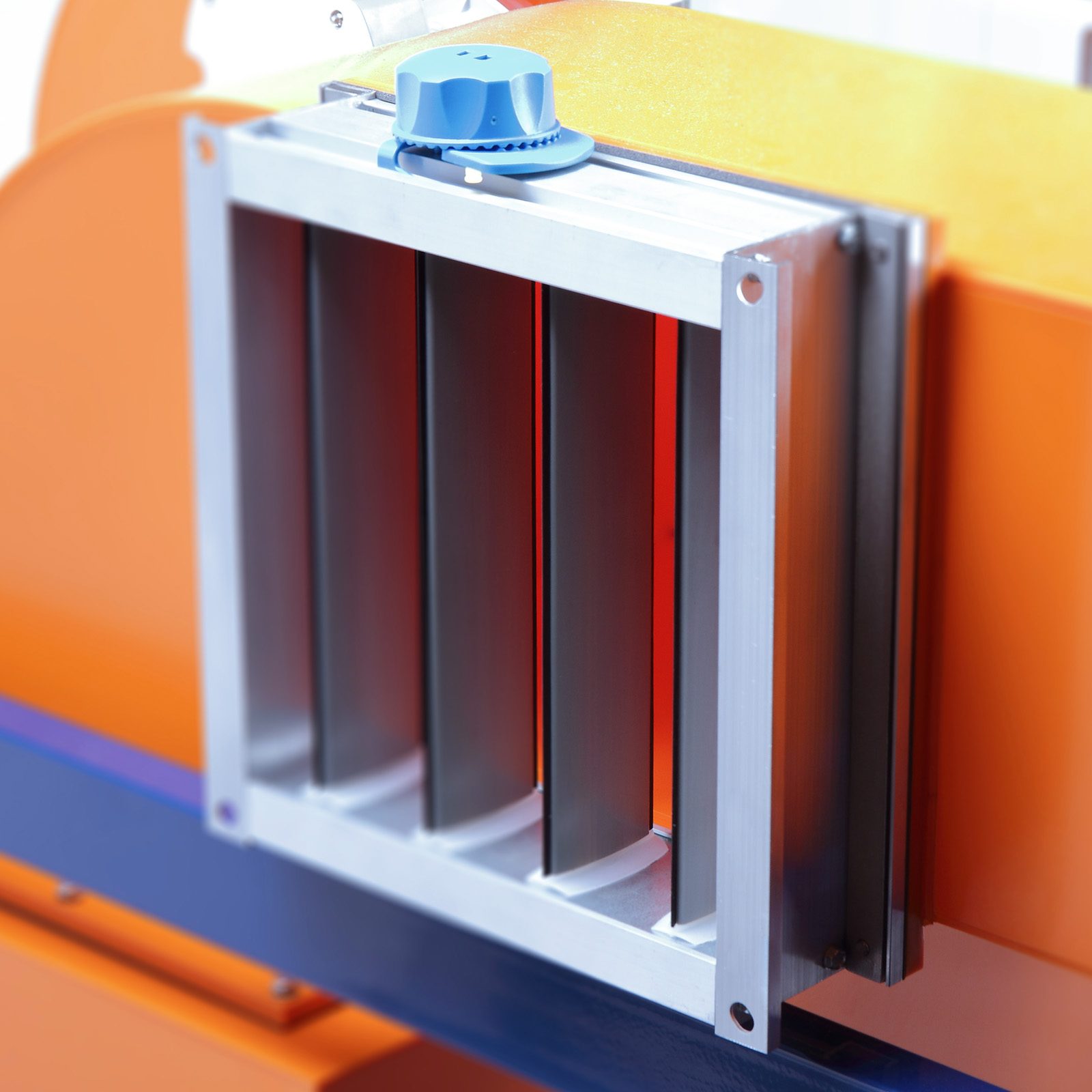

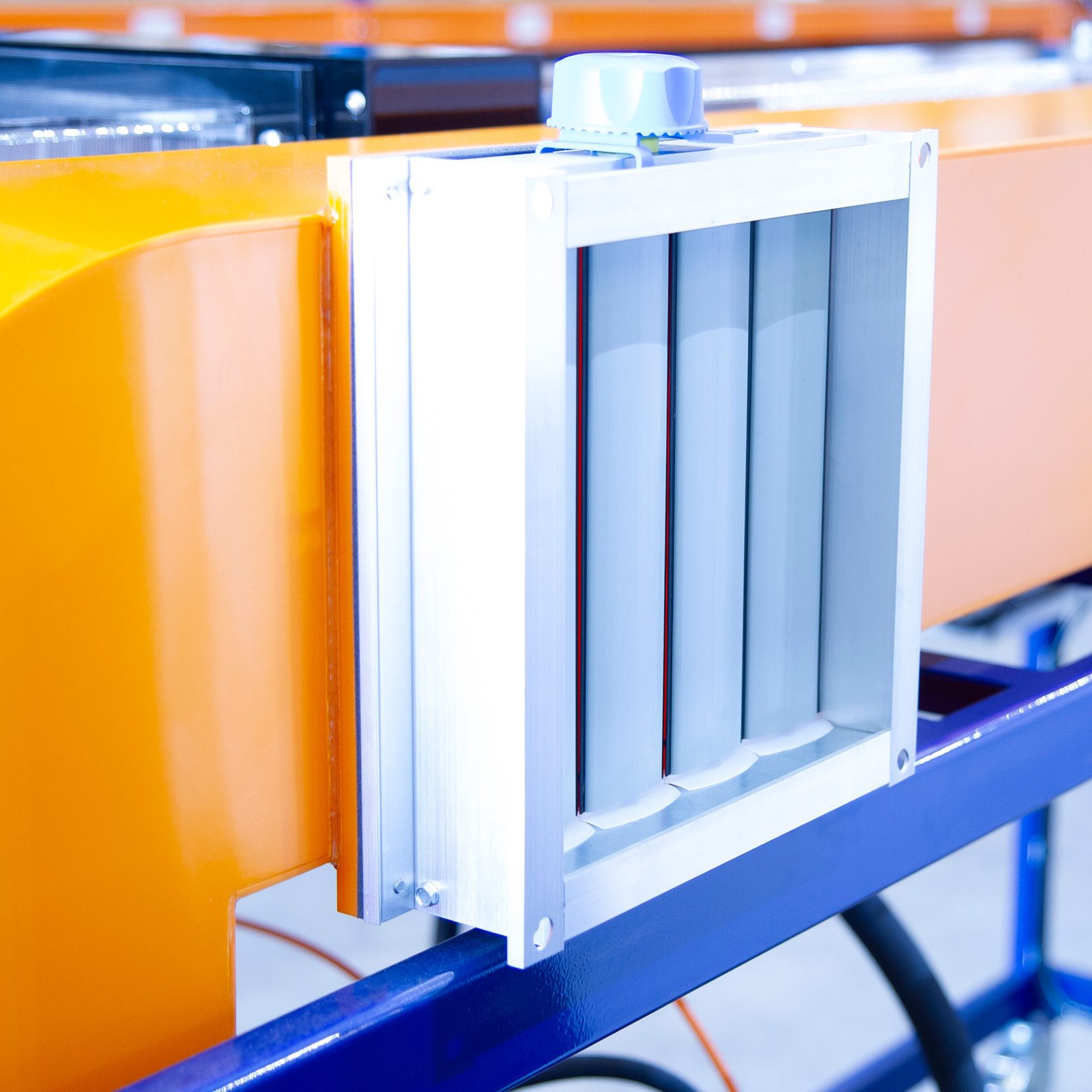

L’aria in uscita dal condotto viene fatta passare in una camera per dimostrare il controllo del clima. Il condotto di uscita dalla camera è dotato di prese d’aria regolabili che consentono il ricircolo di parte dell’aria all’ingresso del condotto.

Ulteriori sensori misurano la temperatura e l’umidità relativa all’uscita della camera e dopo che l’aria di ricircolo si è miscelata con l’aria in ingresso, nonché la portata dell’aria di ricircolo.

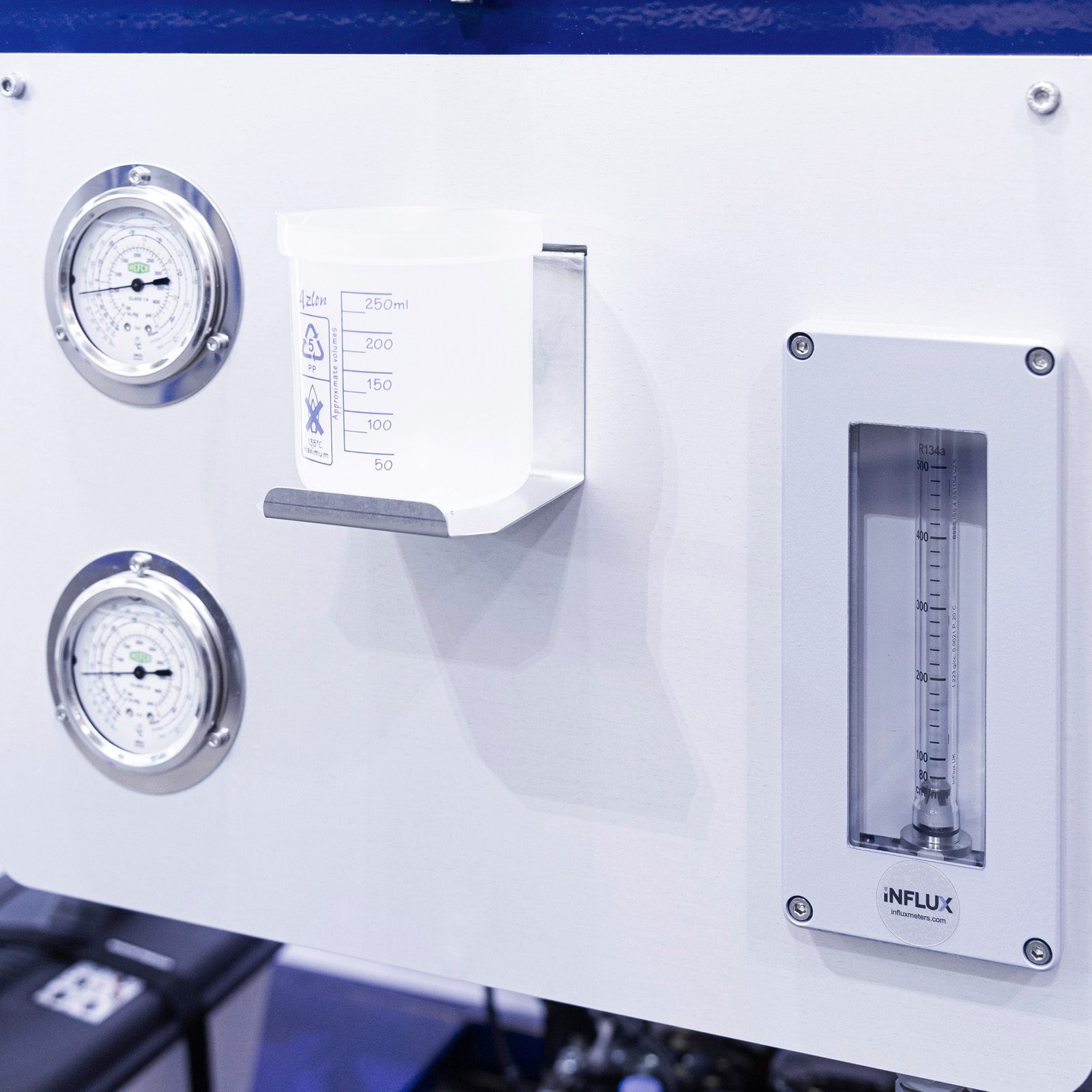

I manometri e i sensori di temperatura consentono di stabilire la variazione della temperatura del refrigerante nel condensatore e nell’evaporatore.

La portata del refrigerante viene misurata utilizzando un flussimetro ad area variabile.

Camera di climatizzazione chiusa

Ricircolo regolabile dell’aria in uscita dalla camera nel condotto di condizionamento

Sensori aggiuntivi, inclusi pressione e flusso del refrigerante

Condotto trasparente per la visibilità del processo e dei componenti

Preriscaldatori, umidificatori, refrigeratori/deumidificatori e riscaldatori

Sensori di temperatura e umidità relativa (RH) in ogni fase del processo, oltre a un sensore di flusso d’aria

Sensori RH calibrati per la massima precisione

Adatto sia per la formazione professionale che per una rigorosa analisi accademica dei principi termodinamici coinvolti

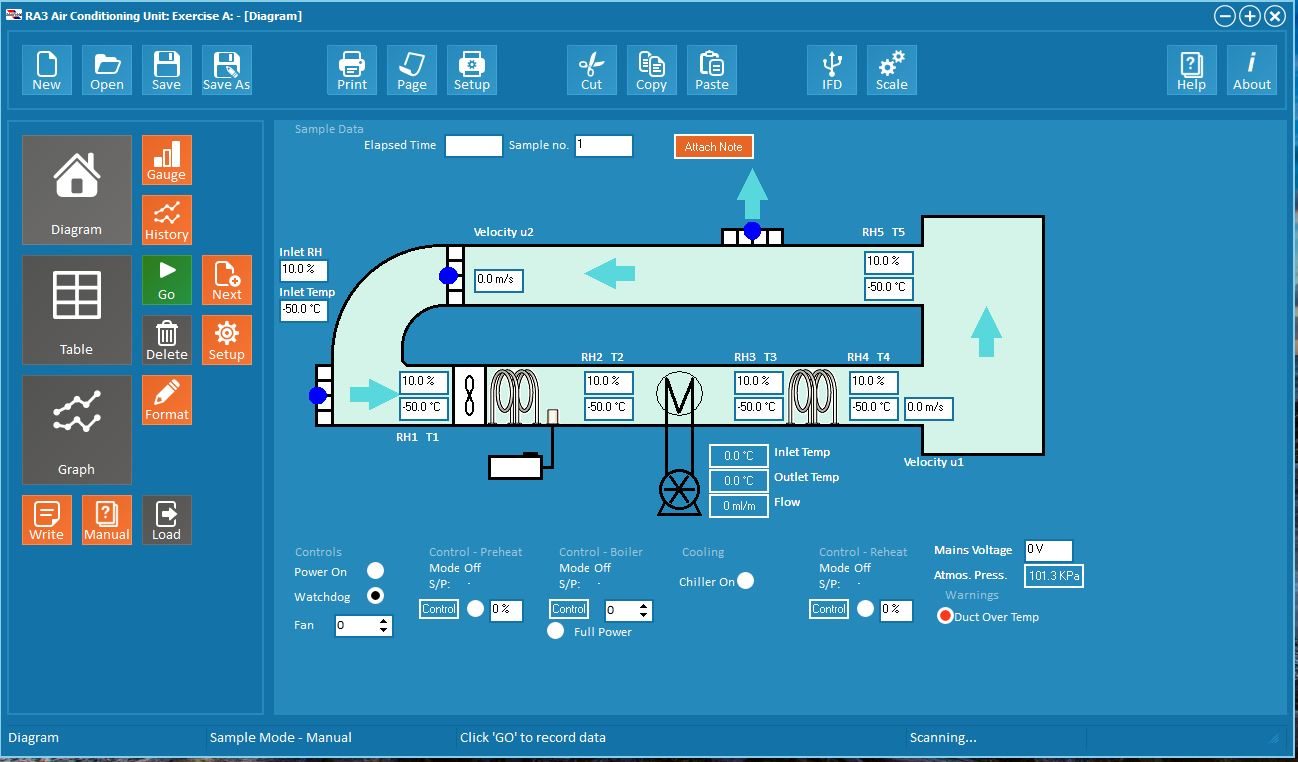

Controllato da computer con registrazione dei dati in tempo reale dei risultati (richiede un PC non fornito da Armfield)

La capacità di utilizzare il controllo PID per il preriscaldamento, l’umidità e il riscaldamento consente di creare condizioni stabili per le indagini

Categorie: Civile, Educativo, Ambientale, Meccanico, Serie RA – Refrigerazione e condizionamento dell’aria, RA3 Unità di condizionamento d’aria a ricircolo

Disponibilità: Su richiesta
