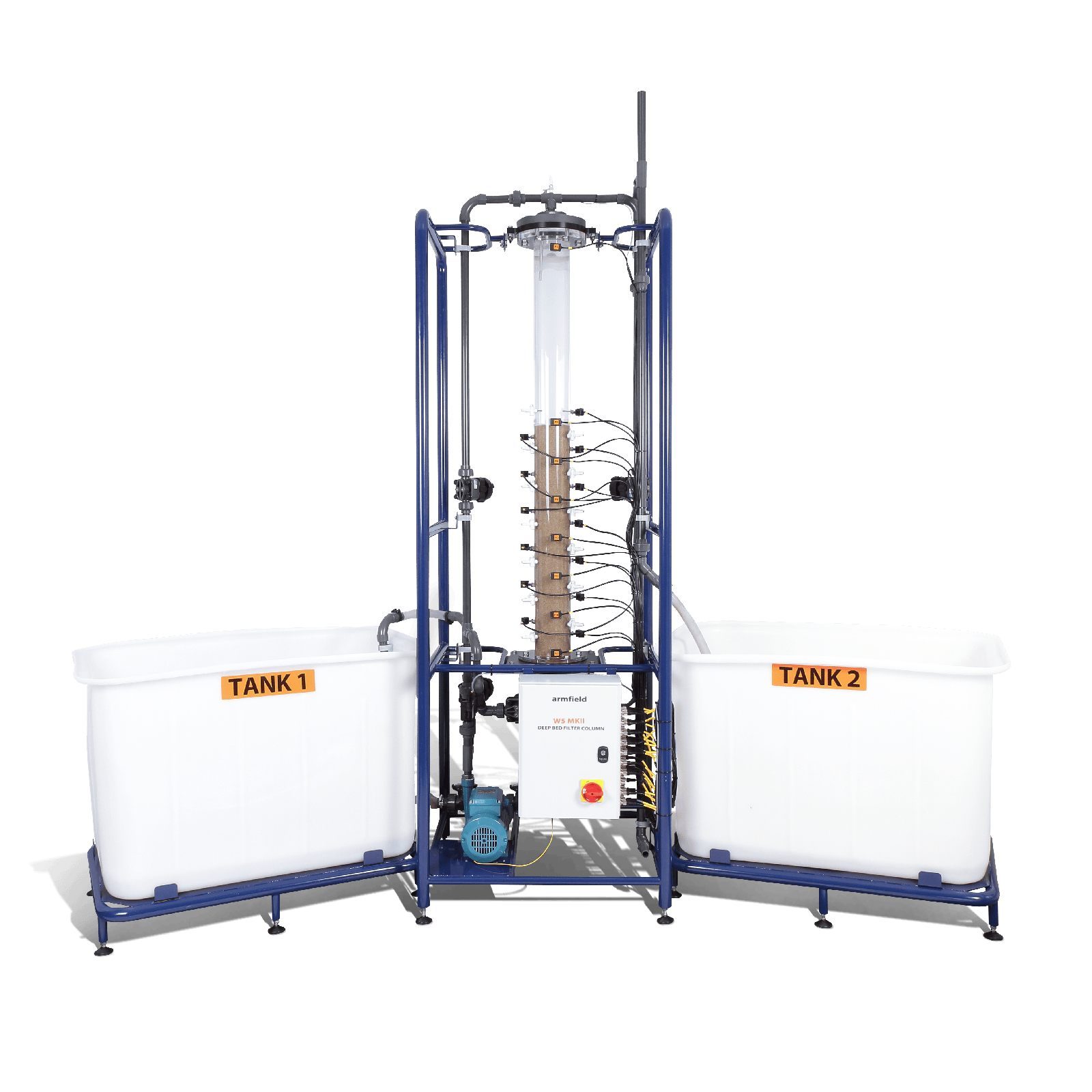

Colonna filtro a letto profondo W5 MKII

La colonna filtrante a letto profondo Armfield è stata progettata per funzionare in modo identico ai filtri granulari a grandezza naturale. Utilizzando la stessa profondità del letto e lo stesso mezzo filtrante, i test su questa unità forniscono dati operativi, che possono essere ingranditi a grandezza naturale.

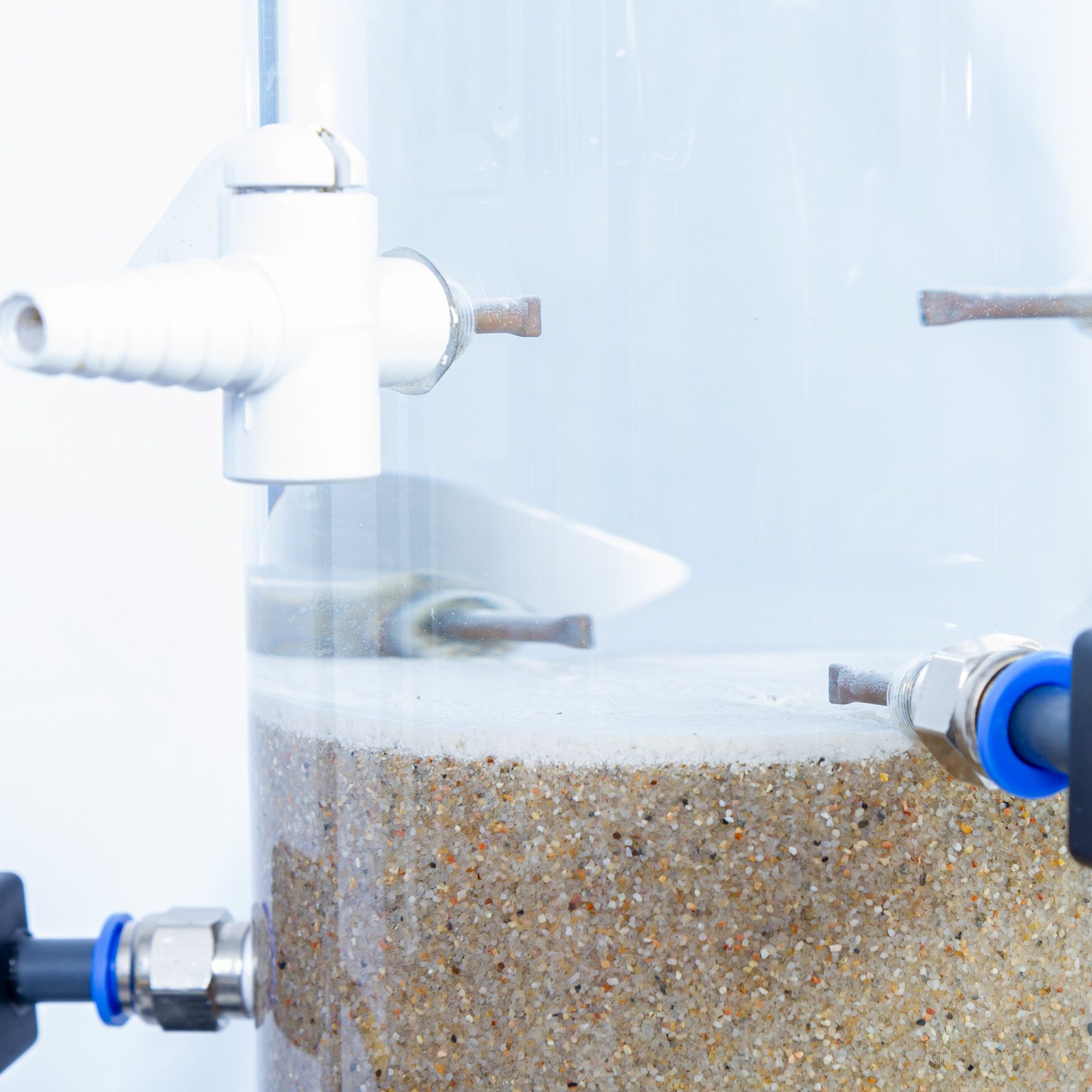

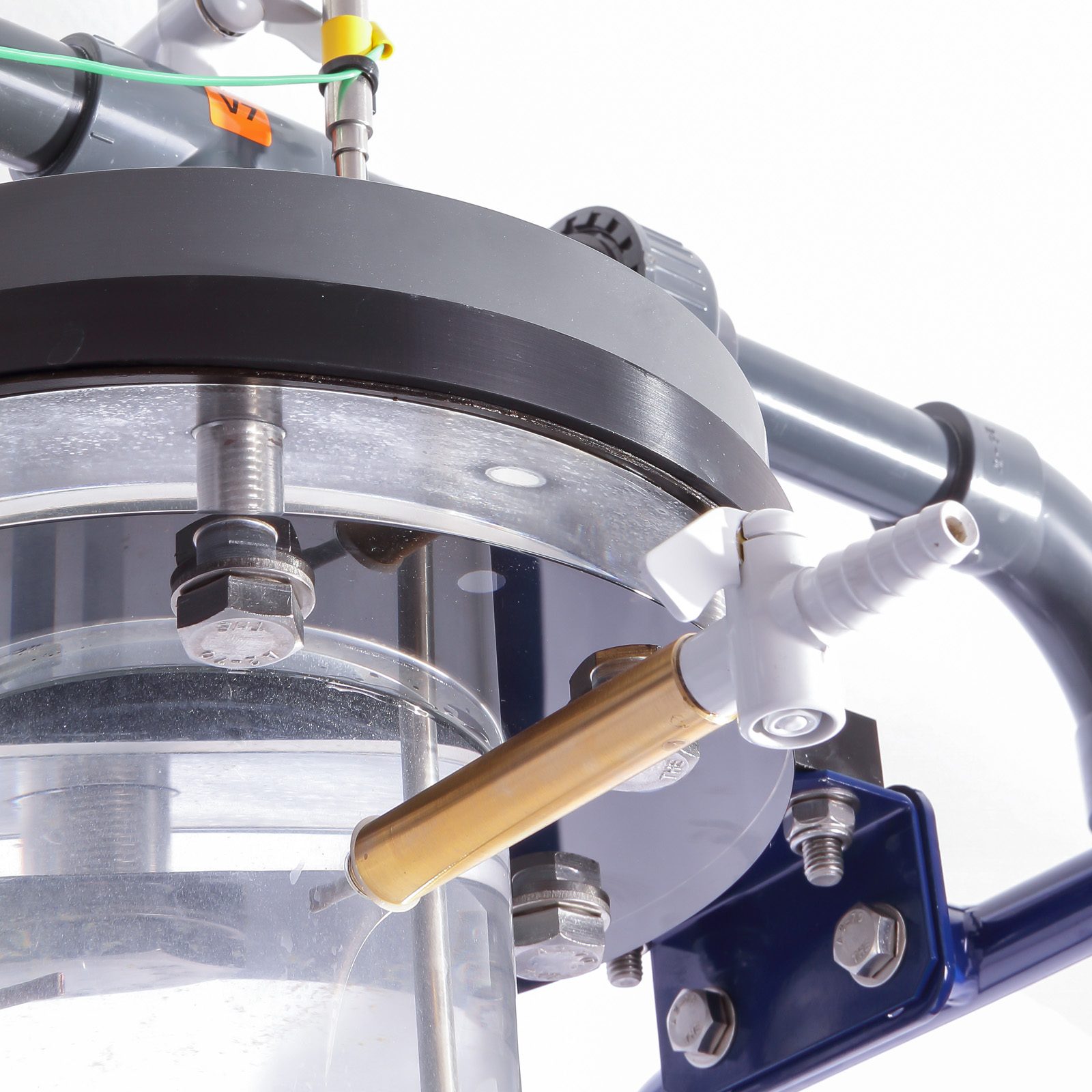

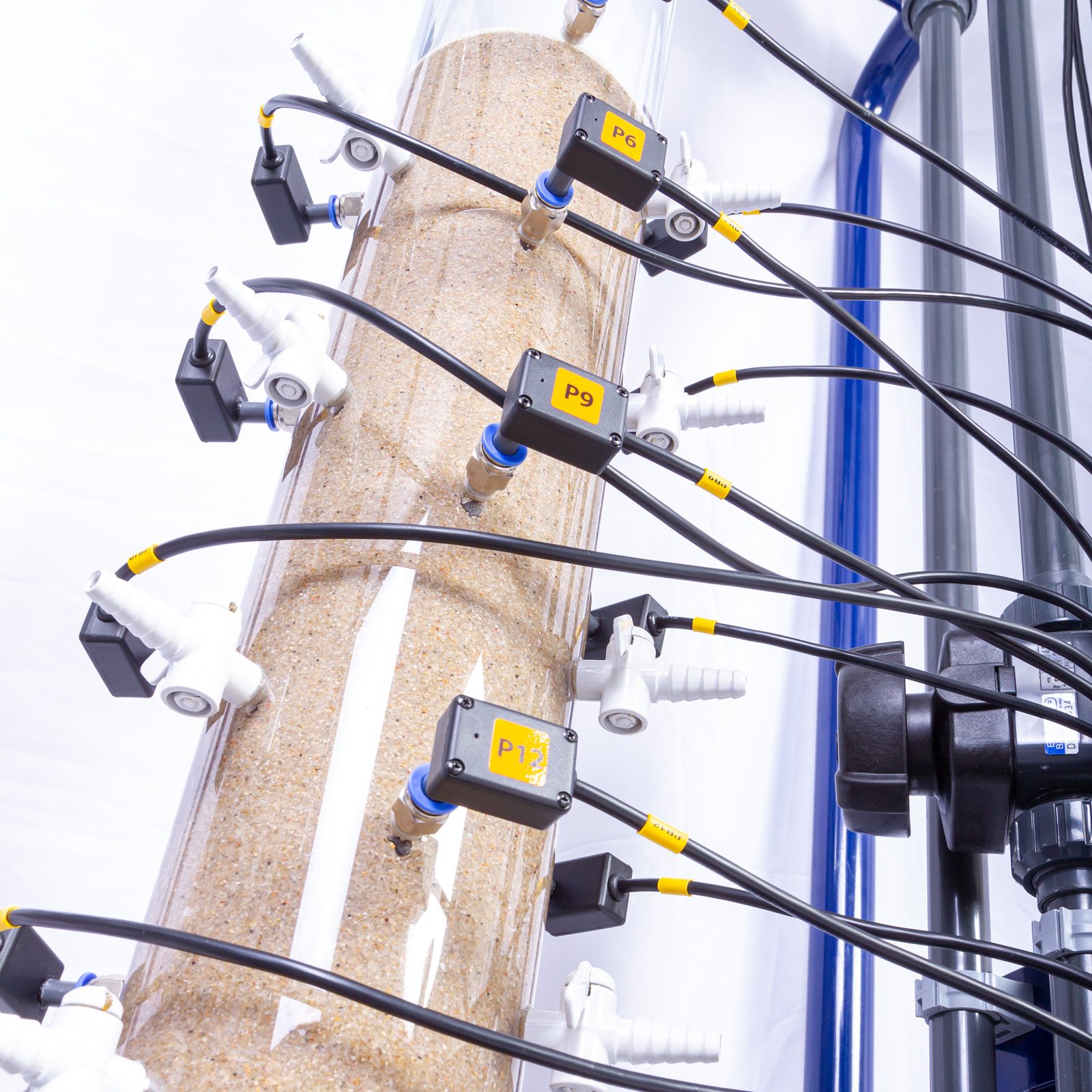

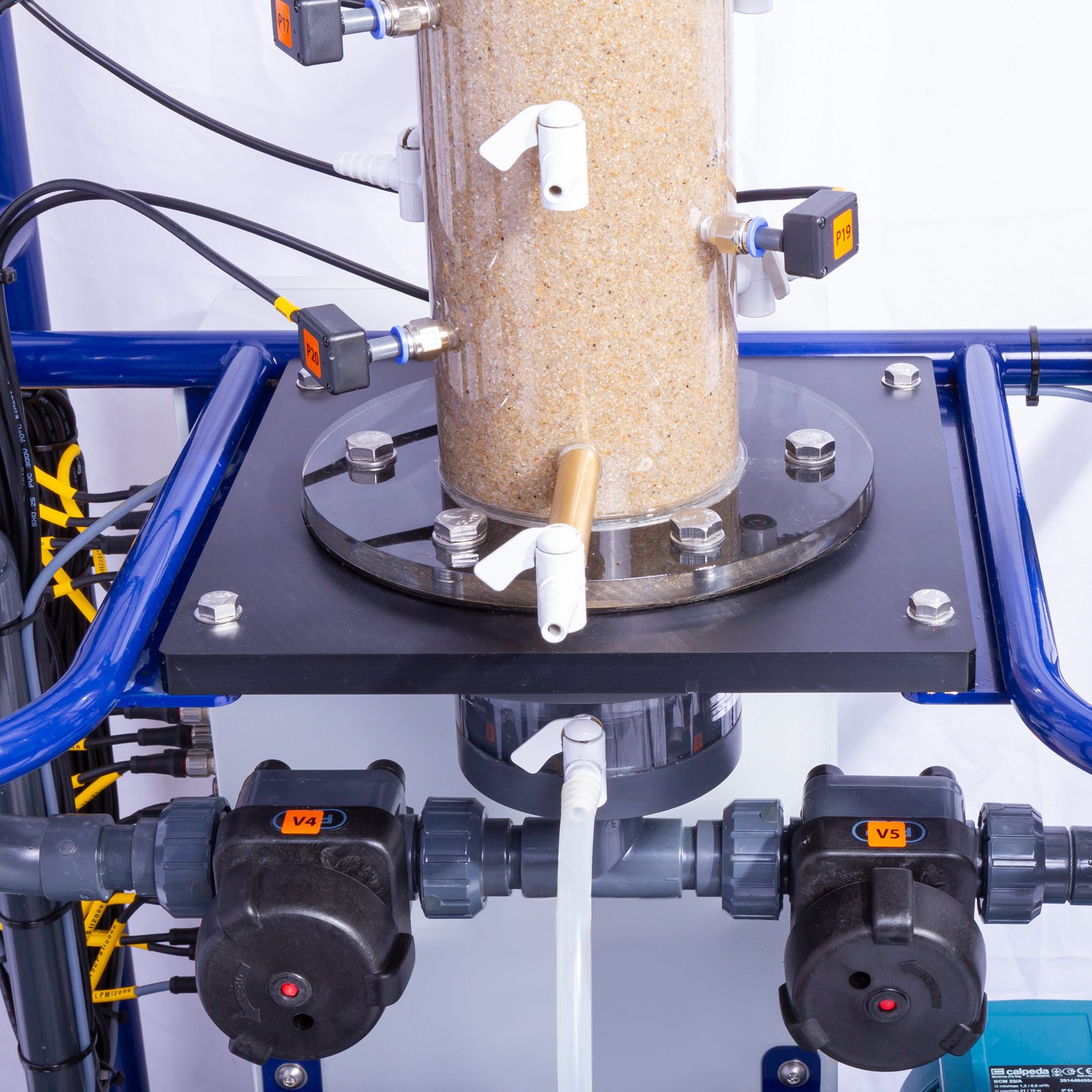

La colonna filtrante per letto profondo Armfield è un’unità acrilica trasparente con un’estremità flangiata per consentire un facile accesso. Il terreno è supportato su una rete di garza resistente alla corrosione sottostante, imballata con 1 kg di Ballotini da 10 mm per garantire una buona distribuzione dell’acqua di lavaggio. I tubi di campionamento a fessura inseriti attraverso la parete penetrano nel mezzo e sono dotati di valvole di controllo in modo che i campioni di sospensione possano essere prelevati isocineticamente. I sensori di pressione sono montati sulla colonna a 40 mm di distanza, inclinati a 60° consentendo la registrazione della caduta di pressione attraverso la colonna.

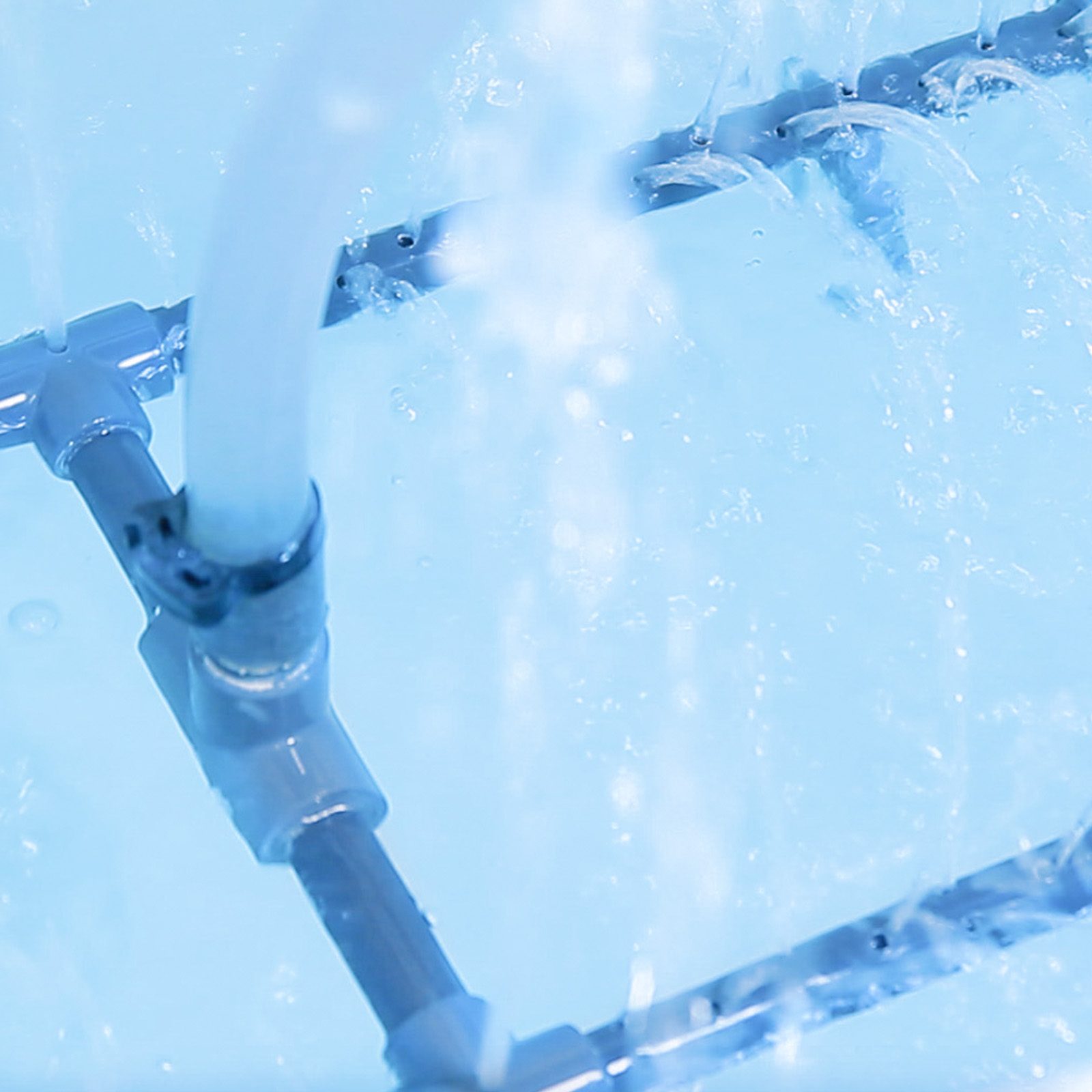

Queste sonde di campionamento e sensori di pressione sono posizionate a intervalli di 40 mm di profondità, ma sfalsate in posizione, oltre 0,8 m di profondità. Di conseguenza, è possibile misurare profili completi di variazioni di concentrazione nella sospensione e di variazione di pressione durante il funzionamento del filtro. La colonna può essere utilizzata come filtro a pressione fino a 1 bar. Il sistema di servizio fornito comprende una pompa, serbatoi di raccolta, sensori di flusso, valvole di controllo, dispositivo di spruzzatura, porte di campionamento e 21 sensori di pressione.

Struttura metallica con sezione di prova trasparente per l’osservazione

Registrazione dati tramite PC

Autonomo

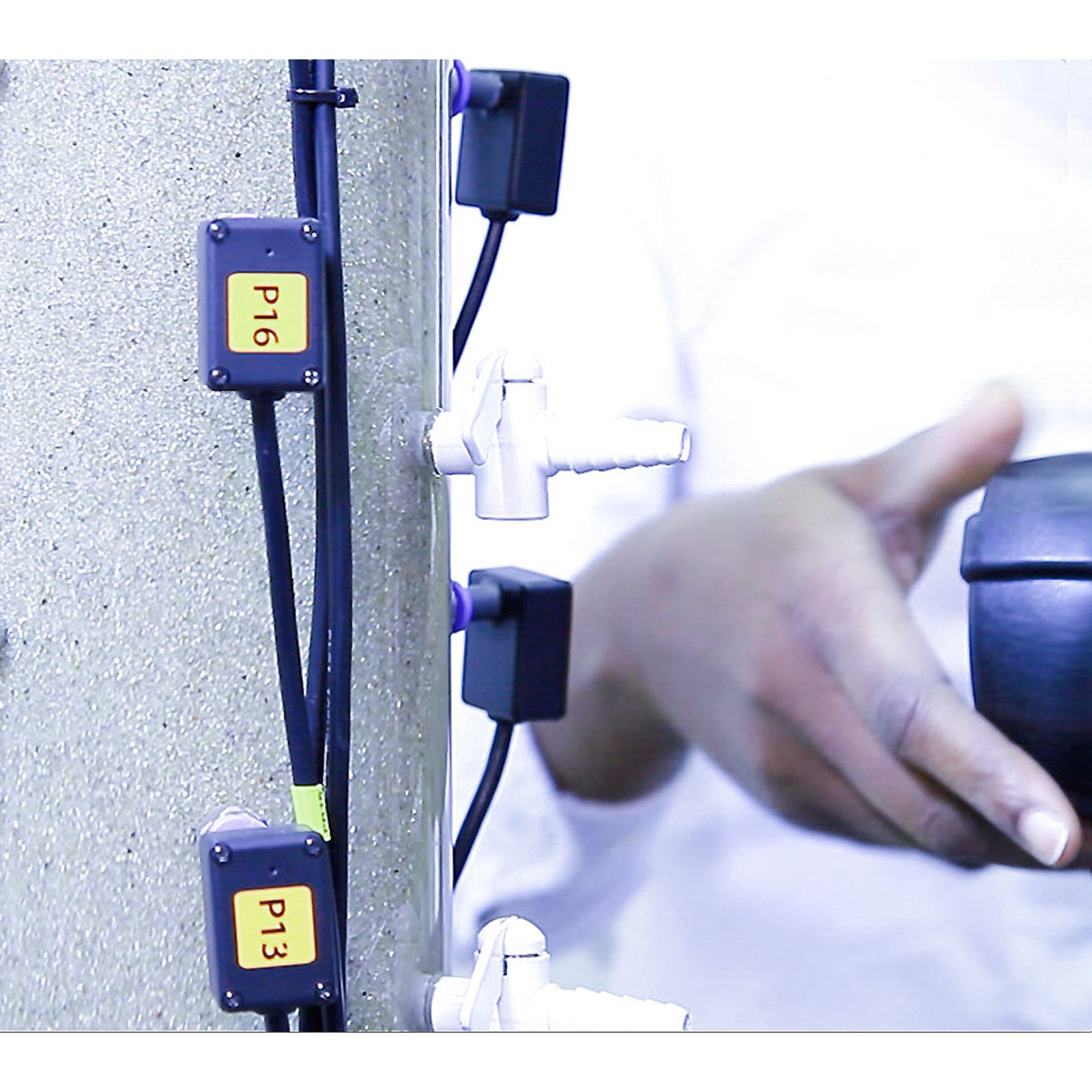

Sensori di pressione elettronici

Misuratore di portata ad ultrasuoni

Manuale operativo con esercitazioni didattiche

Categorie: Educativo, Ambientale, Geologia e geografia, Serie W – Trattamento delle acque, Colonna filtro a letto profondo W5 MKII

Disponibilità: Su richiesta

Documentazione

Scheda tecnica (PDF)
