S6-MKIII Canale standard per insegnamento e ricerca

Il canale di flusso del laboratorio Armfield S6-MKIII è uno degli strumenti più importanti a disposizione dell’idraulica o dell’ingegnere civile, sia esso impegnato nell’insegnamento dei principi di base o nella ricerca di soluzioni a problemi pratici.

Armfield

Il canale di flusso del laboratorio S6-MKIII è uno degli strumenti più importanti a disposizione dell’idraulica o dell’ingegnere civile, impegnato nell’insegnamento dei principi di base o nella ricerca di soluzioni a problemi pratici. Molte applicazioni nella meccanica dei fluidi sono associate al flusso dell’acqua attraverso un canale aperto dove l’acqua ha una superficie libera esposta all’aria a pressione atmosferica.

I canali sono disponibili in diverse lunghezze da 5 a 17,5 metri aumentando con incrementi di 2,5 metri. I canali Armfield sono installati in istituti di istruzione e ricerca in tutto il mondo.

È disponibile una gamma completa di accessori e strumenti di misura, tra cui il controllo dello scarico, la generazione di onde e un circuito chiuso per gli studi sul trasporto dei sedimenti.

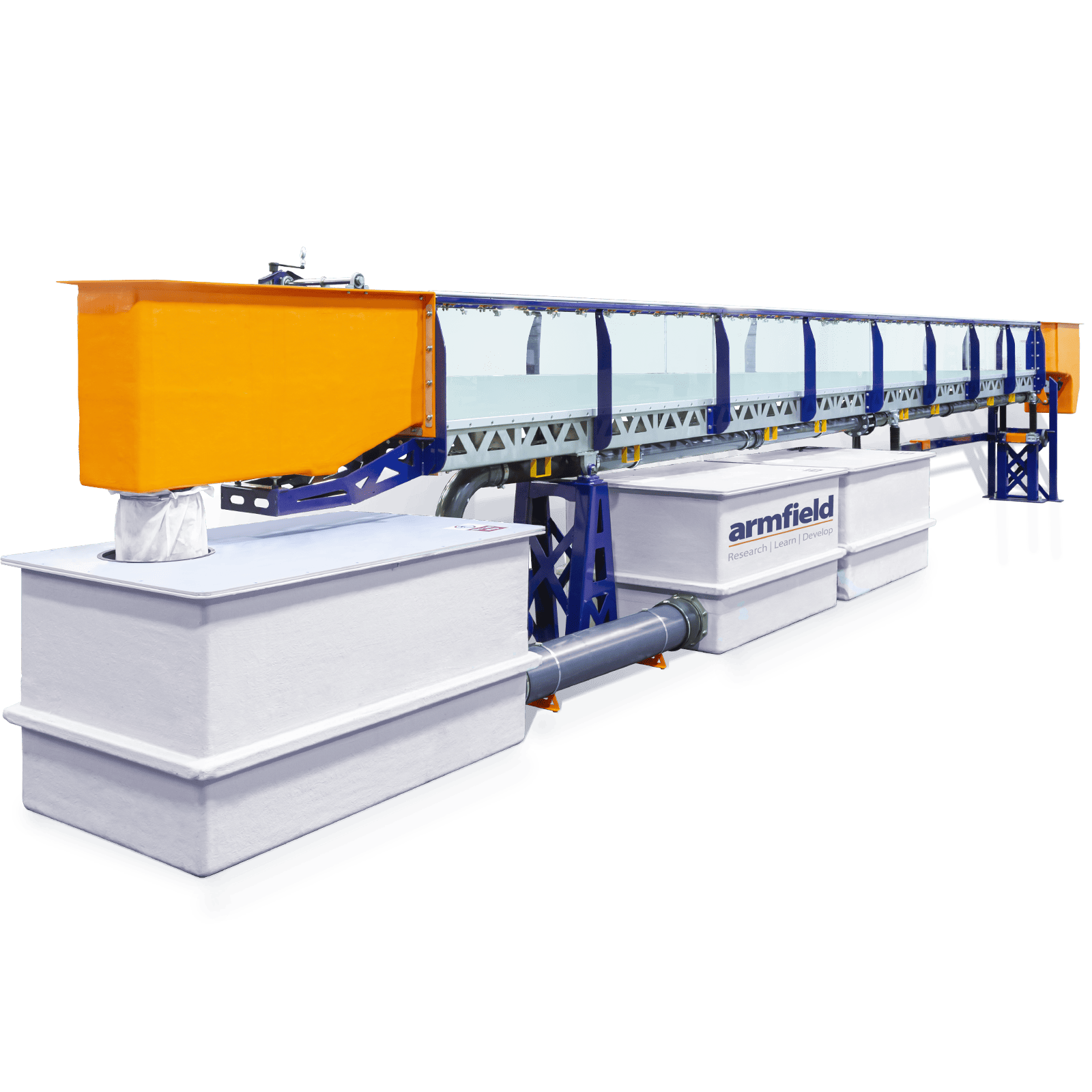

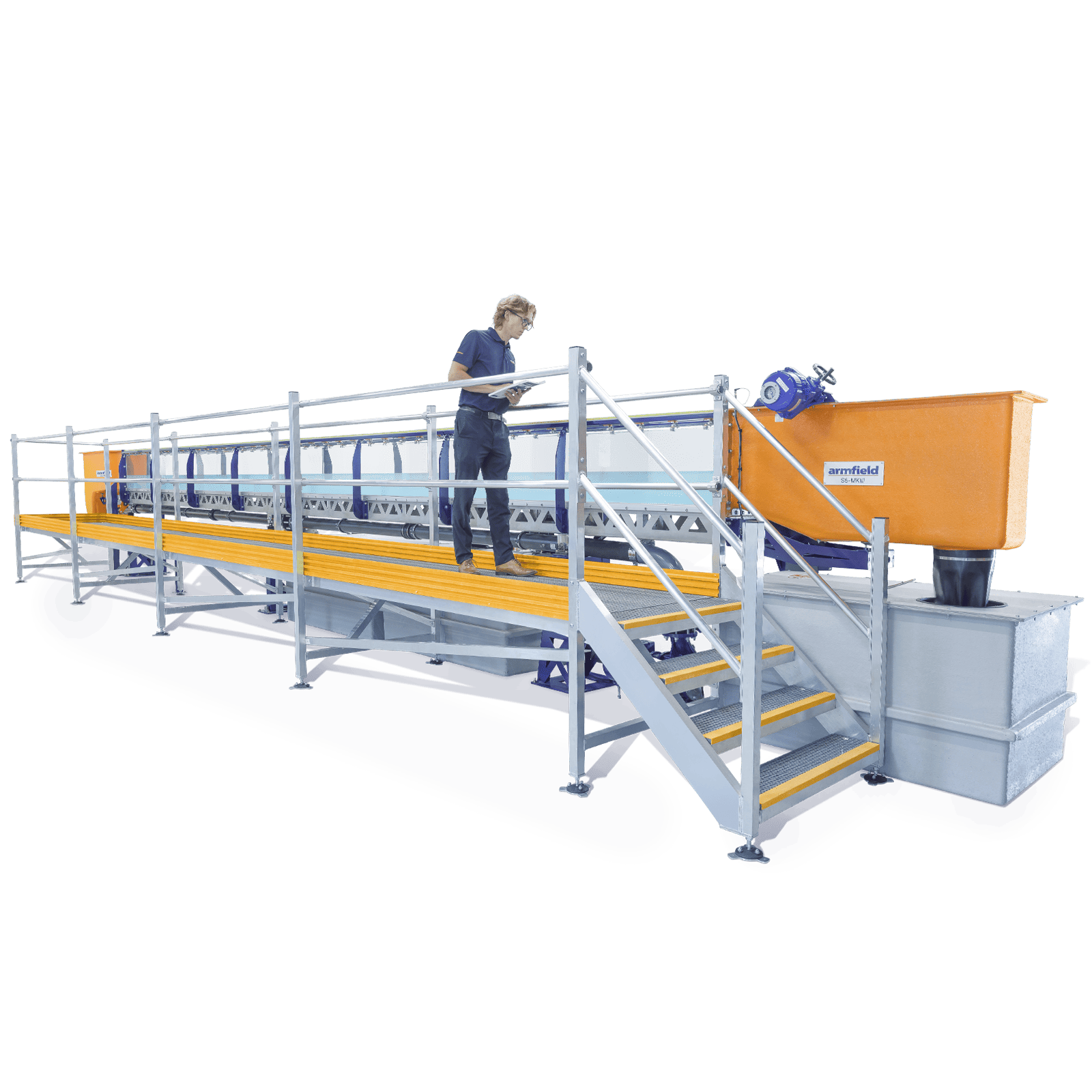

Un canale artificiale inclinabile con lati in vetro autonomo per esperimenti nei laboratori di meccanica dei fluidi, lavori di progetto e attività di ricerca

Il canale operativo del canale è assemblato da sezioni modulari di 2,5 m di lunghezza. È disponibile un’ampia scelta di lunghezze standard da 5 m in su

La sezione trasversale del canale è larga 300 mm e profonda 450 mm

Un letto in acciaio inox ad alta precisione fabbricato fornisce resistenza e rigidità eccellenti, eliminando la necessità di un sottotelaio separato.

Non sono necessarie regolazioni diverse dalle stazioni di sollevamento per impostare e mantenere l’attrezzatura, ottenendo deformazioni tipiche del letto migliori di 1 mm

Ogni canale incorpora un serbatoio di scarico dotato di uno stramazzo regolabile e di un tubo di pescaggio per evitare spruzzi e rumore

Un misuratore di portata elettromagnetico è incorporato come standard

È disponibile una gamma completa di accessori e strumenti opzionali per integrare le capacità del canale artificiale di base

Il ricircolo a circuito chiuso è un’opzione per gli studi sul trasporto dei sedimenti

Ingegneria

L’aspetto più importante di un canale inclinabile è mantenere l’integrità della sezione di lavoro. Per raggiungere questo obiettivo è necessario un design estremamente rigido che assicuri quasi nessuna deflessione indipendentemente dal carico o dall’inclinazione.

Esperimenti e ricerche

Il canale artificiale Armfield S6-MKIII è stato sviluppato nel corso di 30 anni di produzione continua e gli esemplari sono installati in istituti di istruzione e ricerca in tutto il mondo.

I canali sono disponibili in diverse lunghezze per adattarsi all’applicazione, versioni corte per indagini di base e versioni più lunghe per indagini su profili di flusso gradualmente variati con flusso del canale non uniforme.

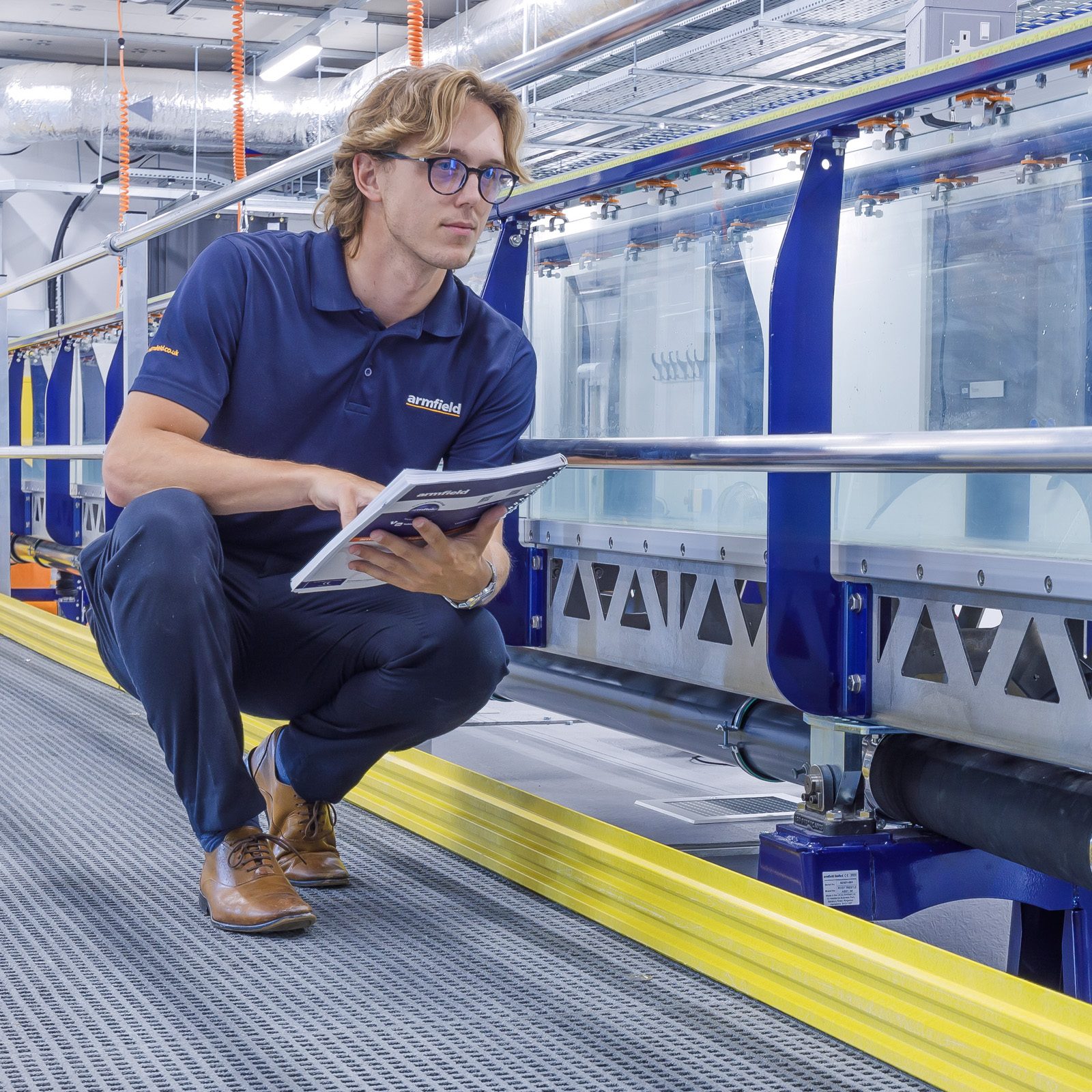

Preciso per l’istruzione e la ricerca

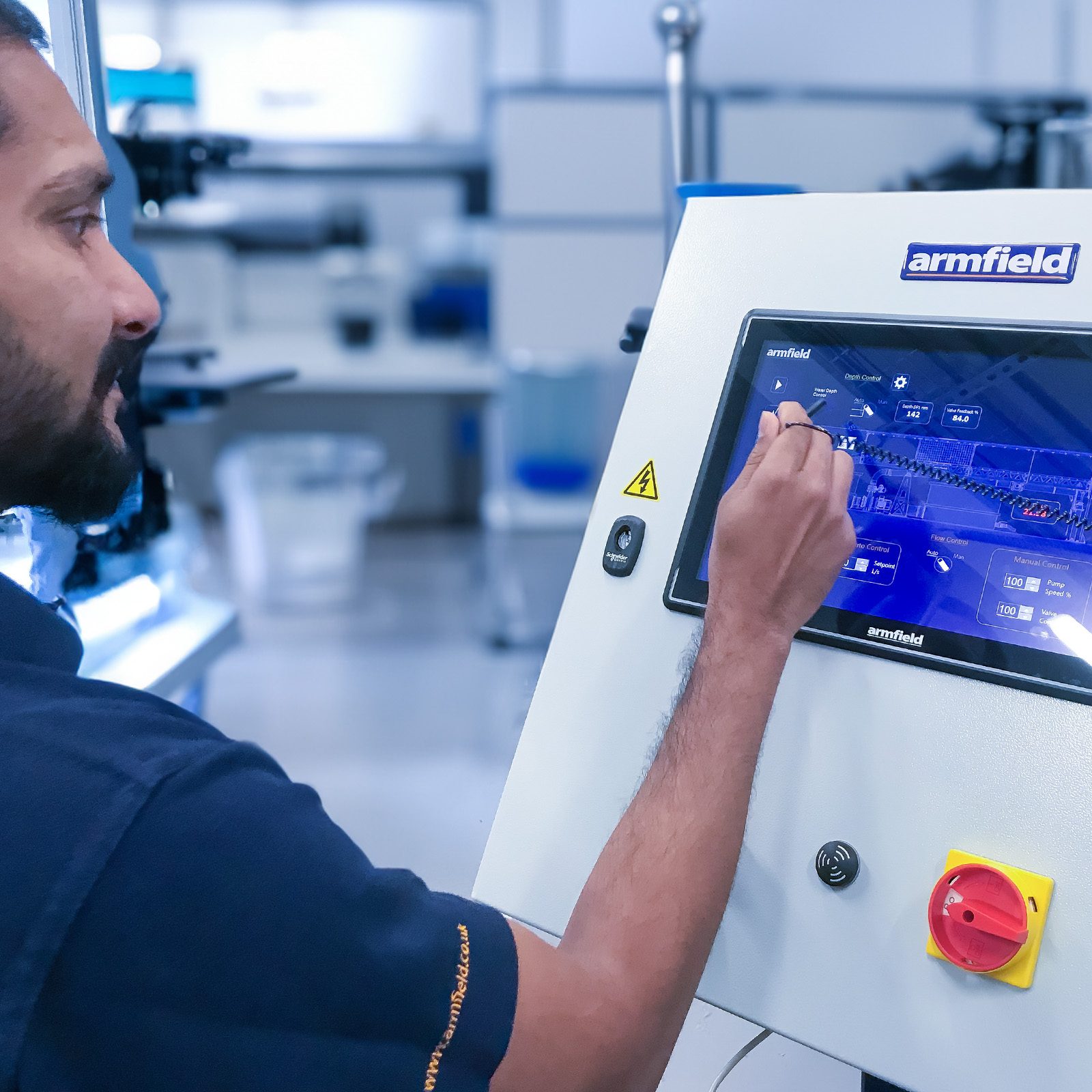

Software fornito di serie con touch screen da 15” ad alta definizione

Progettato per una facile visibilità: lati in vetro temperato, supporti laterali sottili e altezza di visione confortevole

Costruzione modulare fornita in sezioni pre-vetrate per un montaggio facile e veloce in cantiere

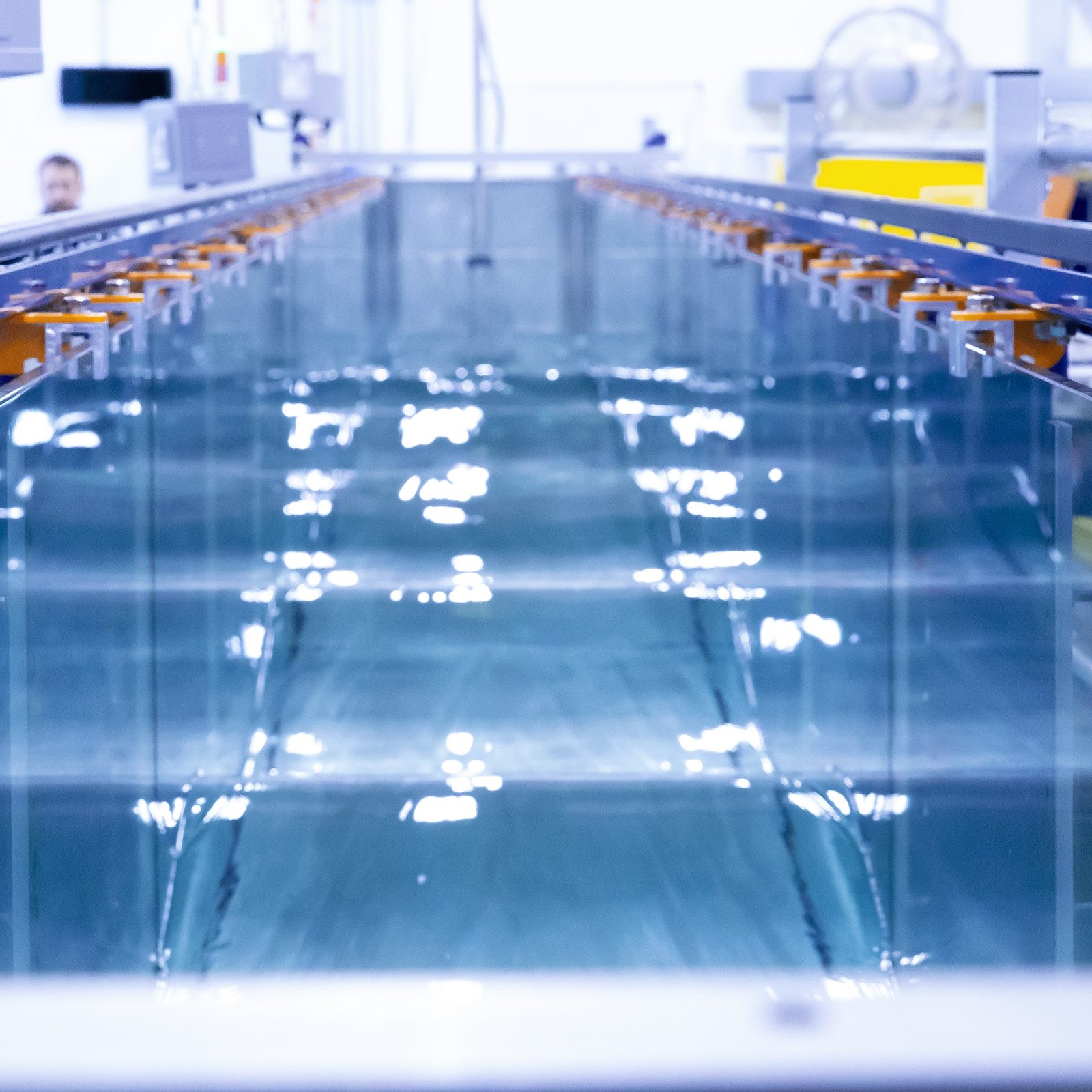

Opzioni di generazione delle onde che possono essere utilizzate per propagare onde casuali o regolari nella sezione di lavoro

Sezioni opzionali della finestra con base in vetro per l’analisi (PIV).

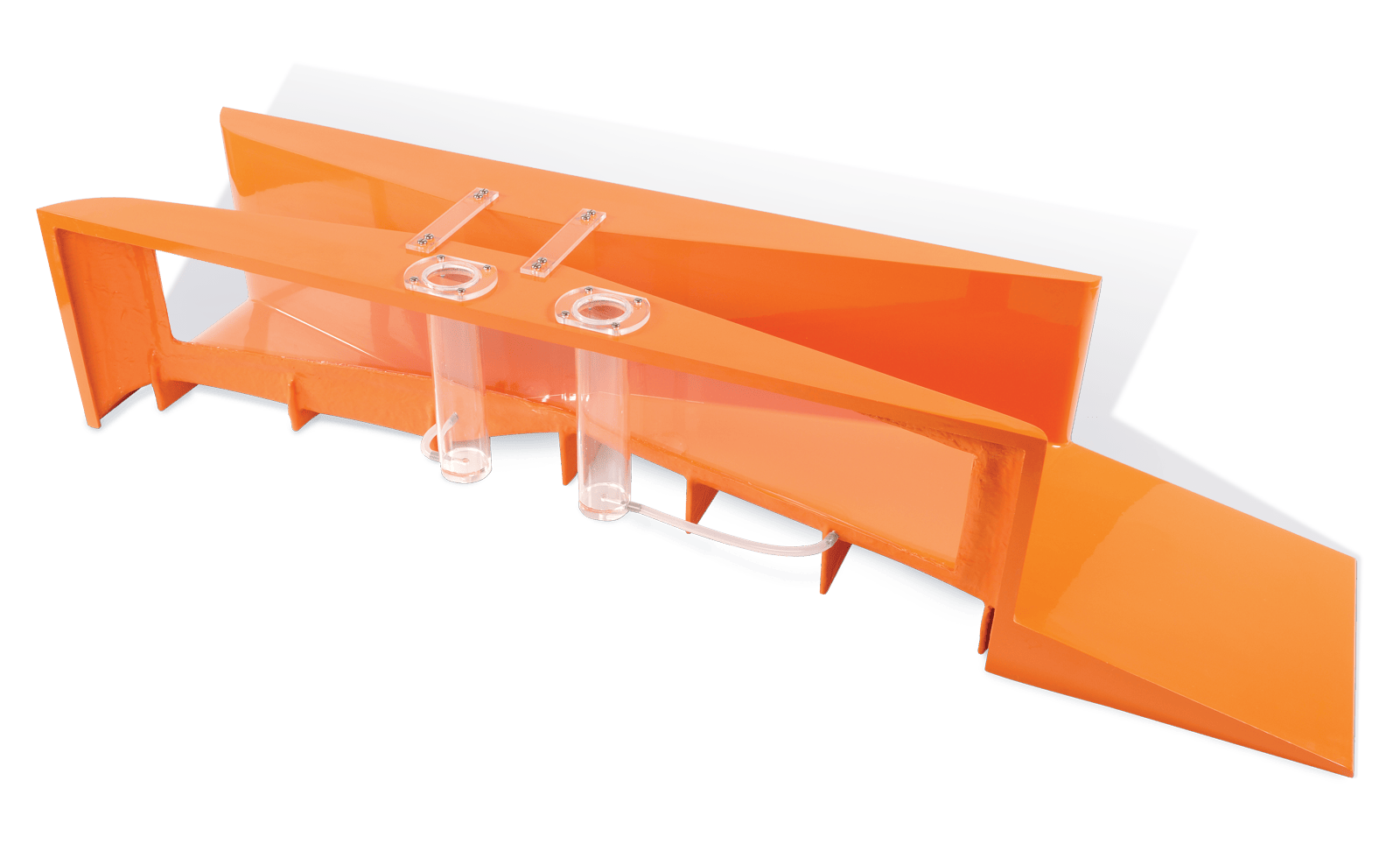

Accessori – Canale artificiale standard S6-MkIII

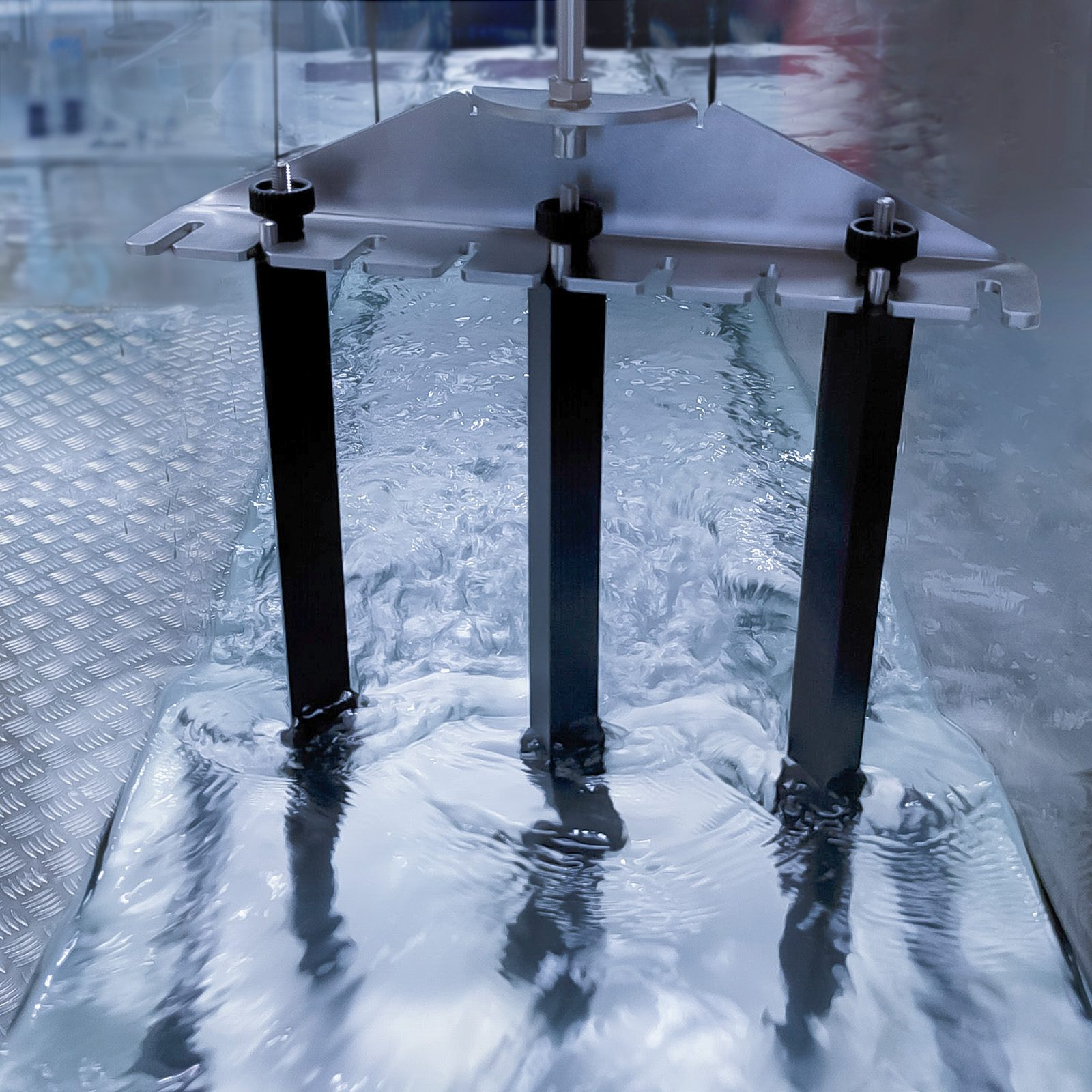

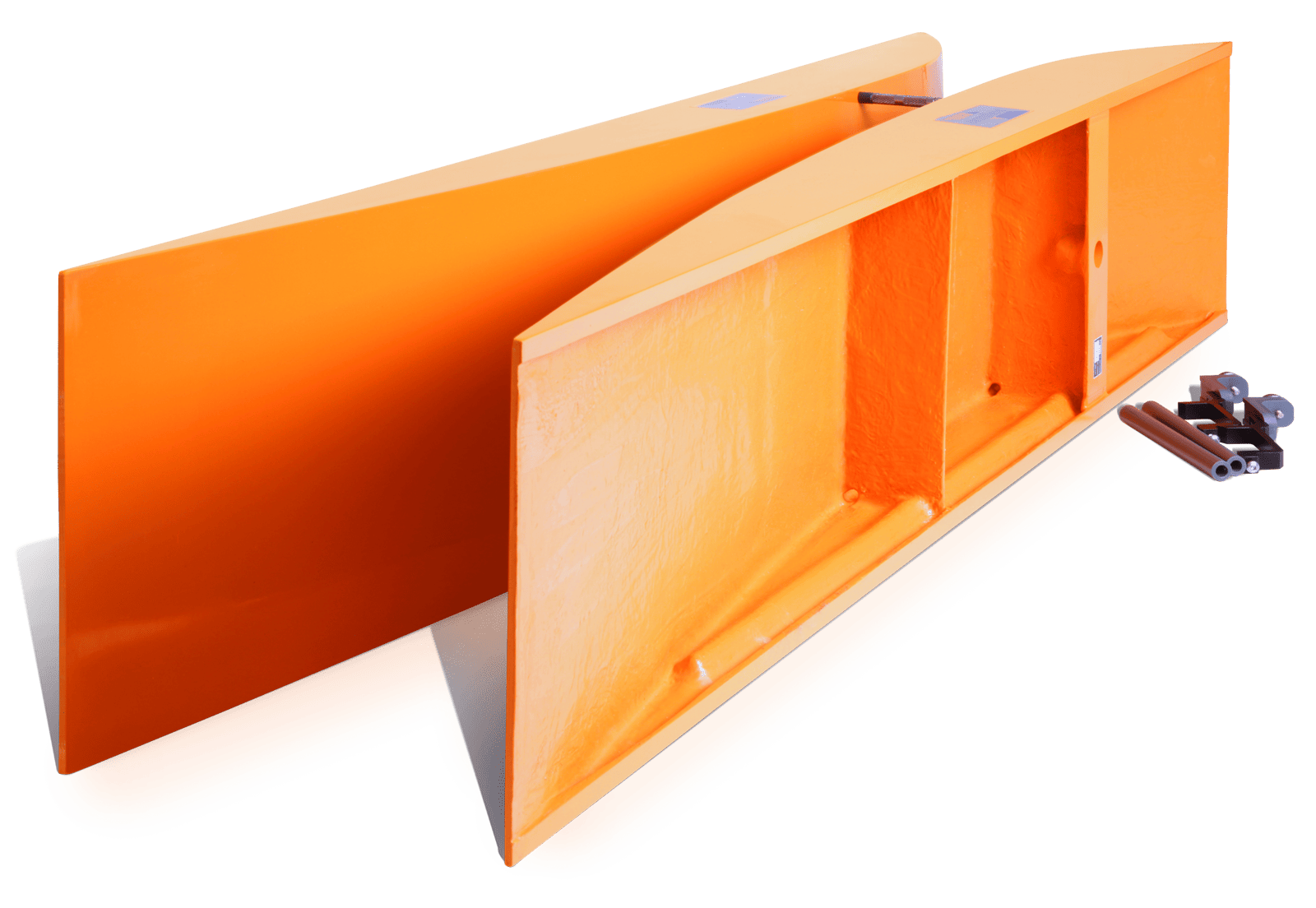

È possibile selezionare una gamma completa di accessori. Questi forniscono la base per un gran numero di pratiche

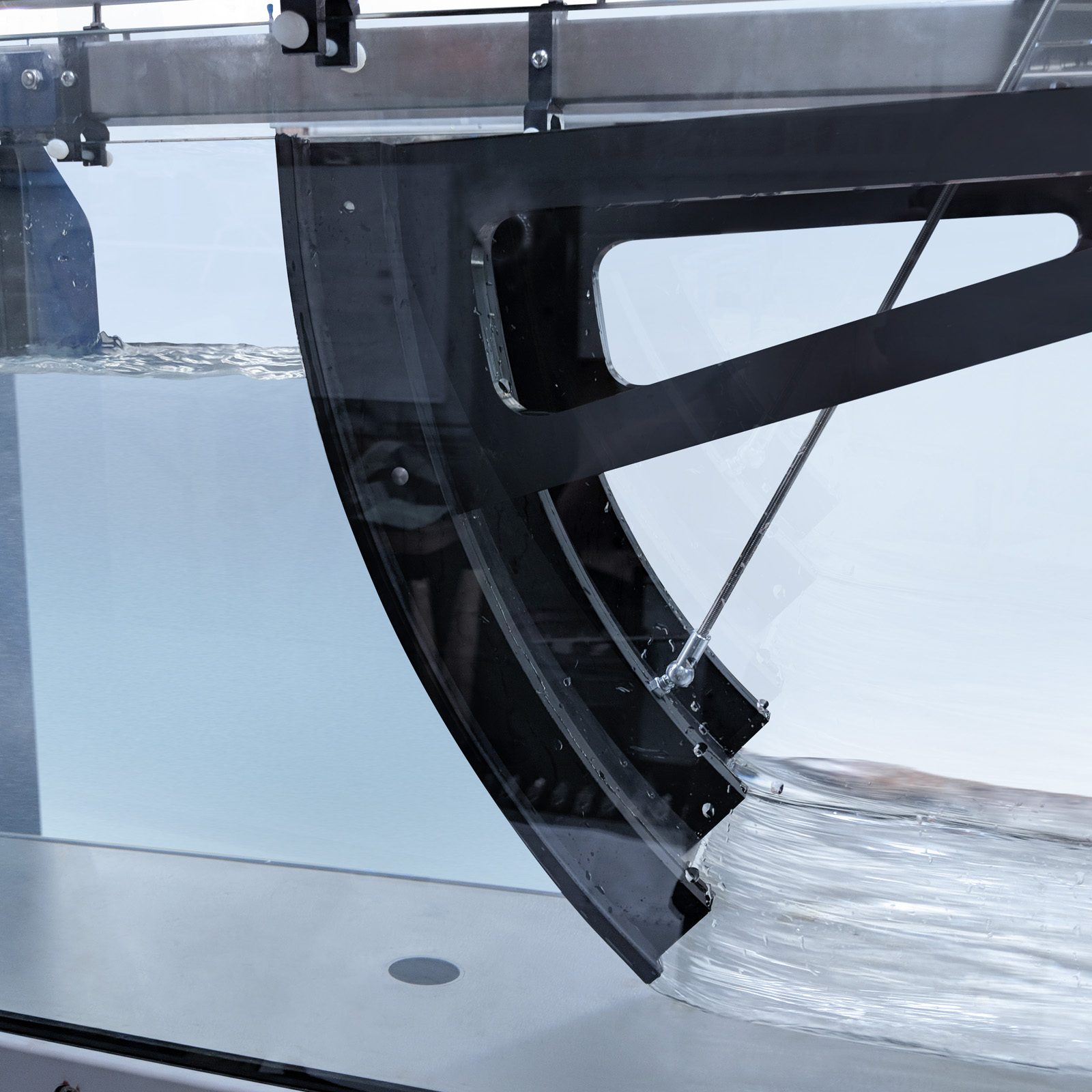

esperimenti sul flusso in canali aperti, compreso l’uso e il funzionamento di strutture di regolazione e misurazione.

S6-MKIII-PJ: sistema di jack di potenza

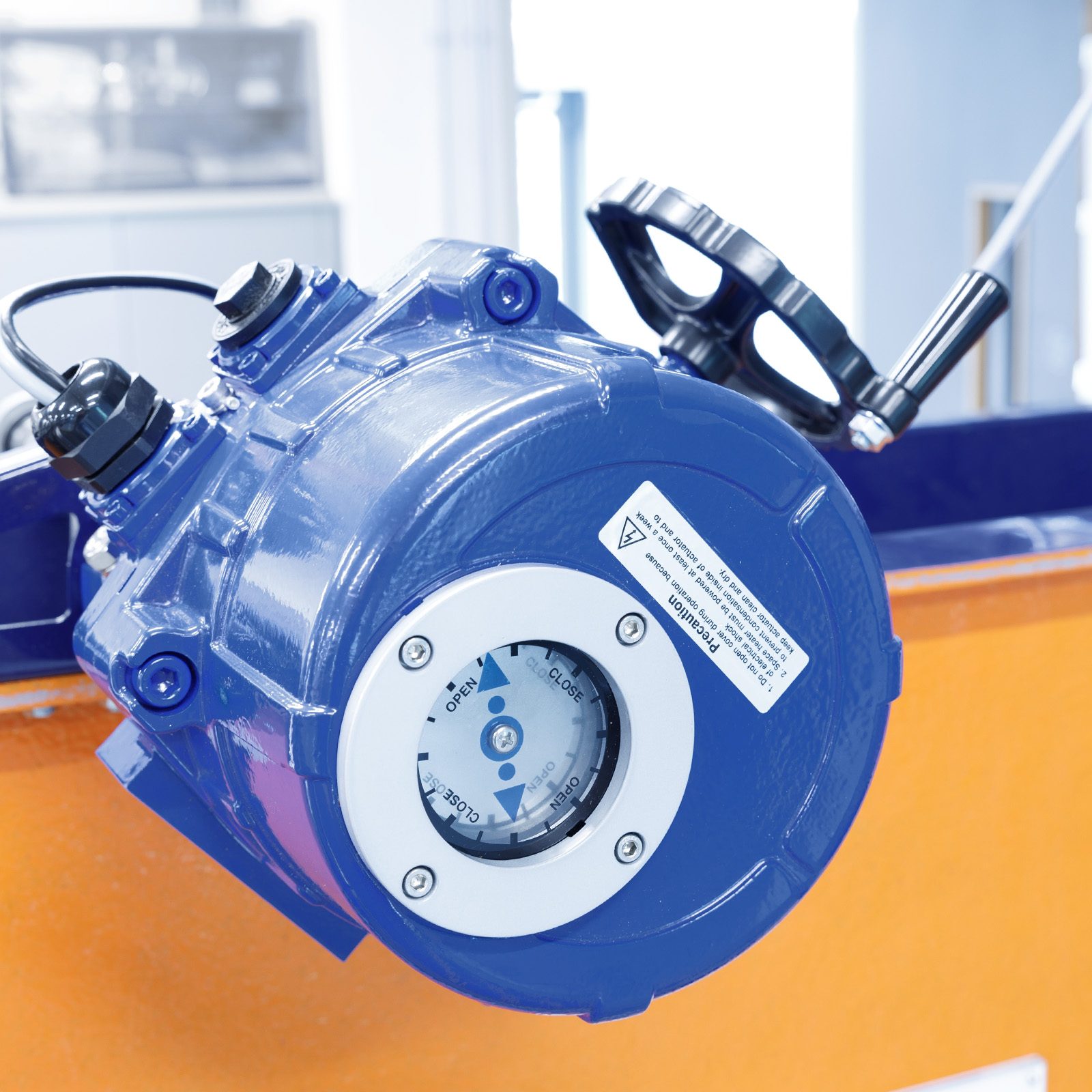

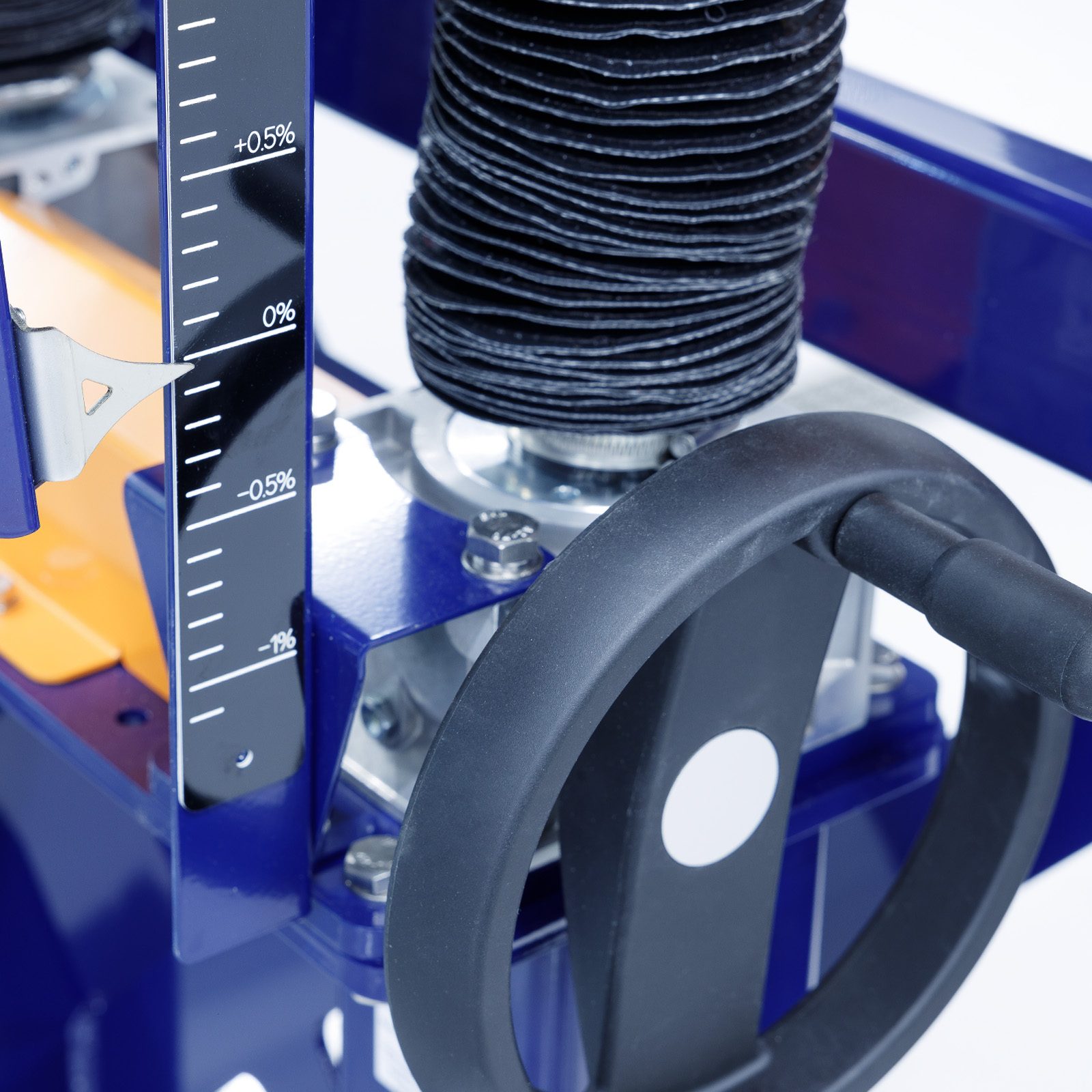

Il canale inclinabile Armfield è dotato di un sistema di sollevamento meccanico di precisione collegato attraverso una serie di stazioni di sollevamento di supporto. Il sistema di sollevamento può essere azionato manualmente tramite un volantino o azionato a motore e incorporato nel sistema di controllo.

Categorie: Civile, Educativo, Ambientale, Serie S – Idraulica applicata e idrologia

Disponibilità: Su richiesta

Specifiche tecniche

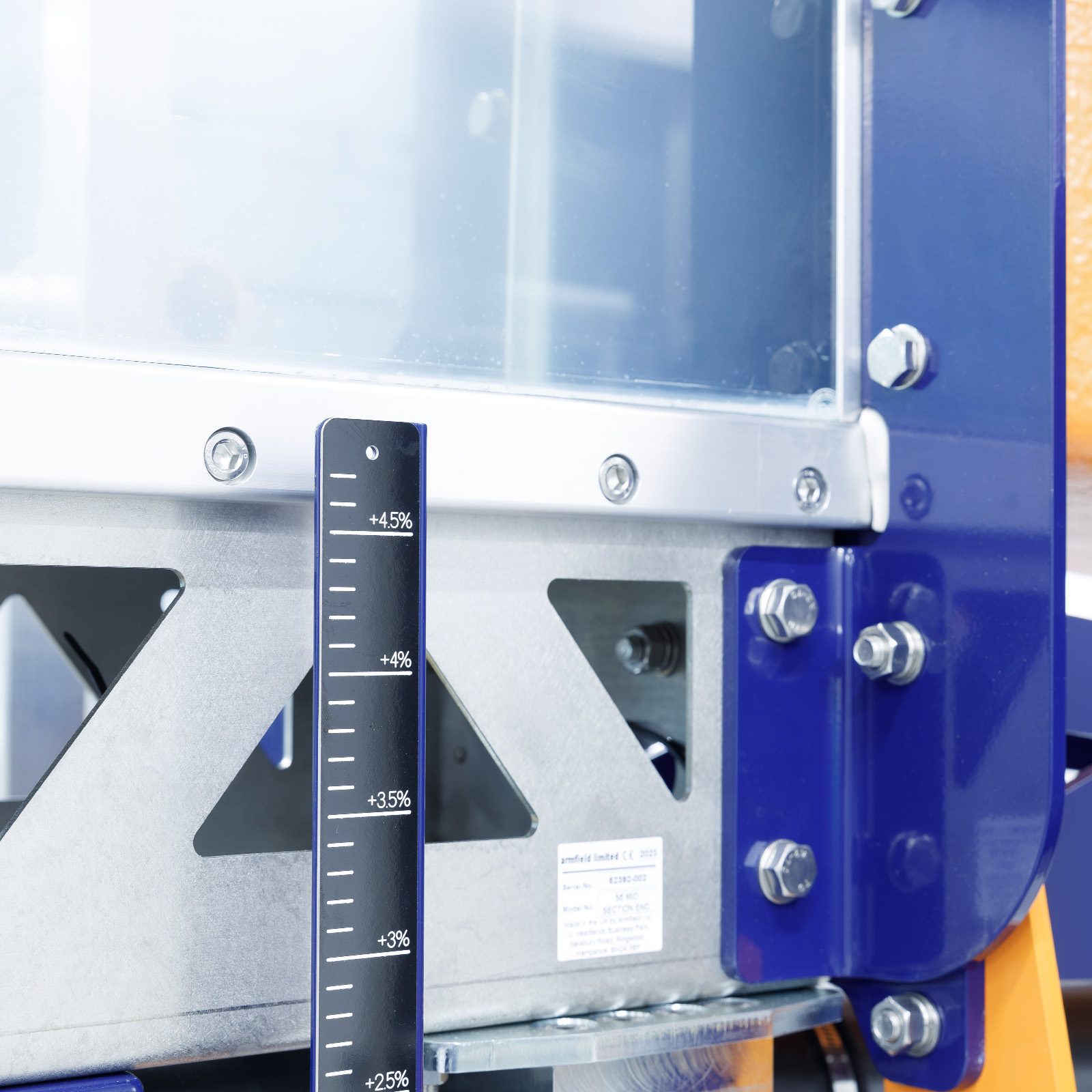

• +ve pendenza 1: 40 massimo (1,4º)
• -ve pendenza 1: 200 massimo (0,28º)
• (con incrementi modulari di 2,5 m): 5m

Documentazione

Scheda tecnica (PDF)
