S11 – Unità di flusso dell’acqua sotterranea

L’Unità di flusso delle acque sotterranee S11 è in grado di dimostrare su piccola scala i principi idrologici del flusso delle acque sotterranee e le loro applicazioni.

L’Unità di flusso delle acque sotterranee S11 è un apparato da banco in grado di dimostrare, su piccola scala, i principi idrologici del flusso delle acque sotterranee e le loro applicazioni a determinate costruzioni ingegneristiche. Le dimostrazioni interessano geologi e geografi interessati ai flussi d’acqua sotterranei.

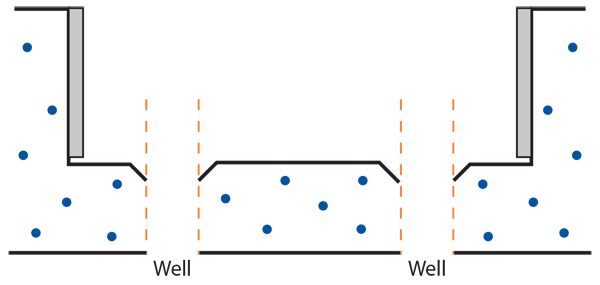

L’attrezzatura è preziosa in qualsiasi corso pratico relativo all’ingegneria delle risorse idriche. Vengono facilmente eseguite dimostrazioni dei rischi di alluvioni associati ai lavori di drenaggio del terreno, all’uso di pozzi per l’estrazione dell’acqua, al drenaggio e al drenaggio di laghi e polder.

L’unità di flusso delle acque sotterranee Armfield consente di impostare rapidamente semplici situazioni di flusso tridimensionale e di effettuare misurazioni dei livelli piezometrici nelle posizioni appropriate all’interno del modello.

Inoltre vengono fornite le informazioni didattiche e gli accessori appropriati, gli istruttori e gli studenti di idrologia ingegneristica possono facilmente costruire ulteriori situazioni modello per lo studio.

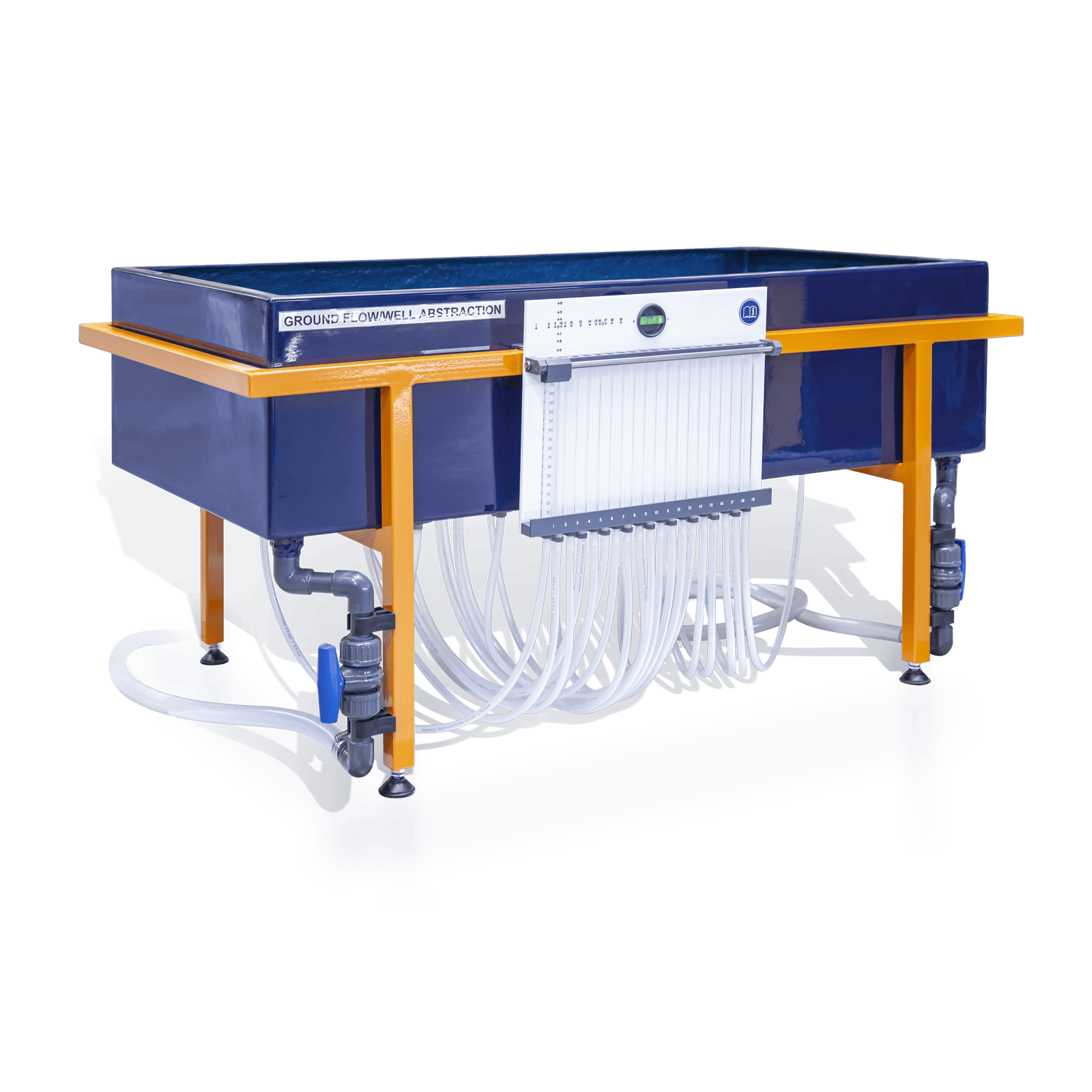

Il serbatoio della sabbia è realizzato in plastica rinforzata con vetro per una maggiore durata in servizio ed è situato in un telaio in acciaio dolce verniciato progettato per essere posizionato su un banco da laboratorio.

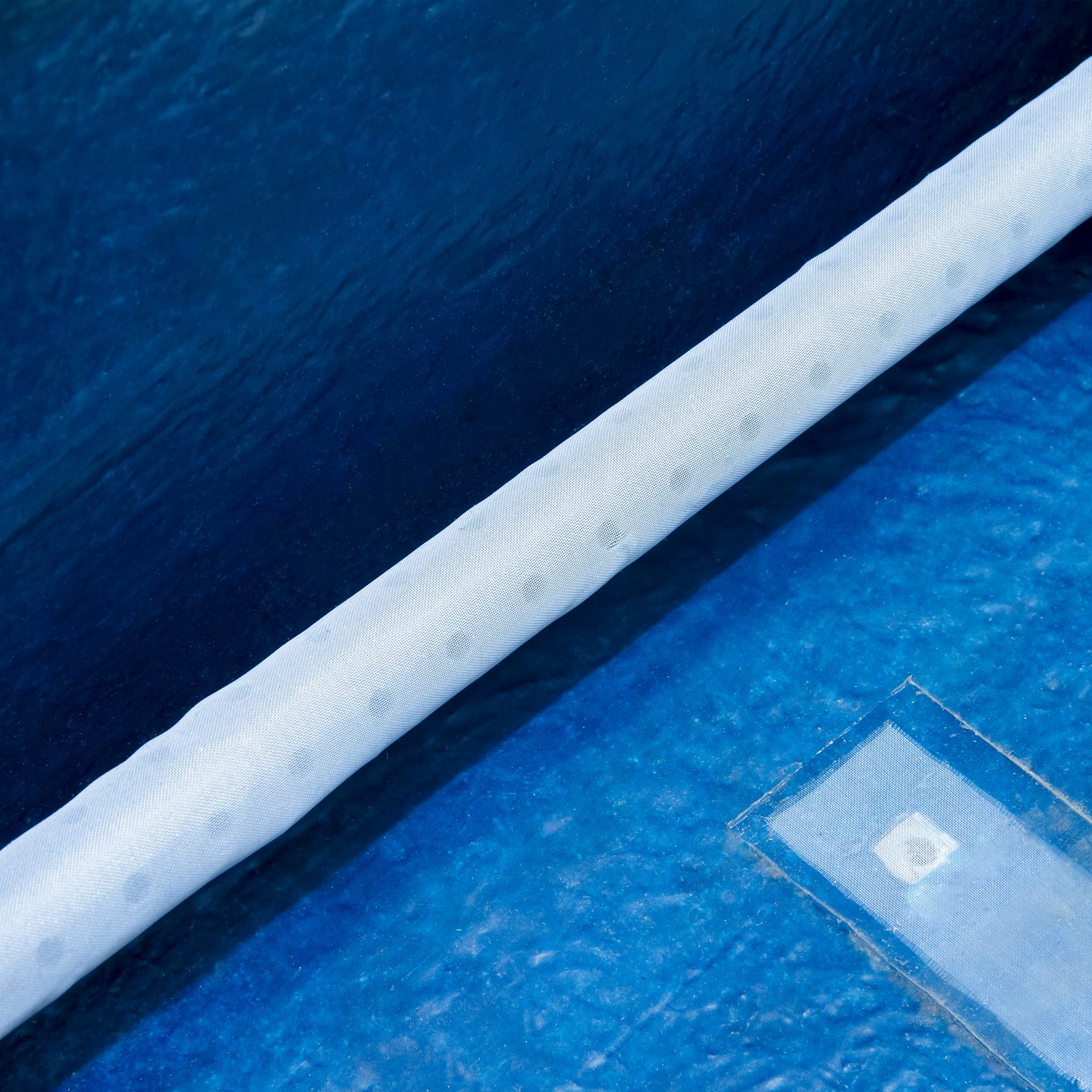

A ciascuna estremità del serbatoio della sabbia è installato un ingresso/uscita diffusa dell’acqua con relativa valvola di controllo del flusso. Questa struttura consente di stabilire la falda freatica desiderata per le varie dimostrazioni del flusso delle acque sotterranee.

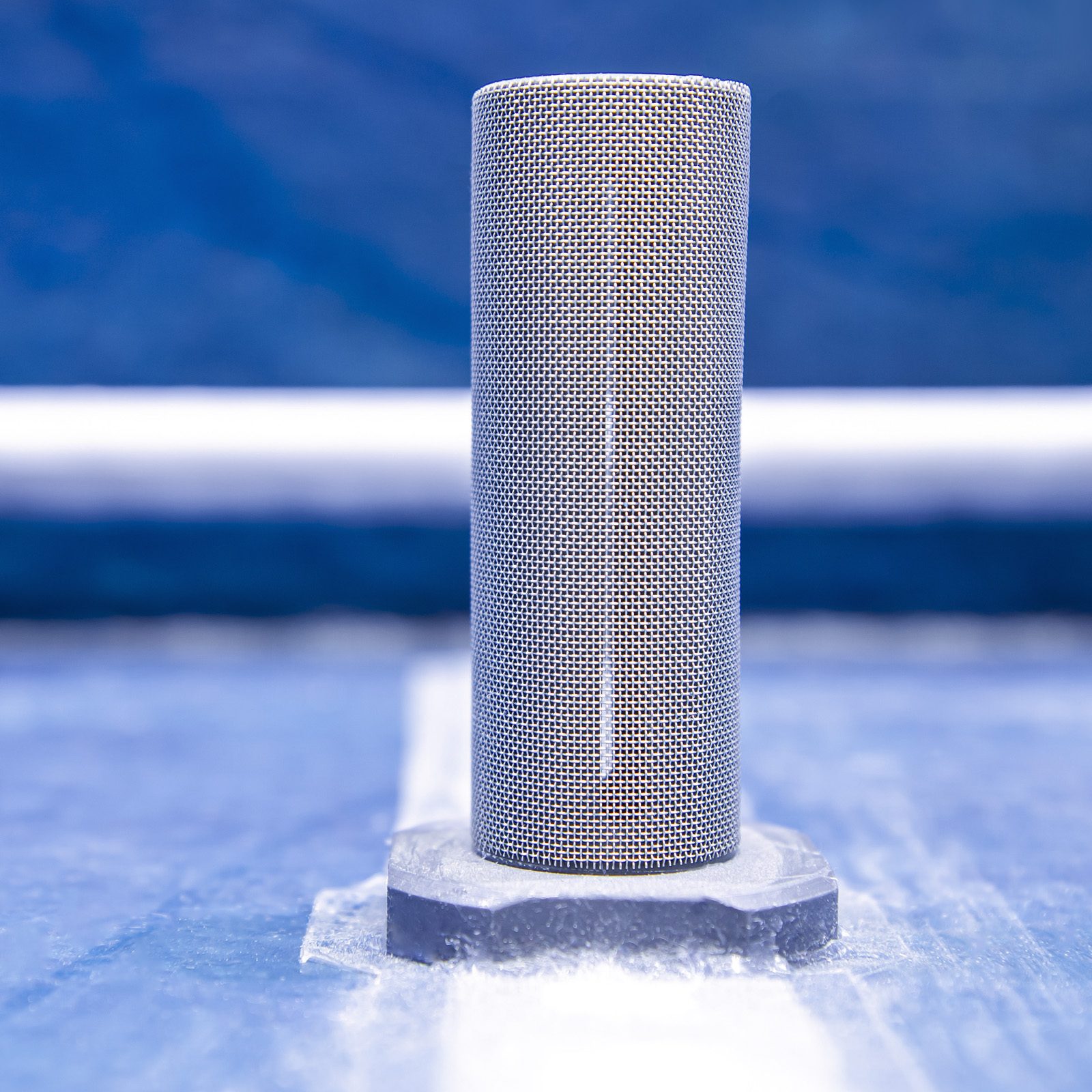

Due pozzi con rubinetti di controllo alla base della vasca consentono studi di estrazione.

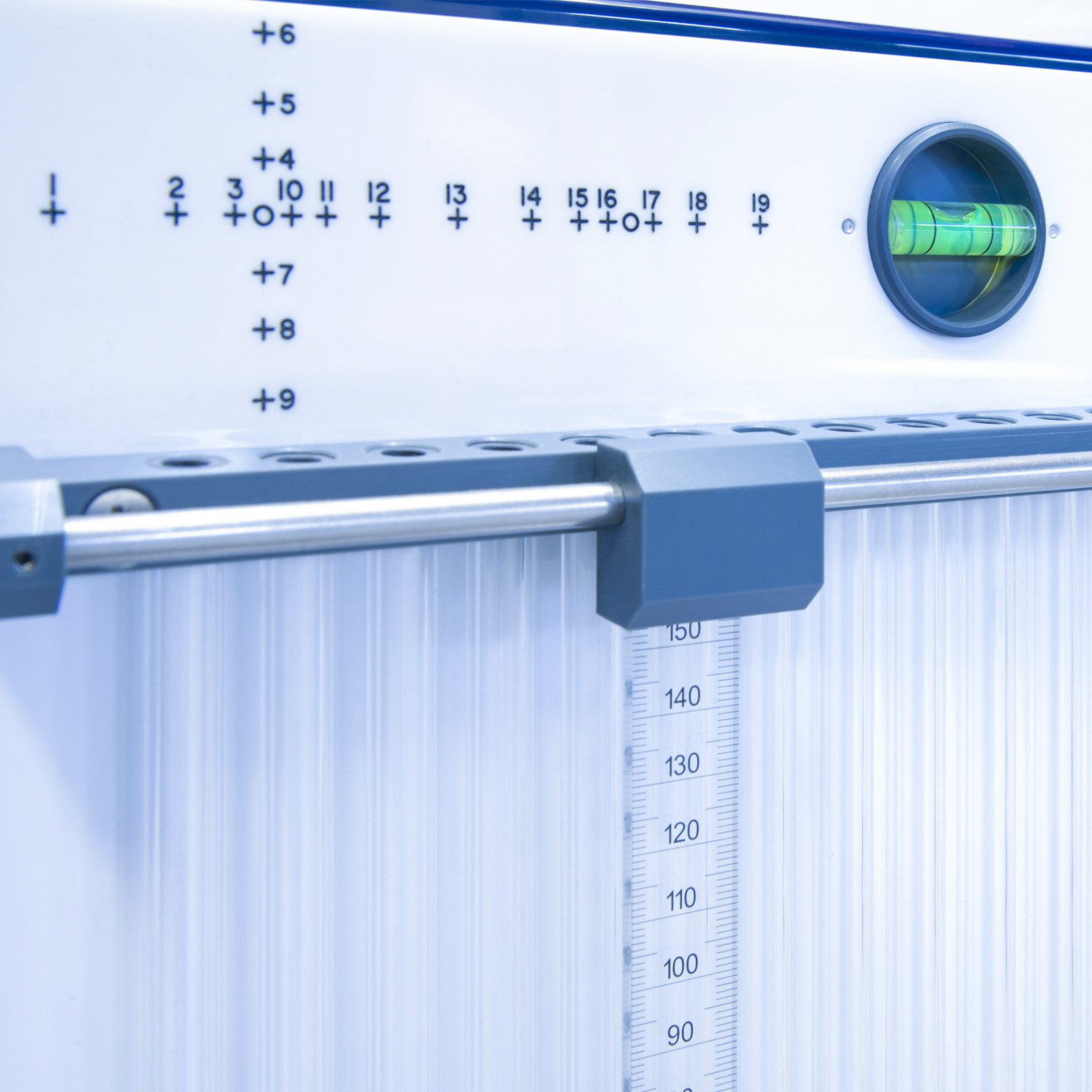

Diciannove prese alla base del serbatoio disposte a croce sono collegate ad un piezometro multitubo posto lateralmente al serbatoio. Questi indicano il profilo della falda freatica nella sabbia.

Un cursore scorrevole consente la misurazione di qualsiasi livello.

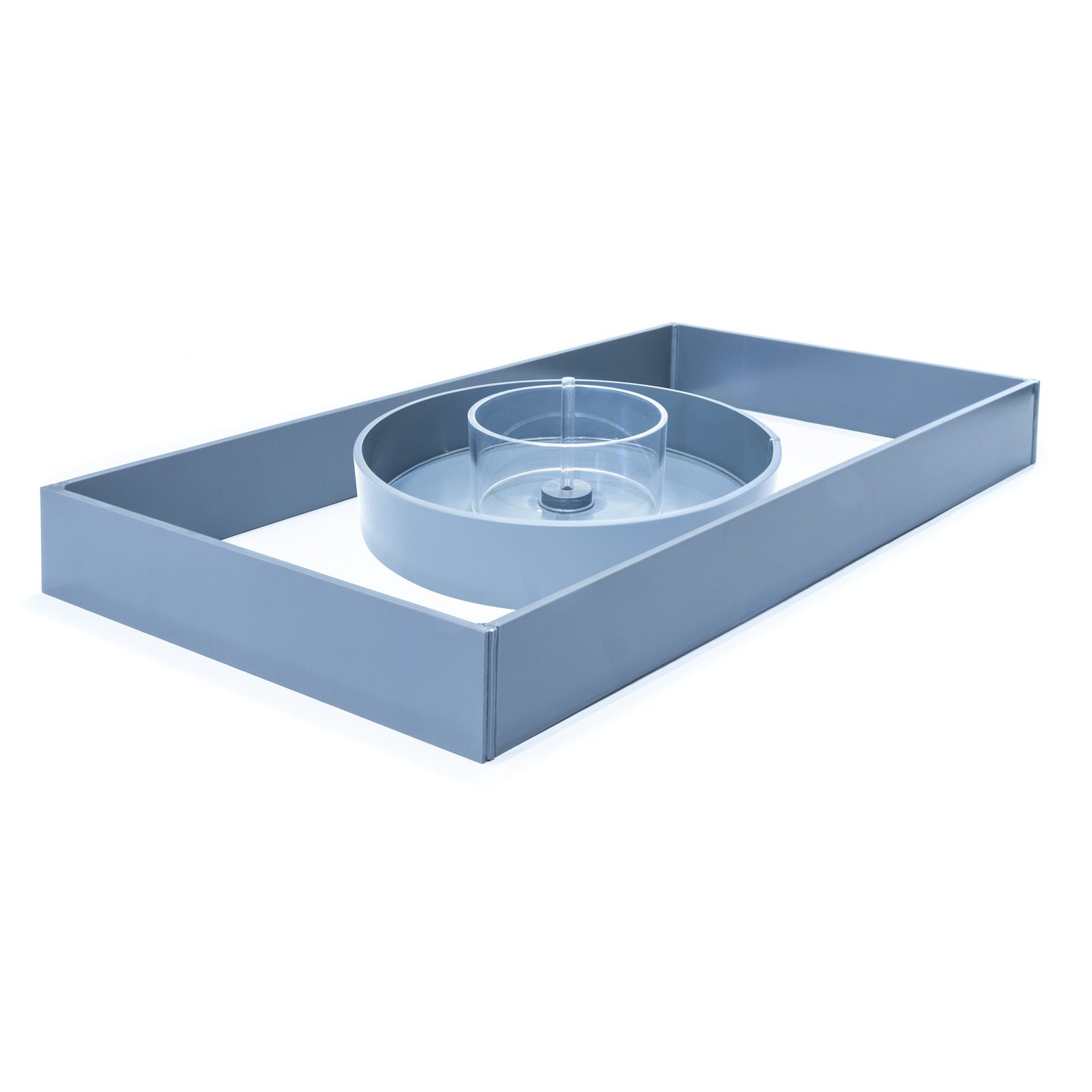

Per alcune dimostrazioni sopra descritte vengono forniti come accessori anelli cilindrici di opportune dimensioni.

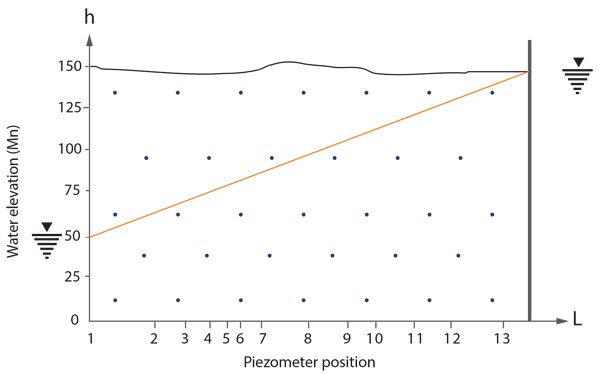

S11 Grafico tipico ottenuto per un gradiente idraulico

Categorie: Civile, Educativo, Ambientale, Geologia e geografia, Serie S – Idraulica applicata e idrologia, Serie S – Idraulica e idrologia, S11 – Unità di flusso dell’acqua di falda

Disponibilità: Su richiesta

Documentazione

Scheda tecnica (PDF)
