S16 – Dimostratore del flusso idraulico

Il dimostratore di flusso idraulico Armfield S16 è un accessorio indipendente del banco idraulico Armfield che consente di impostare in modo rapido, semplice e dimostrato visivamente i fenomeni idraulici associati al flusso dell’acqua attraverso canali aperti e condotti chiusi.

Le misurazioni effettuate in ciascuna configurazione consentono di analizzare le condizioni di flusso associate.

Il canale di flusso del dimostratore di flusso idraulico S16 è costruito utilizzando acrilico trasparente per la visibilità ed è supportato da un telaio metallico a pavimento dotato di ruote per la mobilità.

Il canale di flusso è costituito da un serbatoio di ingresso con dispositivo di troppo pieno e di calma del flusso, una sezione di lavoro rettangolare e un serbatoio di scarico.

Valvole di controllo e stramazzi regolabili consentono di variare indipendentemente le condizioni del flusso all’ingresso e all’uscita dalla sezione di lavoro. La sezione di lavoro può essere allagata per creare un condotto chiuso o funzionare parzialmente riempita come un canale aperto.

La caratteristica più importante di questa attrezzatura è la sezione regolabile del letto che, insieme alla sua sezione di transizione (rampe), può essere alzata o abbassata tramite un attuatore esterno mentre l’acqua continua a scorrere. Questa struttura offre una dimostrazione sorprendente dell’importanza della profondità critica del canale. Viene utilizzato anche per variare la sezione trasversale per la dimostrazione dell’equazione di Bernoulli nel flusso di un condotto chiuso.

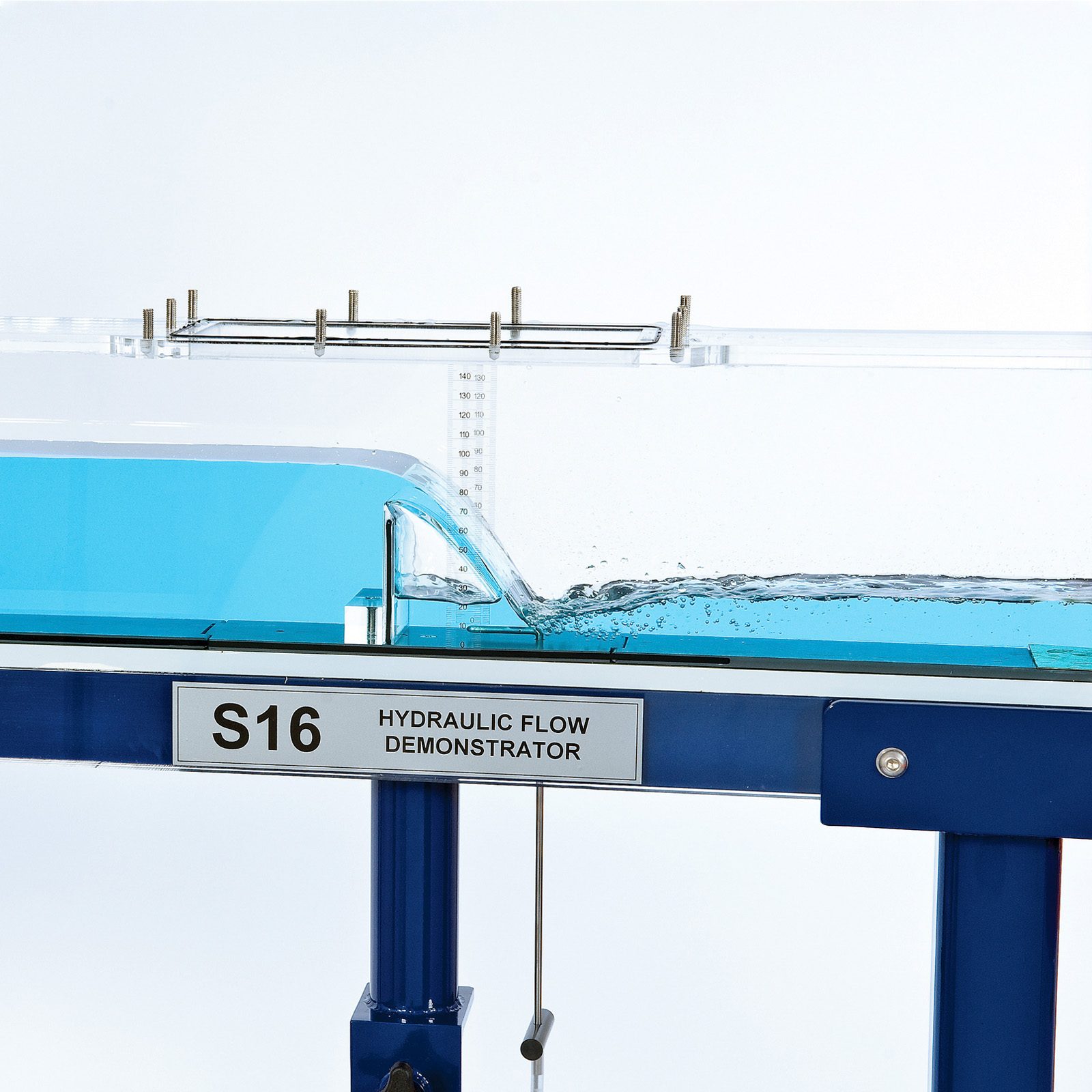

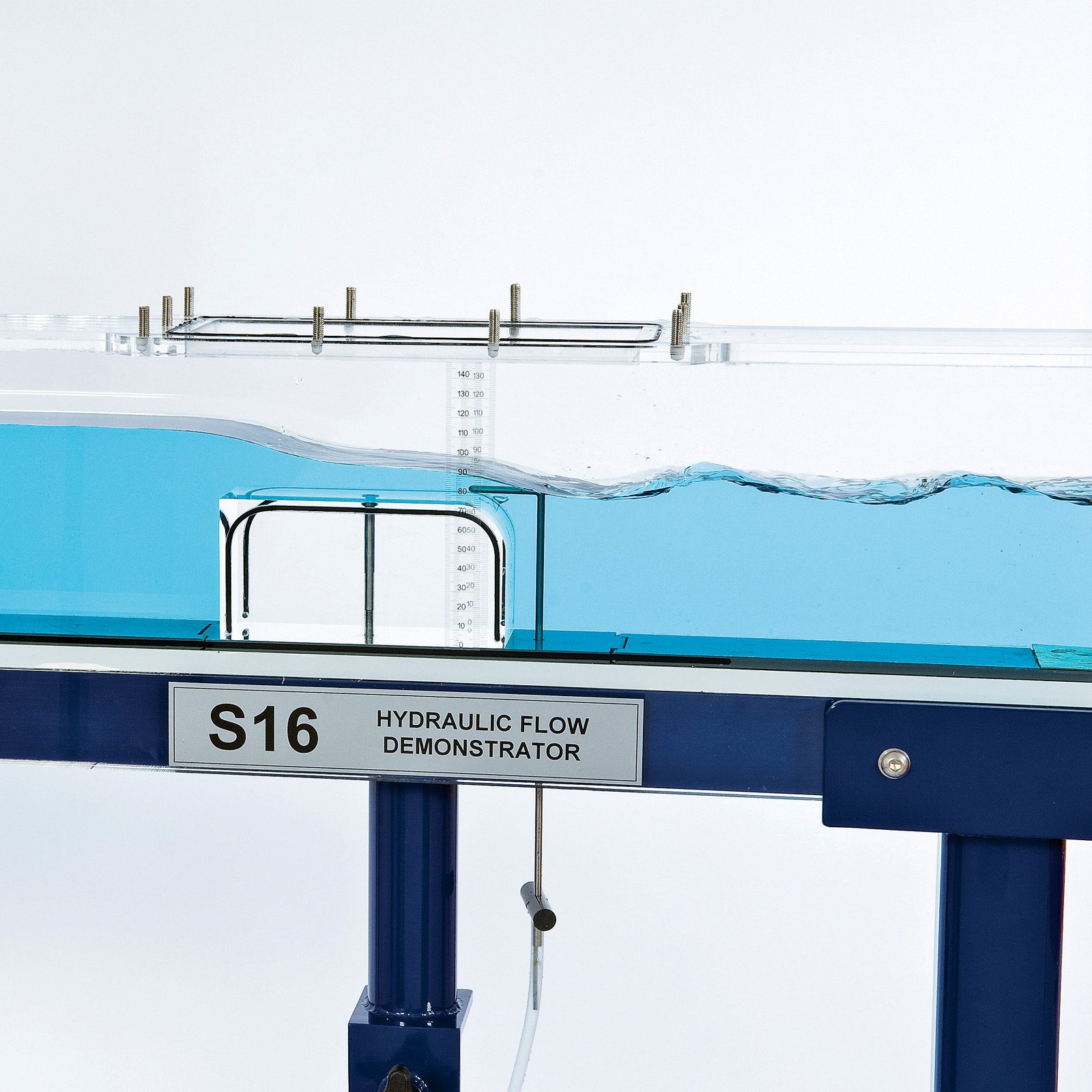

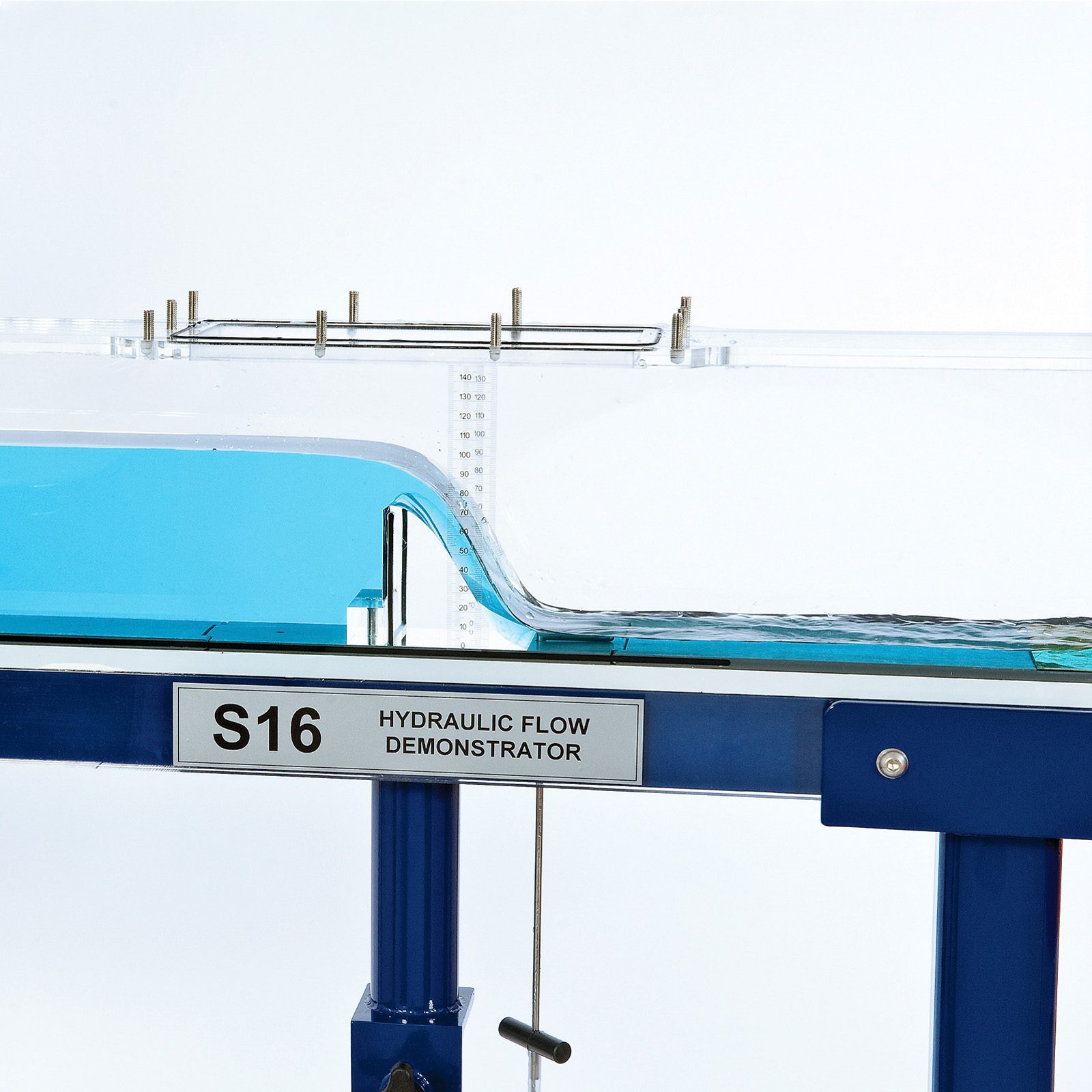

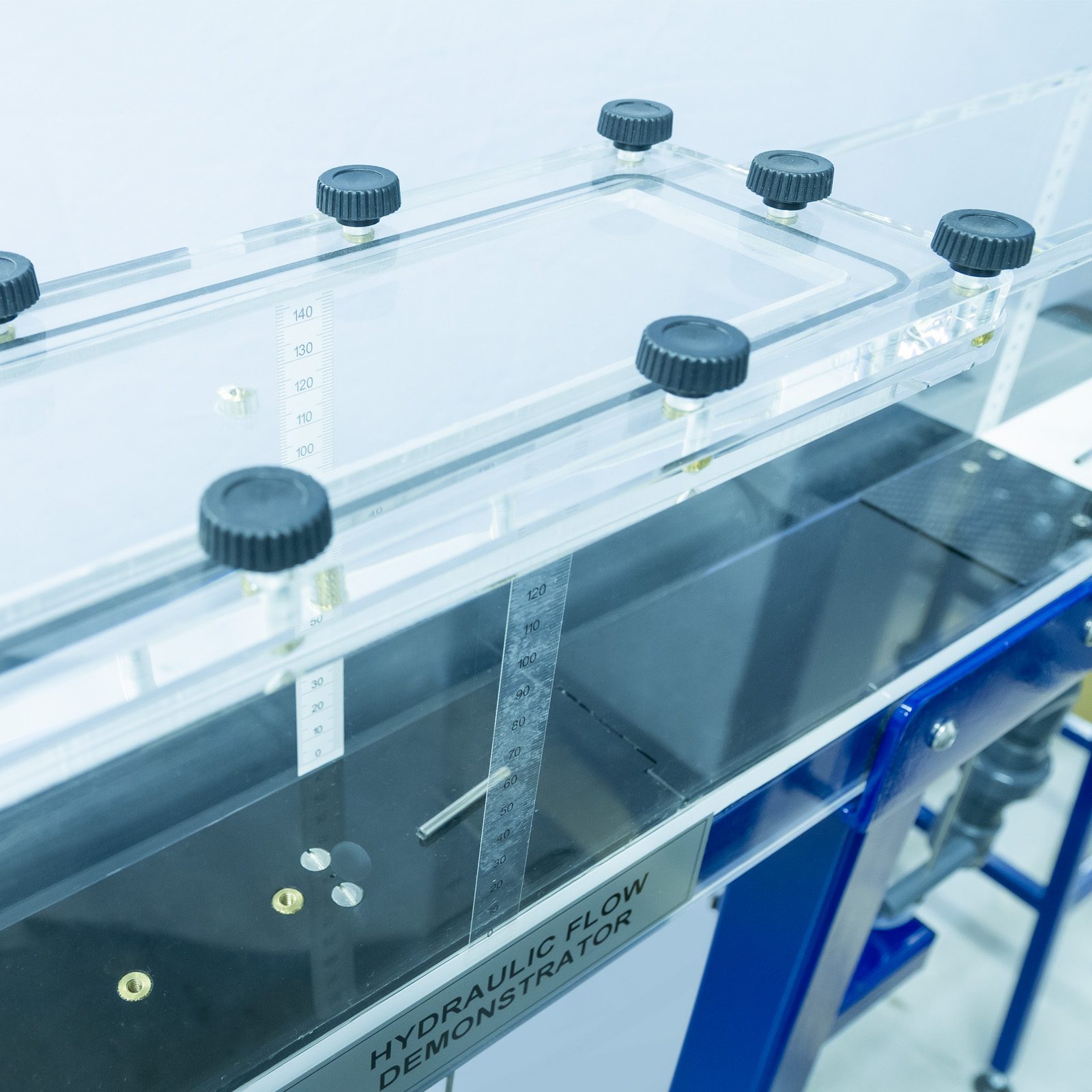

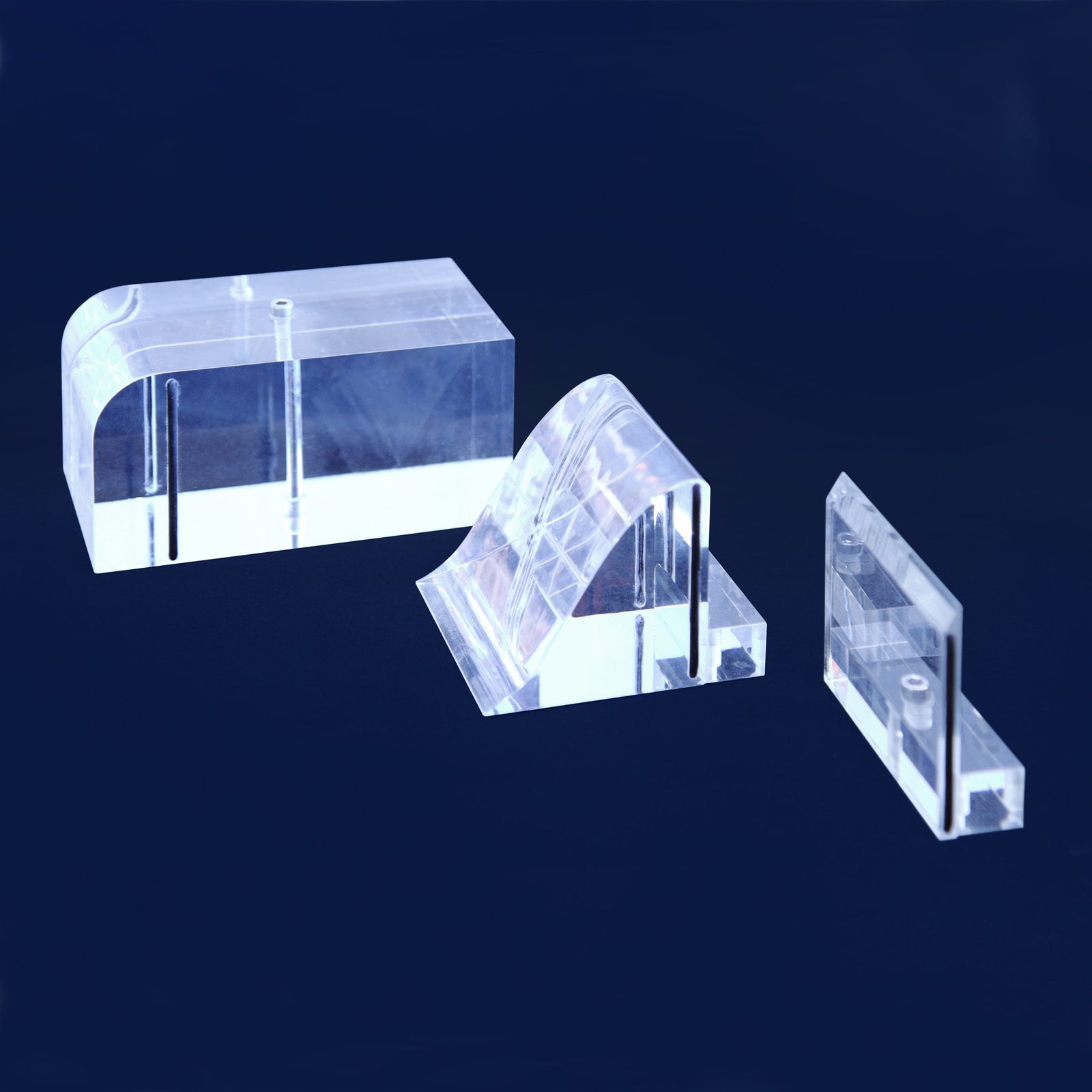

Un pannello rimovibile nel tetto della sezione di lavoro consente l’installazione di modelli di tipiche strutture idrauliche, ovvero; uno sbarramento a cresta affilata, uno sbarramento a cresta ampia (usato anche per creare un canale sotterraneo) e uno sbarramento a Ogee.

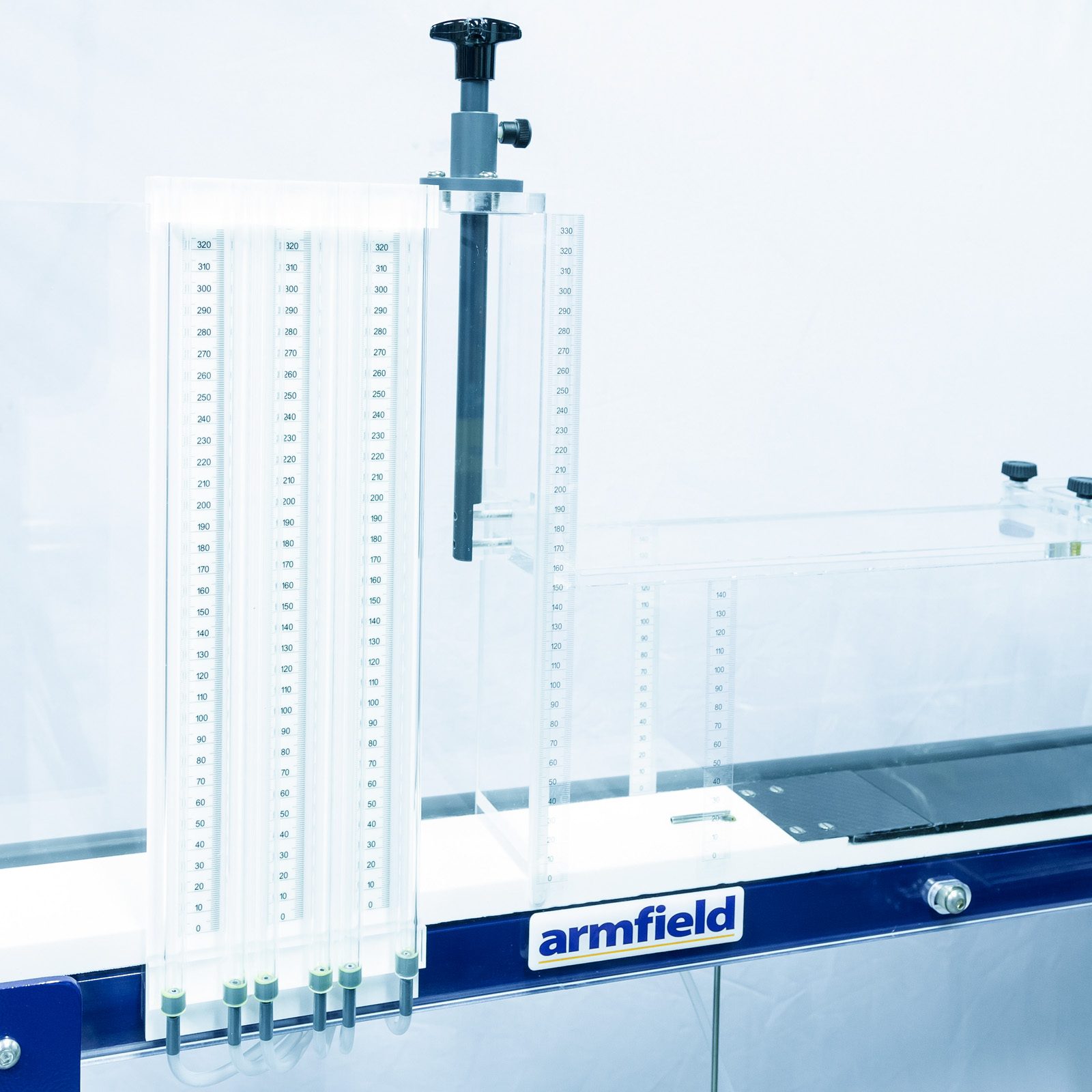

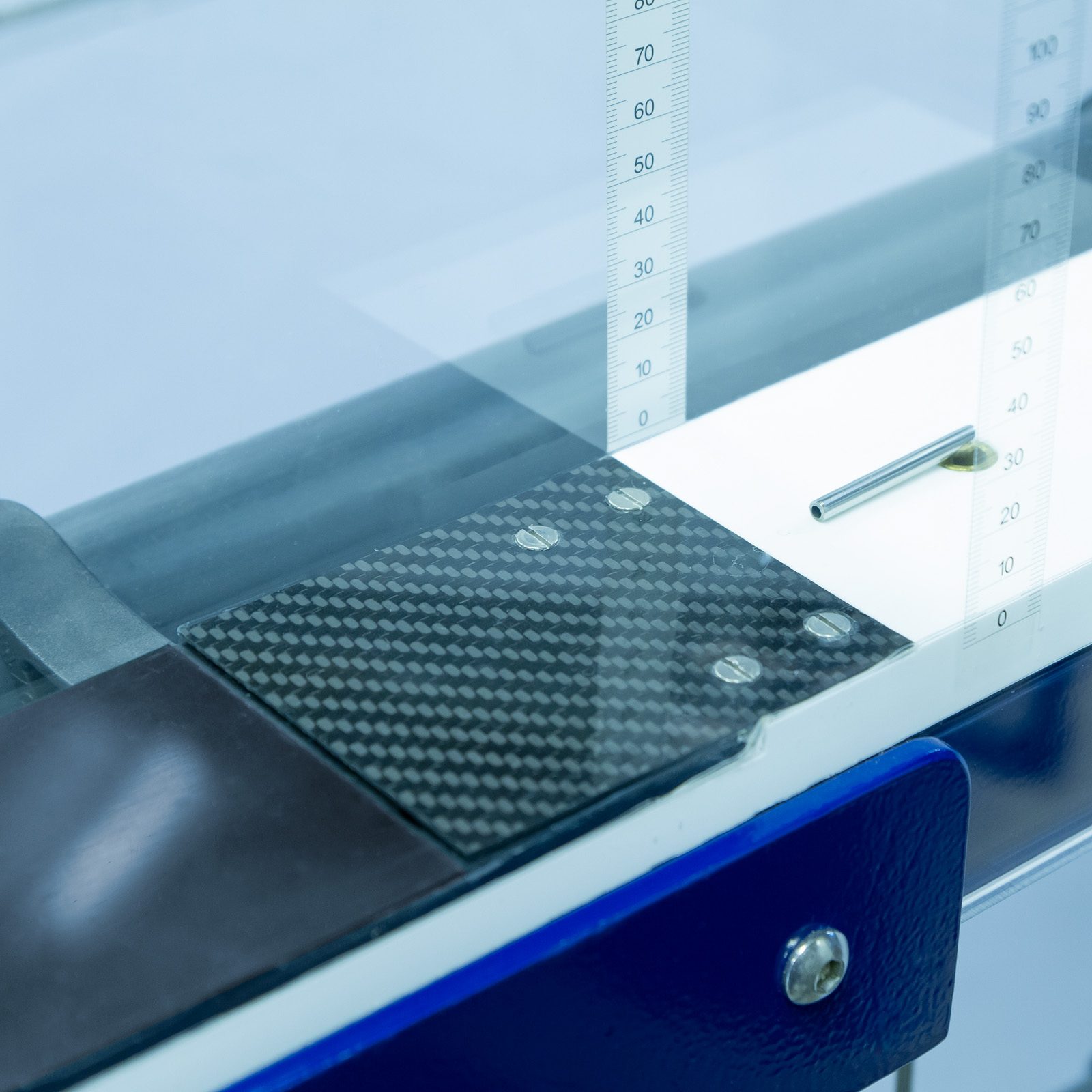

I tubi di Pitot e le prese collegate a un manometro multitubo consentono di misurare e confrontare i valori di prevalenza totale e statica in tre punti della sezione di lavoro. L’altezza dei tubi di Pitot è regolabile consentendo di determinare il profilo di velocità in qualsiasi posizione tra il pianale e il tetto della sezione di lavoro. Le scale trasparenti consentono di misurare tutte le altezze e i livelli importanti in tutta la sezione di lavoro.

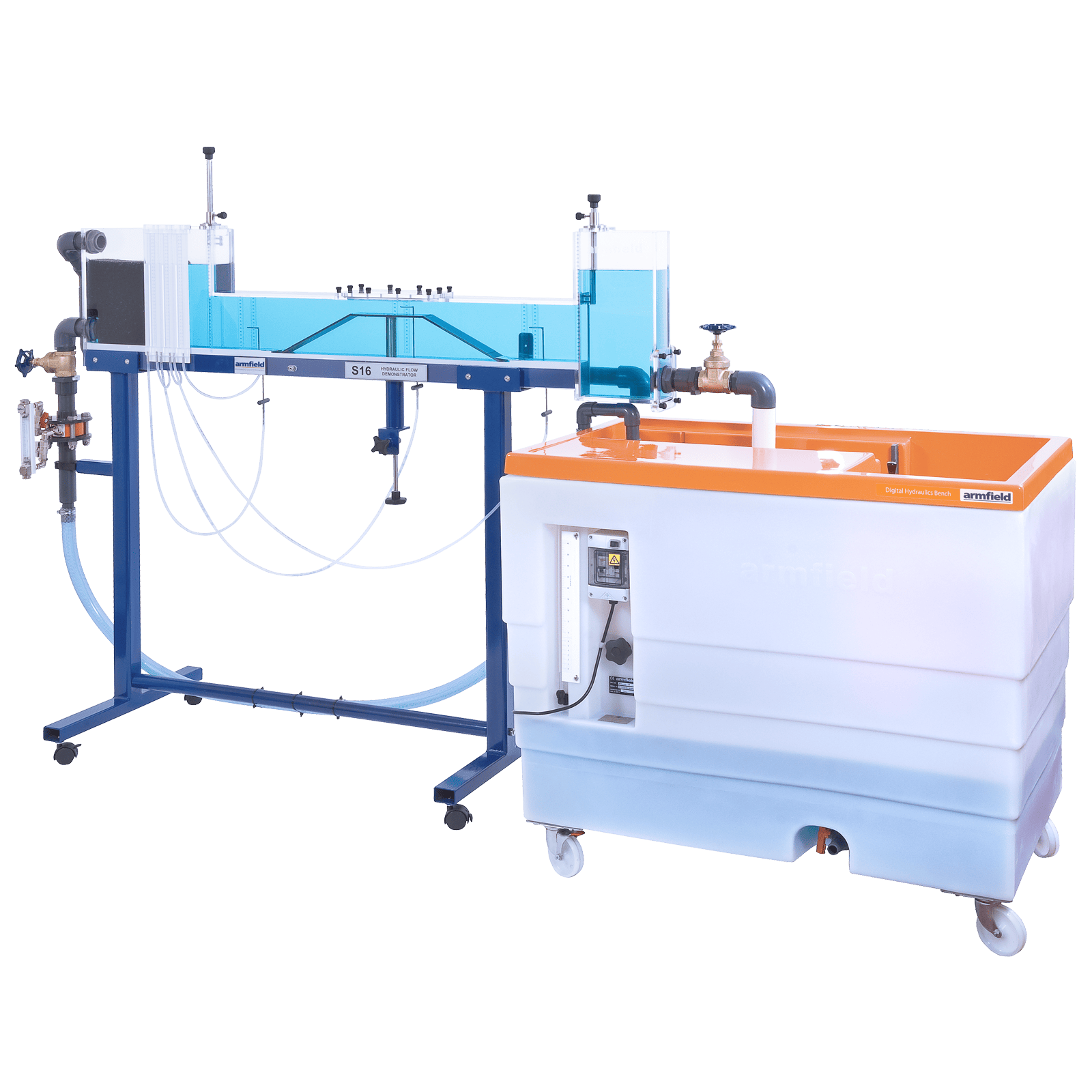

Il dimostratore di flusso idraulico S16 è progettato per essere utilizzato insieme a un banco idraulico Armfield F1-10/F1-10-2, che fornisce una fornitura di acqua di ricircolo e un dispositivo di misurazione volumetrica. Il Flow Demonstrator può essere utilizzato con una fornitura idrica indipendente fino a 1,6 litri/sec a condizione che lo scarico dell’acqua dal canale possa essere intercettato.

Dimostra il flusso attraverso i canali aperti e i condotti chiusi utilizzando questo accessorio altamente visivo per il banco idraulico

Le dimostrazioni possono essere organizzate in modo rapido e semplice, inclusa la variazione delle condizioni del flusso a monte e a valle

Mi occupo del lavoro di progetto degli studenti: è possibile valutare modelli costruiti dall’utente di diverse strutture idrauliche

L’esclusiva sezione del letto sollevabile e i modelli di varie strutture idrauliche consentono di dimostrare e analizzare chiaramente i difficili concetti di flusso critico e cambiamenti energetici

Sezione di lavoro abbastanza grande da consentire a un gruppo di studenti di vedere chiaramente i vari fenomeni di flusso – consente all’insegnante di fornire dimostrazioni pratiche mentre spiega la teoria

Categorie: Civile, Educativo, Ambientale, Geologia e geografia, Serie S – Idraulica e idrologia, S16 – Dimostratore di flusso idraulico

Disponibilità: Su richiesta
