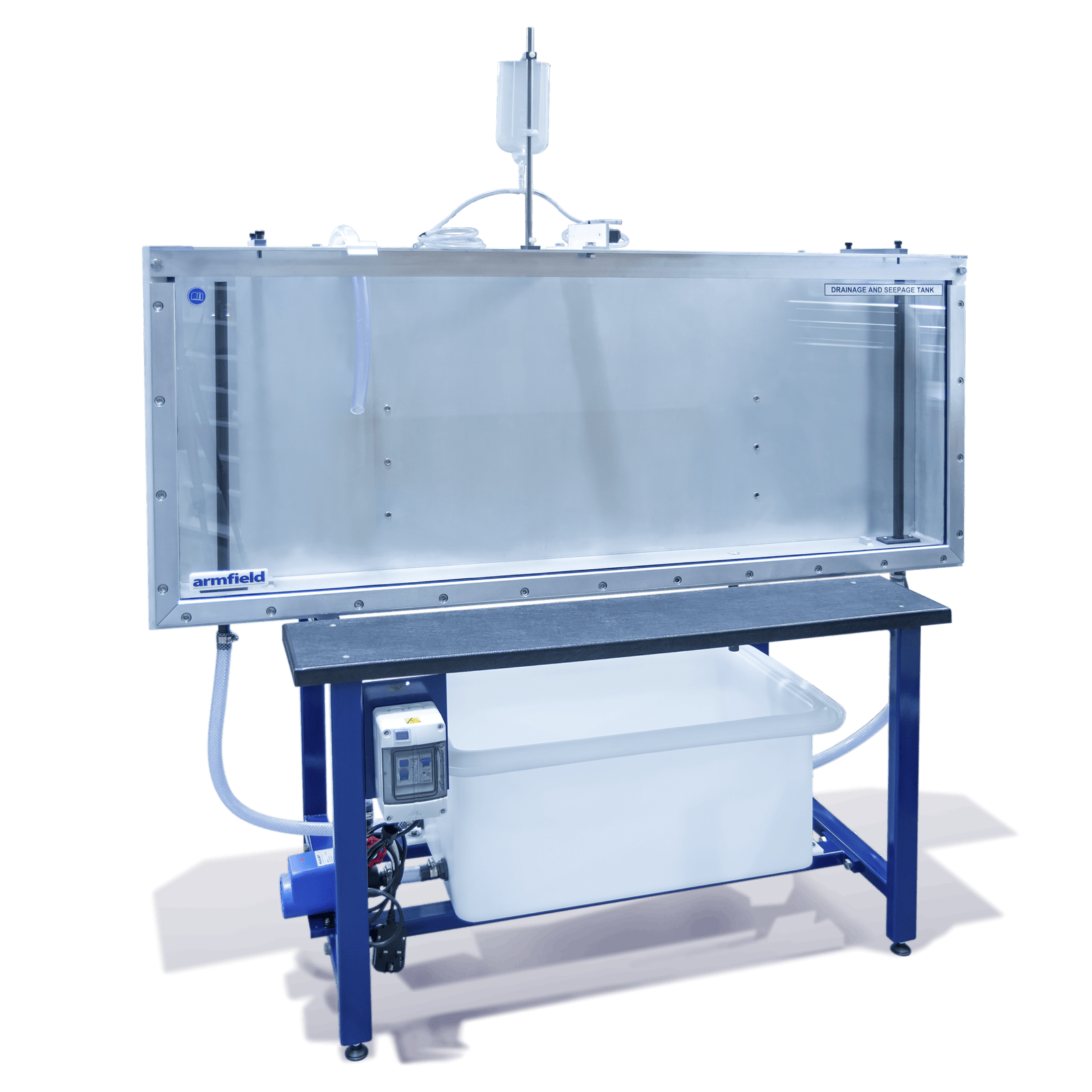

S1 – Serbatoio di drenaggio e infiltrazione

La dimostrazione pratica e la visualizzazione sono elementi essenziali dello studio del flusso dei fluidi.

Il serbatoio di drenaggio e infiltrazione S1 è stato progettato per consentire agli studenti di effettuare uno studio sperimentale del flusso attraverso mezzi permeabili.

Il fondo del serbatoio è realizzato in acciaio dolce verniciato, mentre i lati del serbatoio sono supportati e sigillati con un metodo collaudato che consente il libero accesso all’interno e comporta un minimo ostacolo alla vista. Un lato è in vetro temperato per garantire una buona visibilità senza graffi per un lungo periodo di utilizzo, mentre l’altro è in alluminio che consente l’inserimento di punti di presa della pressione secondo necessità. Le estremità del serbatoio sono in lamiera d’acciaio.

Sono previsti troppopieni regolabili vicino a ciascuna estremità del serbatoio in modo che sia possibile mantenere livelli d’acqua costanti in ciascuna metà del serbatoio. Questi possono essere abbassati in una posizione vicino al letto della vasca per alcuni esperimenti per fornire il drenaggio del sottosuolo. L’apparecchiatura è autonoma e richiede solo un primo riempimento con acqua fredda e il collegamento alla rete elettrica. Il serbatoio può essere svuotato in uno scarico da laboratorio.

Gli esperimenti tipici degli studenti includono:

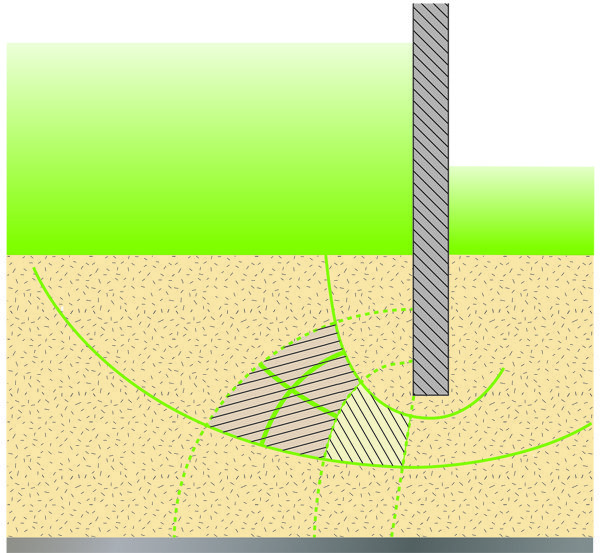

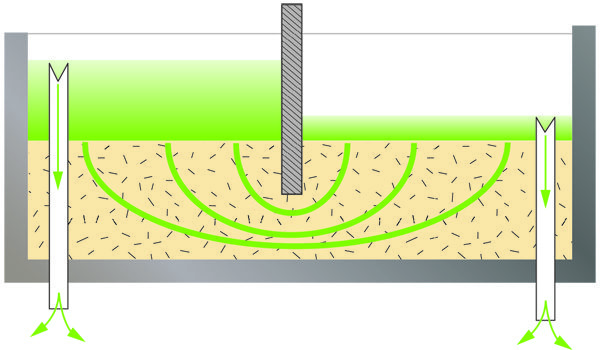

Infiltrazione sotto un muro di palancole

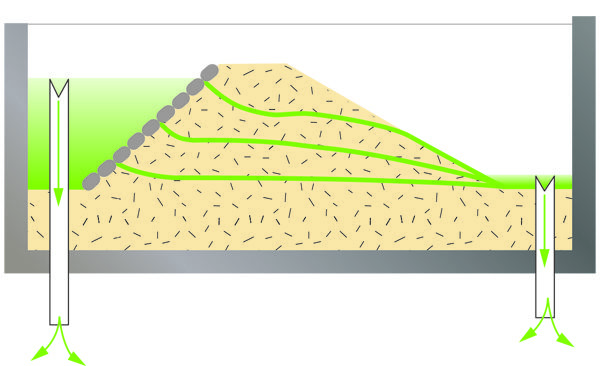

Infiltrazioni attraverso una diga in terra

Controllo delle infiltrazioni attraverso terreni permeabili mediante drenaggio del sottosuolo

Distribuzione della pressione di sollevamento sulle strutture idrauliche

Riduzione della pressione di sollevamento e della spinta laterale mediante drenaggio

Formazione e comportamento delle “sabbie mobili”

Stabilità di una diga in terra

Drenaggio di un sito di scavo mediante pozzi

Da notare che il serbatoio viene fornito senza sabbia.

(Sono necessari 0,1 m³ di sabbia lavata, a intervallo stretto (grossolano) senza alcuna frazione più fine di 0,5 mm)

Vantaggi

Una struttura autonoma per lo studio del flusso attraverso mezzi permeabili

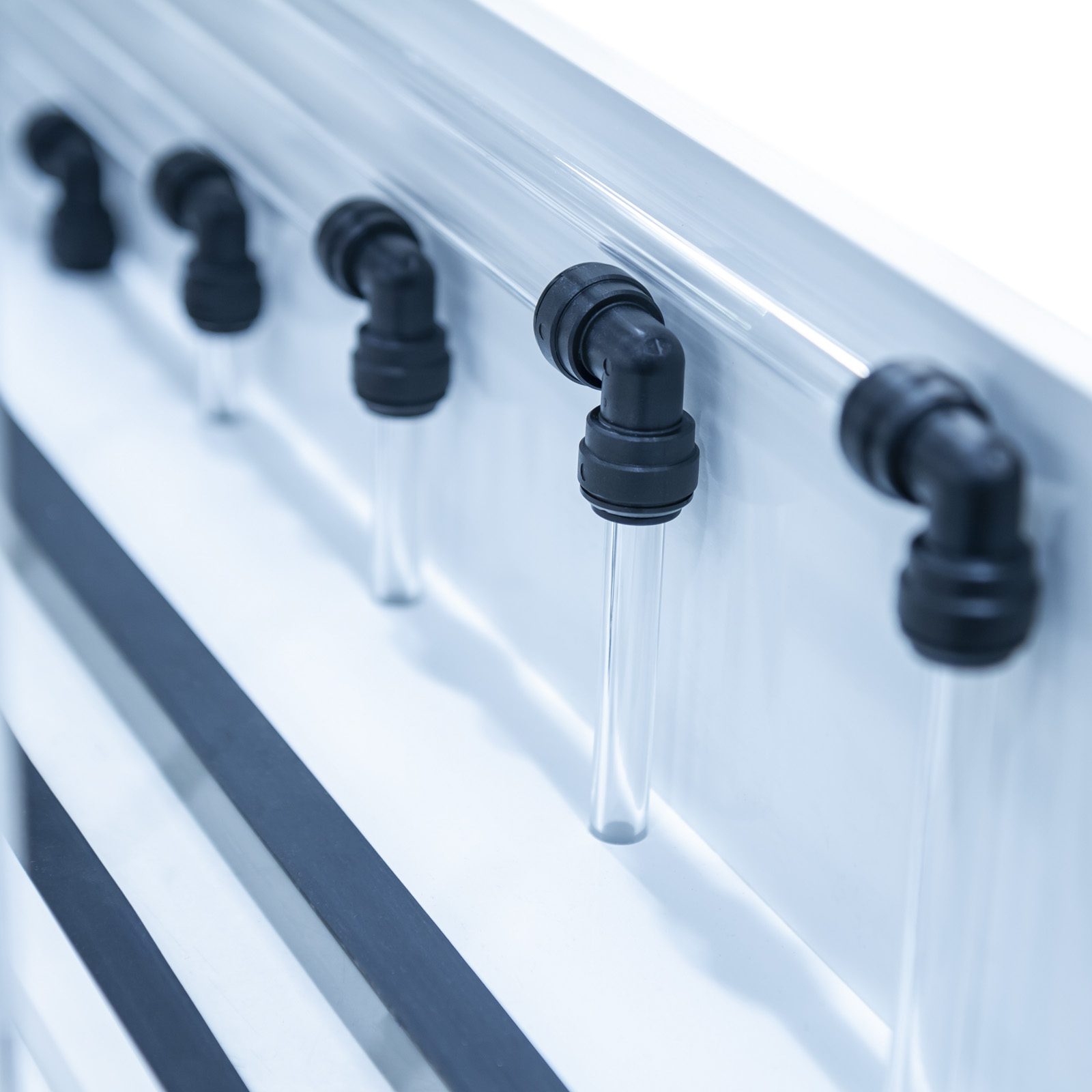

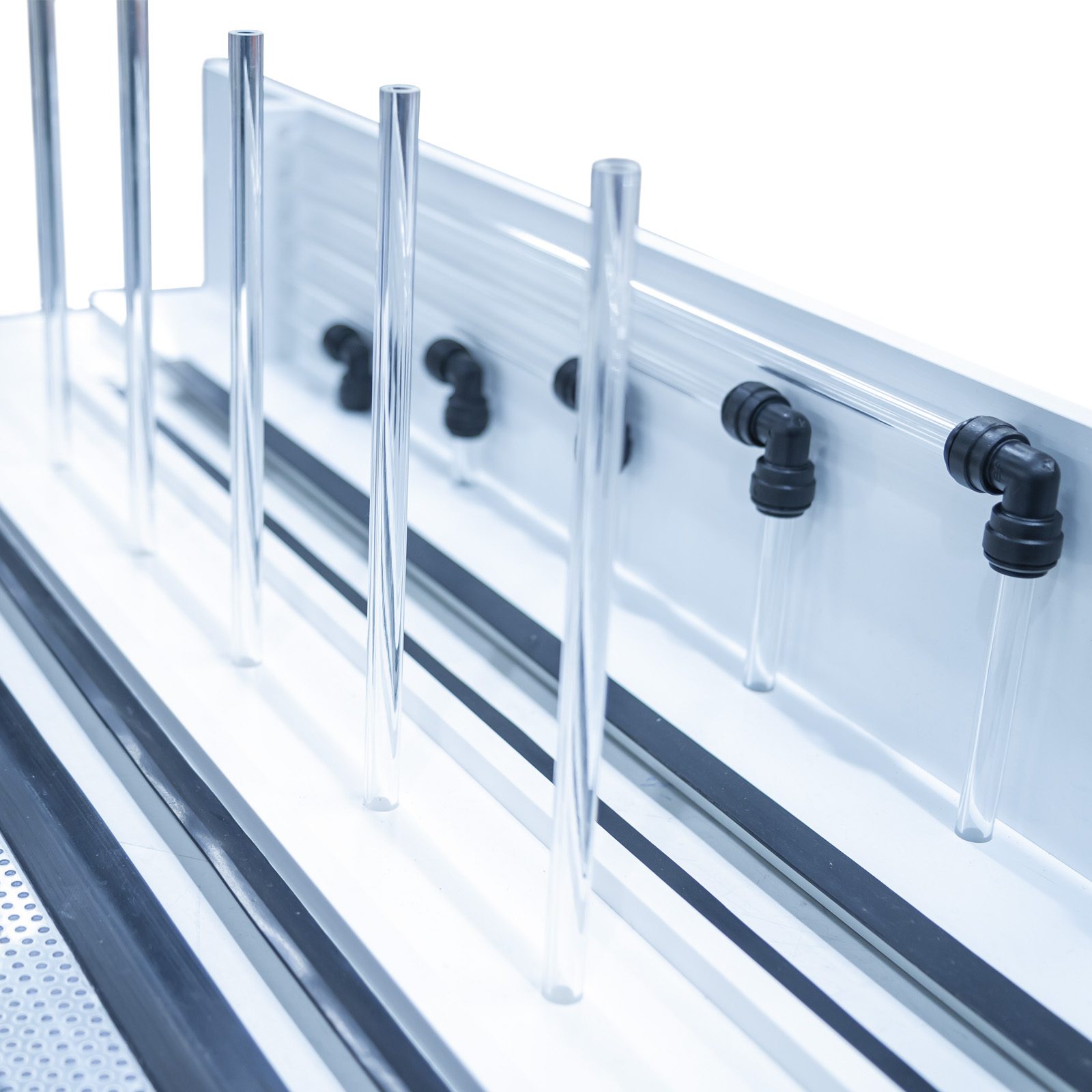

Il serbatoio ha la parte anteriore in vetro temperato e la parte posteriore in alluminio per consentire l’inserimento delle prese di pressione secondo necessità. Sono forniti sei punti di presa

Il design dei supporti laterali consente il libero accesso all’interno con il minimo ostacolo alla vista

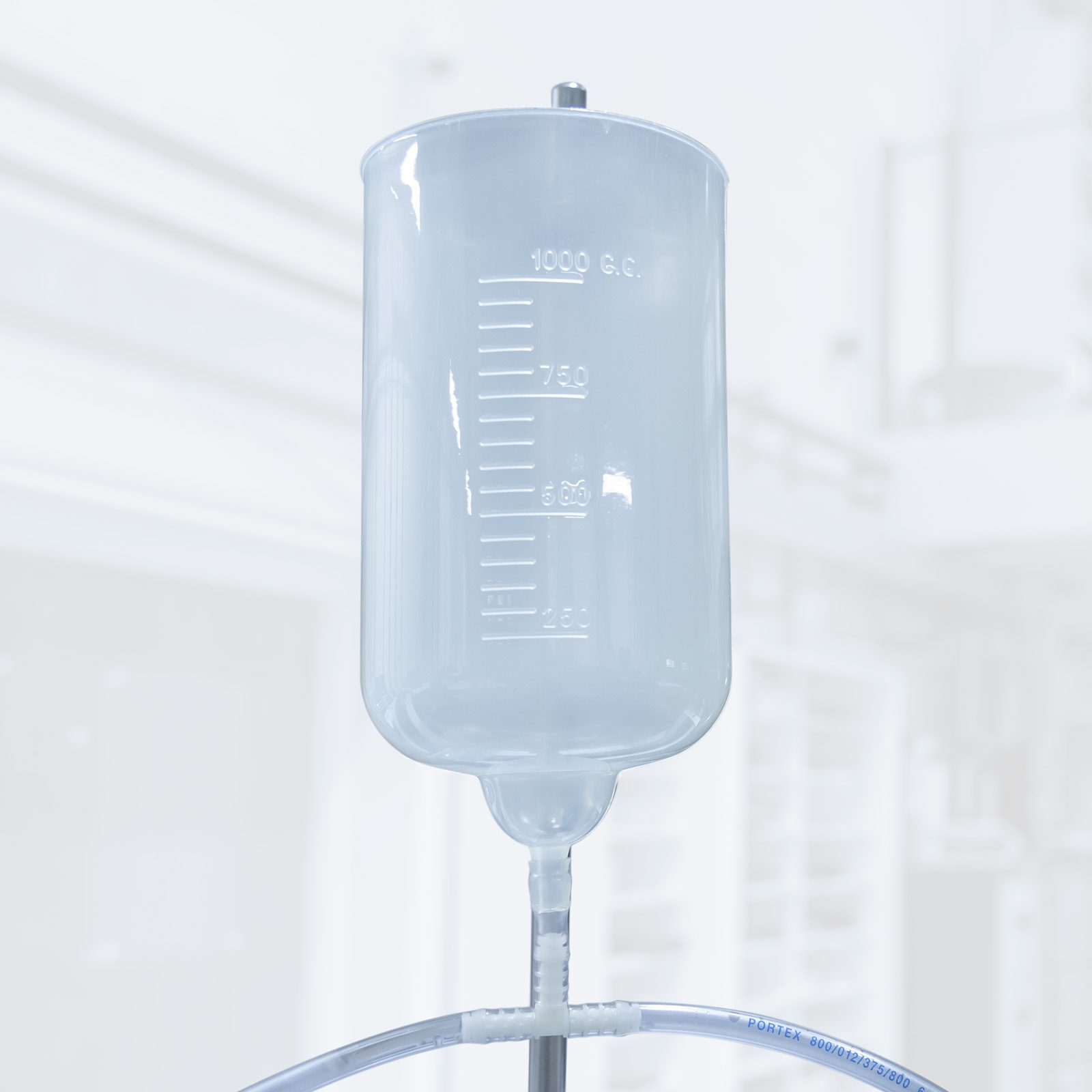

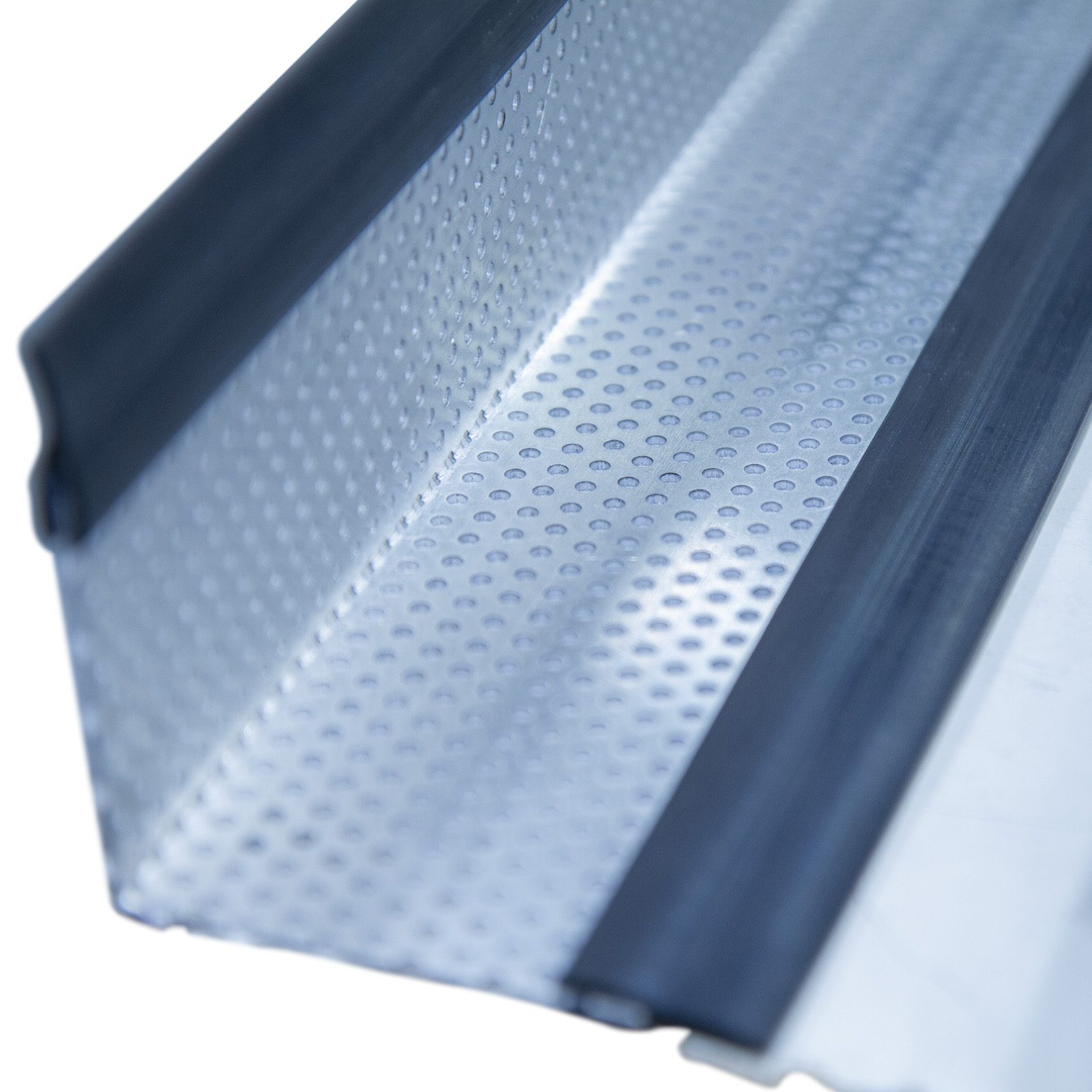

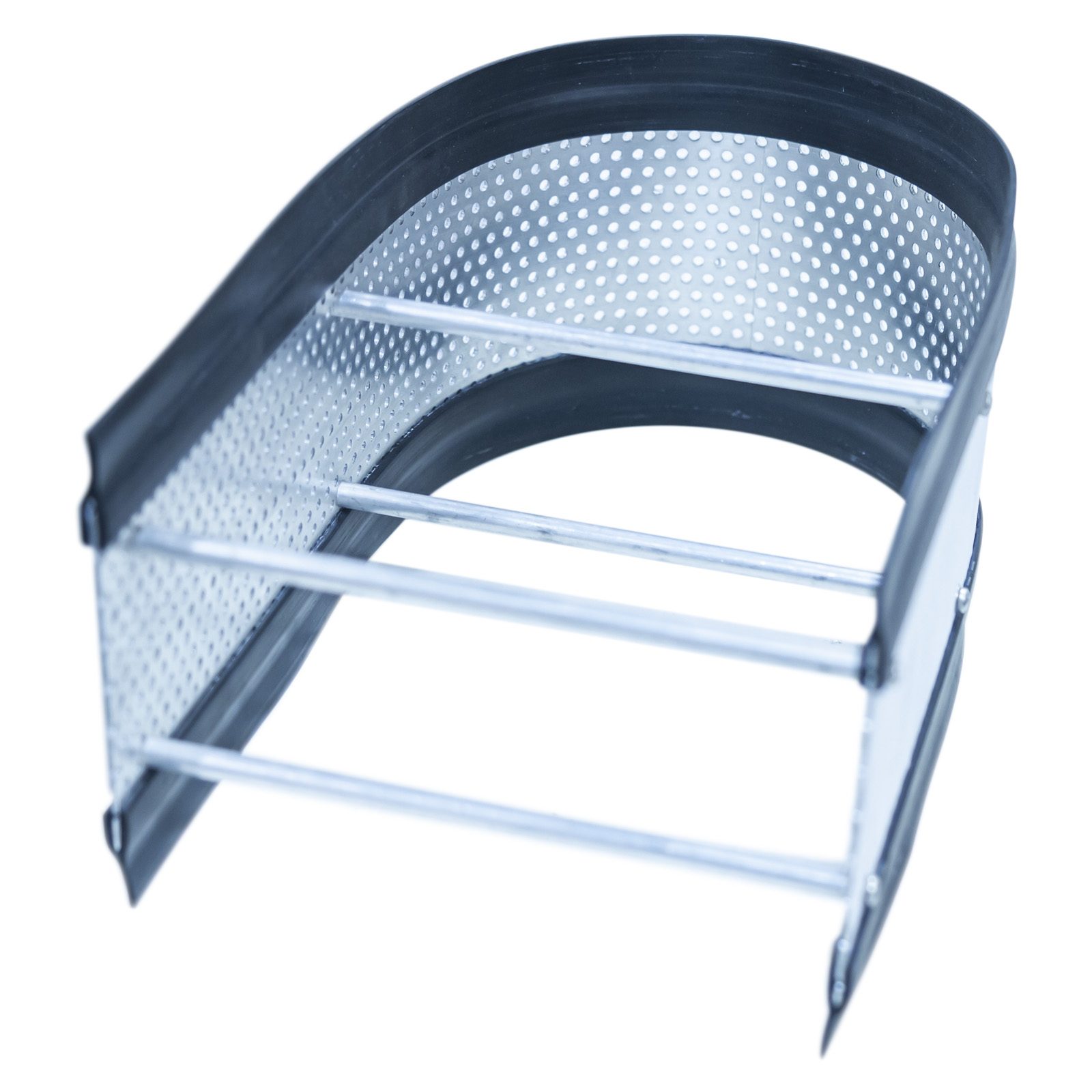

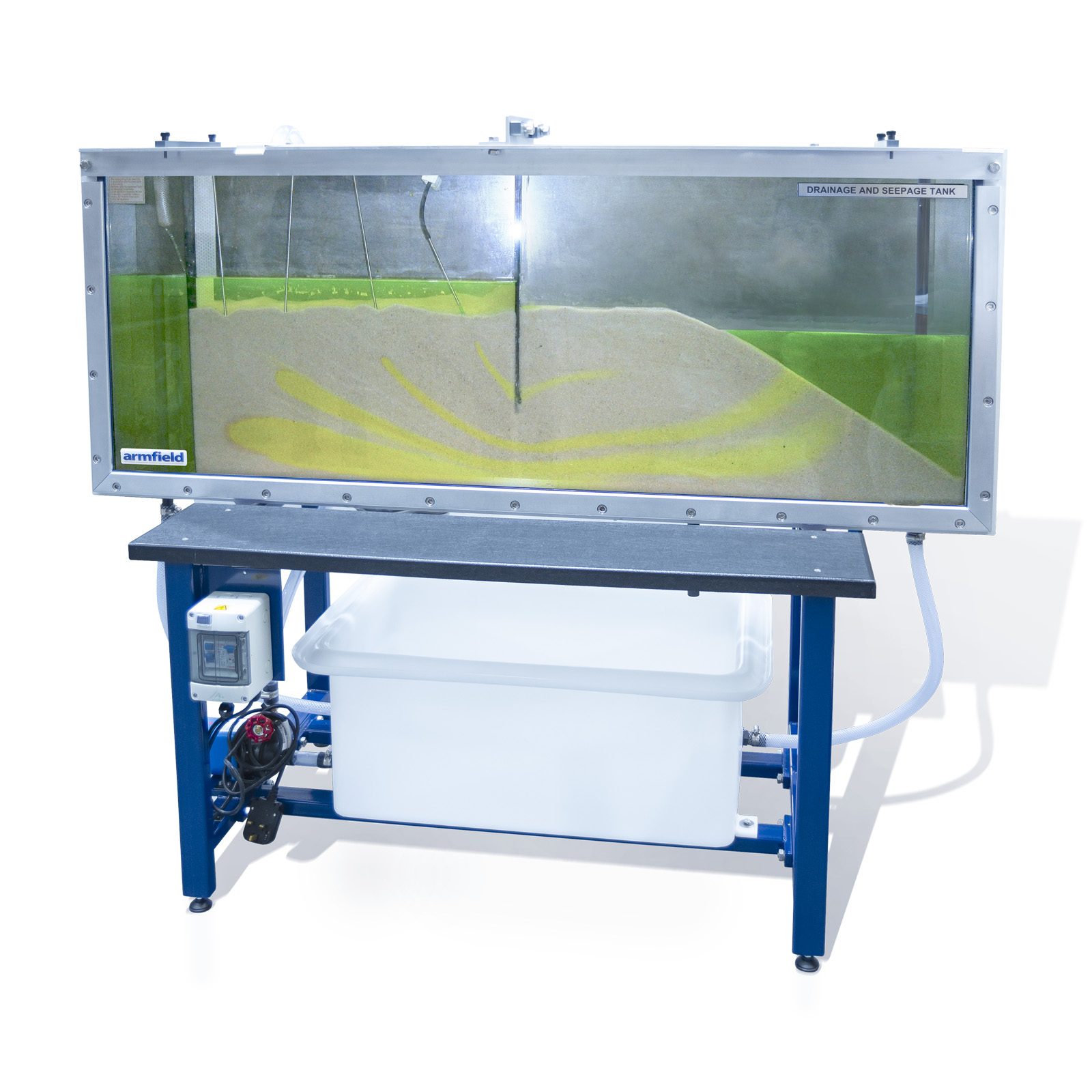

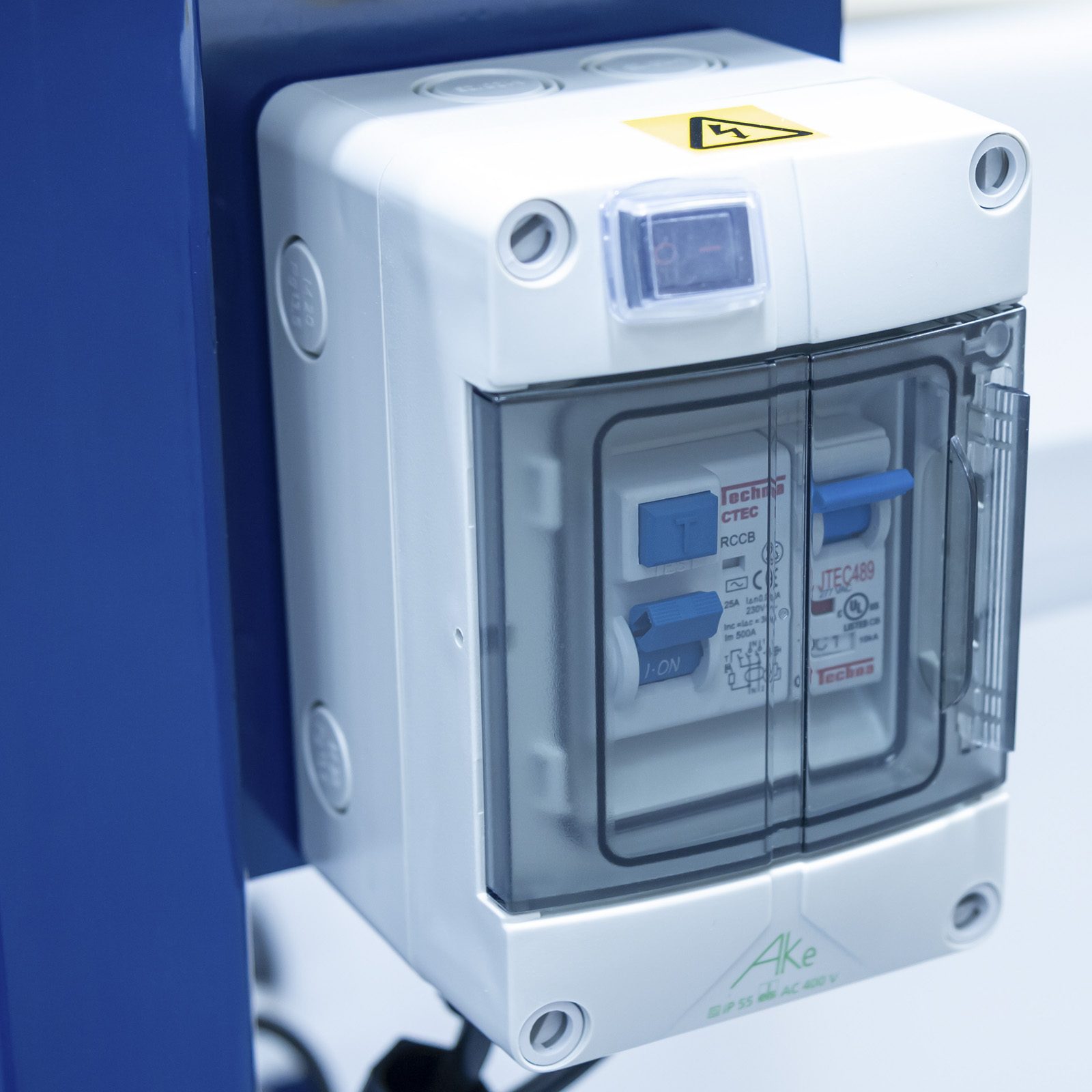

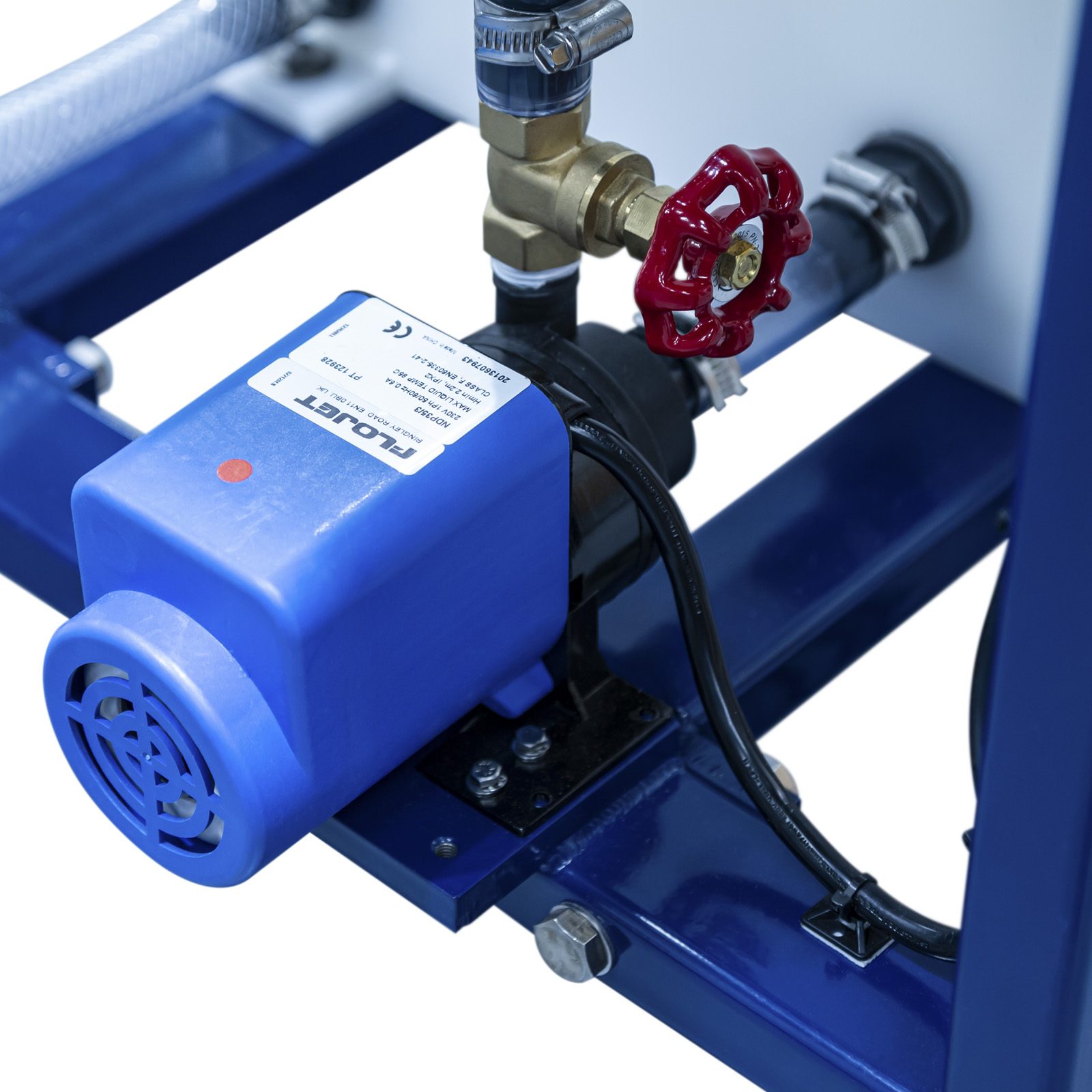

La fornitura comprende serbatoio di raccolta, pompa, avviatore e valvola di controllo. Oltre a un sistema di iniezione del colorante e una selezione di modelli

Manuale di istruzioni completo con schede tecniche ed esperimenti degli studenti

Sezione di lavoro 1500mm x 100mm x 600mm

Categorie: Educativo, Serie S – Idraulica applicata e idrologia, Serie S – Idraulica e idrologia, S1 – Serbatoio di drenaggio e infiltrazione

Disponibilità: Su richiesta

Documentazione

Scheda tecnica (PDF)
