S8-MKII – Canale dimostrativo del trasporto di sedimenti

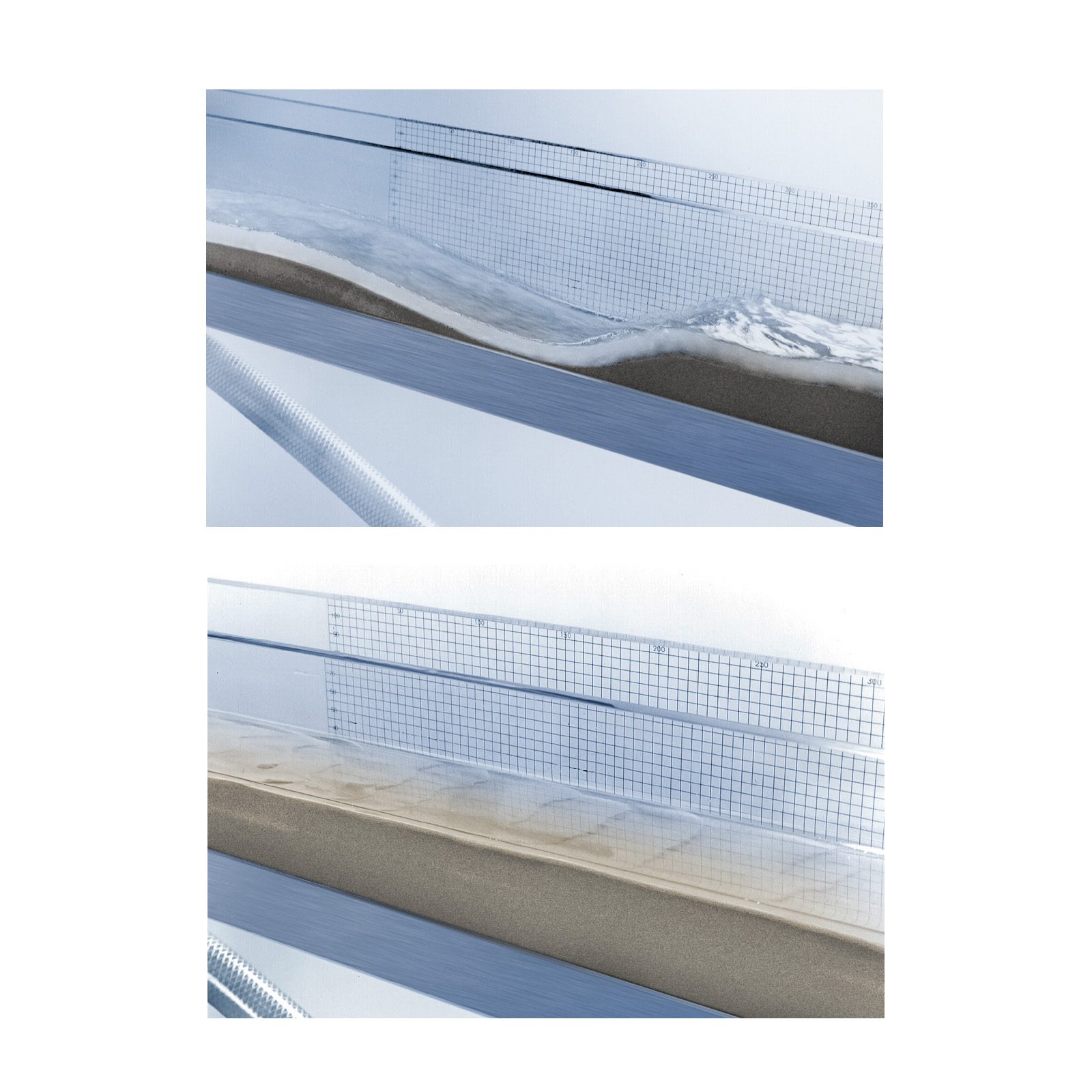

Il canale dimostrativo del trasporto dei sedimenti di Armfield consente la dimostrazione dell’intera gamma di forme del fondo che si formano in un letto mobile quando il flusso e/o la pendenza aumentano.

Il campo d’arma

Canale dimostrativo del trasporto di sedimenti

consente la dimostrazione dell’intera gamma di forme del letto che si formano in un letto mobile quando il flusso e/o la pendenza aumentano.

Il canale può essere utilizzato per eseguire la maggior parte degli esperimenti e delle dimostrazioni solitamente condotti in laboratori molto più grandi, ma a un costo molto inferiore e senza la necessità del supporto di tecnici.

L’attrezzatura è portatile e quindi può essere utilizzata sia in classe che in laboratorio. Questo canale dimostrativo può svolgere un ruolo utile in qualsiasi corso riguardante la meccanica del flusso in canale aperto e il trasporto dei sedimenti, compresi quelli dei dipartimenti di ingegneria civile, geologia e geografia fisica.

Canale di trasporto dei sedimenti

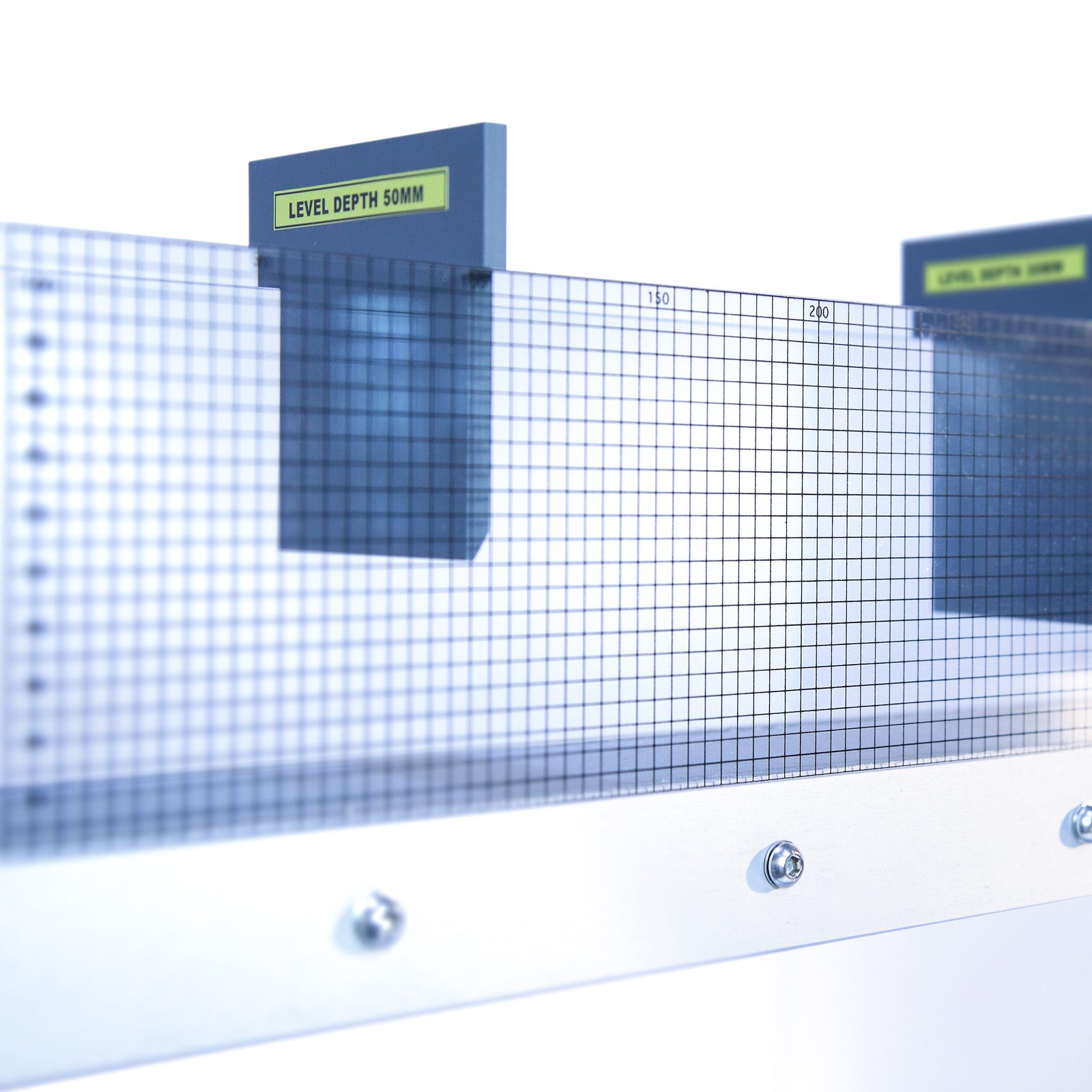

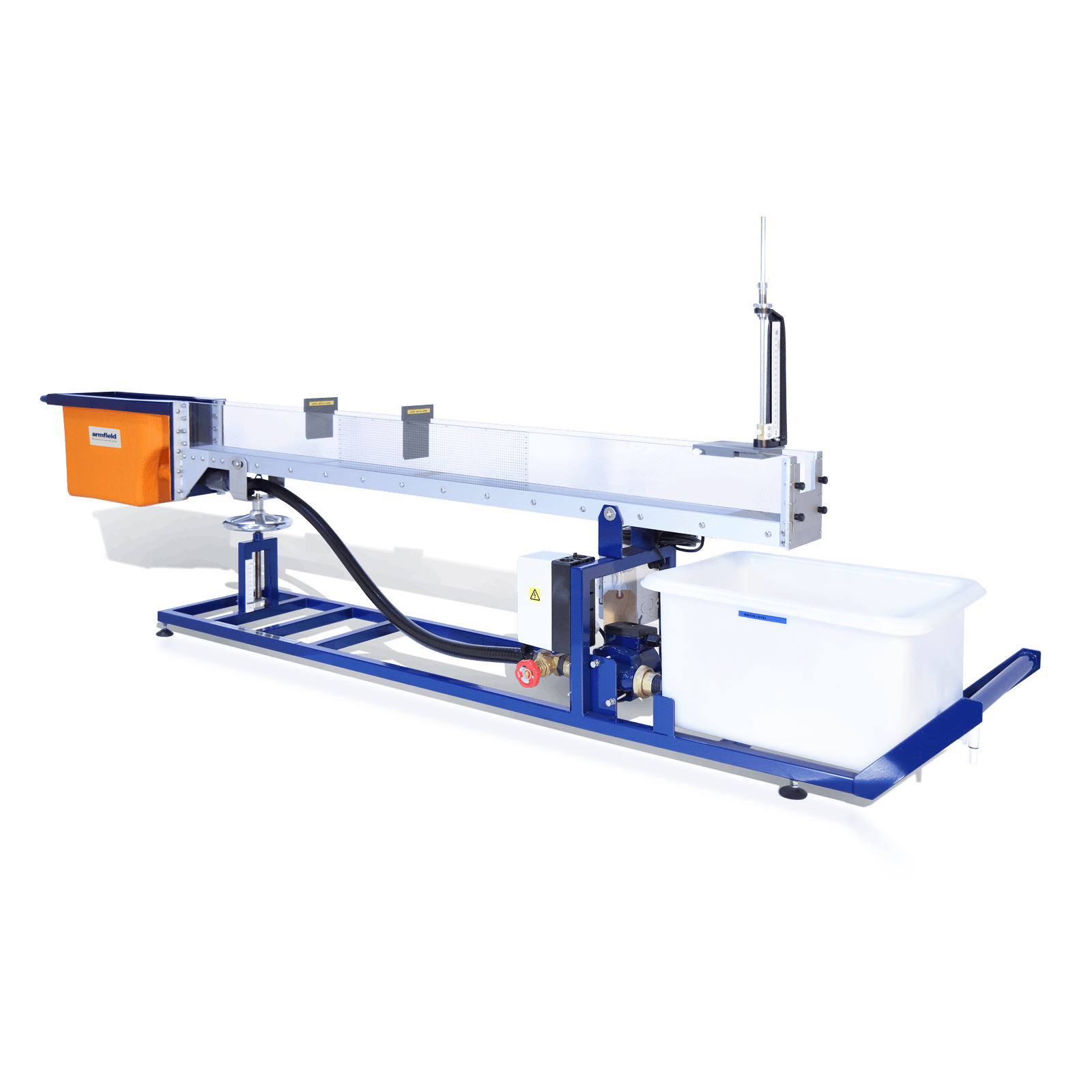

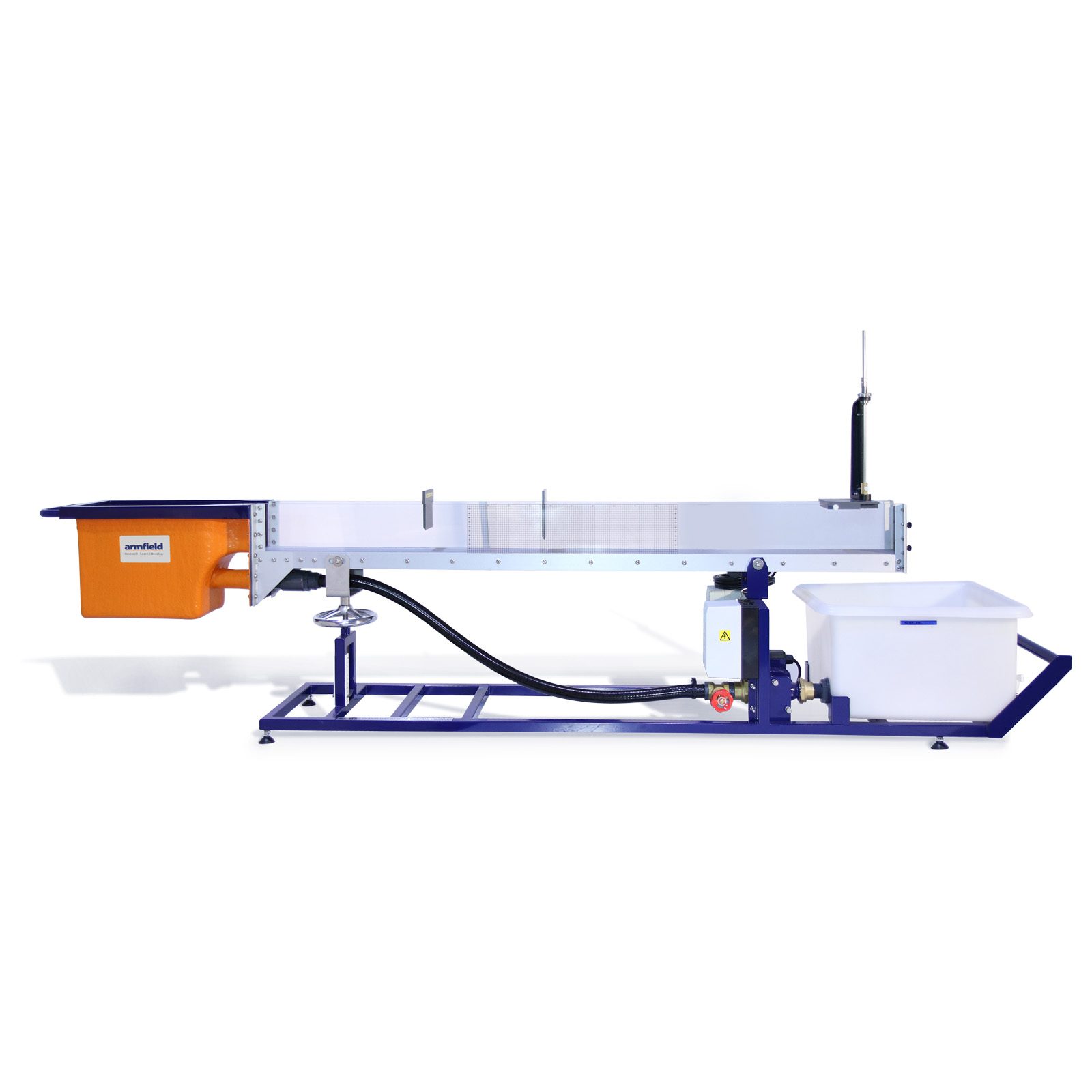

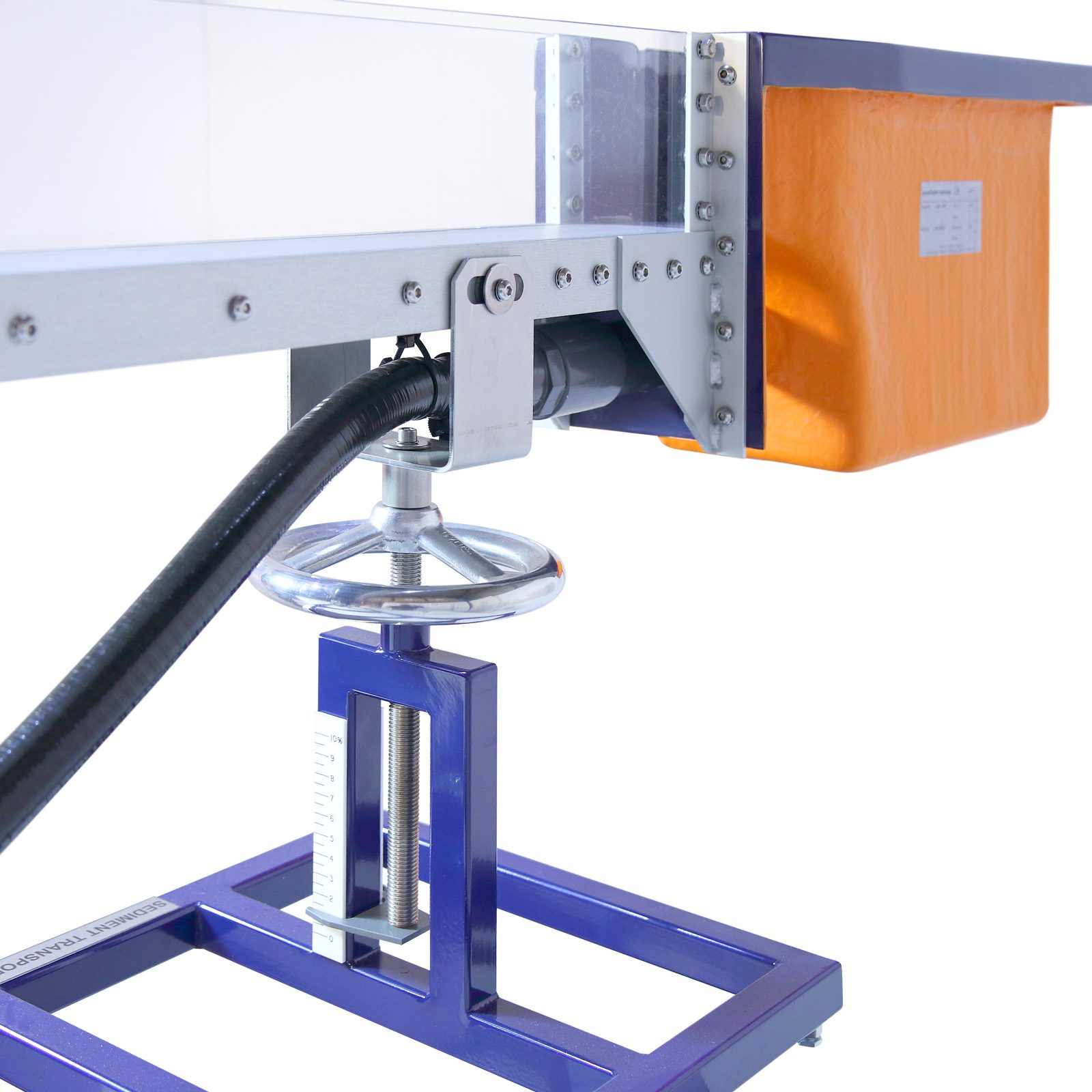

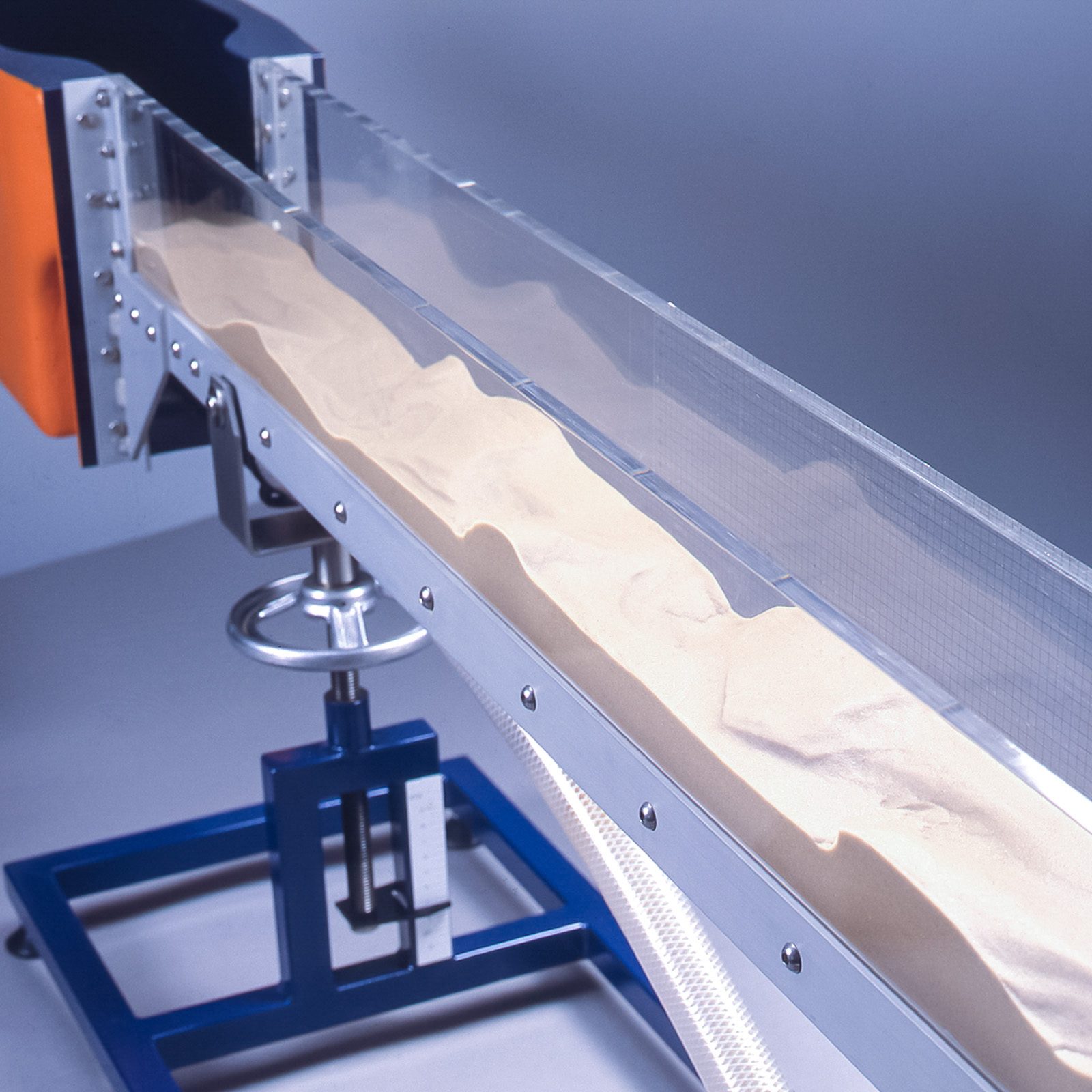

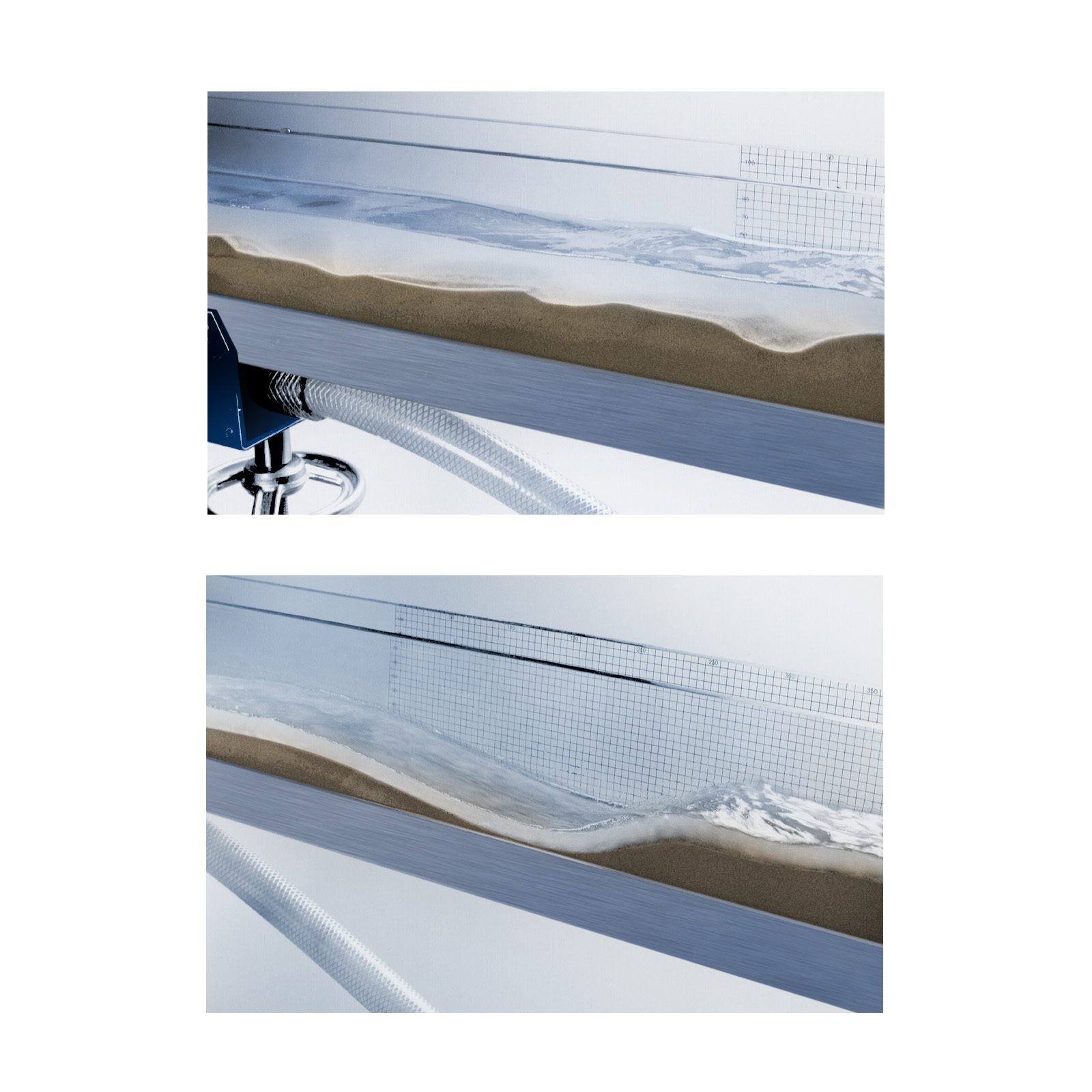

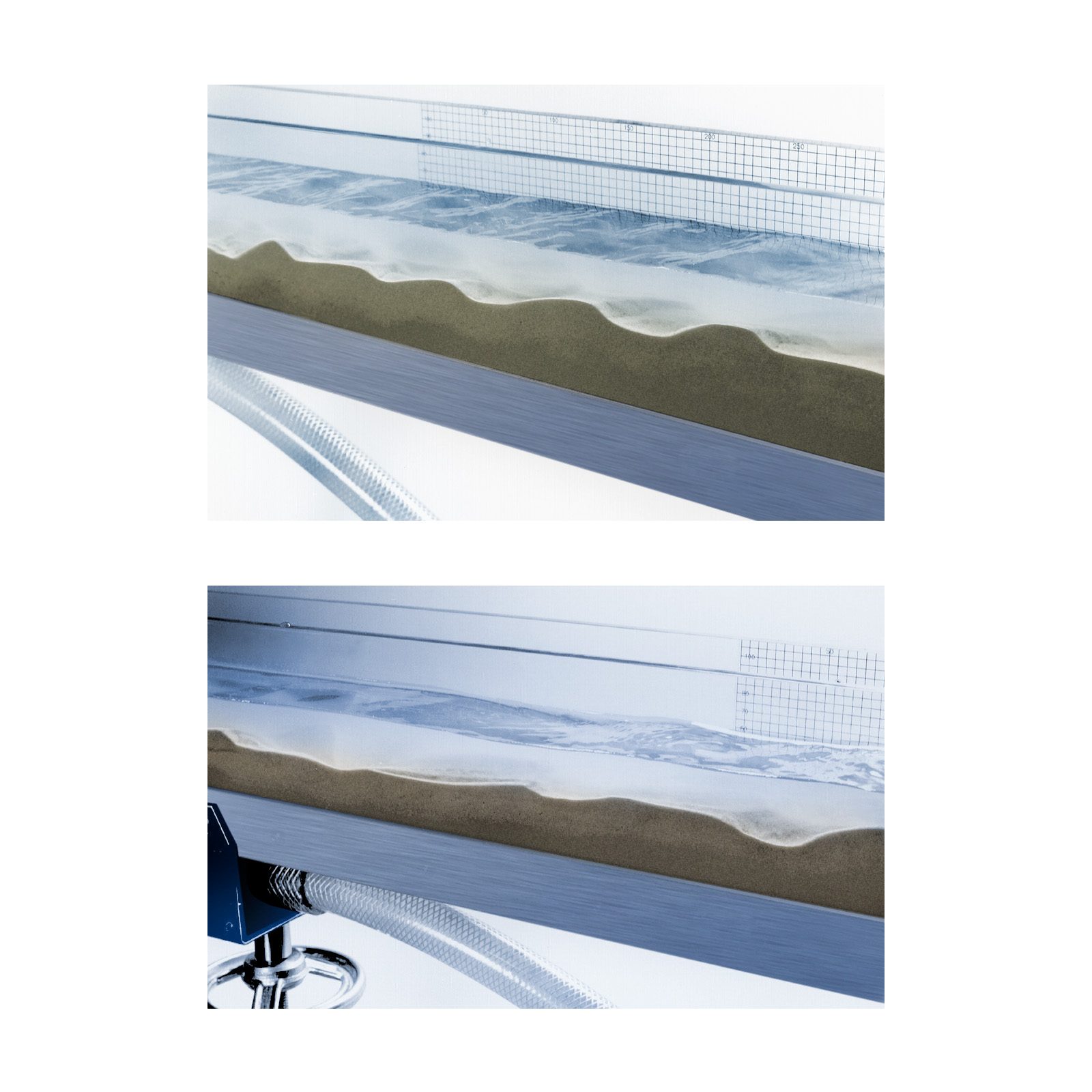

L’unità è costituita da un canale inclinabile montato su telaio, completo di vasca di scarico e pompa di ricircolo. Per iniziare una dimostrazione, la sabbia viene posizionata uniformemente lungo il letto del canale, tra il serbatoio di ingresso e lo stramazzo di scarico. L’acqua viene fatta circolare nel sistema con una delle tre portate selezionabili. La pendenza del canale viene regolata mediante un sottile martinetto a cui è collegato un accurato indicatore di pendenza. I lati del canale sono trasparenti in modo che si possano osservare i cambiamenti del profilo del letto e una sezione di un lato è dotata di segni grafici a griglia per consentire valutazioni quantitative della dinamica della forma del letto.

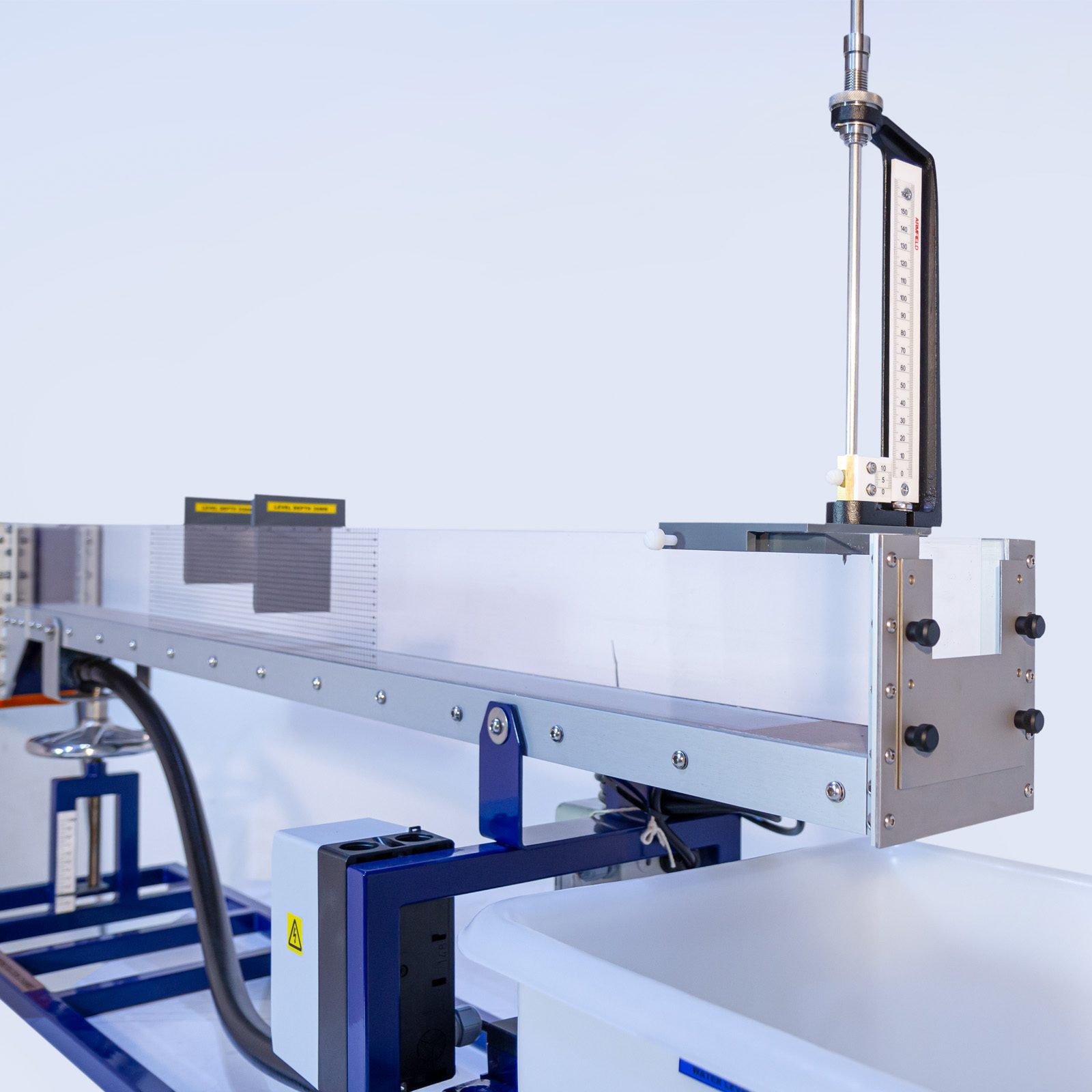

Viene fornito un indicatore del livello dell’acqua per misurare la prevalenza sopra lo stramazzo di scarico del canale per dedurre le portate da un grafico di calibrazione generato dall’utente.

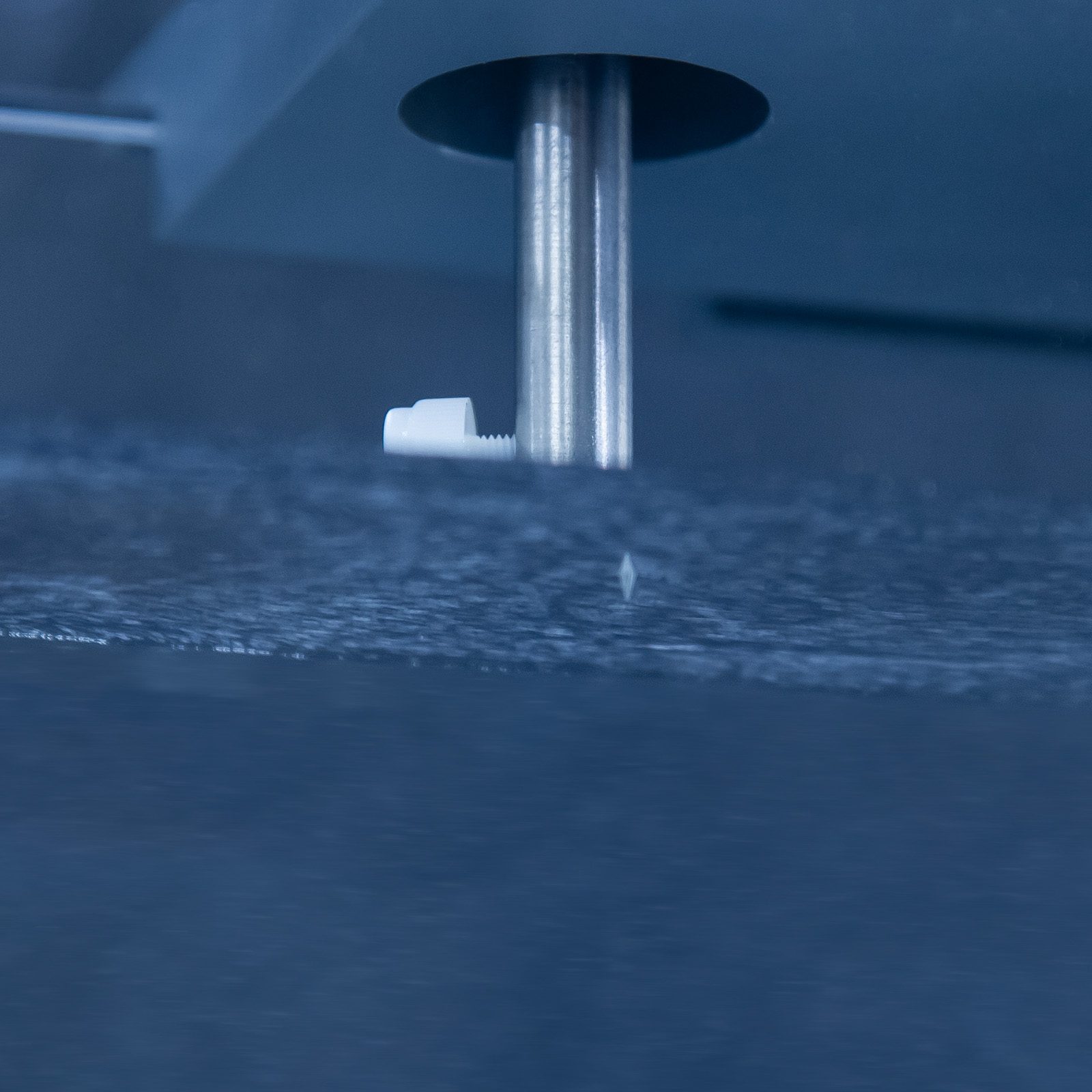

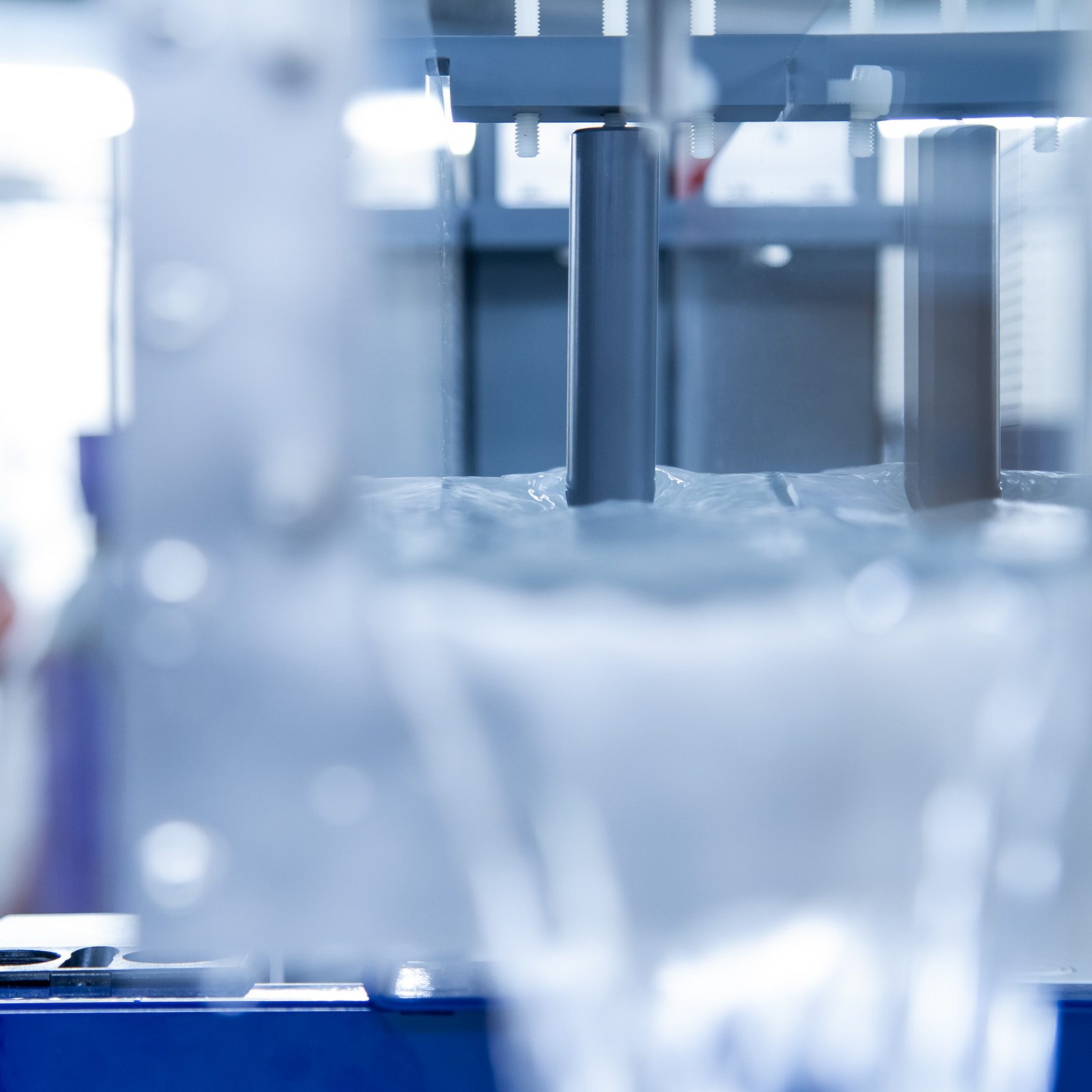

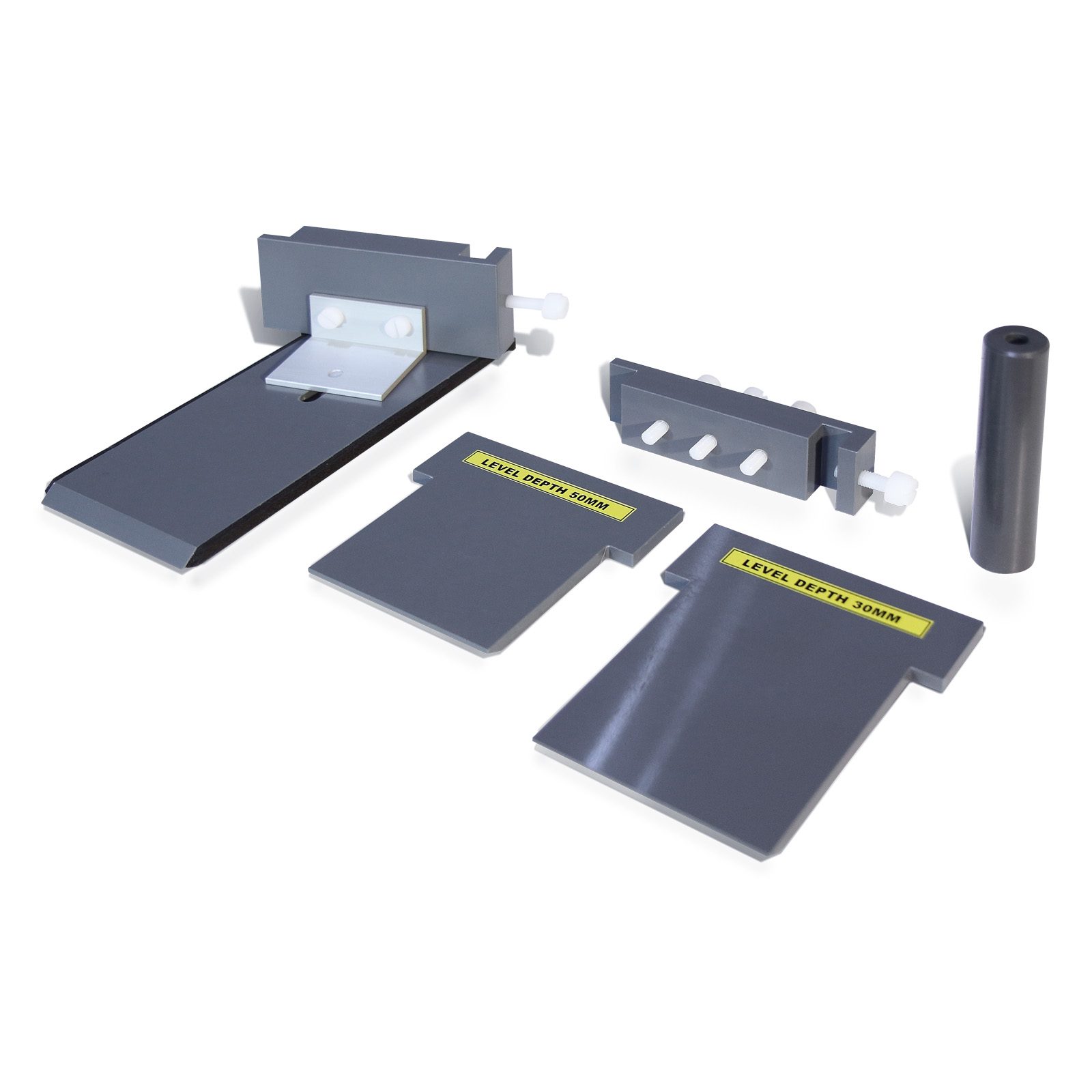

Vengono forniti modelli solidi del pilastro di un ponte e di uno sbarramento per dimostrare gli effetti del dilavamento sui letti dei fiumi delle strutture artificiali.

Categorie: Civile, Educativo, Ambientale, Geologia e geografia, Serie S – Idraulica applicata e idrologia, Serie S – Idraulica e idrologia, S8-MKII – Canale dimostrativo del trasporto di sedimenti

Disponibilità: Su richiesta
