SD-1.53 – Apparato per la forma dei denti degli ingranaggi

Determinazione sperimentale della forma e costruzione di una curva evolvente

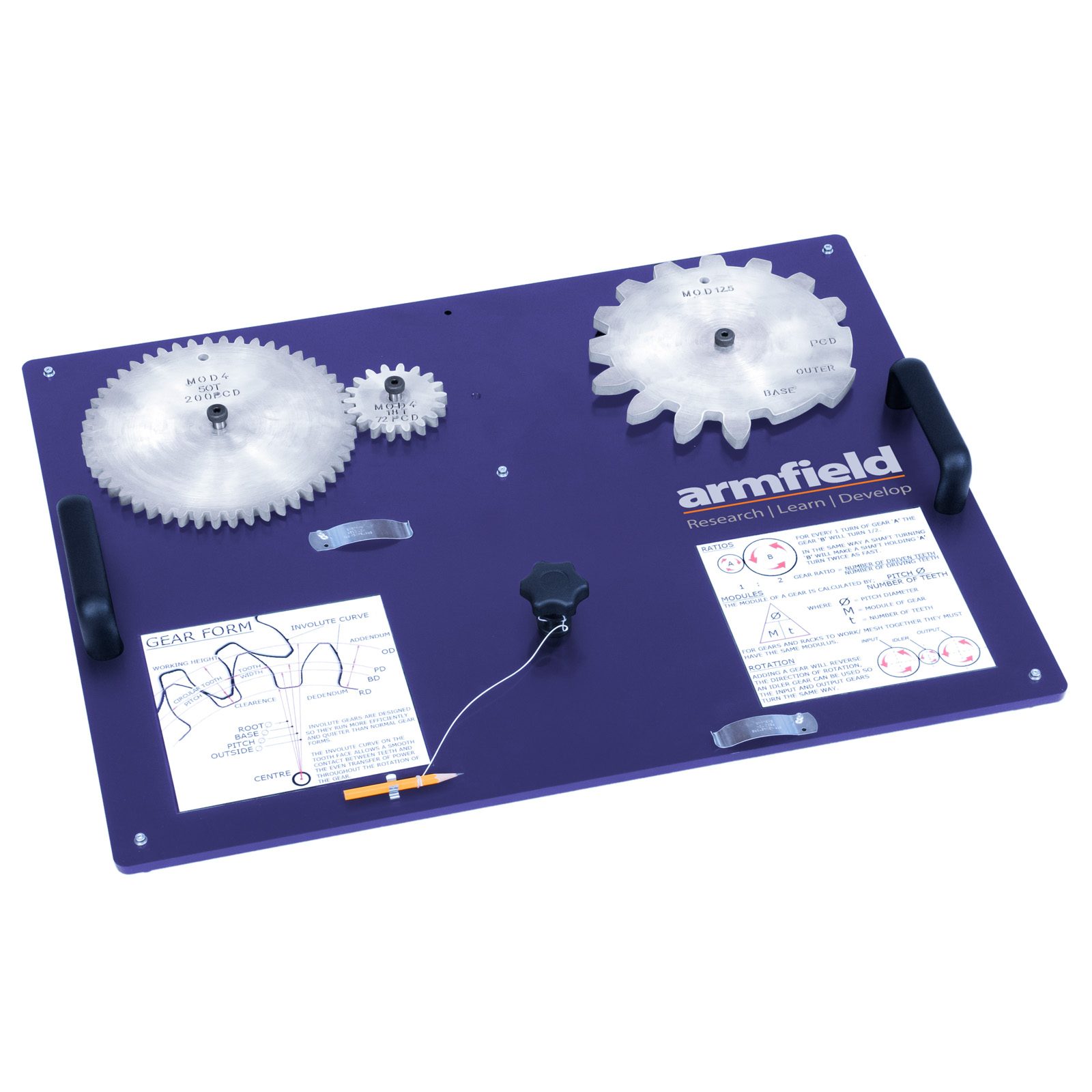

Una piastra di base da banco contiene tutti gli elementi per questo esperimento.

Sulla piastra di base si trovano tre ingranaggi. Un ingranaggio grande e un ingranaggio piccolo si ingranano insieme e possono essere ruotati per produrre l’analisi dei rapporti. Un terzo ingranaggio è rimovibile per consentire agli studenti di rivedere la forma del dente, il diametro del cerchio primitivo (PCD) e altre geometrie chiave della forma del dente.

L’apparato spiega anche la forma di una curva evolvente e come questa viene utilizzata per creare un profilo del dente dell’ingranaggio. Per aiutare a descrivere cos’è una curva ad evolvente, è possibile inserire della carta nell’apparecchio e disegnare una curva ad evolvente. Viene fornito un set di calibri a nonio per consentire la misurazione dell’ingranaggio rimovibile e contribuire a fornire un’analisi pratica della forma dell’ingranaggio. Le etichette vengono utilizzate sull’unità per aiutare a spiegare chiaramente la teoria degli ingranaggi.

Apparecchio da banco o da parete

Due ingranaggi di collegamento in dotazione

Una marcia per la misurazione

Disegno della forma dell’ingranaggio ad evolvente

Teoria e terminologia chiaramente etichettate sull’unità

Categorie: Educativo, SD-1.53-Apparecchio per la forma dei denti degli ingranaggi, SV – Teoria delle Macchine, Serie SV – Statica e Vibrazioni

Disponibilità: Su richiesta
