SD-1.56 – Treno di ingranaggi epicicloidali

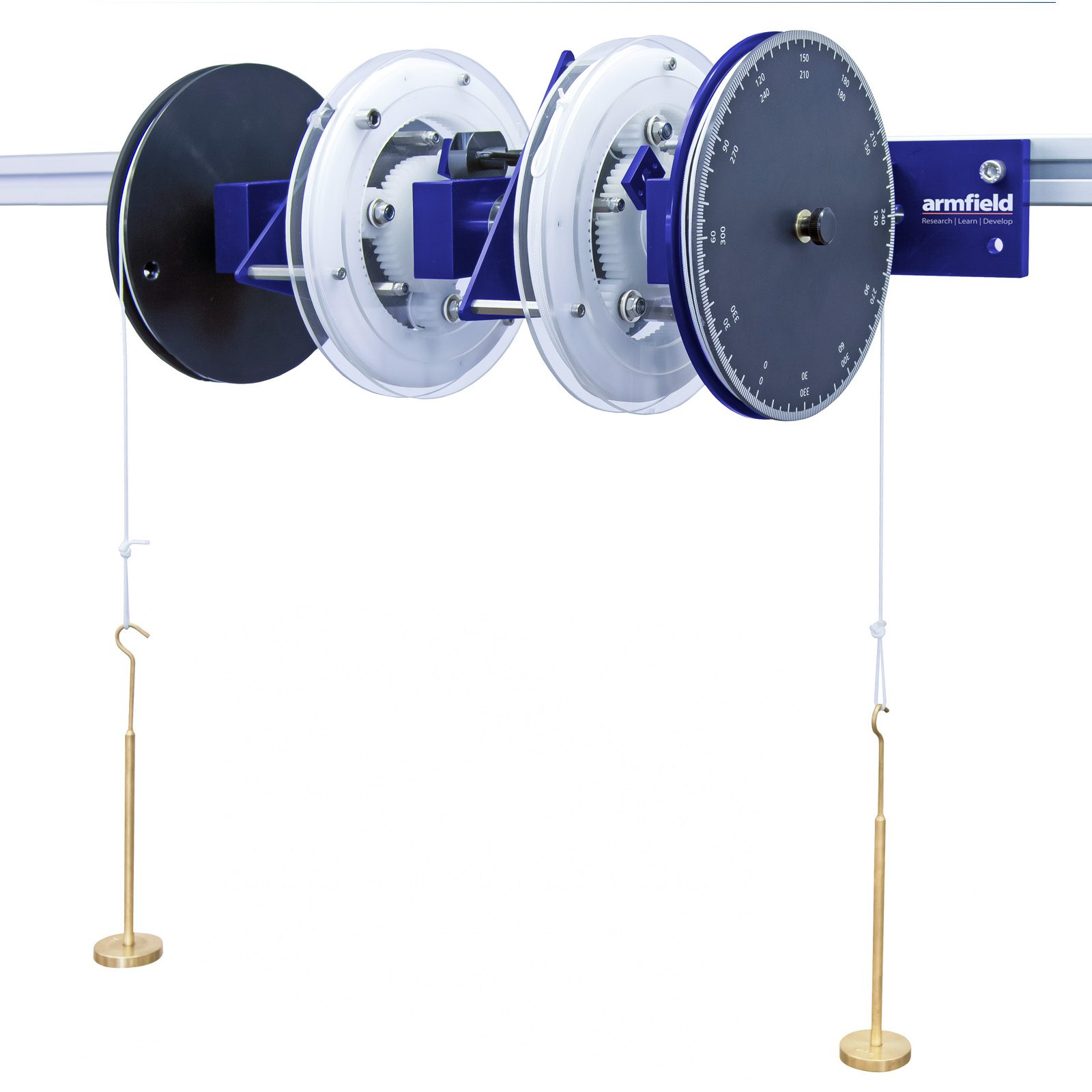

Questo apparato è costituito da due rotismi epicicloidali standard. Ogni treno di ingranaggi è costituito da un ingranaggio centrale al centro, tre ingranaggi planetari, un collegamento planetario e un ingranaggio interno o corona dentata. L’ingranaggio centrale, la corona dentata e il portasatelliti ruotano tutti attorno allo stesso asse.

Questo apparato è costituito da due rotismi epicicloidali standard. Ogni treno di ingranaggi è costituito da un ingranaggio centrale al centro, tre ingranaggi planetari, un collegamento planetario e un ingranaggio interno o corona dentata. L’ingranaggio centrale, la corona dentata e il portasatelliti ruotano tutti attorno allo stesso asse. Gli ingranaggi planetari sono montati su alberi che ruotano nel portasatelliti e ingranano sia con l’ingranaggio solare che con la corona dentata. Le pulegge dotate di goniometri sono fissate all’albero di ingresso e di uscita in modo da poter determinare i rapporti di coppia e velocità. Le coppie possono essere applicate all’albero aggiungendo pesi sulle corde avvolte sulle pulegge. Nell’intera unità vengono utilizzati cuscinetti per ridurre al minimo le perdite per attrito.

L’apparecchio può essere utilizzato in una varietà di modalità. I perni di bloccaggio vengono utilizzati per mantenere in posizione diverse parti dell’apparecchio. Ciò offre all’utente diverse opzioni sui rapporti di trasmissione che possono essere applicati tra gli alberi di ingresso e di uscita. Modificando le combinazioni tra il primo e il secondo gruppo di ingranaggi epicicloidali è possibile produrre un’ampia gamma di rapporti e diverse direzioni di uscita. È possibile calcolare i rendimenti per il funzionamento delle unità nonché tabelle teoriche fornite per le diverse combinazioni di ingranaggi.

Doppio riduttore epicicloidale a parete

Può essere montato sul telaio da banco SV100

Ingranaggi in plastica per un funzionamento regolare e riduzione del rumore

I rapporti di trasmissione possono essere regolati

Dispositivi di bloccaggio per arrestare la rotazione durante l’impostazione dei pesi

Protezioni ingranaggi trasparenti per sicurezza e visibilità

Tutti i pesi forniti

Categorie: Educativo, SD-1.56-Treno di ingranaggi epiciclici, SV – Teoria delle Macchine, Serie SV – Statica e Vibrazioni

Disponibilità: Su richiesta

Documentazione

Scheda tecnica (PDF)
