SD3 – Apparecchio per vibrazioni torsionali
Prezzo su richiesta
Questa unità montata da banco viene utilizzata per studiare la torsione e le vibrazioni torsionali.
Prodotto su ordinazione. Ordinato al produttore su richiesta. Il tempo di consegna non è fornito nel catalogo e va confermato.
Disponibile su ordinazione
Acquistabile con i fondi degli avvisi attivi — ti aiutiamo a individuare il bando giusto per la tua scuola.
- Scuole, via libera al raffrescamento: finanziate 6.342 istituzioni con oltre 3.100 euro a testa171 giorni
- DM 38/2026 – Acquisto dispositivi digitali, libri e sussidi didattici
- Fondi PNRR per scuole superiori: fino a 600.000 euro per laboratori STEM e multilinguismo
Descrizione
Questa unità montata da banco viene utilizzata per studiare la torsione e le vibrazioni torsionali.
Armfield

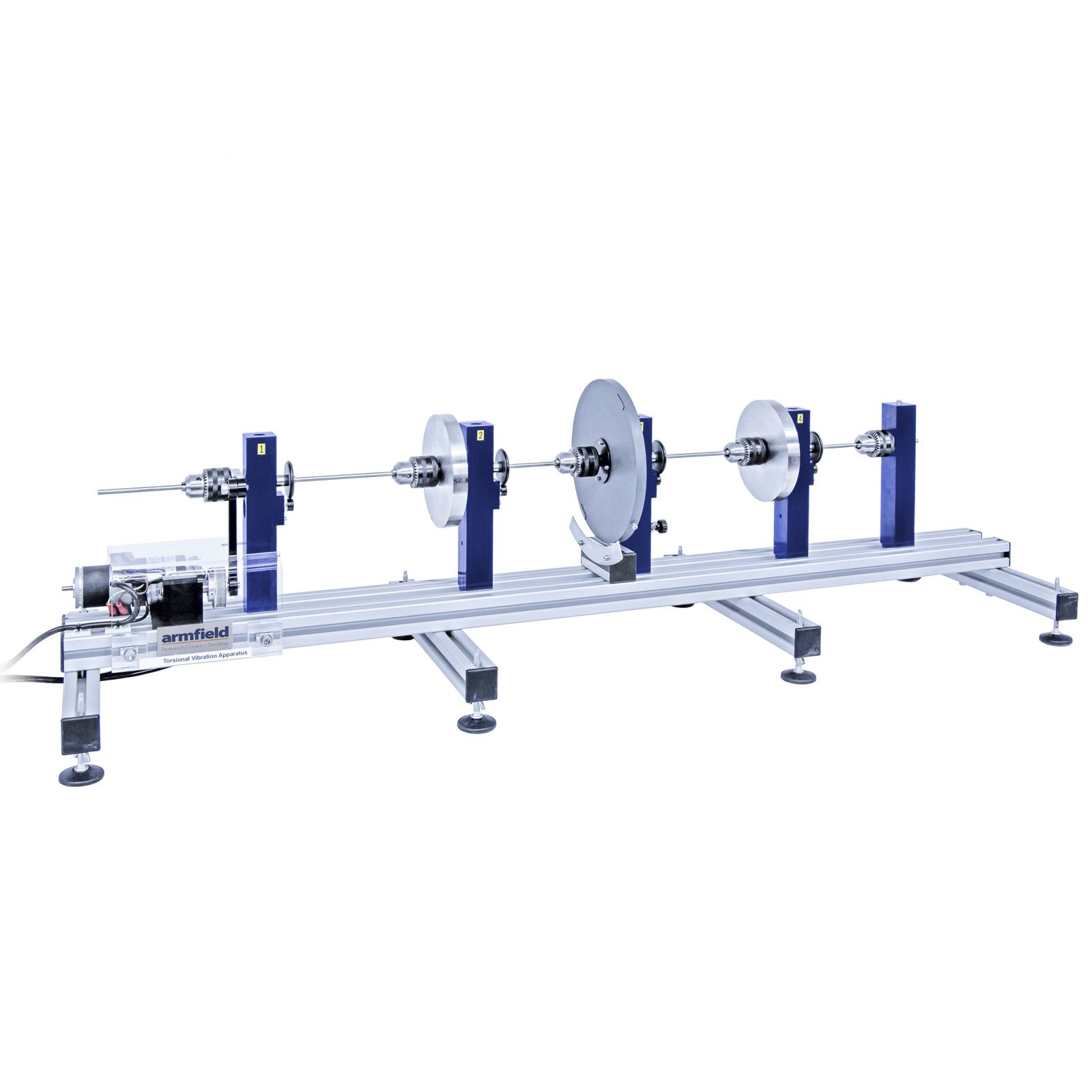

l’unità da banco viene utilizzata per lo studio della torsione e delle vibrazioni torsionali. L’apparecchio è costruito attorno ad una base profilata in alluminio con piedini livellatori, sulla quale sono montati 4 pilastri verticali del mandrino.
Ciascun pilastro contiene un albero centrale che scorre su cuscinetti di precisione con un mandrino a un’estremità che afferra un provino di torsione. Ogni mandrino contiene anche un grande disco di massa e inerzia variabile. Con questi mandrini è possibile assemblare un campione di torsione con un massimo di 3 masse. Le vibrazioni vengono trasmesse al provino di torsione tramite un eccitatore, la cui velocità è controllata elettronicamente dall’unità di controllo principale.
Per modificare le condizioni finali dell’apparecchio, un quinto mandrino alloggia un mandrino che blocca rigidamente l’estremità del campione di torsione per ottenere un’estremità fissa.
Insieme all’apparecchio viene fornito anche un dispositivo di torsione manuale, che consente di applicare al provino una torsione angolare nota. Una corda viene avvolta attorno a uno dei dischi grandi e un carico viene applicato tramite un gancio e un set di pesi. Viene registrato l’angolo di torsione per il carico incrementale ed è possibile calcolare il modulo di rigidità. I sensori di oscillazione sono montati integralmente su ciascun pilastro di massa e forniscono segnali dell’ampiezza della vibrazione.
La centralina condiziona questi segnali e li rende disponibili ad un oscilloscopio (non fornito) per l’analisi delle vibrazioni.
Dimostrazione molto visiva della vibrazione torsionale
Motore completamente protetto
Condizioni finali libere e fisse
Velocità di oscillazione controllata e visualizzata digitalmente
Torsione manuale del provino utilizzando un set di pesi e un gancio
Smorzamento meccanico in dotazione
Oscilloscopio digitale opzionale (INST063)
Fornito con software
Categorie: Educativo, SD3 – Apparecchio per vibrazioni torsionali, SV – Vibrazioni
Disponibilità: Su richiesta
Documentazione
Informazioni aggiuntive
| Settore | Didattica e ricerca industriale |
|---|---|
| Marca | Armfield |
