SV801 – Apparato a sbalzo asimmetrico
Prezzo su richiesta
L’apparecchio a sbalzo asimmetrico SV801 consente di misurare le deflessioni verticali e orizzontali dell’estremità libera di un provino quando il carico avviene lungo un asse principale o con un angolo noto.
Prodotto su ordinazione. Ordinato al produttore su richiesta. Il tempo di consegna non è fornito nel catalogo e va confermato.
Disponibile su ordinazione
Acquistabile con i fondi degli avvisi attivi — ti aiutiamo a individuare il bando giusto per la tua scuola.
- Scuole, via libera al raffrescamento: finanziate 6.342 istituzioni con oltre 3.100 euro a testa170 giorni
- DM 38/2026 – Acquisto dispositivi digitali, libri e sussidi didattici
- Fondi PNRR per scuole superiori: fino a 600.000 euro per laboratori STEM e multilinguismo
Descrizione

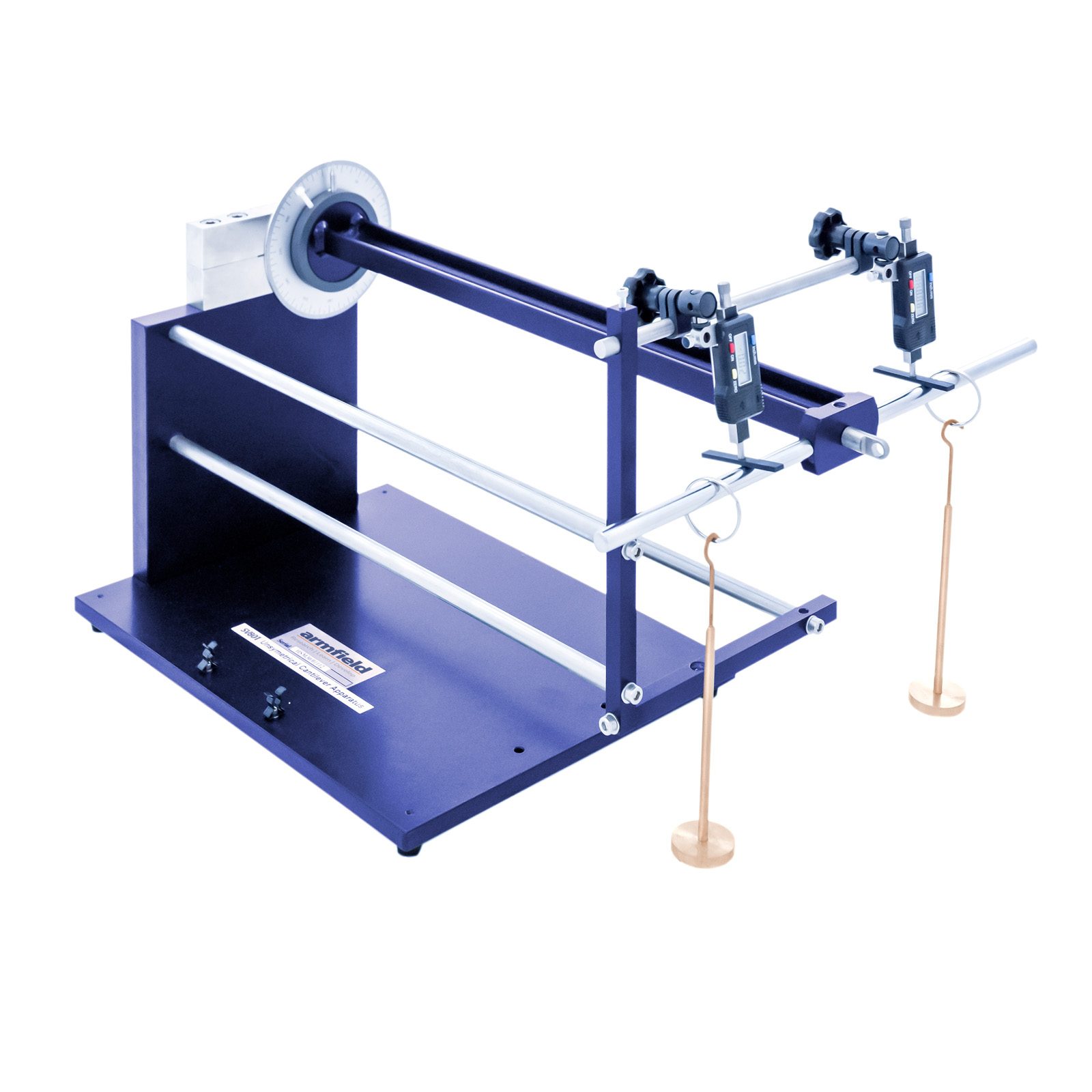

L’apparecchio a sbalzo asimmetrico SV801 consente di misurare le deflessioni verticali e orizzontali dell’estremità libera di un provino quando il carico avviene lungo un asse principale o con un angolo noto.
L’apparecchio a sbalzo asimmetrico SV801 consente di misurare le deflessioni verticali e orizzontali dell’estremità libera di un provino quando il carico avviene lungo un asse principale o con un angolo noto. Una base solida e compatta sostiene un supporto terminale rigido verticale per il bloccaggio di tre cantilever.
Ciascun cantilever può essere fissato al supporto rigido tramite un mandrino, che consente la regolazione angolare dei provini.
Il mandrino crea anche un fissaggio terminale rigido per i cantilever durante il test. L’orientamento angolare dei campioni può essere letto utilizzando la scala angolare integrata.
Vengono forniti tre cantilever di prova, nella forma a U, a L e rettangolari. All’estremità libera del cantilever sono applicati carichi puntuali verticali mediante ganci e pesi. Il movimento dell’estremità libera viene misurato utilizzando indicatori di deflessione digitali, le cui incudini poggiano su una sporgenza a sbalzo.
Il risalto a sbalzo consente il caricamento del punto di offset per il lavoro al centro di taglio utilizzando l’accessorio in dotazione.
Unità da banco robusta e compatta
Tre travi di prova fornite di serie
Regolazione a 360° con incrementi di un grado
Deflessione dell’estremità libera misurata rispetto alla sua estremità fissa
Centro di taglio parte della disposizione standard
Set completo di pesi e ganci in dotazione
Categorie: Educativo, SV – Resistenza dei materiali, Serie SV – Statica e Vibrazioni, SV801 Apparato a sbalzo asimmetrico
Disponibilità: Su richiesta
Specifiche tecniche
- Esemplare rettangolare: 500 (L) x 20 (L) x 10 (A) mm
- esemplare L: 500 (L) x 25,4 (L) x 25,4 (L) x 3,175 (s) mm
- Campione U: 500 (L) x 21 (L) x 40 (A) x 5 (s) mm
- Scala del goniometro: 360°, incrementi di 5°
Documentazione
Informazioni aggiuntive
| Settore | Didattica e ricerca industriale |
|---|---|
| Marca | Armfield |
