SV804 – Tester a pendolo con energia d’impatto 25J

Una robusta unità montata su banco per lo studio delle prove di resistenza agli urti con barre dentellate (Charpy).

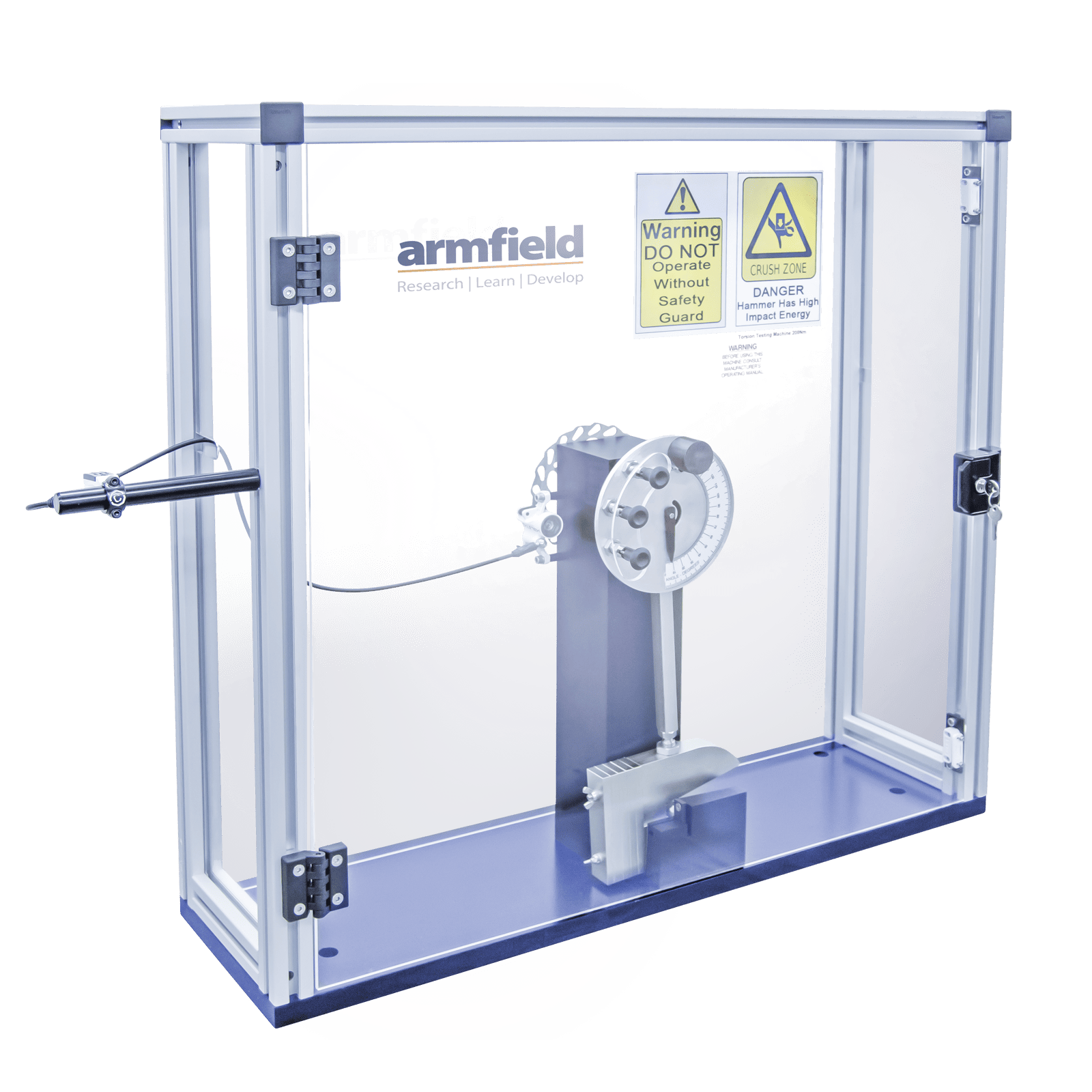

Una robusta unità montata su banco per lo studio delle prove di resistenza agli urti con barre dentellate (Charpy). Una pesante piastra di base con protezione circonda tutti i componenti, la protezione ha uno sportello con serratura per un facile accesso durante l’impostazione del test ma anche per la sicurezza quando non è in uso.

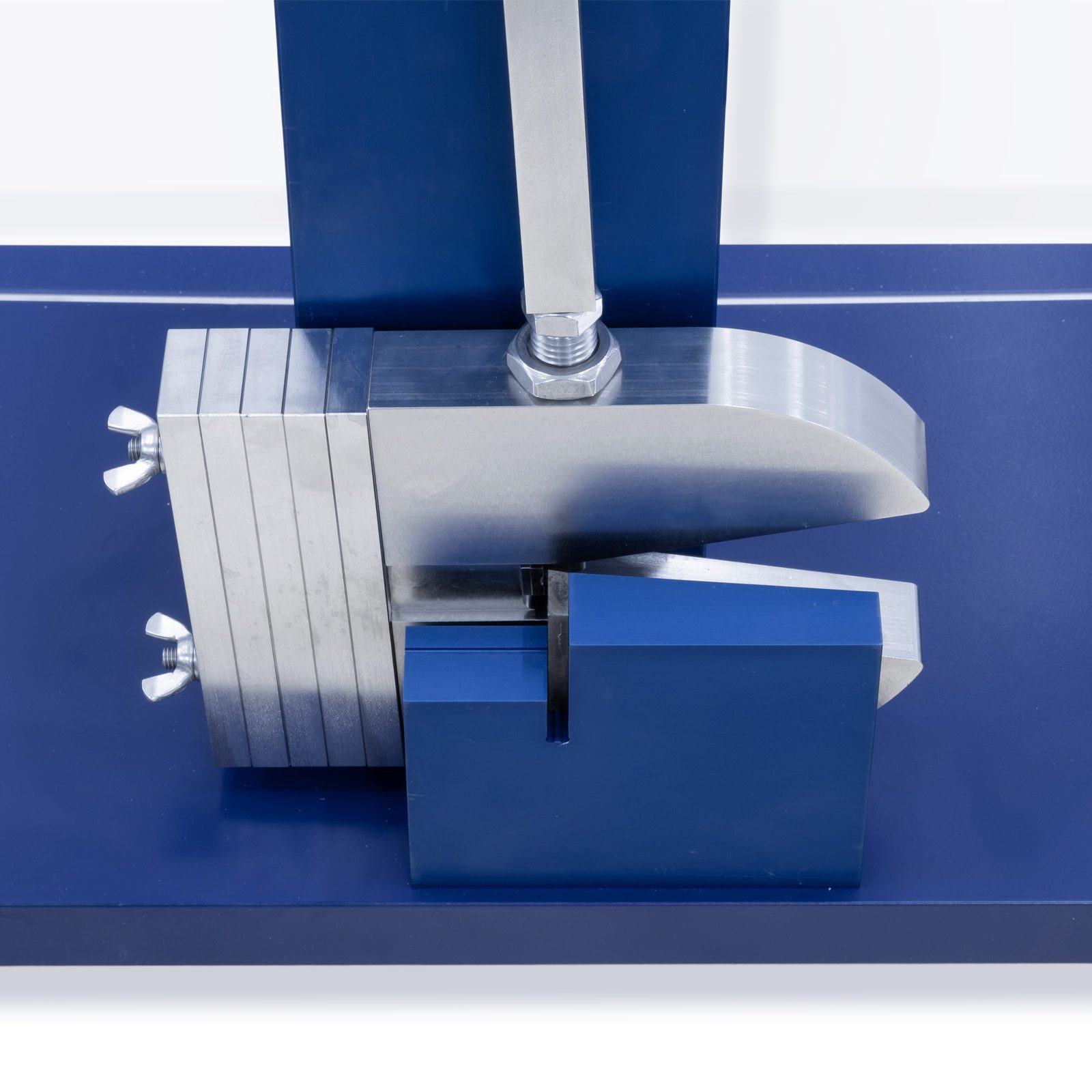

La piastra di base è dotata di un’incudine e di un pilastro dotati di profili di impatto replicabili per supportare i provini dentellati prima del test.

Un martello pesante oscilla su un raggio predefinito, impostato dal braccio del martello. L’energia iniziale del martello può essere variata modificando il peso iniziale e/o l’altezza iniziale dell’oscillazione dei martelli. La variazione dell’altezza può essere variata tra 3 posizioni impostate. Quando il martello oscilla lungo il suo raggio, colpisce il campione e la distanza percorsa oltre il campione viene misurata su una scala integrale mostrata in gradi. Un sistema frenante arresta l’oscillazione del martello dopo l’impatto del provino.

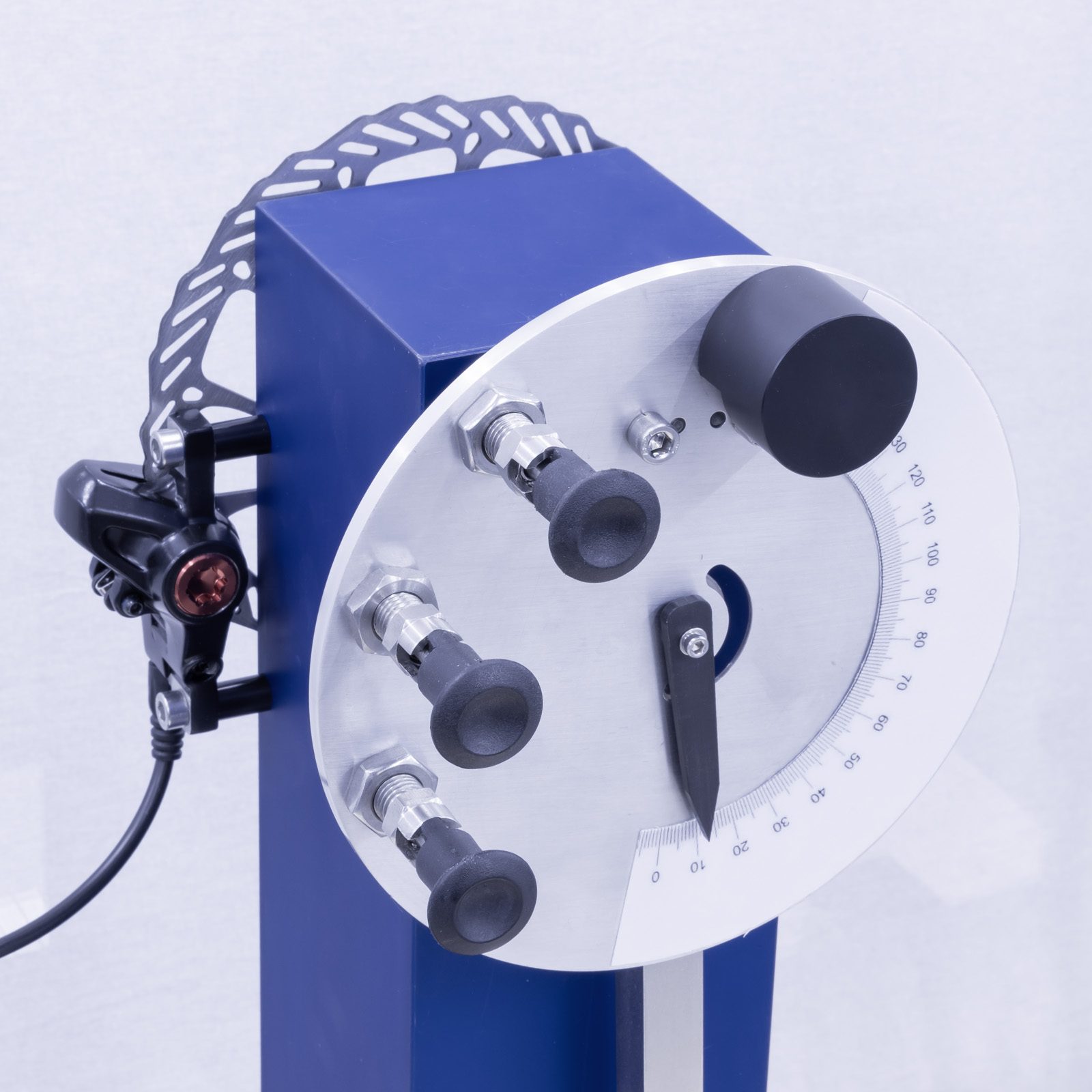

Un indicatore si sposta con il martello al momento della rottura del provino, indicando così la variazione dell’angolo dalla posizione iniziale al punto più alto dopo la frattura. Il marcatore rimane in posizione dopo la rottura del campione per consentire la registrazione del valore. Questo può quindi essere utilizzato per calcolare la quantità di energia assorbita dal campione.

Il rilascio del martello è controllato da uno stantuffo. Un blocco di spinta è situato sulla faccia del goniometro, questo facilita l’operazione a due mani e tiene l’utente lontano dal braccio oscillante per la massima sicurezza.

Vengono forniti numerosi campioni di prova, con ulteriori campioni disponibili separatamente (SV804-1). I campioni sono realizzati secondo specifiche specifiche con tacche (standard britannici EN 10045-1 (1990)) e sono disponibili in alluminio e ottone.

Tester ad impatto Charpy 25J robusto e di alta qualità

Apparecchio completamente chiuso dietro protezione di sicurezza

Porta con serratura e meccanismo di freno

Tre posizioni impostate per il martello a percussione

Massa del martello d’impatto regolabile

Sistema frenante per arrestare l’oscillazione del martello

Ideale per piccoli gruppi di studenti

Due set di campioni metallici forniti come standard secondo EN 10045-1 (1990)

Categorie: Educativo, SV – Resistenza dei materiali, Serie SV – Statica e Vibrazioni, Tester a pendolo SV804 Energia d’impatto 25J

Disponibilità: Su richiesta

Specifiche tecniche

• Capacità: Da 6,75 J (min) a 25 J (max)
• Sezione trasversale del campione: 10 x 7,5 mm, fino a 10 mm x 10 mm e fino a 10 mm x 5 mm
• Portata del supporto del cuscinetto: 75 mm
• Sezione trasversale dell’intaglio dei campioni standard: 10 x 5,5 mm
