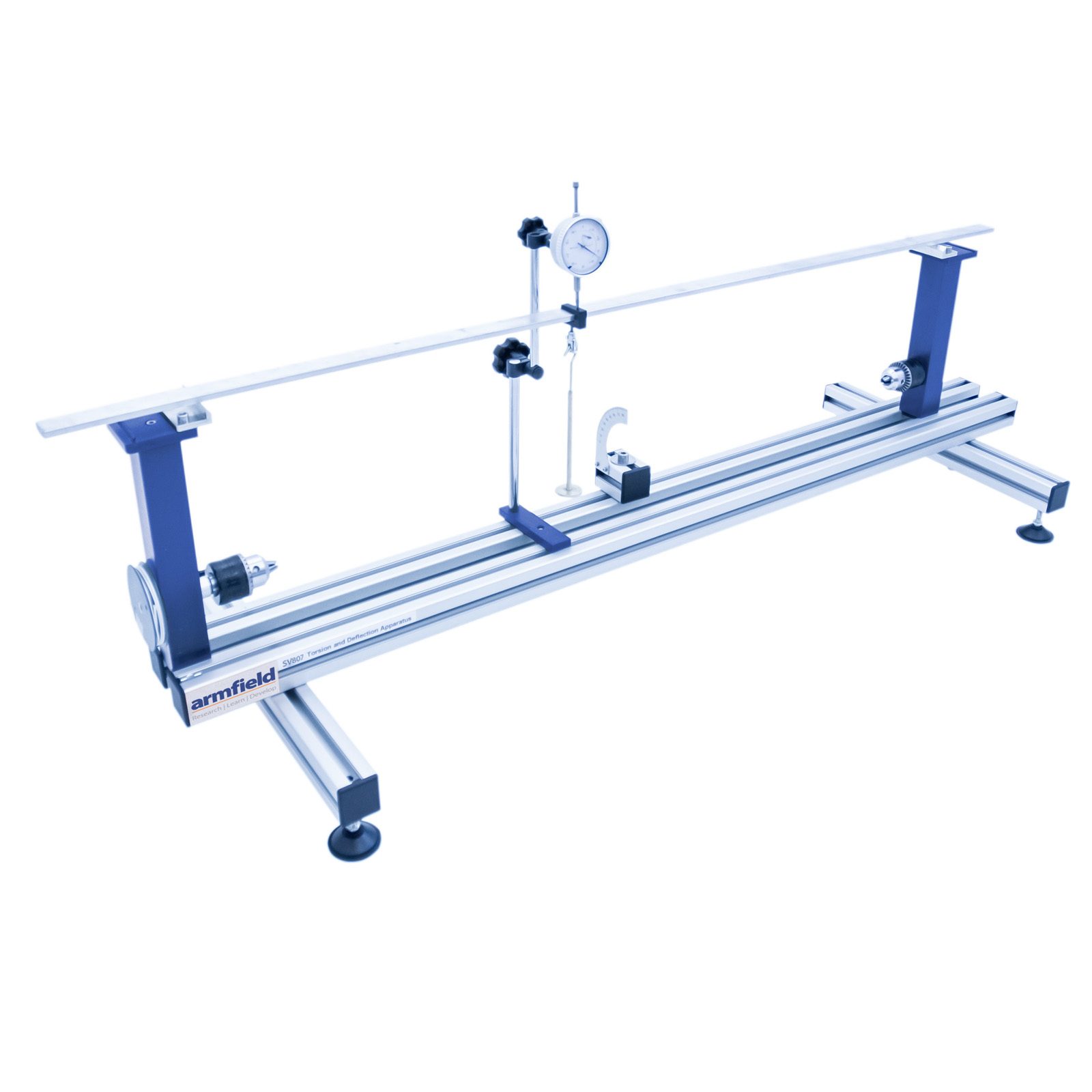

SV807 – Apparecchio per prove di torsione e deflessione

Questa unità da banco consente di intraprendere una varietà di esperimenti per studiare provini sottoposti a carico torsionale e flettente entro i loro limiti elastici.

Questa unità da banco consente di intraprendere una varietà di esperimenti per studiare provini sottoposti a carico torsionale e flettente entro i loro limiti elastici. Un telaio di base estruso trasporta due solidi supporti verticali. Scanalature profilate all’interno del telaio di base, elementi di fissaggio e maniglie a sgancio rapido garantiscono una regolazione rapida e semplice della luce tra i supporti verticali.

Un supporto verticale sostiene un mandrino portacampione unico con un foro passante. Un altro mandrino è tenuto fermo ad un’estremità del telaio di base. I mandrini hanno due funzioni; per fissare i provini di torsione durante la prova e per trasmettere il carico torsionale al provino di torsione. Il carico torsionale viene trasmesso utilizzando una disposizione di pulegge e corde, con la puleggia montata su un albero che scorre su cuscinetti.

I cuscinetti riducono al minimo l’attrito nel sistema. Il mandrino installato nel supporto verticale è dotato di foro passante per consentire di variare la lunghezza del provino di torsione.

La torsione dei provini di torsione è indicata su un indicatore angolare e su un puntatore, che può essere spostato lungo il provino. Il rimanente supporto verticale viene utilizzato per prove di flessione.

Ciascun supporto verticale è dotato di morsetto superiore.

Ciò consente di variare la disposizione del supporto terminale dei provini da piegare, cioè fissarli, appoggiarli semplicemente su bordi di coltello o su tasselli rettificati. I supporti possono essere spostati lungo il telaio di base modificando così la luce della trave.

Per misurare la deflessione del provino in flessione, un comparatore è fissato su un supporto mobile e può essere posizionato ovunque all’interno della campata della trave. Viene fornito un set di provini di torsione e flessione. Una barra di carico e un set di pesi calibrati creano il caricamento del campione.

Dimostra torsione e flessione

I cantilever possono essere testati

Piegatura, deflessione del provino

Torsione del campione

Angolo di torsione lungo la lunghezza del provino

È possibile utilizzare campioni specifici del cliente

Tre campioni di piegatura

Quattro esemplari torsionali

Set completo di pesi e ganci in dotazione

Categorie: Educativo, SV – Resistenza dei materiali, Serie SV – Statica e Vibrazioni, SV807 Apparecchio per prove di torsione e deflessione

Disponibilità: Su richiesta

Specifiche tecniche

• Campioni di torsione: Ø5,00 ± 0,5mm x 470mm di lunghezza, acciaio, alluminio, ottone e nylon
• Provini di piegatura: Lunghezza 1200mm, acciaio, alluminio e ottone
• 1 comparatore: Corsa 25 mm, risoluzione 0,01 mm, con incudine di precisione
