SV901 – Apparecchio per la frizione del disco della frizione

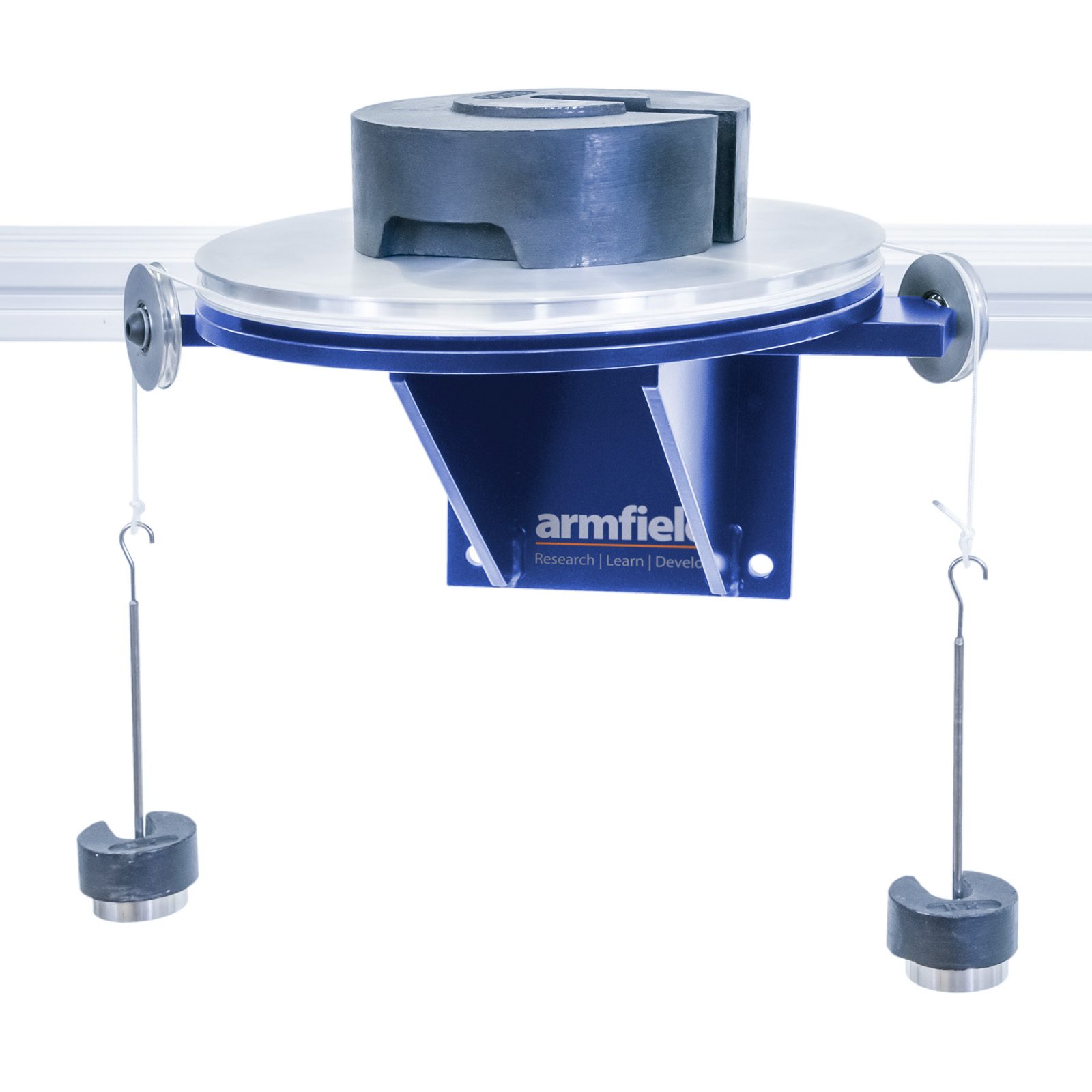

L’apparecchio montato a parete comprende una piastra fissa inferiore fissata a una robusta staffa di montaggio a parete. Sopra questo disco stazionario si trova una piastra superiore in lega di alluminio il cui albero ruota su cuscinetti a sfera ma è a diretto contatto con la piastra stazionaria.

Tra la piastra inferiore e quella superiore sono inseriti tre dischi di attrito, ciascuno di diametro diverso. Ogni disco è posizionato positivamente sui perni per garantire che rimangano fermi. La forza minima sul disco di attrito è il peso proprio della piastra superiore, ma la pressione di contatto può essere aumentata aggiungendo pesi alla piastra superiore.

La coppia pura viene applicata alla piastra superiore tramite due corde e pulegge caricate. Le corde si avvolgono attorno ad una scanalatura nella piastra superiore.

Viene fornito un set di pesi calibrati che permettono di variare la forza di carico e regolare anche la coppia applicata.

Apparecchio a parete

Può essere montato sul telaio da banco SV100

Tre dischi di frizione in dotazione

Ogni disco di attrito con diametro diverso

Dischi testati singolarmente o tutti insieme

Pressione di contatto applicata verticalmente

Coppia pura applicata utilizzando i pesi

Categorie: Educativo, SV – Attrito, Serie SV – Statica e Vibrazioni, SV901-Apparecchio di attrito del piatto della frizione

Disponibilità: Su richiesta

Specifiche tecniche

• 3 dischi di attrito: Ø300, Ø200, Ø100mm, 5mm (L)
• Materiale del disco di attrito: Materiale freno Ferodo
• Diametro del piatto girevole: Ø250mm
• Set di pesos: 6×0,1N, 8×0,2N, 2x1N; 4x2N; 2x5N; 2x10N; 2x20N; 2x50N; 1x100N
