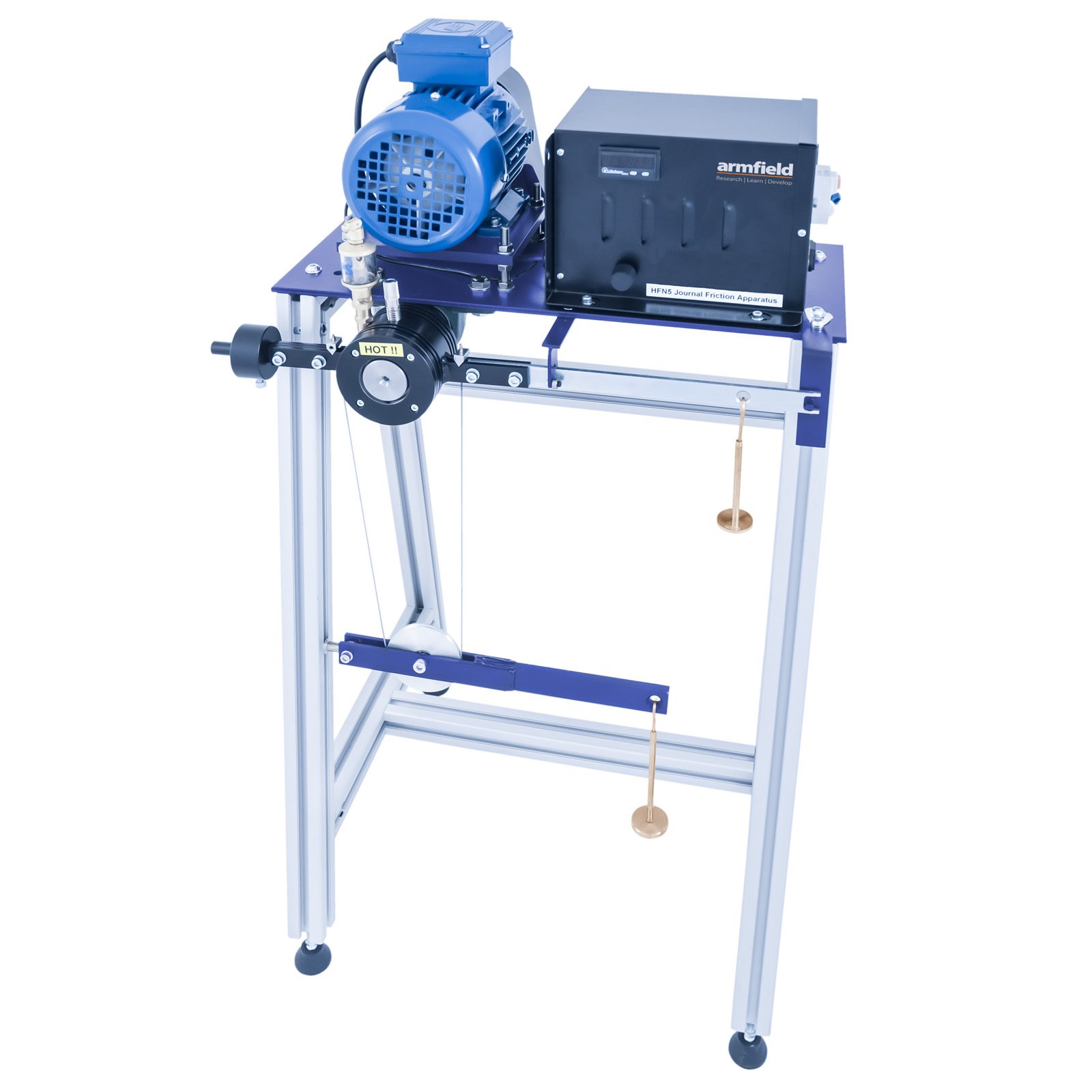

SV903 – Apparato di attrito del giornale

Questo apparecchio è progettato per determinare la coppia di attrito in un cuscinetto portante in diverse condizioni di carico, velocità e lubrificazione.

L’albero in acciaio rettificato è azionato da un motore elettrico a velocità variabile. L’alloggiamento del perno ha una tasca per il termometro, un lubrificatore per l’alimentazione a vista e un coperchio terminale rimovibile. Il petrolio non può essere buttato via. L’attrito dovuto al contatto tra le superfici è notevolmente ridotto mediante l’uso di un manicotto “flottante”.

La coppia di attrito viene misurata aggiungendo pesi a una barra di carico sospesa al braccio di reazione smorzato. I pesi aggiunti al gancio inferiore applicano un carico costante al cuscinetto fino a 650 N. I manicotti in bronzo fosforoso, bronzo sinterizzato e PTFE impregnato vengono forniti come alloggiamenti standard.

Viene fornito un tachimetro elettronico per la misurazione della velocità dell’albero, che può essere controllato utilizzando il potenziometro di controllo sulla scatola di controllo anteriore.

Viene fornito un vassoio di raccolta dell’olio per garantire che tutto l’olio che passa attraverso il cuscinetto del portante venga catturato. Viene fornito un set completo di pesi, ganci e strumenti insieme a un manuale di istruzioni completo per studenti e docenti.

Apparecchio a parete

Può essere montato sul telaio da banco SV100

Torsione pura applicata alla tavola

Apparecchio fornito con quattro serie di perni

La seduta è in acciaio dolce e il perno è in ottone

Il cuscinetto reggispinta a sfere è incluso

Vengono forniti tutti i ganci di carico e i pesi calibrati

Categorie: Educativo, SV – Attrito, Serie SV – Statica e Vibrazioni, SV903 – Apparato di attrito del giornale

Disponibilità: Su richiesta

Specifiche tecniche

• Leva del braccio di reazione 4: 1 rapporto

Documentazione

Scheda tecnica (PDF)
