SV906 – Apparecchio per l’attrito delle cinghie

Apparecchio montato a parete o su telaio per osservare il rapporto tra le tensioni nei due lati di una cinghia

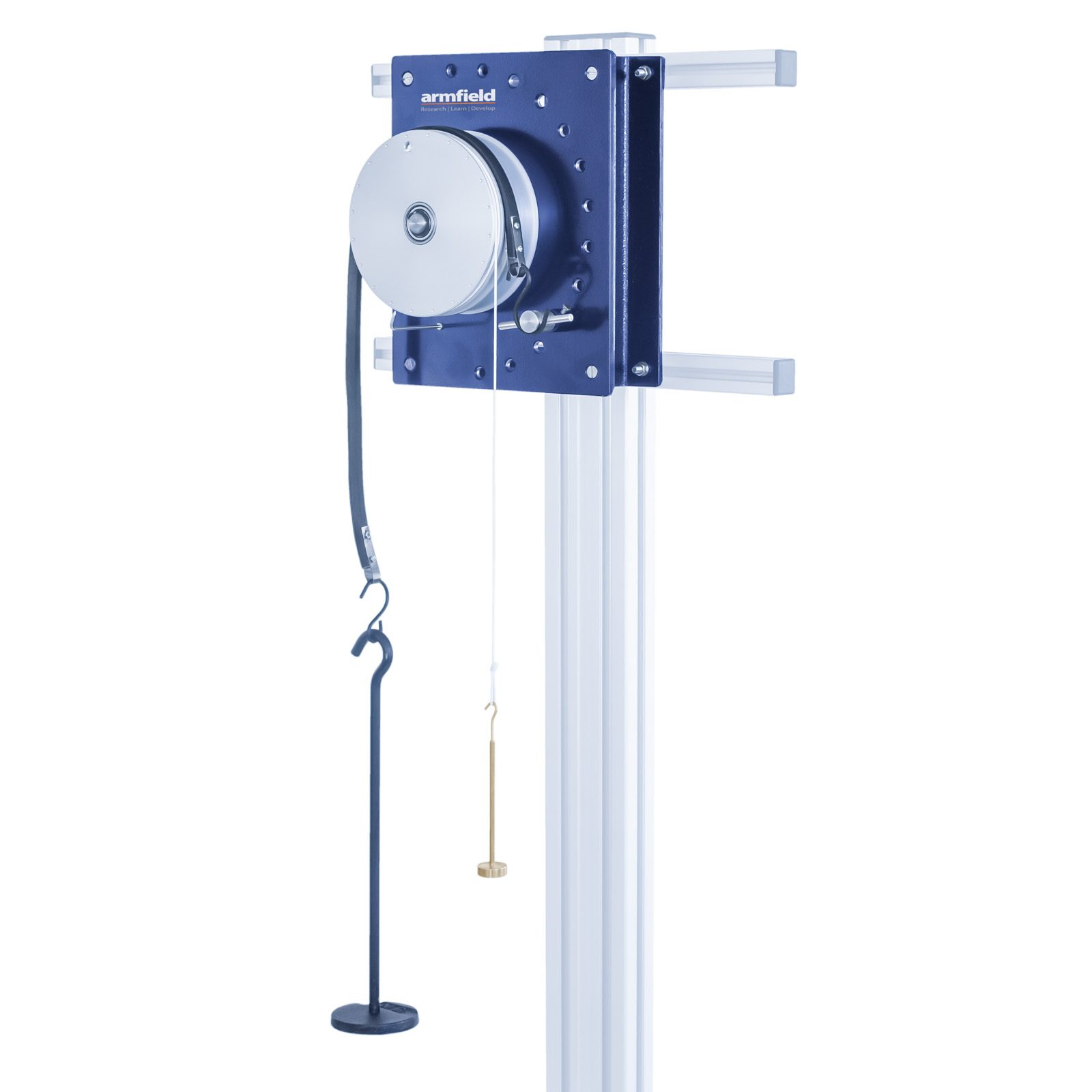

L’apparecchio è costituito da una puleggia montata a parete con una cinghia caricata. La puleggia è in alluminio e presenta due scanalature lavorate per adattarsi a una cinghia piatta a V e una corda. Ogni cinghia si inserisce nella rispettiva scanalatura durante il test.

Per una data tensione della cinghia e un determinato angolo di avvolgimento, è possibile applicare un momento torcente aggiungendo pesi al supporto della trasmissione della puleggia. L’idea è determinare la coppia che fa girare la puleggia e quindi trovare il rapporto tra le tensioni della cinghia. Ciò consente di verificare l’equazione della tensione della cinghia e di determinare il coefficiente di attrito.

L’angolo di sovrapposizione può essere facilmente variato posizionando un’estremità di ciascuna cinghia in diverse posizioni angolari sulla staffa a parete. Per consentire il raggiungimento delle varie posizioni angolari vengono utilizzati un perno e una barra rimovibili.

Può essere montato sul telaio da banco SV100

Una puleggia è adatta a tre cinghie. Nessun scambio di pulegge

Azionamento tangenziale costante della puleggia

Tre cinture in dotazione; piatto, V e corda

È possibile utilizzare cinture specifiche del cliente

Set completo di pesi e gancio in dotazione

Categorie: Educativo, SV – Attrito, Serie SV – Statica e Vibrazioni, SV906 – Apparecchio per l’attrito delle cinghie

Disponibilità: Su richiesta

Documentazione

Scheda tecnica (PDF)
