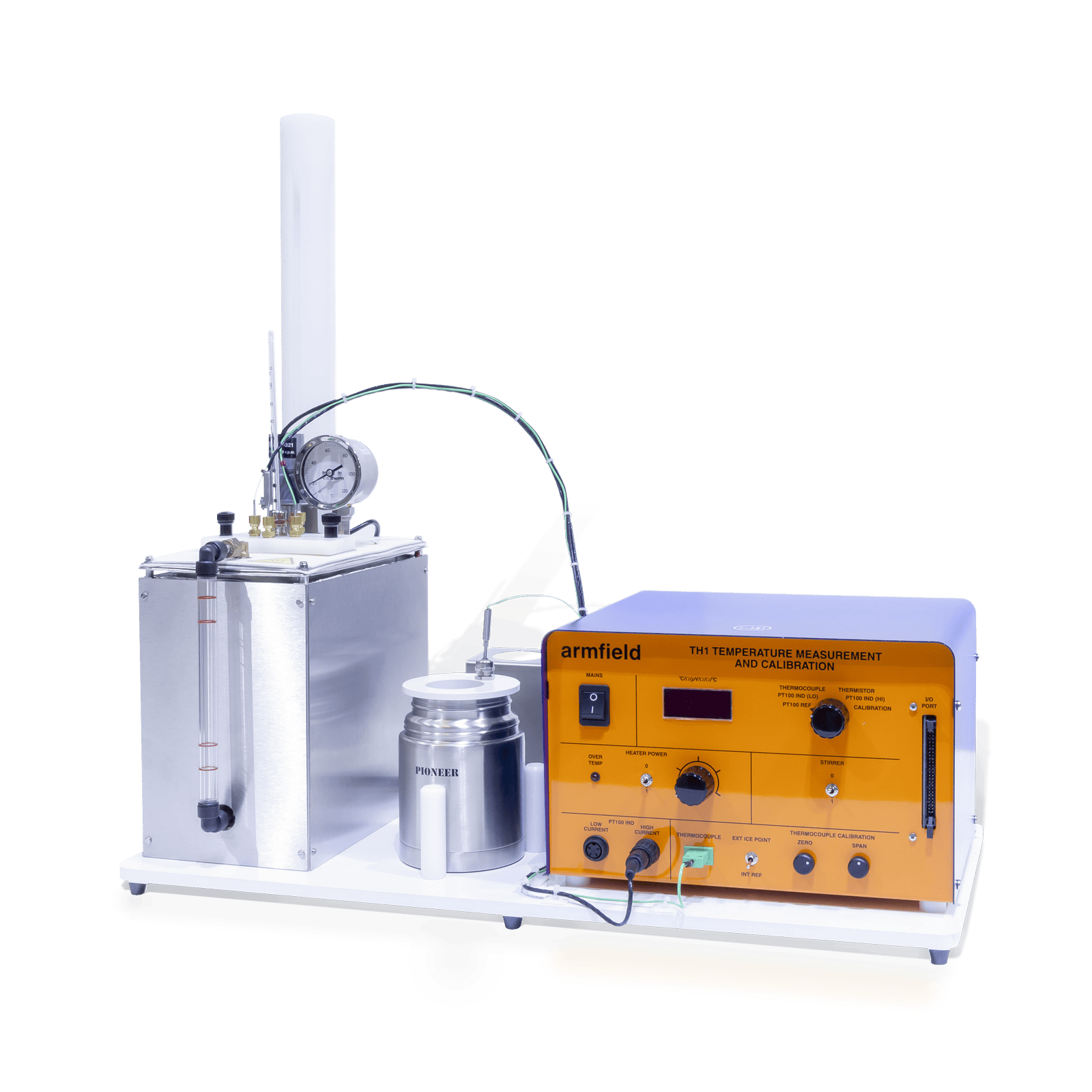

TH1 – Misurazione e calibrazione della temperatura

L’unità di misurazione e calibrazione della temperatura di Armfield è progettata per introdurre gli studenti alla temperatura e a come è possibile utilizzare diverse tecniche per misurare questa variabile.

Un’unità da banco progettata per introdurre gli studenti alla temperatura, alle scale di temperatura e ai dispositivi comunemente disponibili per misurare la temperatura.

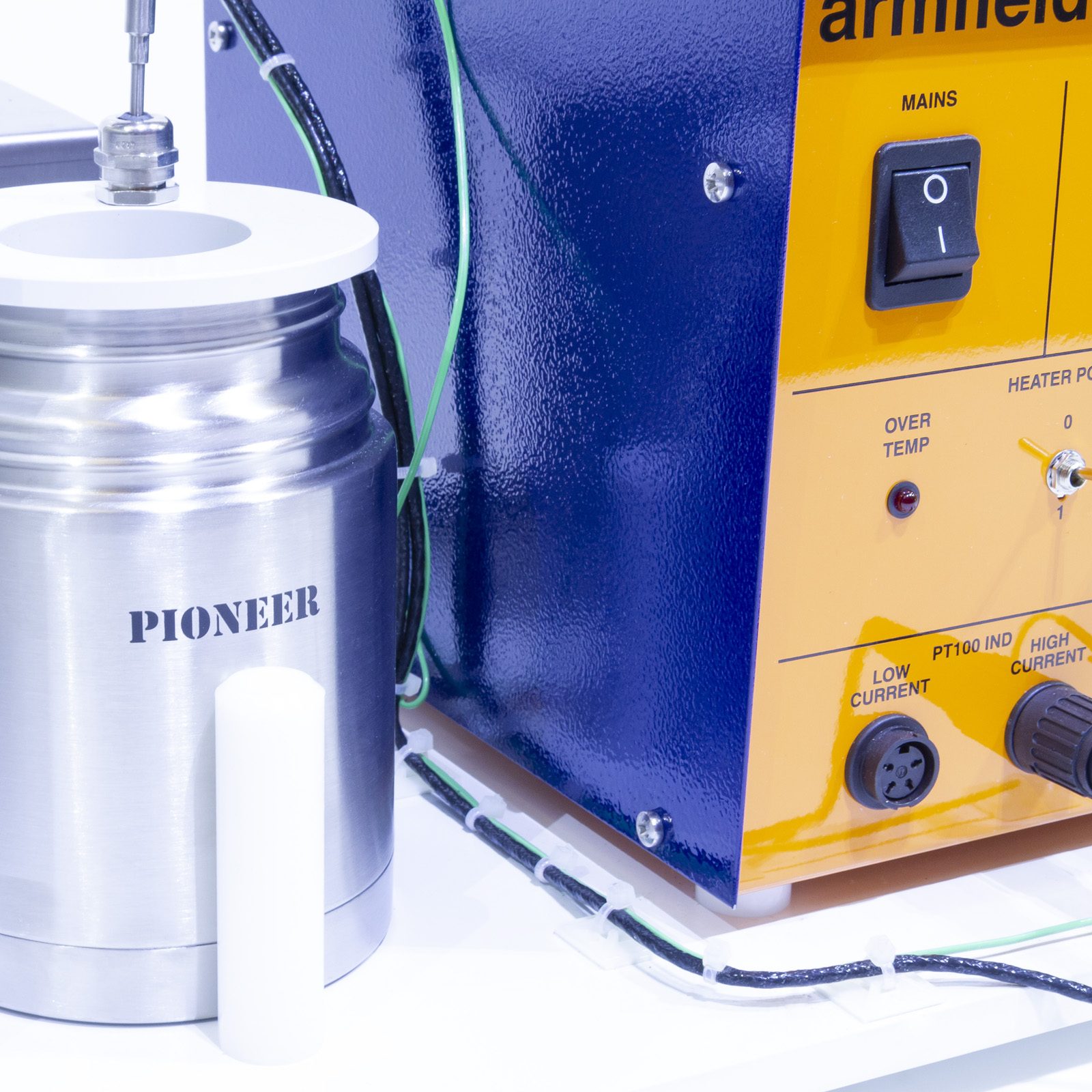

L’apparecchiatura comprende un ipsometro/bagno di acqua calda e una boccetta di ghiaccio per generare punti fissi accurati (il punto di condensazione e il punto triplo dell’acqua) e temperature variabili.

Vengono forniti sensori di temperatura con principi e caratteristiche termometriche differenti. Come riferimento è incluso un accurato termometro a resistenza al platino (PT100) con certificato di calibrazione NAMAS a cinque punti e temperatura indicata direttamente in °C.

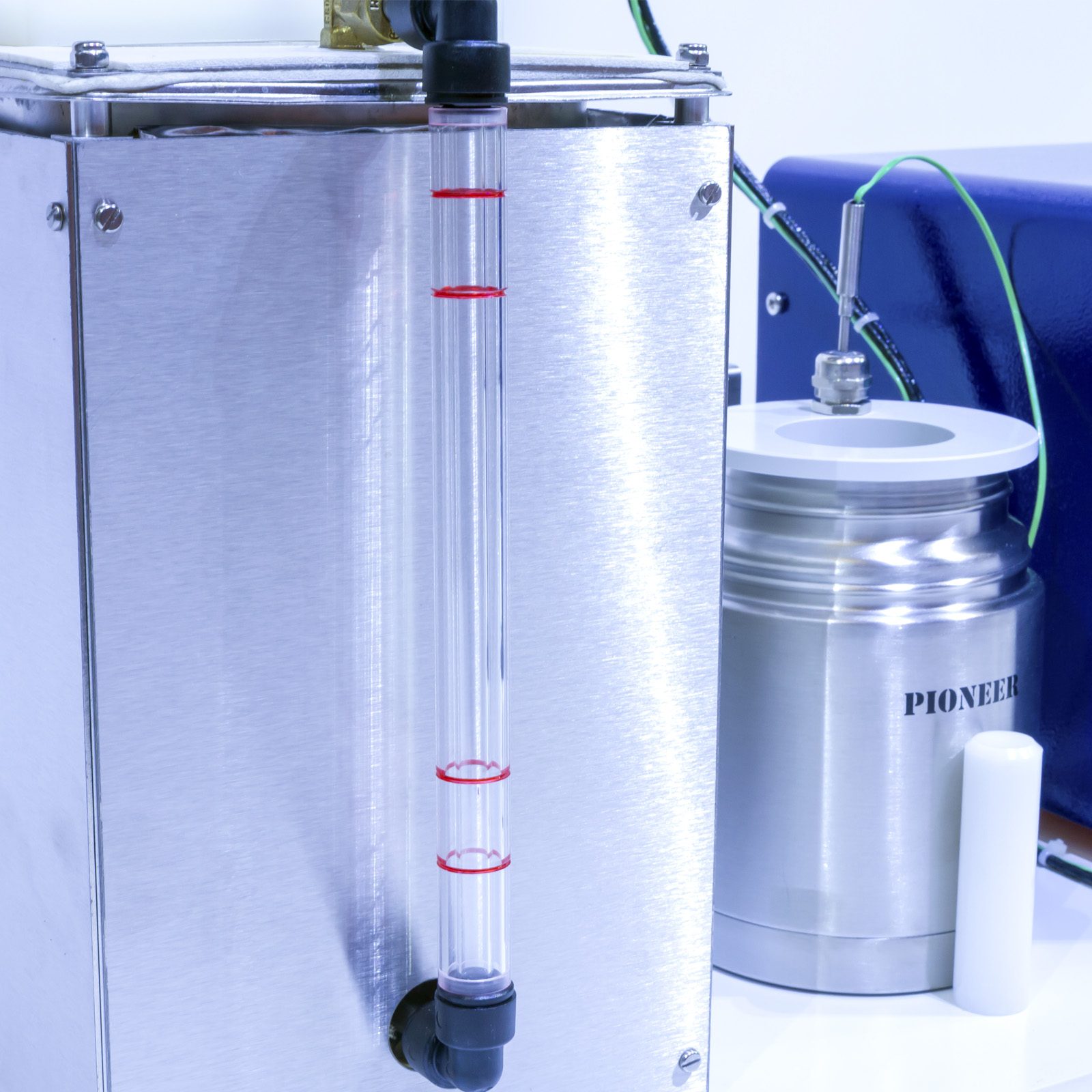

La temperatura del vapore acqueo che si condensa nell’ipsometro può essere determinata con precisione utilizzando il software o le tabelle del manuale, purché si conosca la pressione barometrica. Il livello dell’acqua viene semplicemente alzato per trasformare l’ipsometro in un bagnomaria a temperatura variabile.

L’unità è progettata per un funzionamento sicuro con isolamento che circonda la nave e uno sfiato del vapore protetto. Uno schermo antiradiazioni circonda i sensori da calibrare per ridurre al minimo gli errori di misurazione. Un vettore comune consente a tutti i sensori di essere trasferiti simultaneamente dalla beuta di ghiaccio all’ipsometro/bagnomaria.

Tutte le proprietà termometriche e le temperature misurate vengono visualizzate su un contatore digitale con selettore.

Tutti i sensori elettronici importanti utilizzati sull’unità forniscono uscite per la registrazione e l’analisi dei dati. Il datalogger, fornito con l’unità, si interfaccia tra l’unità e il computer dell’utente tramite una porta USB.

Il pacchetto software didattico opzionale consente la registrazione dei dati, la tracciatura di grafici e fornisce istruzioni complete per l’impostazione dell’attrezzatura e l’esecuzione degli esperimenti.

Vengono forniti tutta la teoria correlata e i testi di aiuto. Il software richiede un computer (non fornito) con Windows 7 o successivo dotato di porta USB.

Sono inclusi i seguenti sensori/circuiti di condizionamento del segnale:

PRT di riferimento accurato con uscita linearizzata in °C

PRT industriale con circuito a ponte per la misura della resistenza in Ohm. È possibile far passare attraverso il sensore una corrente più elevata per mostrare l’effetto dell’autoriscaldamento

Termocoppia di tipo K che utilizza un preamplificatore di precisione per misurare la tensione termoelettrica con compensazione della giunzione fredda o una seconda termocoppia nel ghiaccio a seconda delle esigenze

Termocoppie aggiuntive consentono di dimostrare errori dovuti alla risposta e alla conduzione. Un circuito di condizionamento aggiuntivo con controlli di zero e intervallo regolabili dall’utente consente di visualizzare l’uscita come un termometro a lettura diretta calibrato in °C

Termistore con corrente costante attraverso il sensore per misurare la resistenza in Ohm

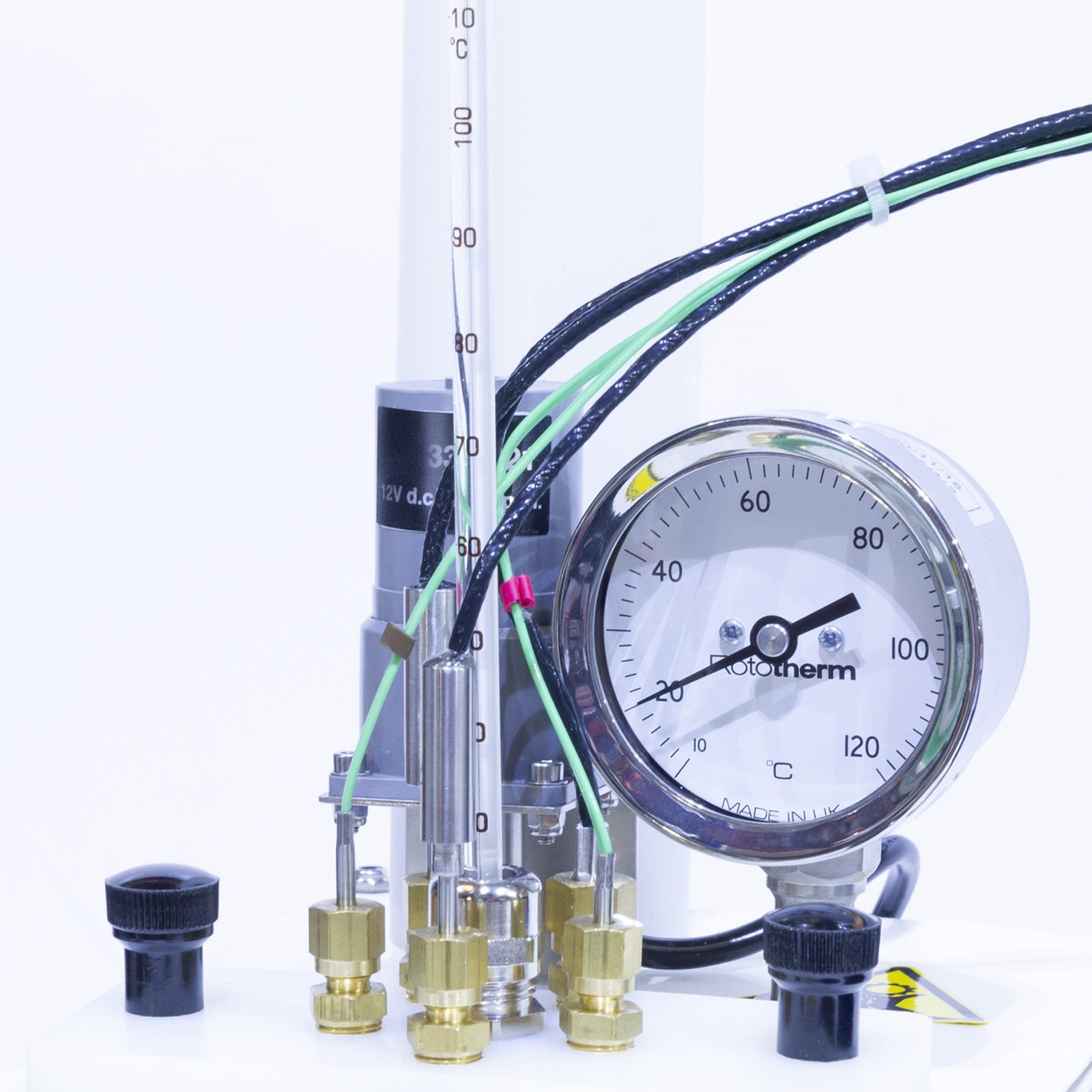

Oltre ai sensori termoelettrici vengono forniti anche un termometro a liquido in vetro e a pressione di vapore

Caratteristiche principali

Vengono studiate le proprietà termometriche (cambiamenti fisici dovuti alla temperatura) di diversi sensori

La condensazione del vapore (utilizzando un ipsometro) fornisce un punto fisso accurato per la calibrazione

Il bagno di acqua calda agitata fornisce temperature variabili

Termometro a resistenza al platino di riferimento (PRT) con calibrazione NAMAS in dotazione

Tutti i sensori elettrici possono essere registrati utilizzando un PC (non fornito). È disponibile un software didattico opzionale per la registrazione dei dati
