TH3 – Pressione di Saturazione

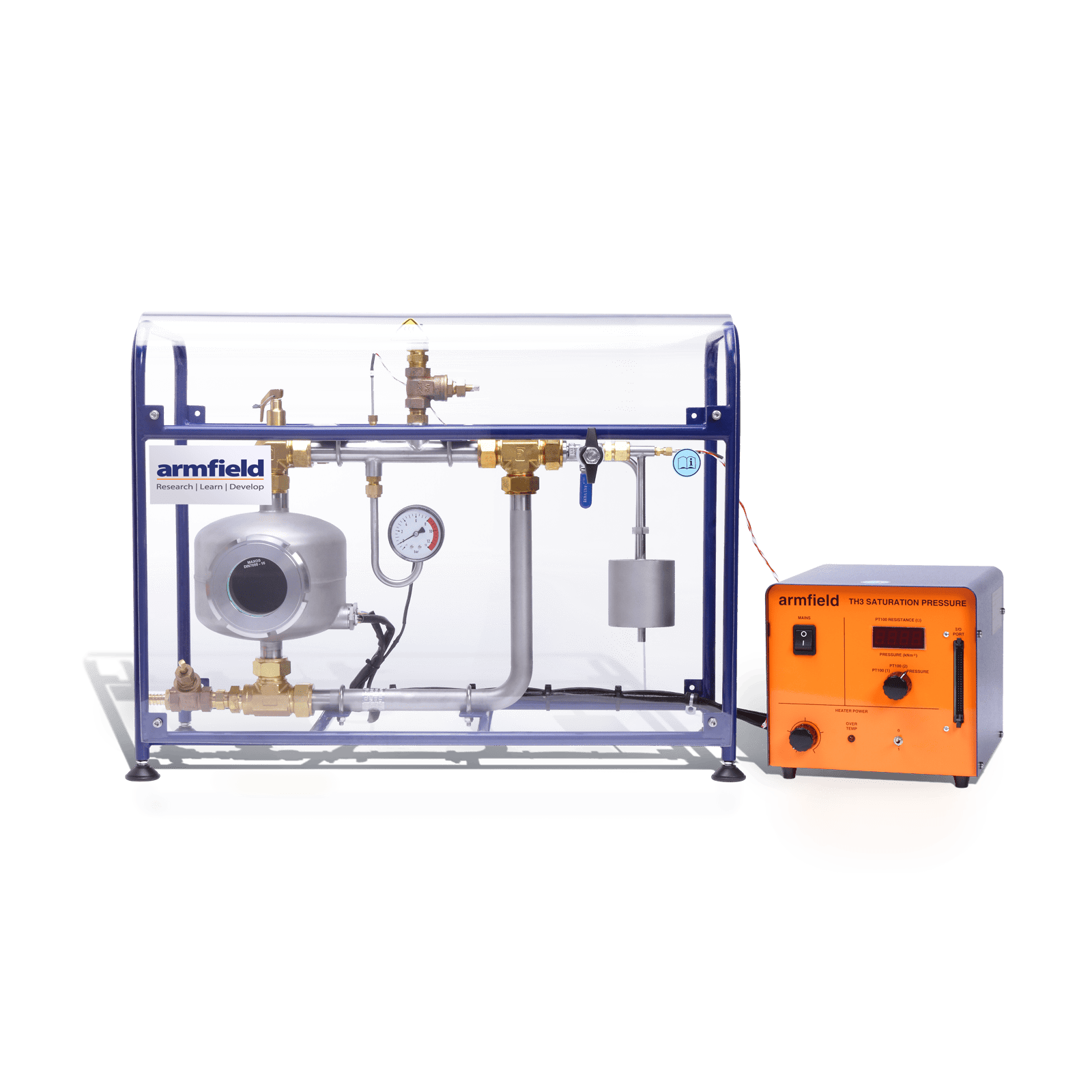

L’Armfield Saturation Pressure Apparatus è stato progettato per introdurre gli studenti al comportamento della temperatura dell’acqua al punto di ebollizione con la variazione della pressione assoluta.

Un’unità da banco progettata per introdurre gli studenti alle caratteristiche del vapore acqueo saturo.

L’apparecchio è equivalente ad una caldaia Marcet, con un calorimetro di strozzamento aggiuntivo e un circuito di tubazione, che consente il ritorno del vapore saturo alla base della caldaia sotto forma di condensa.

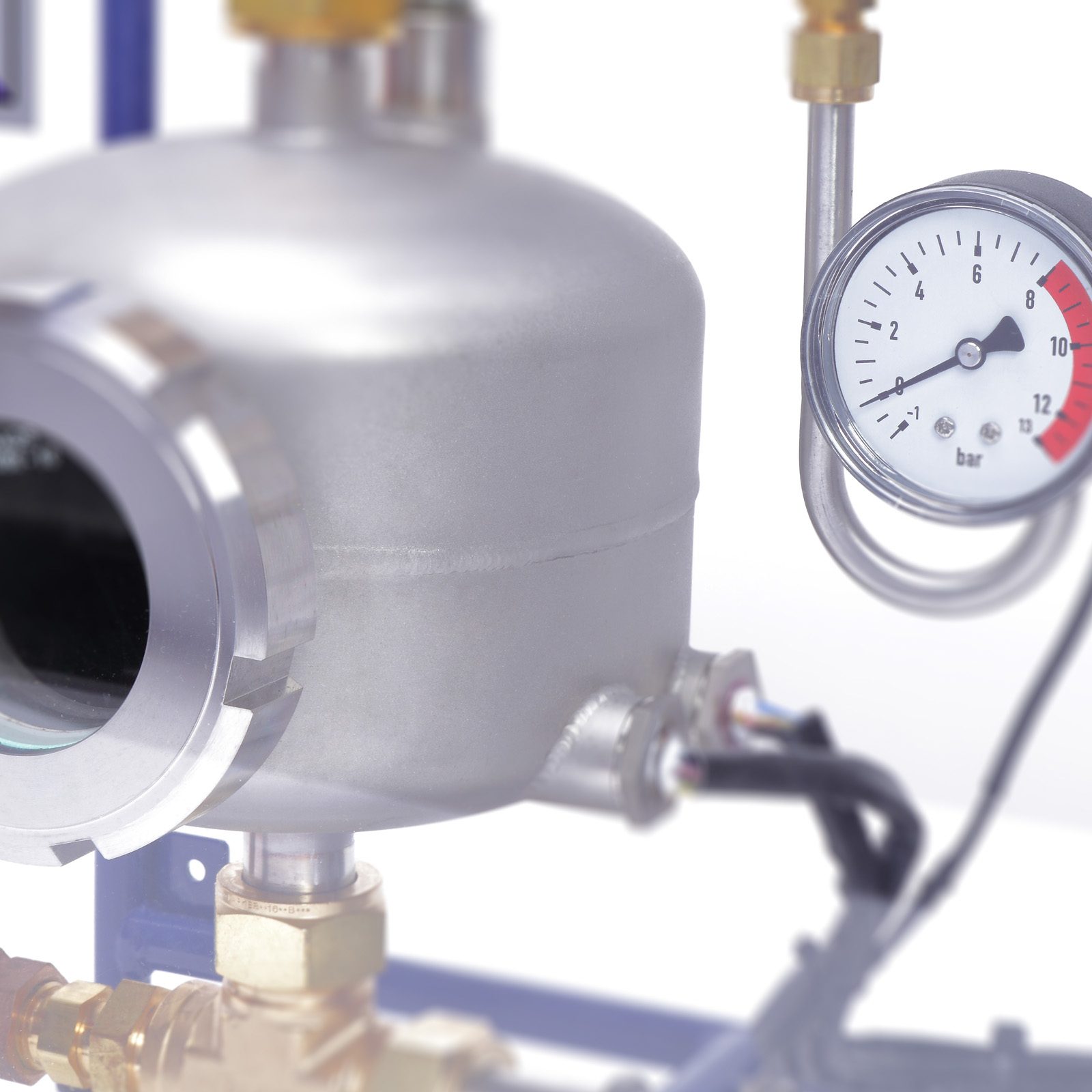

L’acqua pura nella caldaia viene riscaldata fino al punto di ebollizione utilizzando una coppia di riscaldatori a cartuccia con controllo della potenza variabile. Un vetro spia sulla parte anteriore della caldaia permette di osservare i processi interni, cioè l’andamento dell’ebollizione sulla superficie dell’acqua, e permette inoltre di monitorare il livello dell’acqua nella caldaia.

Il vapore saturo che esce dalla parte superiore della caldaia passa attorno al circuito del tubo prima di condensarsi e ritornare alla base della caldaia per il riscaldamento. Il campo di funzionamento della caldaia e del circuito è 0 – 7 bar. Il ramo superiore del circuito del tubo incorpora un termometro a resistenza al platino (PRT), un sensore di temperatura e un sensore di pressione elettronico per misurare le proprietà del vapore saturo. Un punto di riempimento sul bordo superiore consente di riempire il circuito con acqua pura e di far fuoriuscire tutta l’aria in modo sicuro prima di sigillare il circuito per misurazioni pressurizzate.

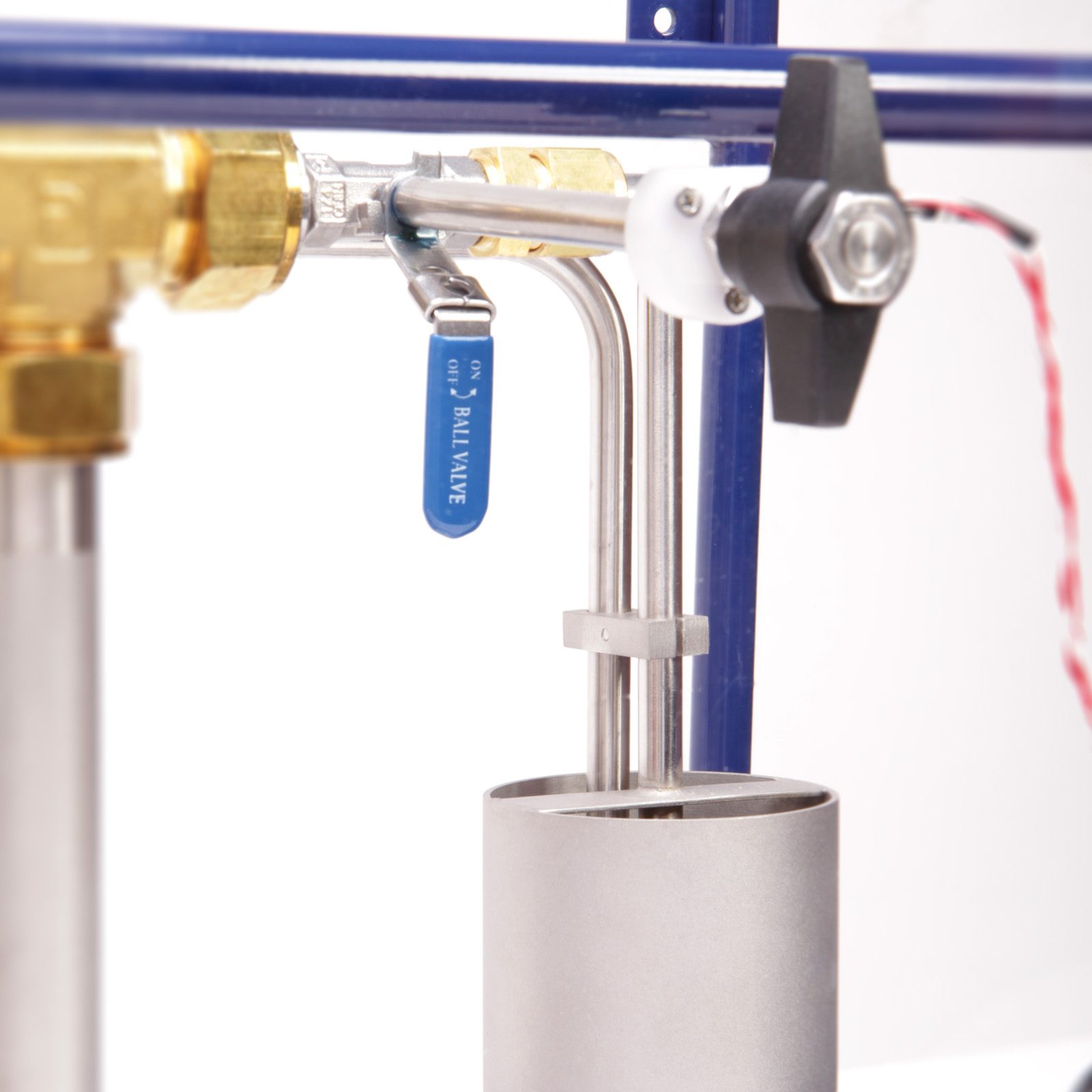

Uno scarico del vapore, con valvola di intercettazione, consente al vapore proveniente dall’interno del circuito di essere fatto passare attraverso un calorimetro di strozzamento, il cui scopo è quello di dimostrare come la frazione secca del vapore saturo nel

è possibile determinare il ciclo.

Il vapore si espande fino alla pressione atmosferica mentre viene strozzato e un secondo sensore di temperatura PRT misura la temperatura del vapore dopo l’espansione.

L’apparecchio è progettato per un funzionamento sicuro con una valvola limitatrice di pressione impostata per funzionare se la pressione supera la pressione di esercizio e un manometro Bourdon che rimane operativo quando l’alimentazione viene scollegata dalla console elettrica.

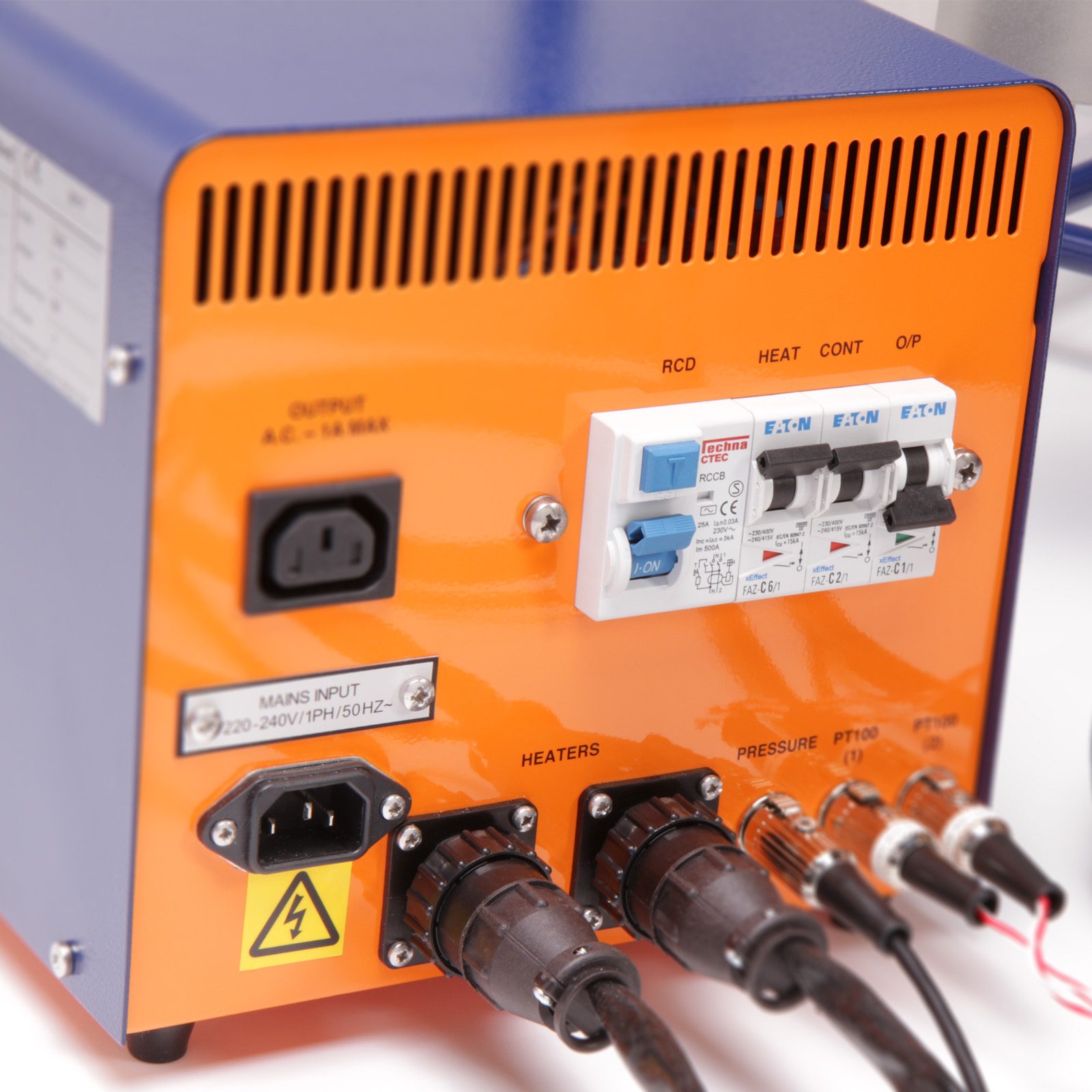

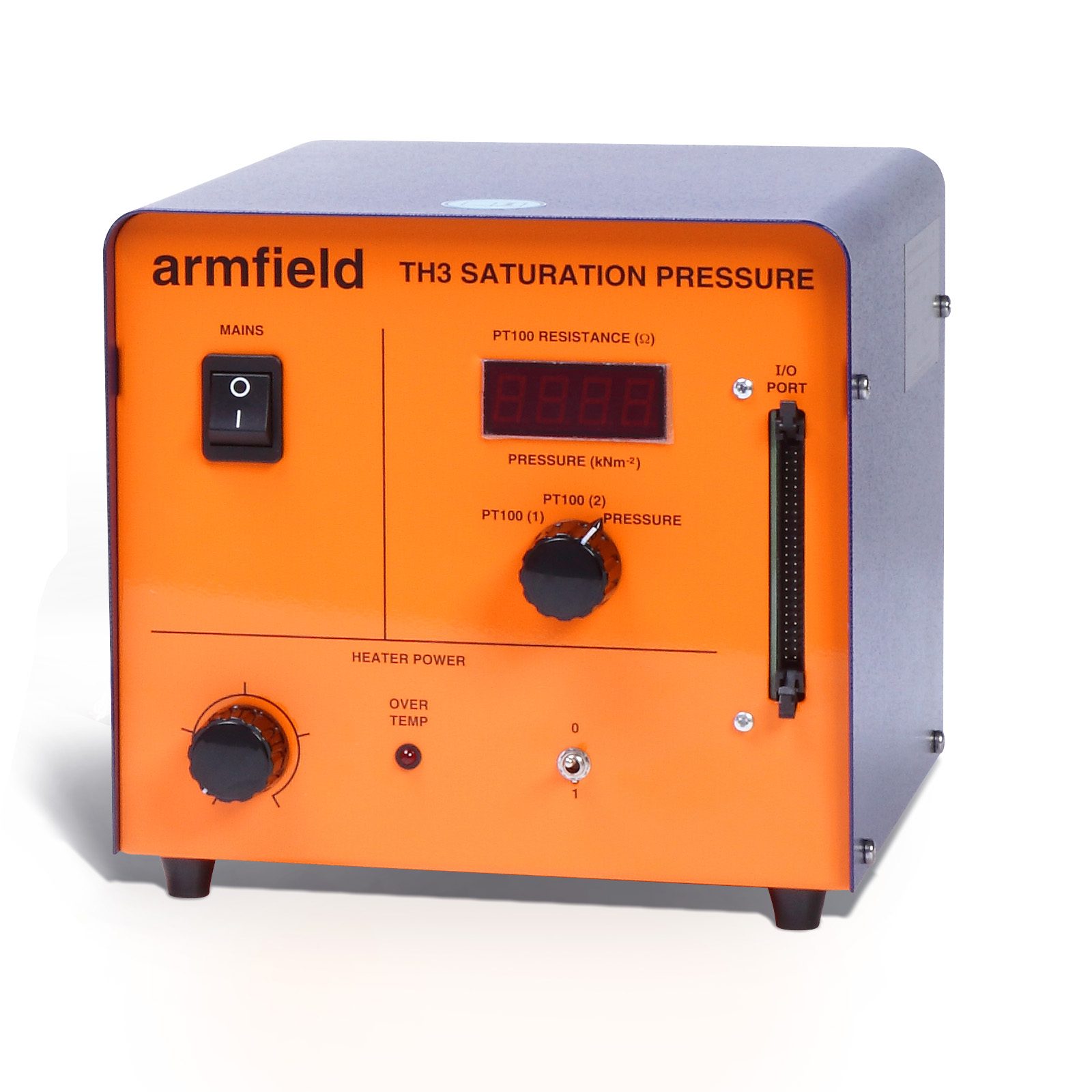

Tutti gli alimentatori, il condizionamento del segnale, i circuiti, ecc. sono contenuti in una console elettrica con adeguati dispositivi di protezione della corrente e un RCD per la protezione dell’operatore. Le letture dei sensori vengono visualizzate su un comune contatore digitale con selettore e tutti i segnali corrispondenti vengono instradati a una porta I/O per la connessione a un PC utilizzando un’interfaccia parallela opzionale/pacchetto software didattico.

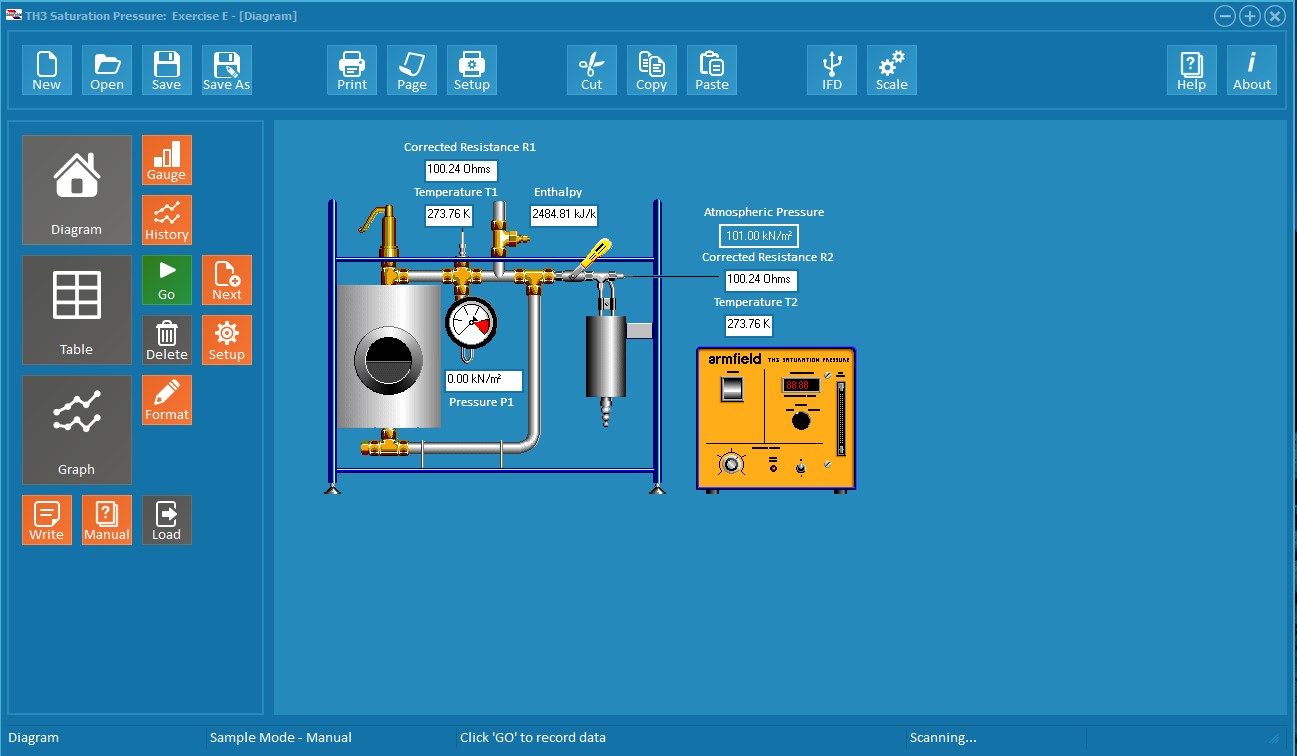

Utilizzo TH3 della schermata dell’equazione dell’energia a flusso stazionario

Misura del rapporto tra temperatura e pressione del vapore saturo nel circuito

Comodo controllo dell’apporto di calore alla caldaia mediante il controllo della potenza variabile

Il vetro spia nella caldaia consente l’osservazione degli schemi di ebollizione dell’acqua

Funzionamento sicuro con valvola limitatrice di pressione e indicazione permanente della pressione del sistema

La pressione e la temperatura misurate possono essere registrate tramite PC (non fornito). È disponibile un software didattico opzionale per la registrazione dei dati
