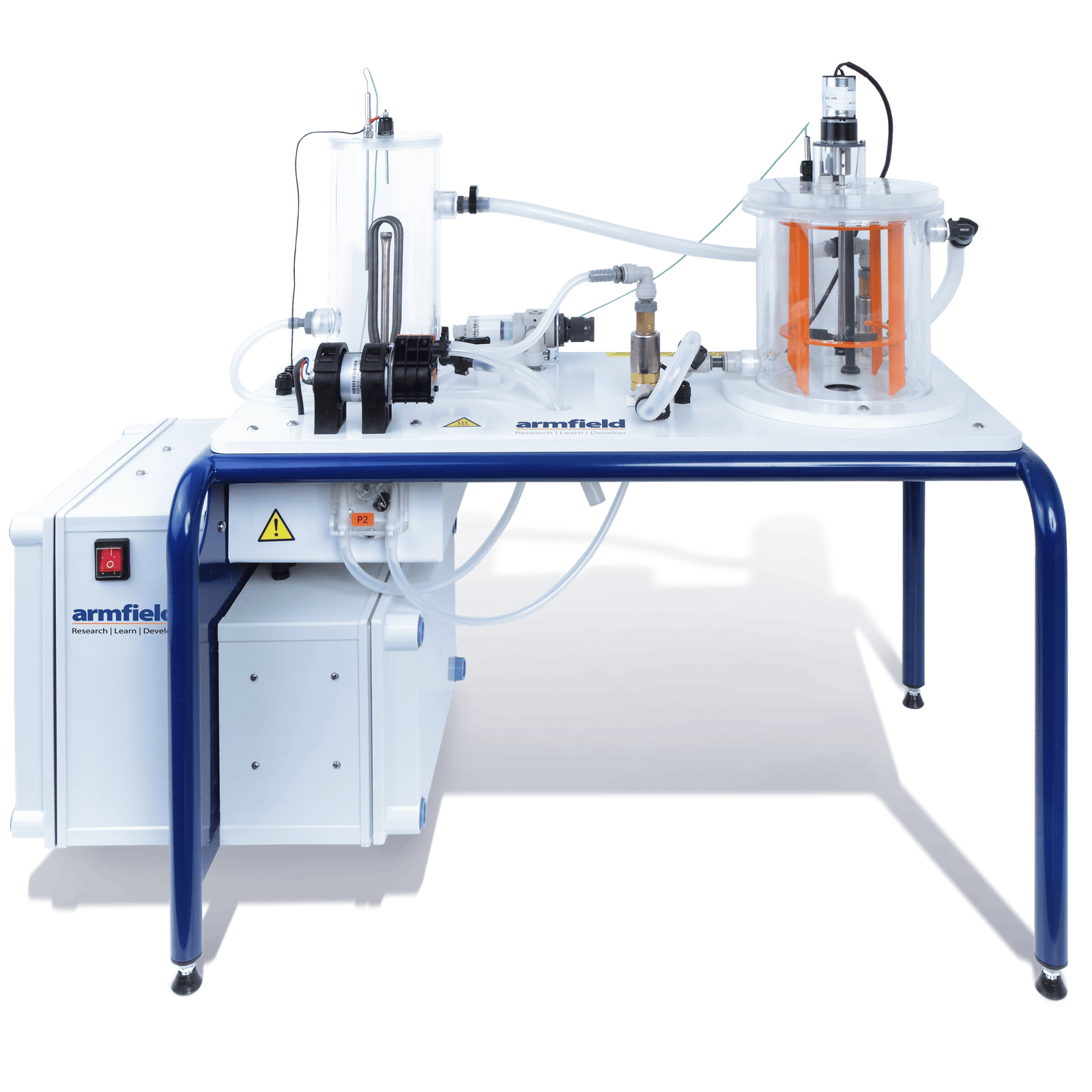

UOP14-MKII – Unità di cristallizzazione

La cristallizzazione è un processo prezioso nell’ingegneria chimica in cui è richiesta la precipitazione di un sale disciolto in una miscela liquida. L’Armfield UOP14-MKII dimostra questo processo nel laboratorio in modo che gli studenti possano acquisire una conoscenza approfondita di questa tecnica industriale.

La cristallizzazione è un processo prezioso nell’ingegneria chimica in cui è richiesta la precipitazione del sale disciolto in una miscela liquida. L’Armfield UOP14-MKII dimostra questo processo nel laboratorio in modo che gli studenti possano acquisire una conoscenza approfondita di questa tecnica industriale.

È possibile condurre esperimenti significativi durante un tipico periodo di laboratorio e gli studenti traggono vantaggio dall’osservazione visiva del processo.

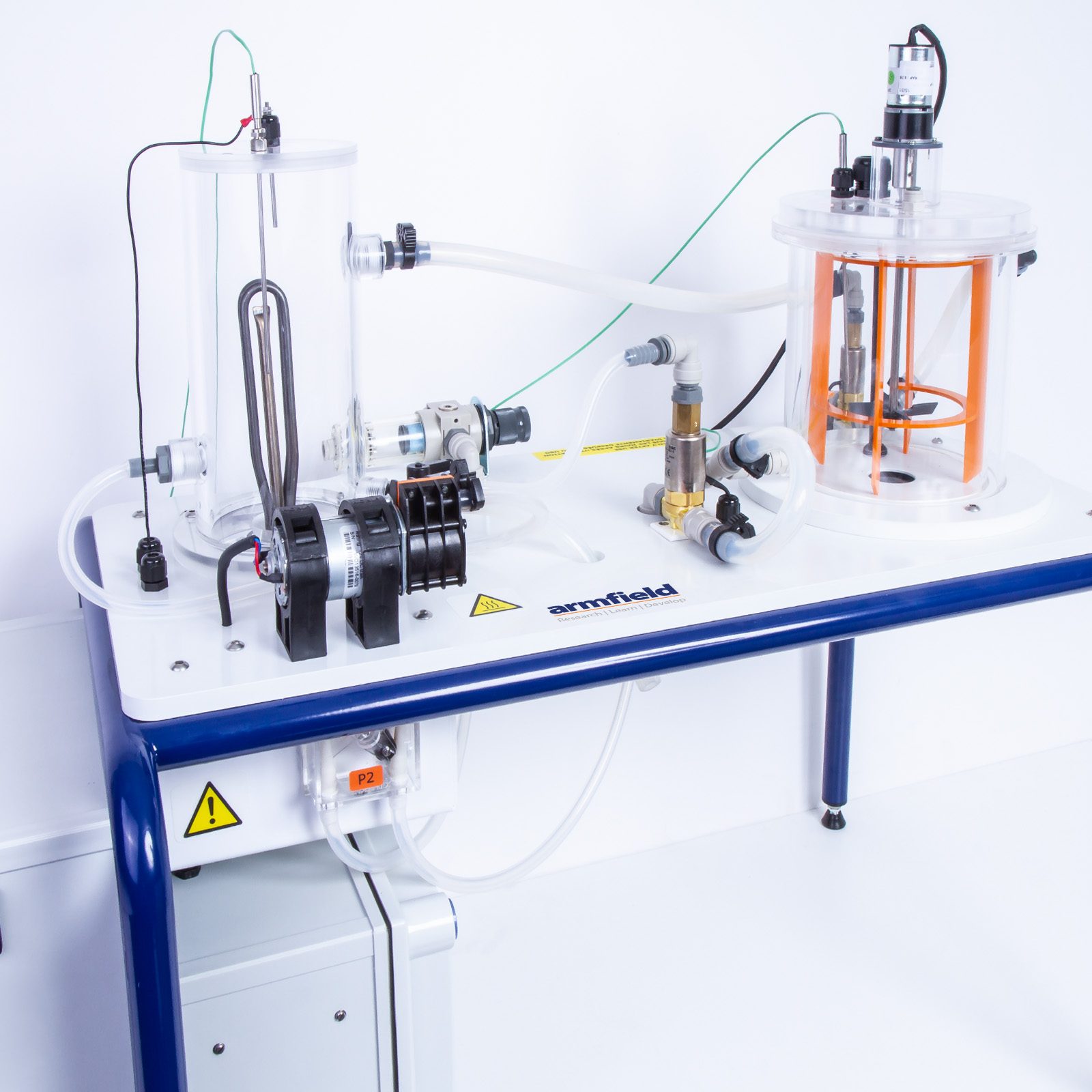

L’UOP14-MKII introduce gli studenti ai fondamenti della cristallizzazione utilizzando un metodo di raffreddamento della soluzione. Si tratta di un’unità da banco dotata di reattore di cristallizzazione trasparente, che consente la visualizzazione dei fenomeni di cristallizzazione.

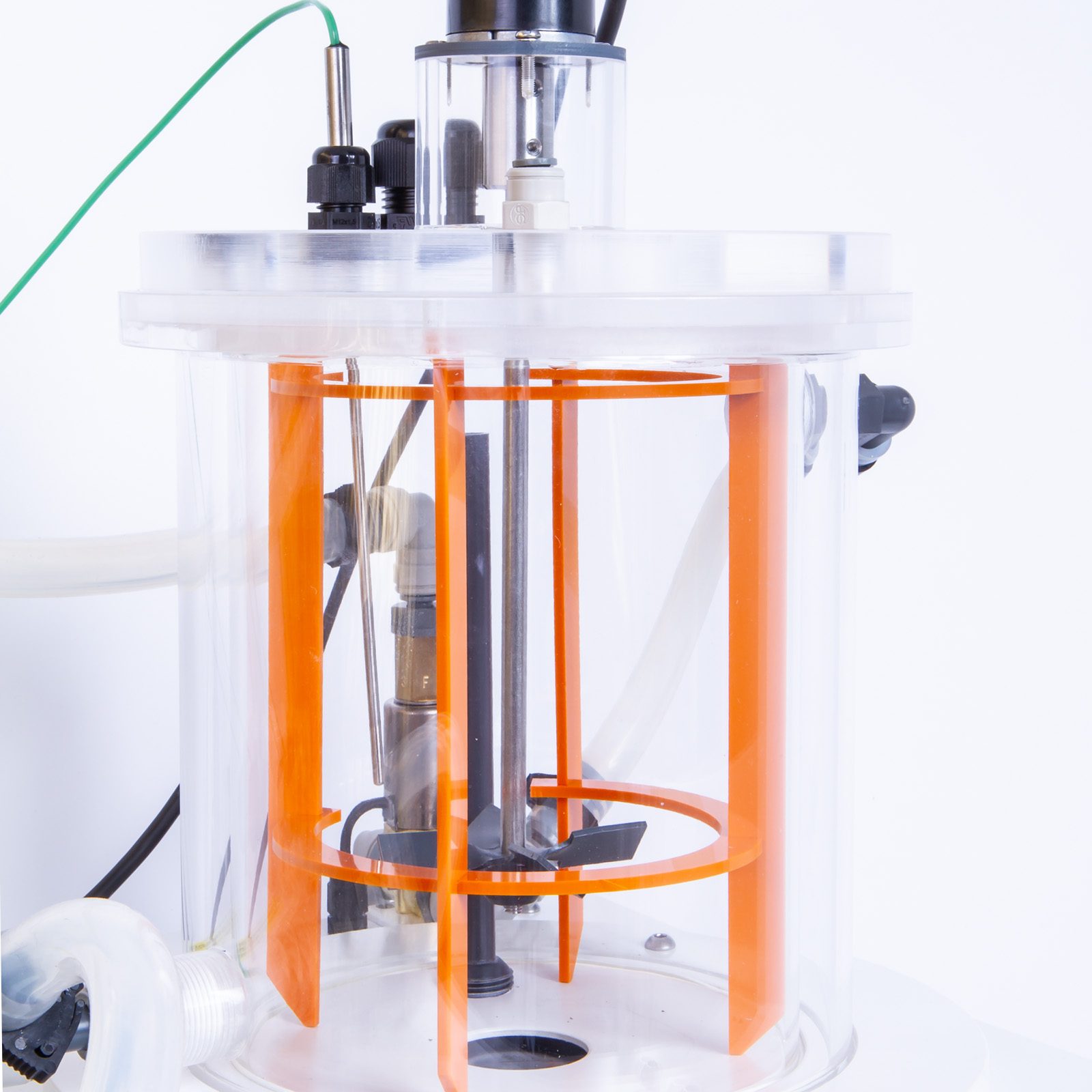

L’apparecchiatura è costituita da un recipiente di cristallizzazione incamiciato dotato di controllo della temperatura e agitazione.

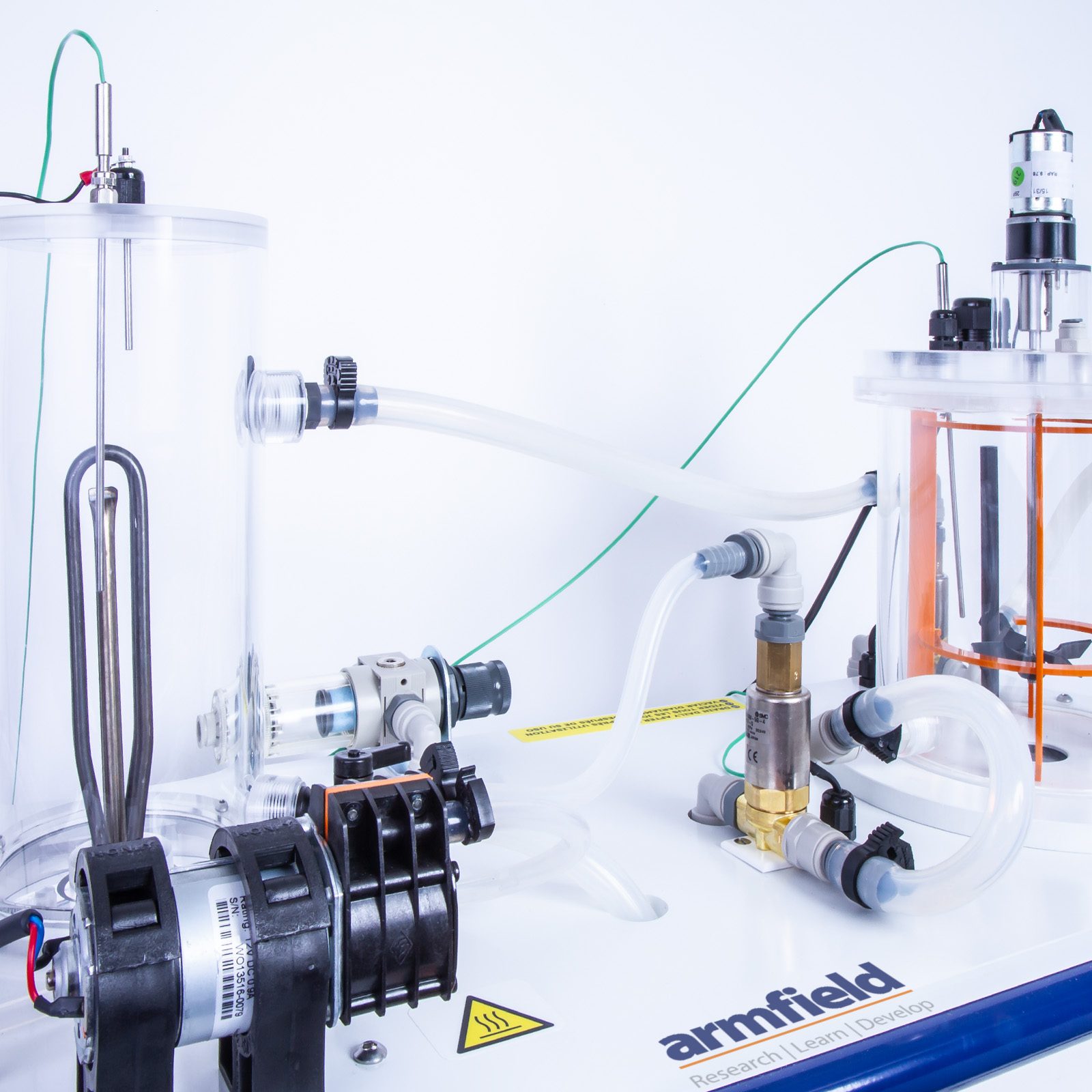

La soluzione viene riscaldata facendo circolare acqua calda attraverso la camicia dal serbatoio dell’acqua calda in un sistema a circuito chiuso e la soluzione viene raffreddata facendo circolare acqua fredda dalla rete idrica o da un refrigeratore.

Al termine dell’operazione batch, i cristalli e le acque madri vengono raccolti utilizzando il bicchiere in dotazione, filtrati, lavati e poi asciugati in forno. I cristalli essiccati vengono poi setacciati utilizzando il set di setacci in dotazione per analizzare la distribuzione granulometrica dei cristalli.

È incluso un sensore di conduttività che consente di monitorare la cristallizzazione.

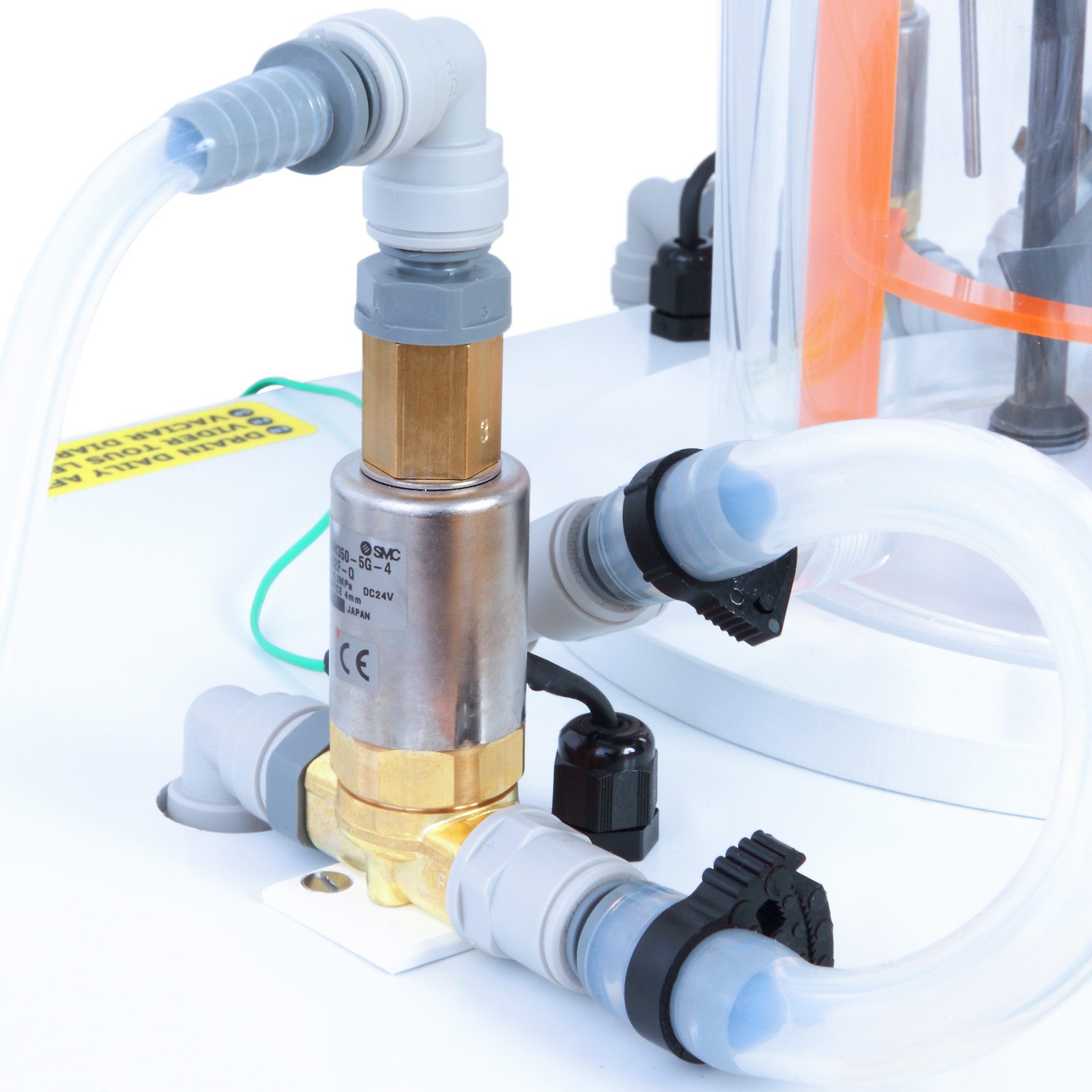

È possibile studiare diverse velocità di raffreddamento mediante l’applicazione di diverse velocità di flusso d’acqua. Sono forniti una valvola a spillo e un flussometro per variare la portata dell’acqua in modo rapido e semplice per consentire l’analisi delle diverse condizioni di cristallizzazione, come velocità di raffreddamento rapida e lenta.

Il manuale di istruzioni incluso contiene esperimenti, fornendo una conoscenza approfondita del funzionamento dei sistemi di cristallizzazione nel contesto delle operazioni unitarie per gli studenti di ingegneria chimica.

L’apparecchiatura viene fornita completa di interfaccia USB per computer e software di registrazione dati.

Il sistema può essere utilizzato anche in modalità continua se utilizzato con l’accessorio di alimentazione continua dell’unità di cristallizzazione Armfield UOP14-11.

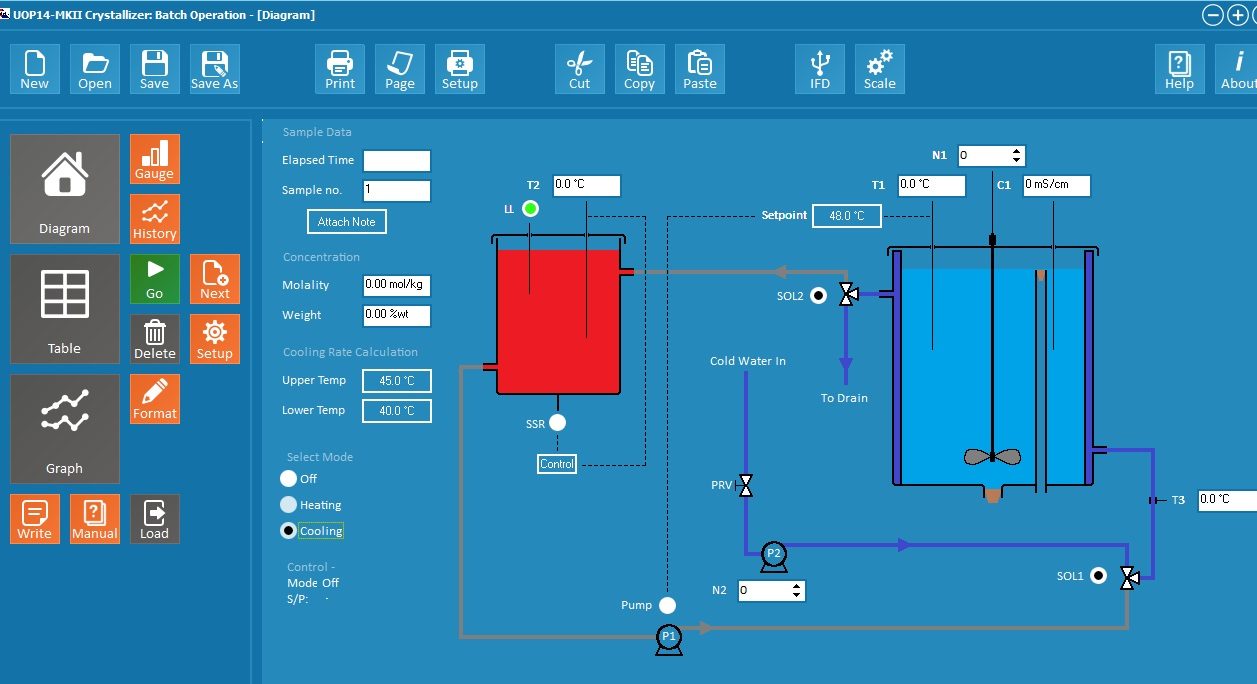

Schermata UOP14-MKII in modalità raffreddamento

Caratteristiche

Recipiente di cristallizzazione in vetro trasparente con rivestimento acrilico

Controllo e registrazione dati tramite PC

Sistema di controllo modulato per cicli di riscaldamento e raffreddamento migliorati

Collegamento semplificato della fornitura di acqua fredda per utilizzare la rete elettrica o l’acqua refrigerata, ove applicabile

Interni del recipiente resistenti alla corrosione

Telaio di supporto rialzato che consente una facile raccolta e pulizia dei cristalli

Vantaggi

Consente lo studio e l’investigazione del processo di cristallizzazione

Recipiente e tubazioni in acrilico trasparente per la dimostrazione visiva dell’intero processo

Controllo intuitivo delle portate e dei livelli all’interno del serbatoio

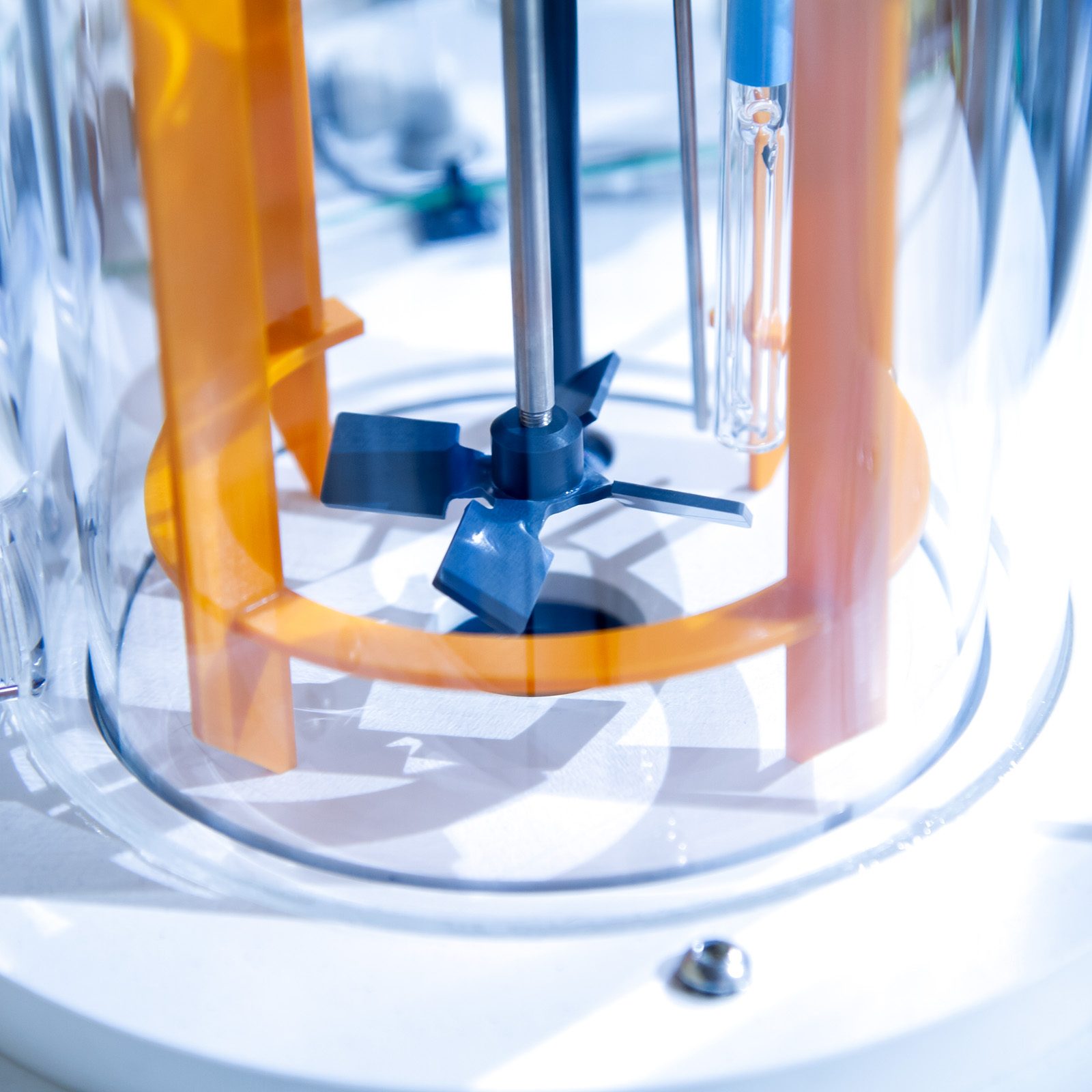

Deflettore e pala della girante resistenti alla corrosione

Comodo collegamento alla fornitura di acqua fredda per l’utilizzo con la rete elettrica o con la fornitura di acqua refrigerata tramite un refrigeratore

Telaio rialzato che consente una facile pulizia e raccolta dei cristalli

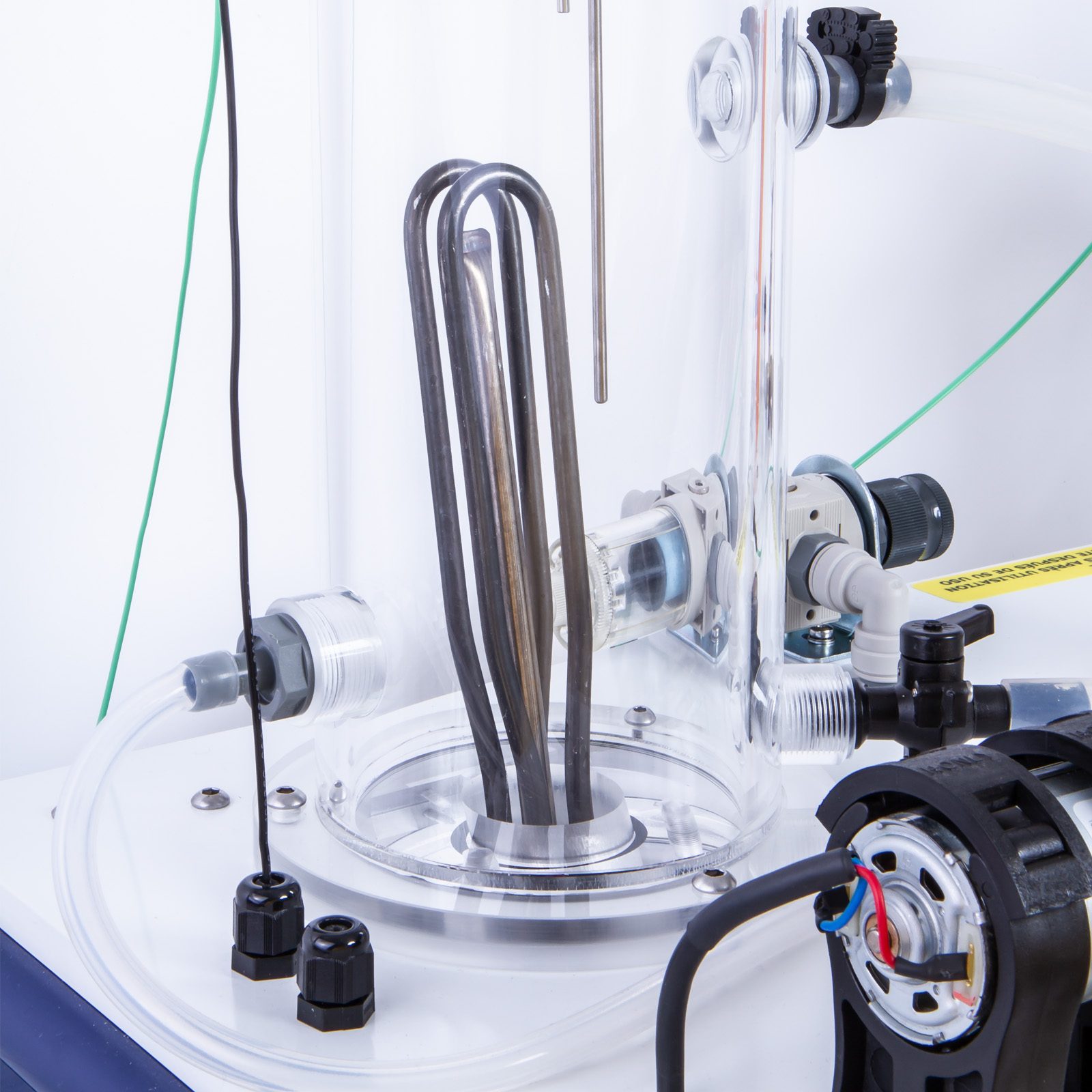

Nuovo serbatoio dell’acqua calda per una migliore efficienza energetica e un migliore ciclo di riscaldamento

Categorie: Educativo, Serie UOP – Operazioni unitarie, UOP14-MKII – Unità di cristallizzazione

Disponibilità: Su richiesta
