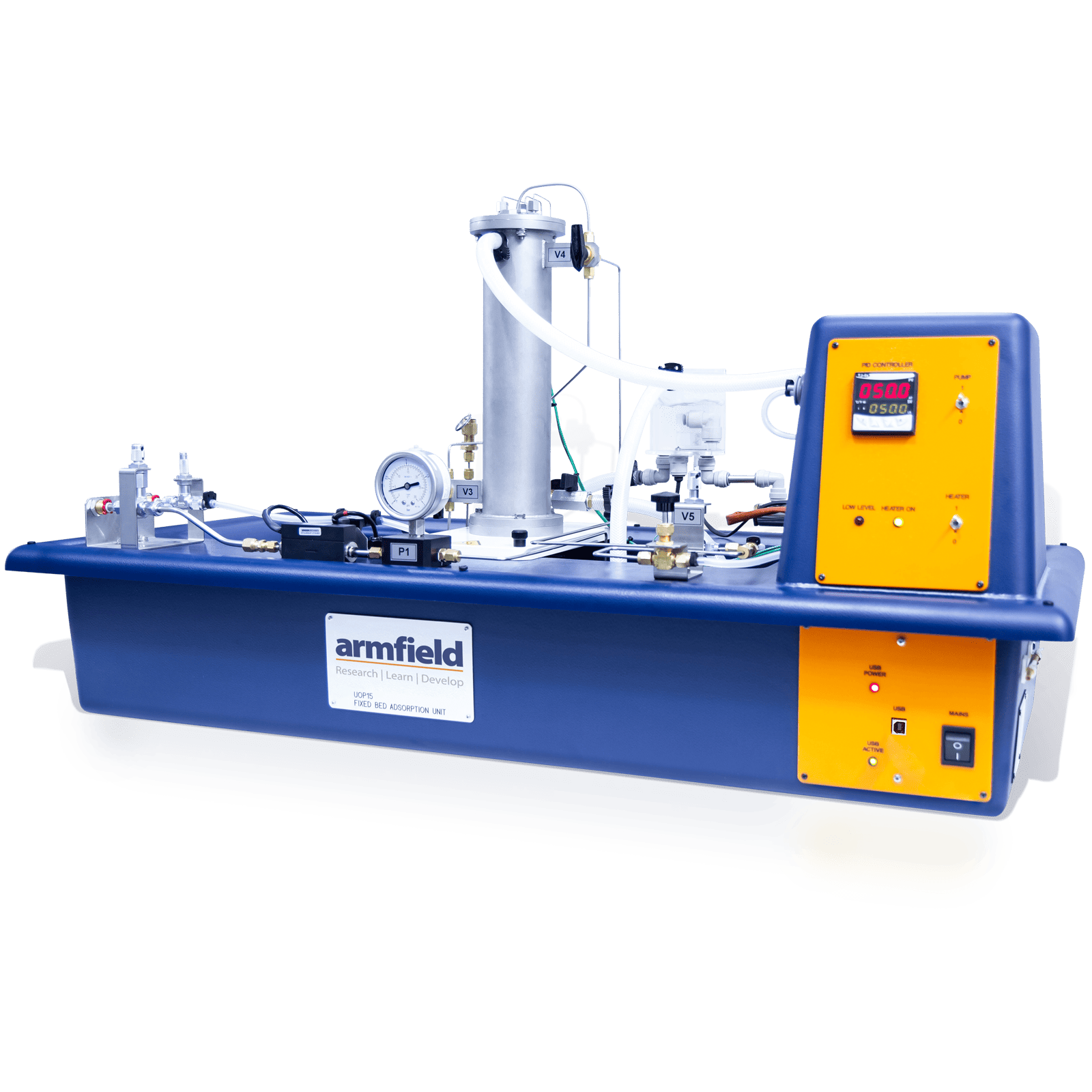

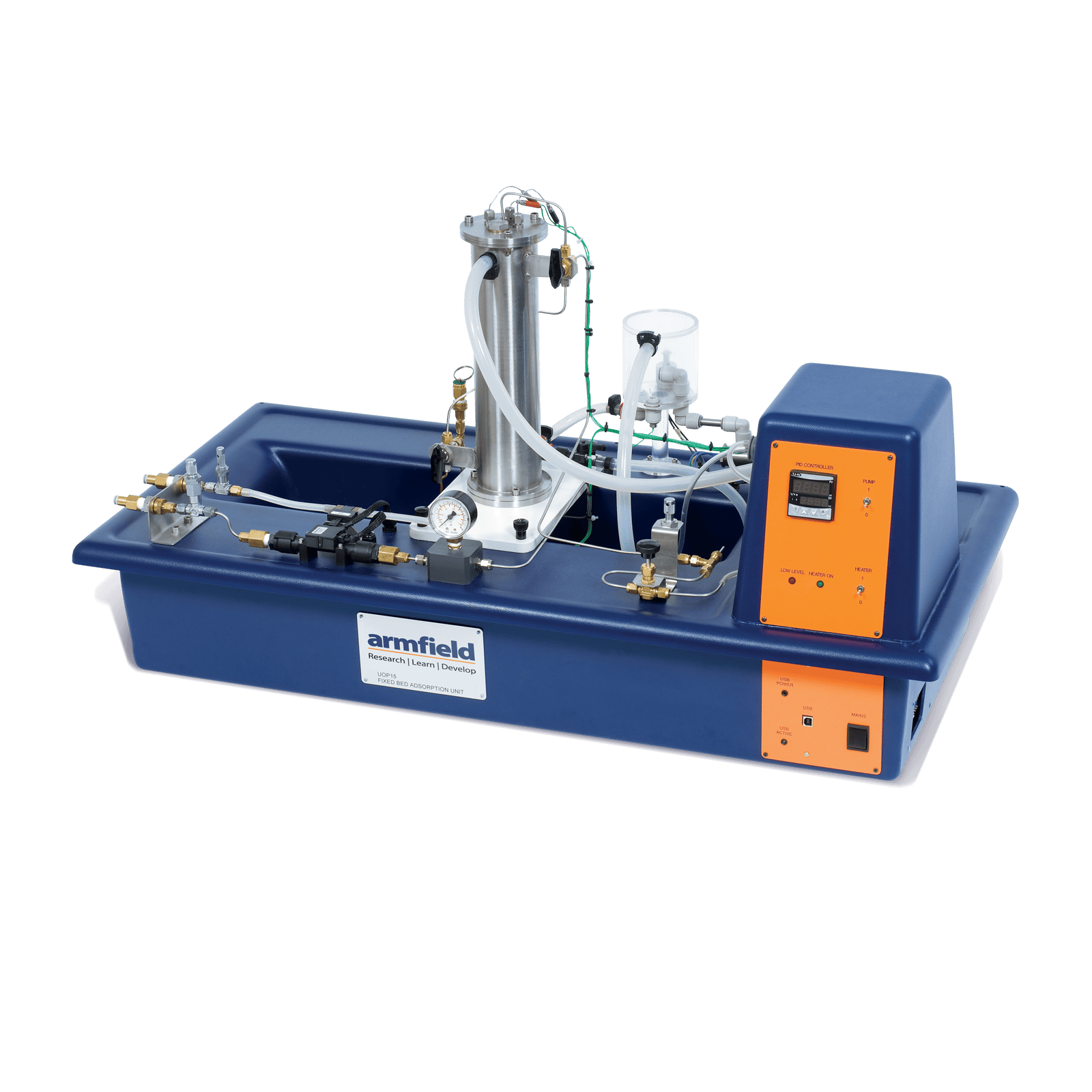

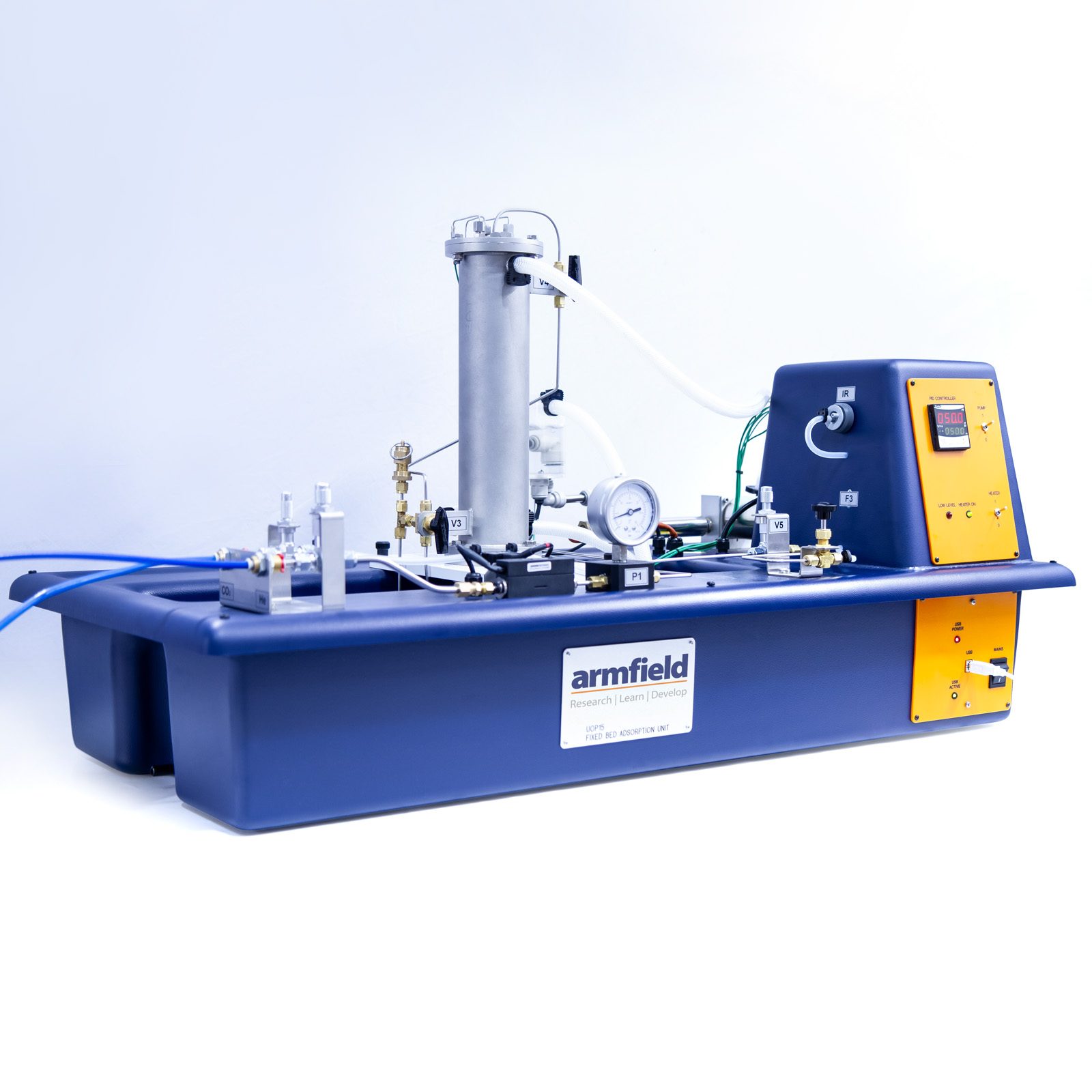

UOP15 – Unità di adsorbimento a letto fisso

L’UOP15 dimostra l’adsorbimento di un soluto, l’anidride carbonica, da una miscela di gas binaria sulla superficie di un carbone attivo adsorbente solido. Il processo avviene in una colonna di adsorbimento a letto fisso.

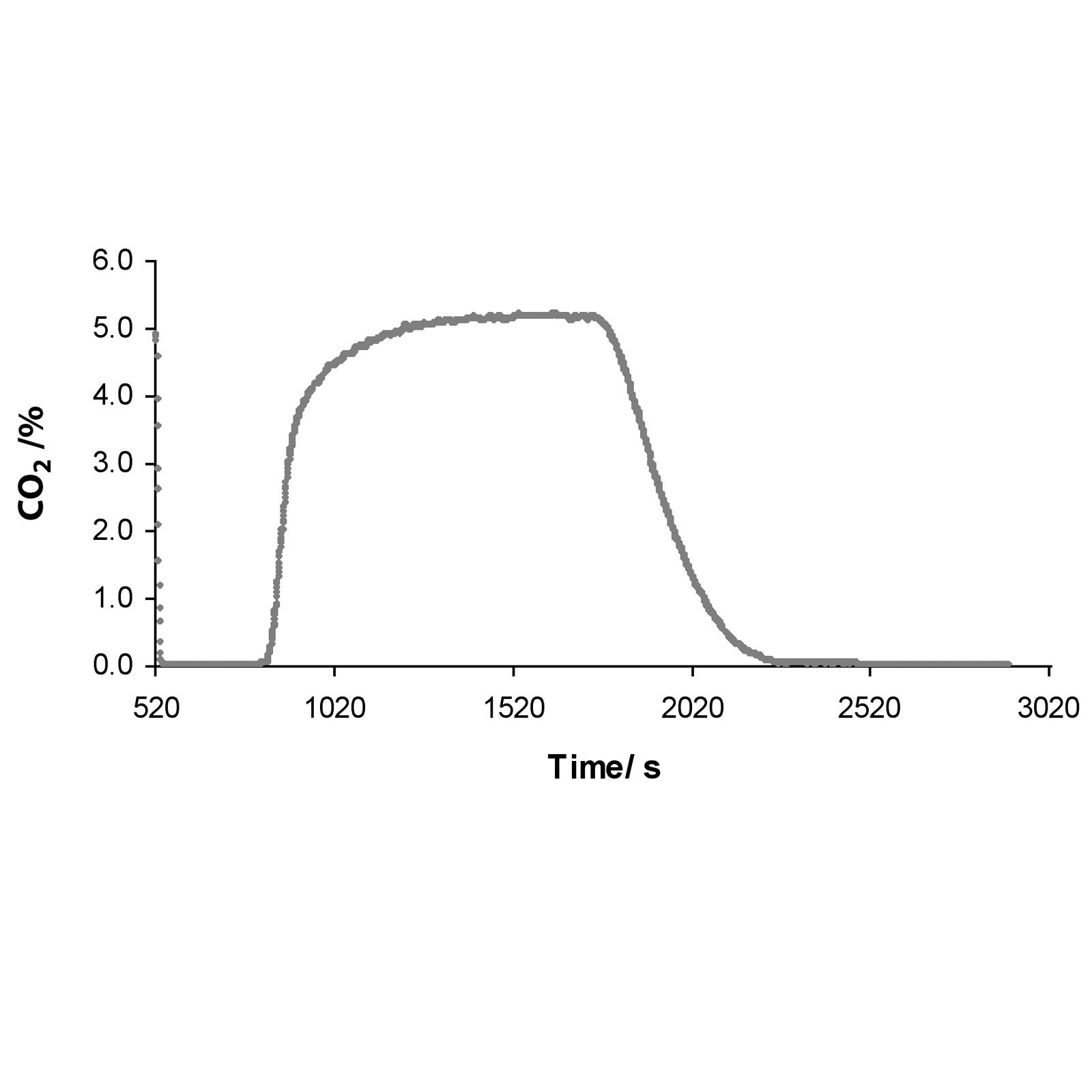

I processi di adsorbimento e desorbimento/rigenerazione vengono monitorati utilizzando sensori di temperatura posizionati ad intervalli lungo la colonna e anche mediante misurazione dell’anidride carbonica del gas in uscita utilizzando un rilevatore a infrarossi (IR).

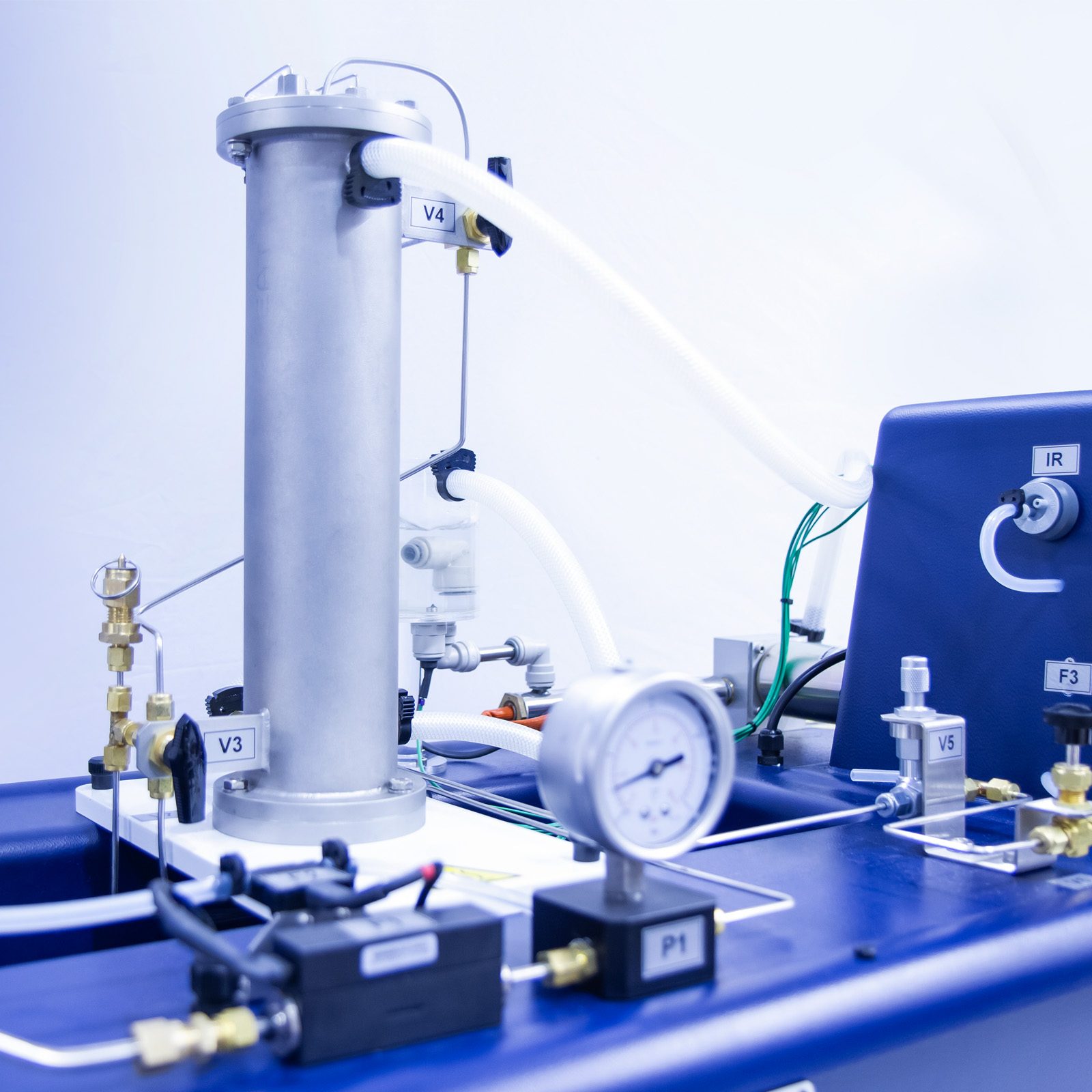

L’UOP15 introduce gli studenti ai fondamenti dei processi di adsorbimento e desorbimento utilizzando un reattore a letto impaccato. L’unità è dotata di una colonna reattore in acciaio inox nella quale è impaccato l’adsorbente, il carbone attivo.

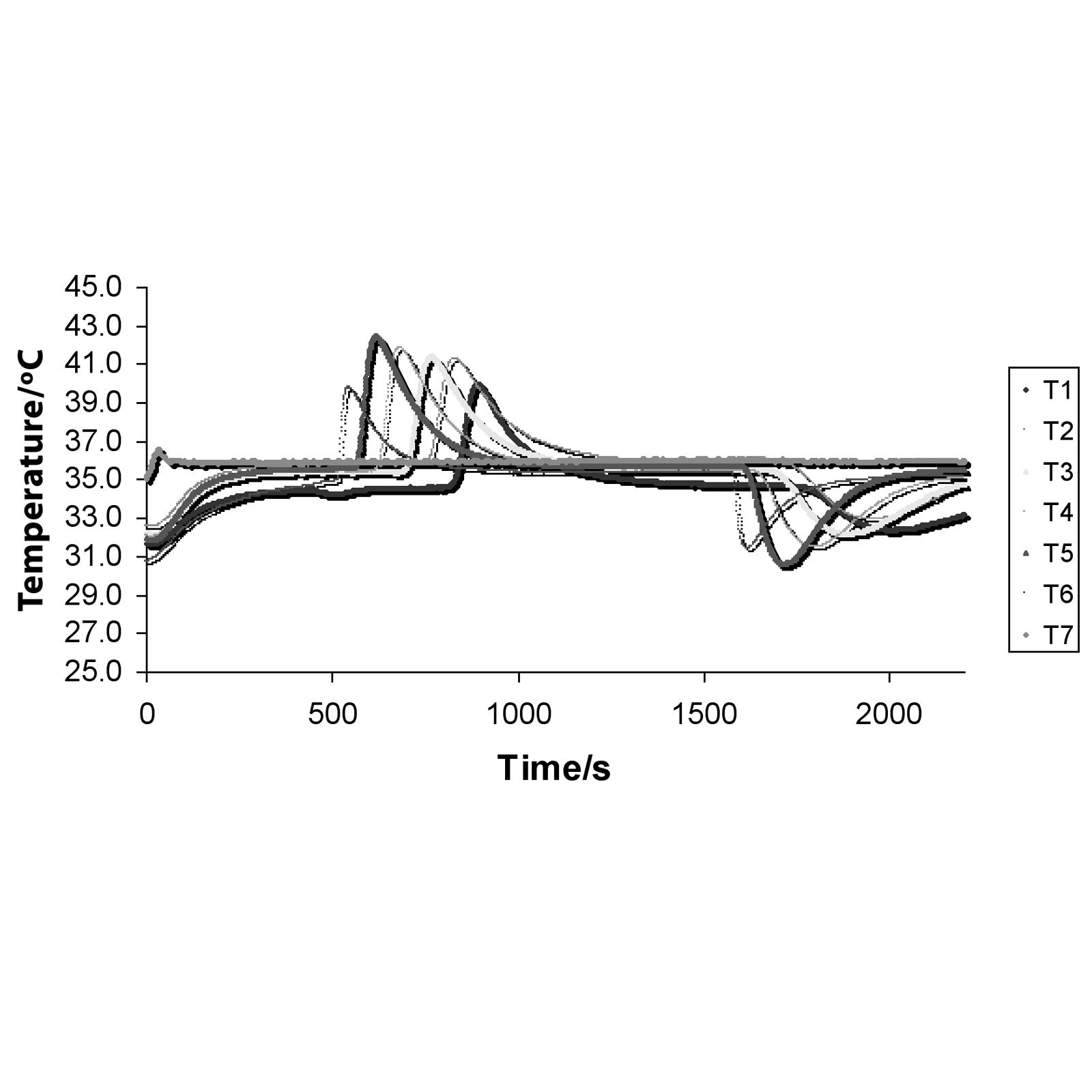

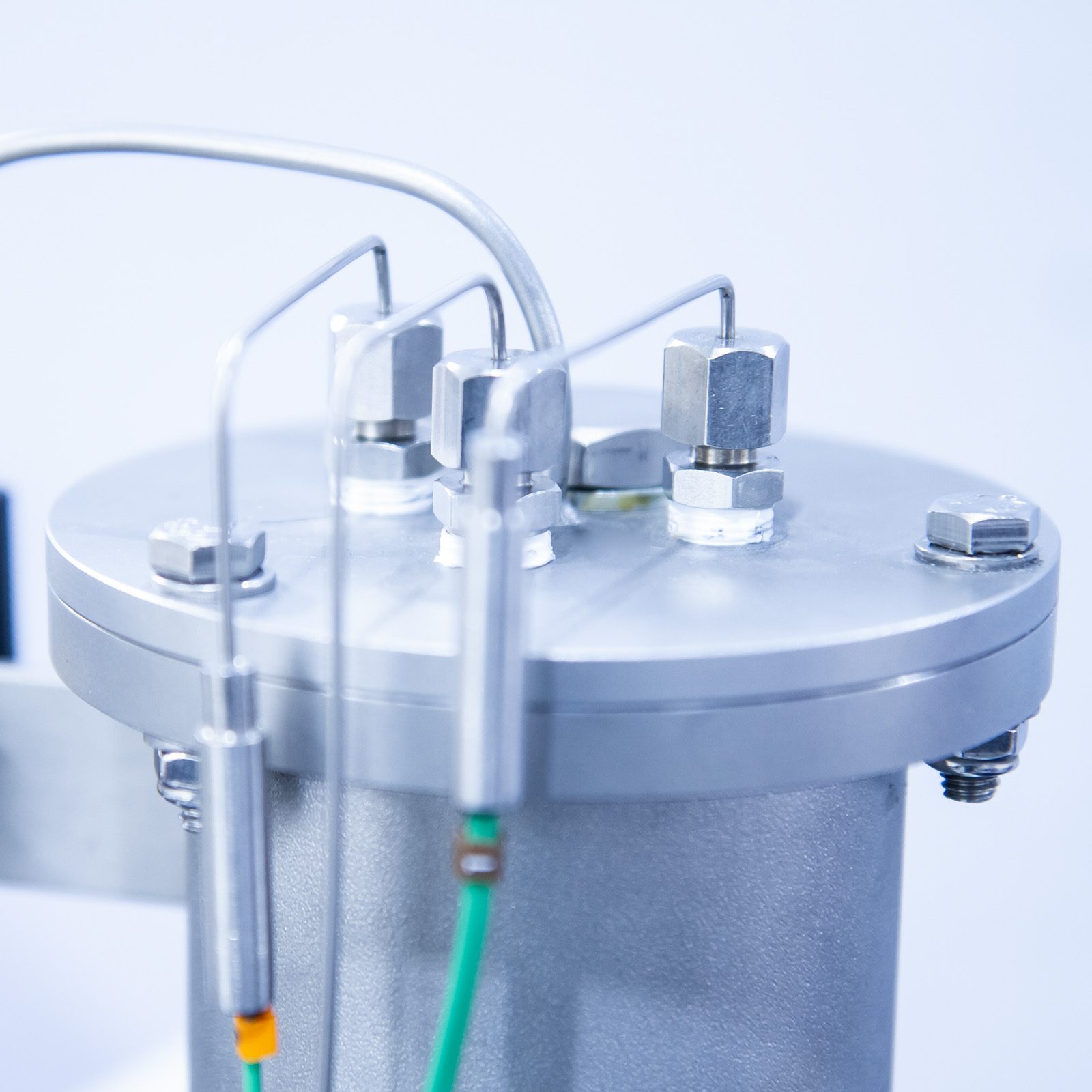

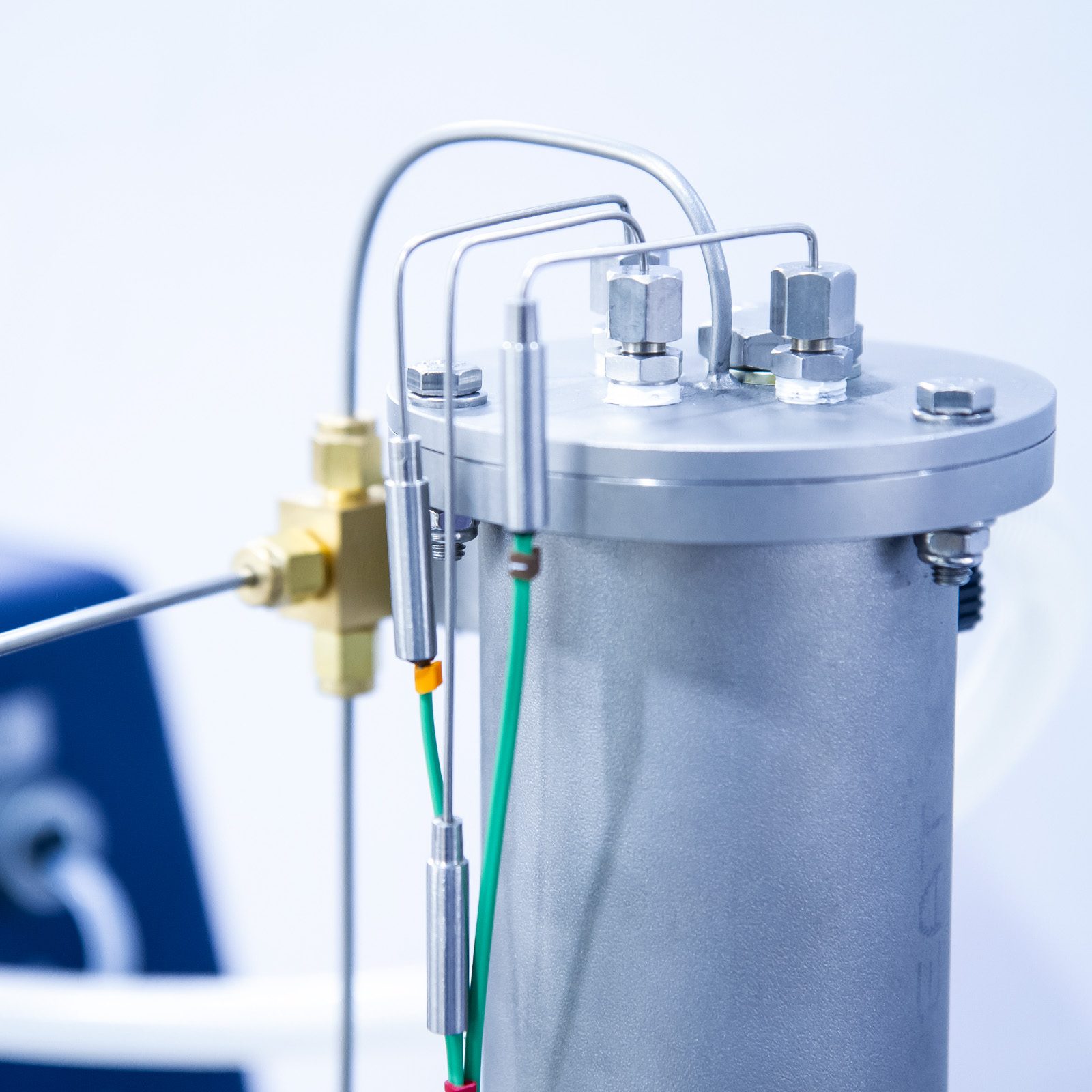

Ci sono sei termocoppie (T1 – T6) poste lungo la colonna, che permettono di seguire i fronti di adsorbimento/desorbimento (l’adsorbimento/desorbimento della CO2 porta a variazioni di temperatura).

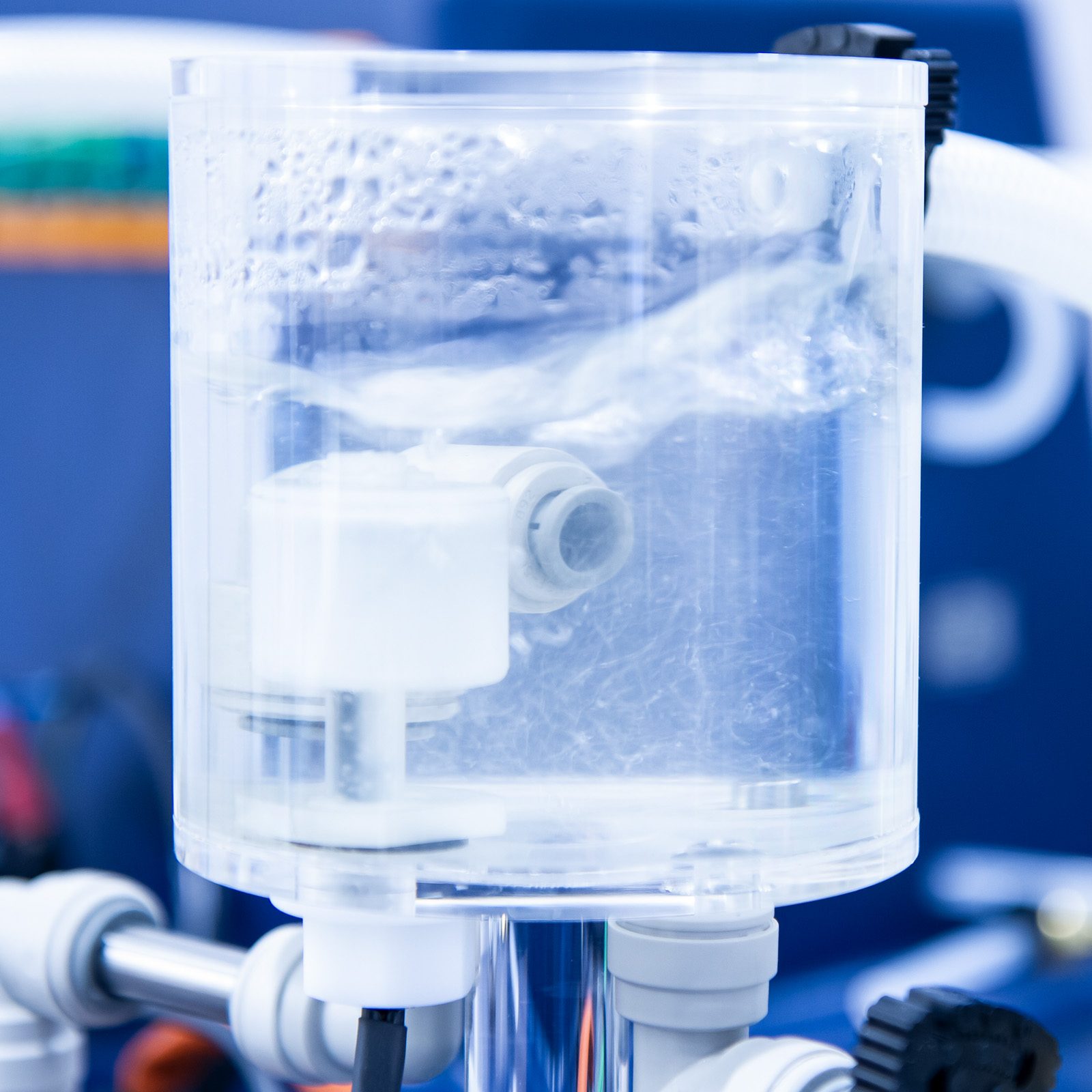

Un sistema di circolazione dell’acqua calda, contenente anche una termocoppia (T7), è collegato alla camicia della colonna per consentire un controllo accurato della temperatura tramite un regolatore di temperatura PID. In questo modo la temperatura di lavorazione desiderata viene mantenuta con precisione.

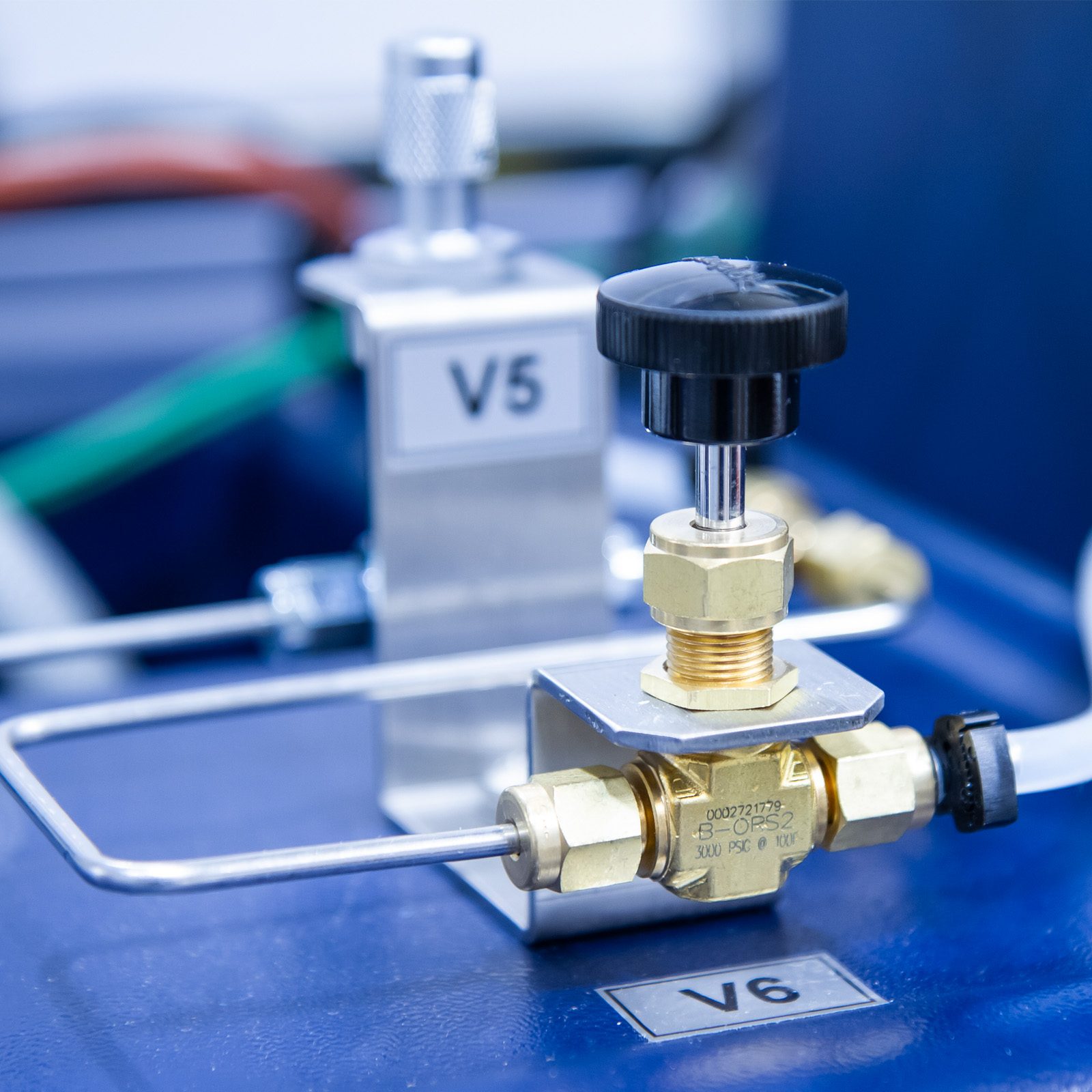

Il sistema è dotato di tutte le valvole necessarie per il controllo della direzione del flusso, il controllo della portata e lo scarico della pressione per la sicurezza.

I misuratori di flusso elettronici monitorano la portata del gas di trasporto, l’elio, e dell’assorbito, l’anidride carbonica. Questi, abbinati ai sensori di temperatura della colonna e al rilevatore IR, per la misurazione della concentrazione di CO2, consentono di seguire da vicino i processi e di esaminare un’ampia gamma di variabili operative.

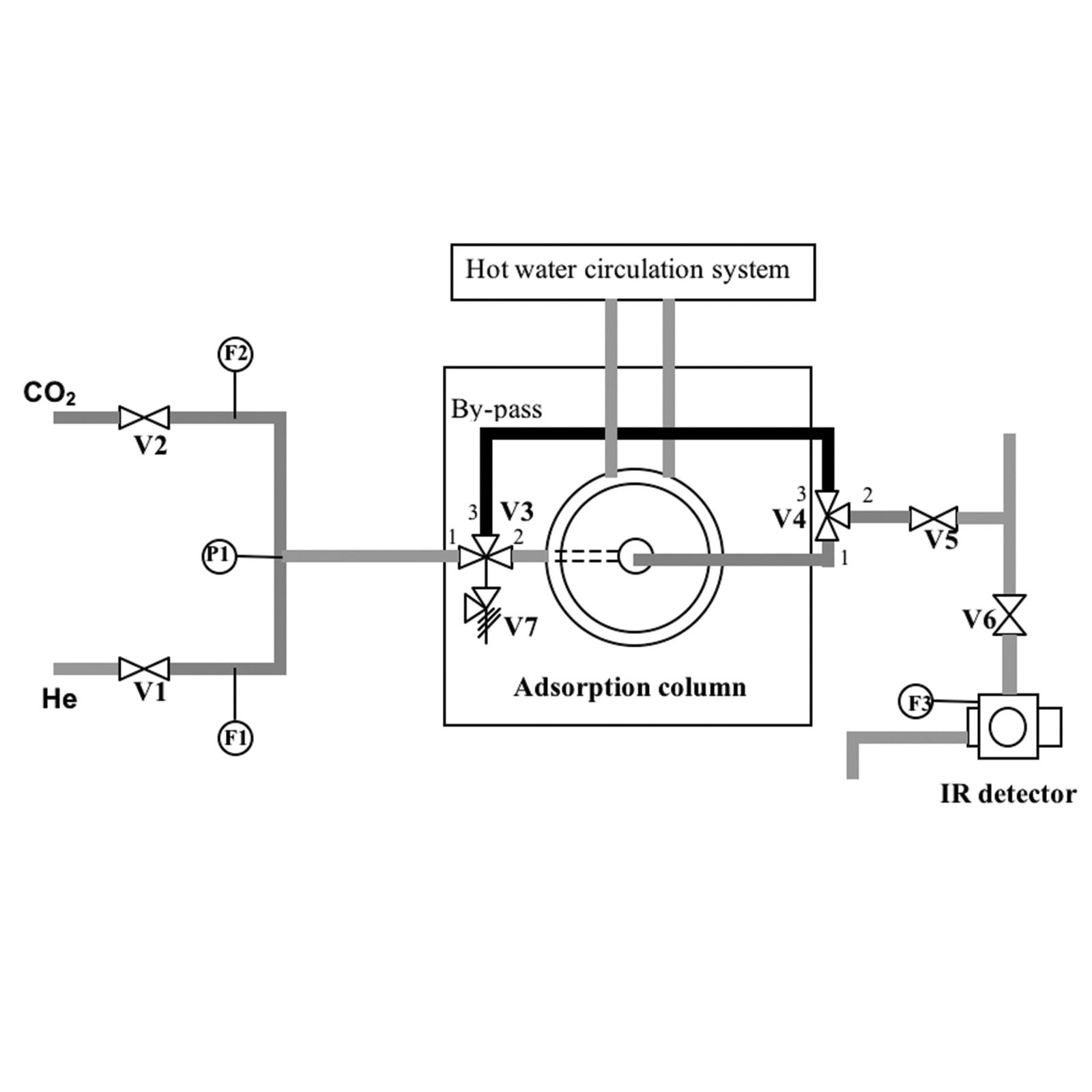

Intorno alla colonna è presente un percorso deviato, utilizzato per la calibrazione del rilevatore IR e anche per l’impostazione delle condizioni di processo prima di iniziare un esperimento.

Le variabili operative consigliate sono portate di 0 – 5 SLPM e pressioni di 0 – 0,3 bar. Tali pressioni operative garantiscono un funzionamento sicuro e forniscono le condizioni ideali per i processi di adsorbimento/desorbimento.

La colonna UOP15 può essere facilmente caricata con il carbone attivo fornito oppure l’operatore può utilizzare la propria varietà consentendo così il confronto delle prestazioni di diversi adsorbenti.

Tutti i sensori importanti utilizzati sull’unità sono elettronici e forniscono uscite per la registrazione e l’analisi dei dati. Il datalogger, fornito con l’unità, si interfaccia tra l’unità UOP15 e il computer dell’utente tramite una porta USB.

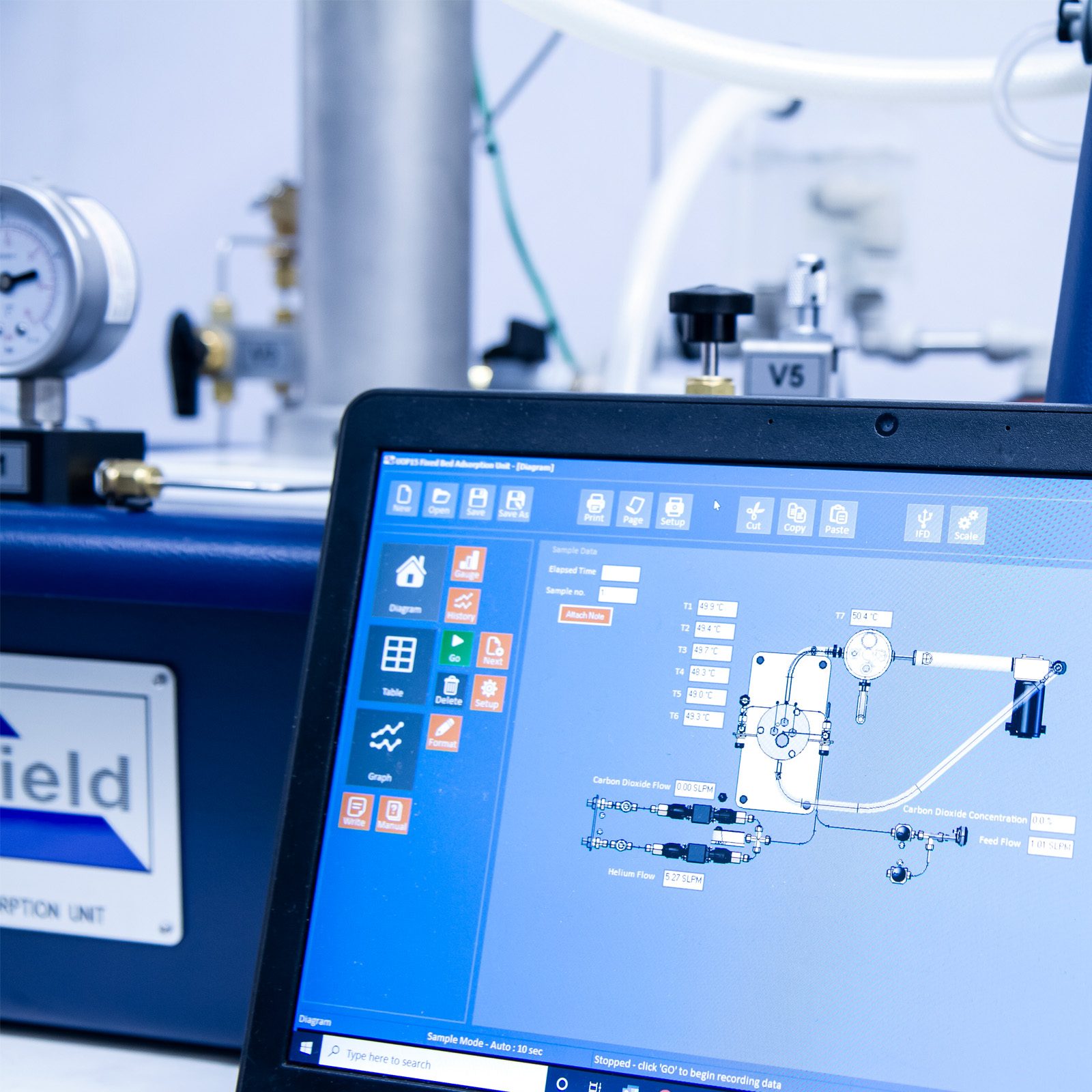

Il software associato consente la tracciatura di grafici e fornisce istruzioni complete sulla configurazione dell’attrezzatura e sull’esecuzione degli esperimenti.

Categorie: Educativo, Serie UOP – Operazioni unitarie, UOP15 – Unità di adsorbimento a letto fisso

Disponibilità: Su richiesta

Specifiche tecniche

• UOP15-A: 220/240 V/1 fase/50 Hz,10 A
• UOP15-B: 120 V/1 fase/60 Hz, 15 A
• UOP15-G: 220 V/1 fase/60 Hz, 10 A
