UOP4 MKII – Unità di estrazione solidi/liquidi

L’UOP4-MkII è un sistema di estrazione solido/liquido su scala di laboratorio per insegnare i fondamenti di questa importante operazione unitaria agli studenti di ingegneria chimica.

L’apparecchiatura utilizza un sofisticato sistema di estrazione rotante a più stadi, ad alimentazione continua, con flusso controcorrente, del tipo frequentemente visto nelle applicazioni industriali. Ciò fornisce allo studente una visione dell’implementazione pratica dell’operazione, compresi l’economia del processo e i problemi di controllo.

È possibile studiare gli effetti della temperatura, delle fasi multiple e della velocità di produzione.

Include accessorio per la registrazione dei dati, interfaccia USB e software didattico di serie.

L’Estrattore è compatibile con i computer e ora include come standard un accessorio per la registrazione dei dati con interfaccia USB e un software didattico.

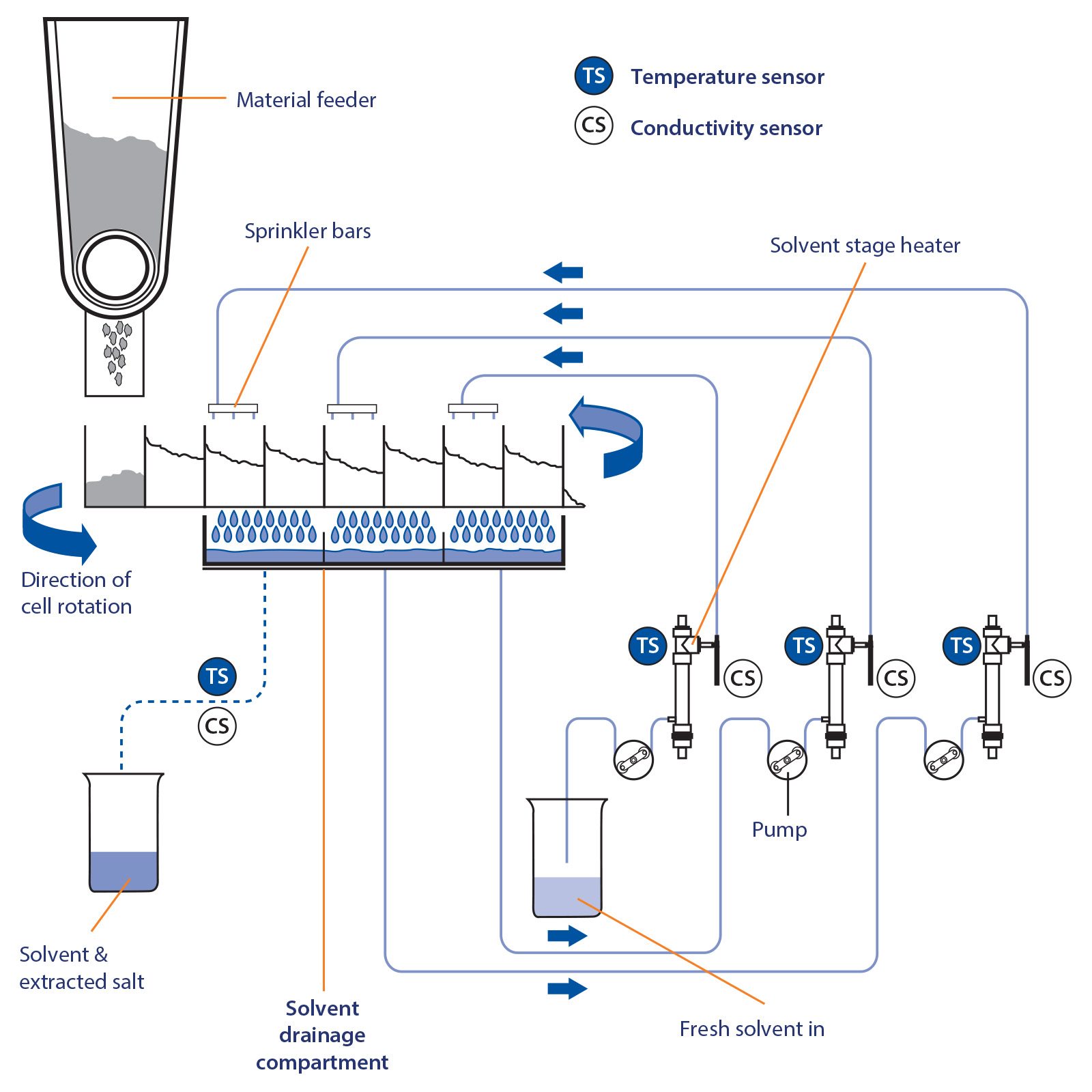

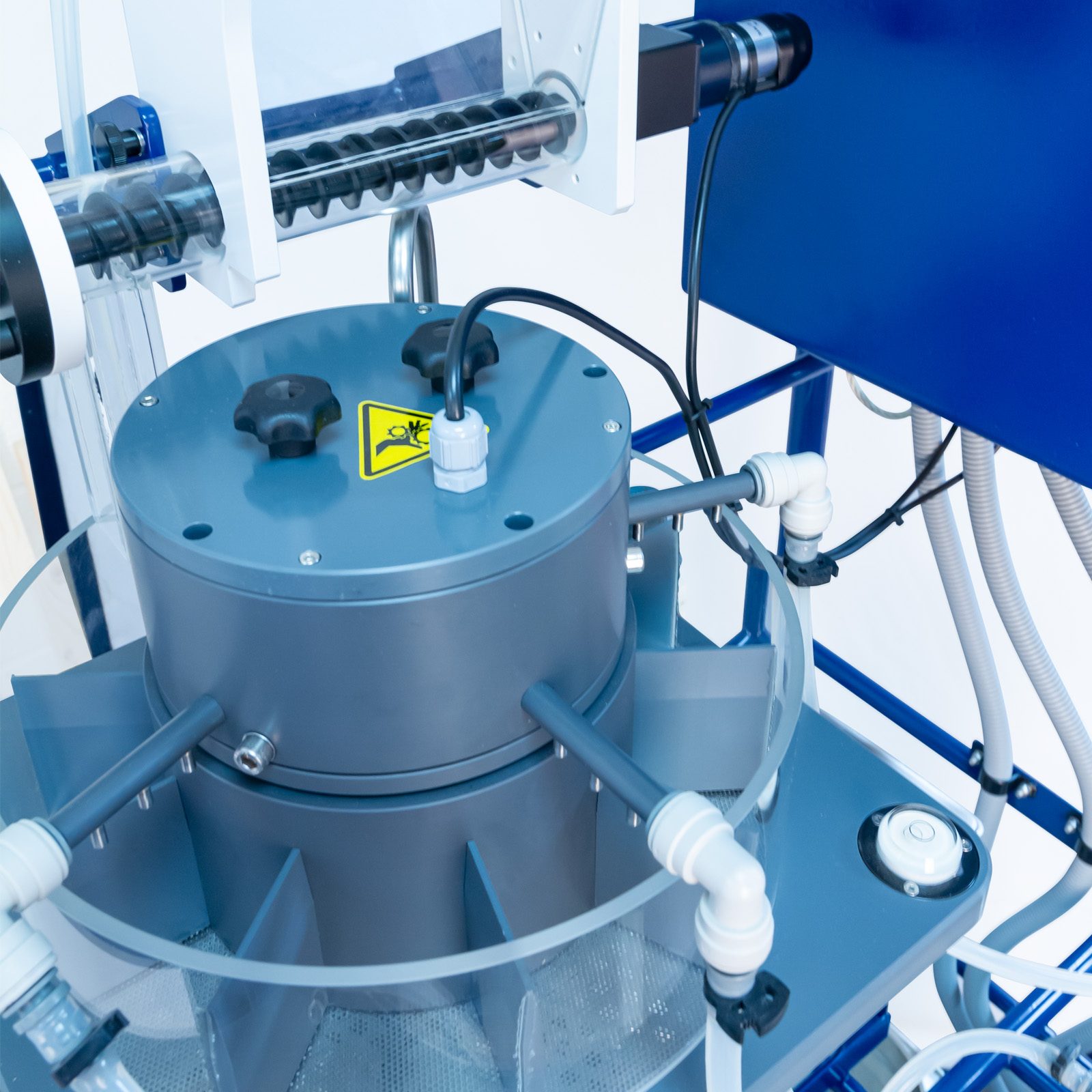

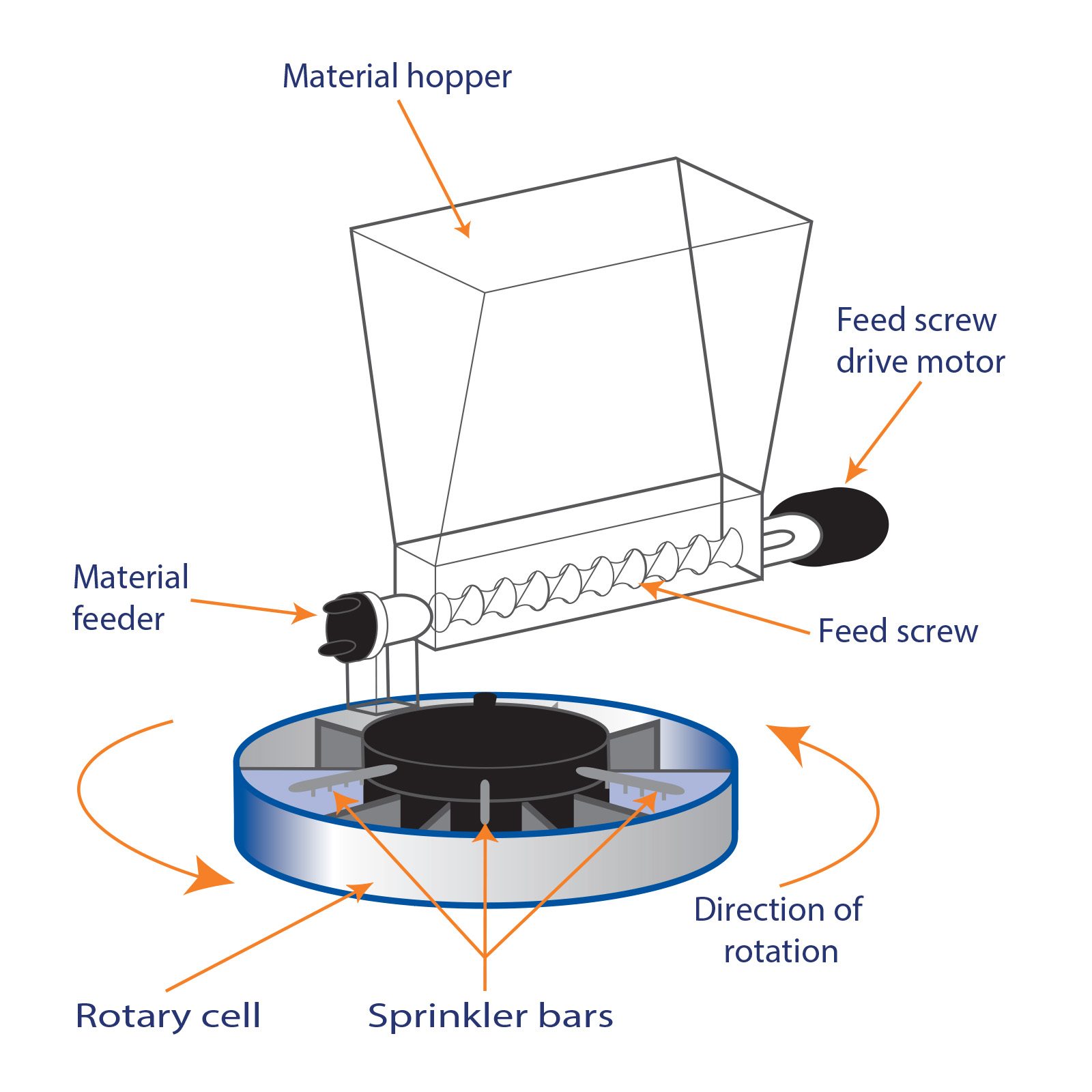

Il cuore del sistema di estrazione solido/liquido è una cella di estrazione a rotazione continua divisa in compartimenti. La materia prima viene alimentata in questi scomparti dalla tramoggia di ingresso utilizzando un meccanismo di alimentazione a coclea. Il materiale viene poi fatto passare sotto tre barre irroratrici di solvente, una per ogni fase del processo, ed il prodotto disciolto viene catturato in tre compartimenti di drenaggio. Sono previste pompe per pompare il prodotto dal compartimento di drenaggio di uno stadio all’irrigatore dello stadio successivo. Al termine del processo il materiale vettore esaurito viene fatto cadere in un recipiente di raccolta, assistito da acqua nebulizzata dall’alto.

Il sistema è configurato come un processo continuo a tre stadi, con flusso controcorrente, ma può anche essere configurato come processo a uno o due stadi per scopi didattici.

Il controllo completo della temperatura viene fornito in ogni fase del processo utilizzando i tre controller PID integrati e i relativi elementi riscaldanti. Viene inoltre fornito il controllo diretto sulla velocità di alimentazione del prodotto, sulla velocità di rotazione della cella e sulla velocità della pompa interstadio.

Oltre alla cella rotante, viene fornito un recipiente indipendente che consente di eseguire estrazioni batch.

L’unità è completamente strumentata per ogni fase del processo e dotata di sensori che forniscono un’uscita per sonda di temperatura e conducibilità in millivolt (mV). Quando si utilizza il sistema standard acqua/bicarbonato di potassio, le letture del sensore possono essere correlate alla percentuale in peso di bicarbonato di potassio nella soluzione utilizzando dati sperimentali.

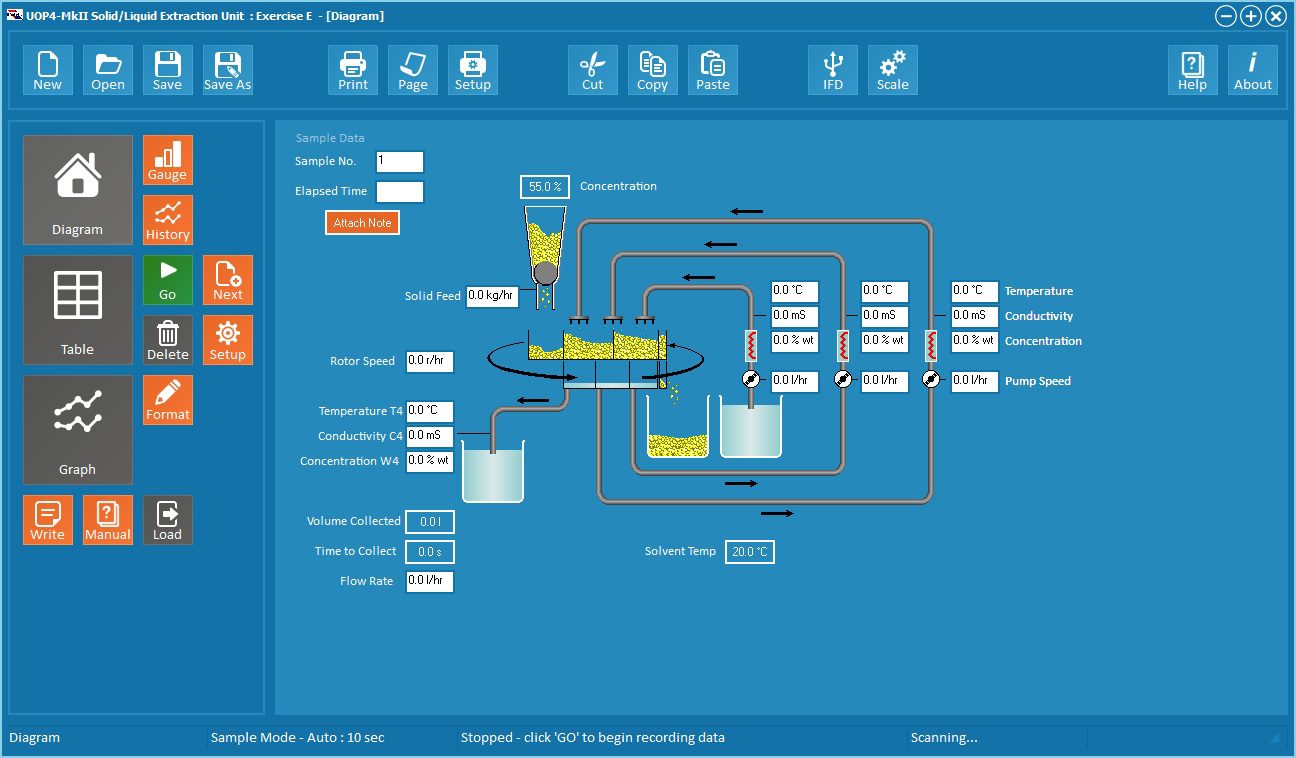

Tutte le temperature e le uscite di tensione dei sensori di conducibilità, insieme ai valori di alimentazione, cella di estrazione e pompa individuale possono anche essere visualizzati direttamente su un computer utilizzando il pacchetto di registrazione dati. Utilizzando questo pacchetto è inoltre possibile visualizzare e registrare la concentrazione del prodotto (quando si utilizza il materiale consigliato).

L’attrezzatura è progettata per insegnare tutti gli aspetti rilevanti dell’estrazione solida/liquida in modo semplice e sicuro. Non richiede l’utilizzo di solventi tossici, volatili o infiammabili, in quanto è predisposto per l’utilizzo di acqua o solventi a base acqua.

Ciò garantisce che il processo sia completamente visibile agli studenti, consentendo loro di osservare e comprendere i dettagli dell’operazione in ogni fase. Non sono necessarie costose apparecchiature per il recupero dei solventi, come una colonna di distillazione.

Il supporto solido è un materiale leggermente poroso, una certa quantità del quale viene fornita con l’apparecchiatura. Può essere impregnato con un sale come bicarbonato di potassio o bicarbonato di sodio, che viene poi estratto mediante il processo. L’uso di un sale consente il monitoraggio in tempo reale del processo utilizzando sensori e strumentazione. Il materiale di supporto è riutilizzabile.

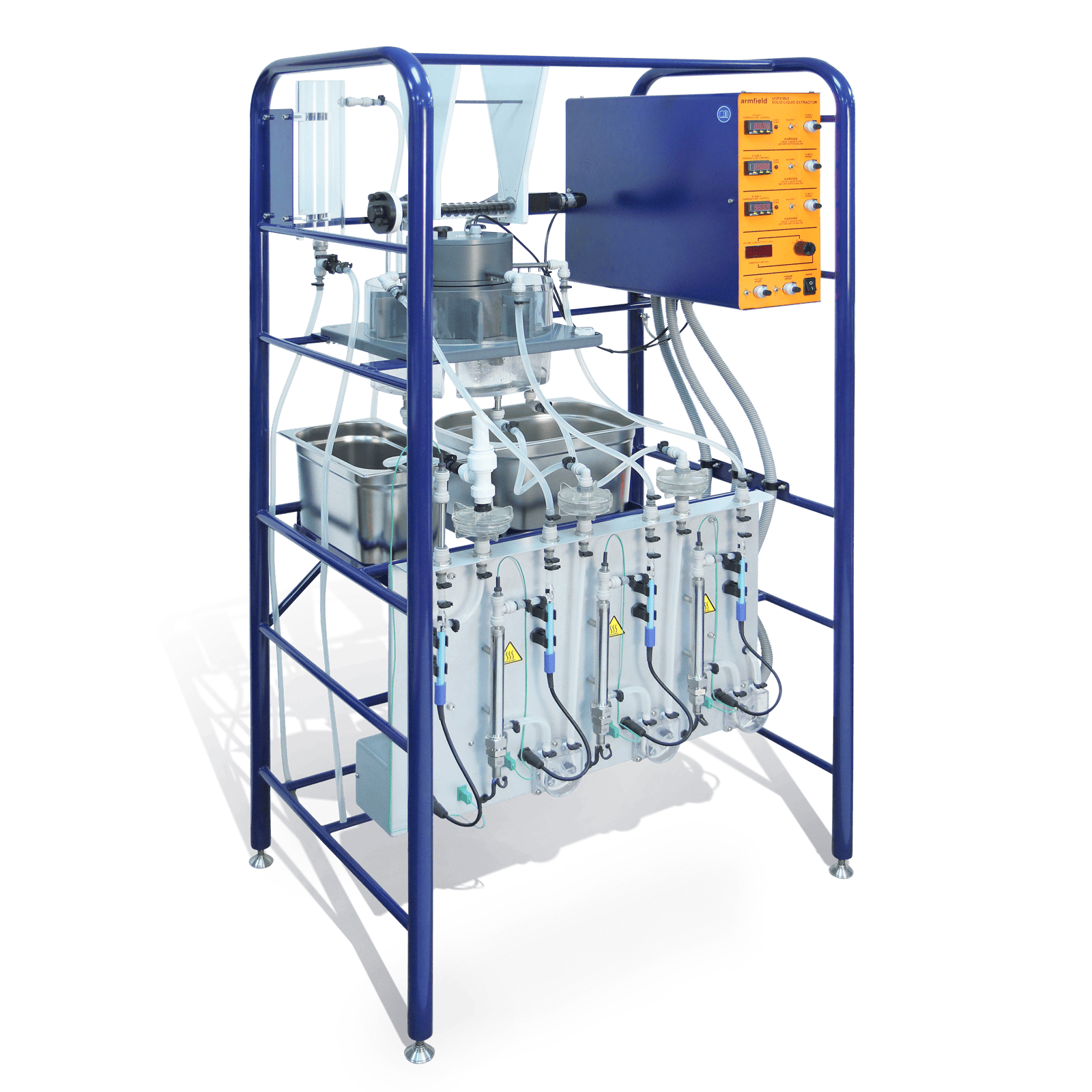

Unità da pavimento autonoma con console di controllo e strumentazione integrata

Processo di estrazione continua a tre stadi, configurabile anche come uno o due stadi

Recipiente indipendente per l’estrazione batch a circuito chiuso

Controllo della temperatura in ogni fase

Controllo individuale delle pompe di alimentazione del solvente in ogni fase, della velocità di rotazione delle celle e della velocità di alimentazione

Le sonde in ogni fase consentono il monitoraggio completo del processo

Con il datalogger, le concentrazioni del prodotto possono essere visualizzate direttamente in tempo reale (per il materiale consigliato)

Accessorio di registrazione dati con interfaccia USB e software didattico incluso di serie
