UOP6-MKII – Torre di raffreddamento ad acqua controllata da computer

La torre di raffreddamento ad acqua controllata da computer Armfield è stata progettata per consentire agli studenti di apprezzare la costruzione, il design e le caratteristiche operative di un moderno sistema di raffreddamento evaporativo. L’unità è anche un ottimo esempio di scambiatore di calore specializzato, in cui due flussi di flusso fluido (acqua e aria) vengono messi in contatto diretto e in cui avviene un trasferimento di massa da una fase all’altra

La torre di raffreddamento ad acqua controllata da computer Armfield è stata progettata per consentire agli studenti di apprezzare la costruzione, il design e le caratteristiche operative di un moderno sistema di raffreddamento evaporativo. L’unità è anche un ottimo esempio di scambiatore di calore specializzato, in cui due flussi di fluido (acqua e aria) vengono messi in contatto diretto e in cui avviene un trasferimento di massa da una fase all’altra.

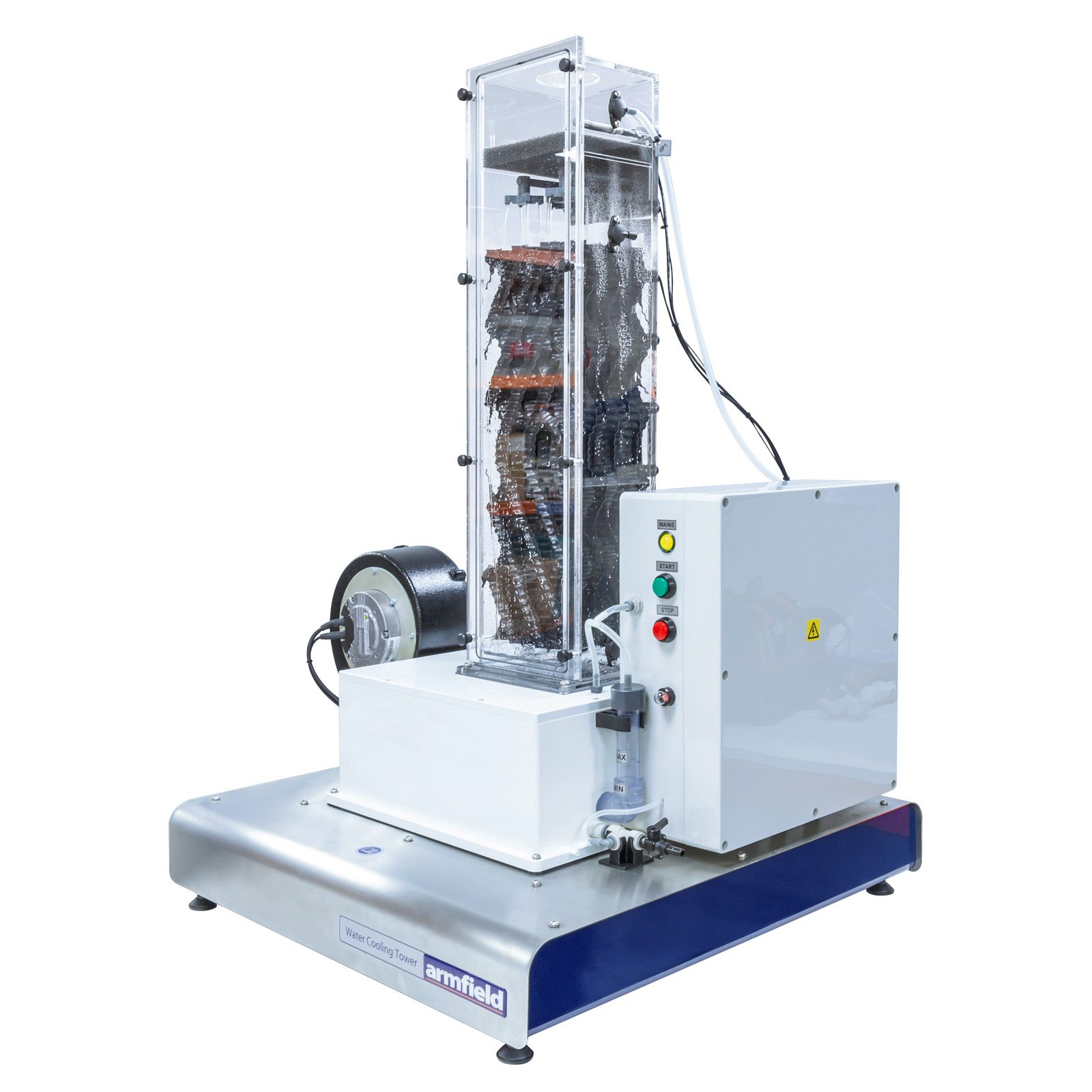

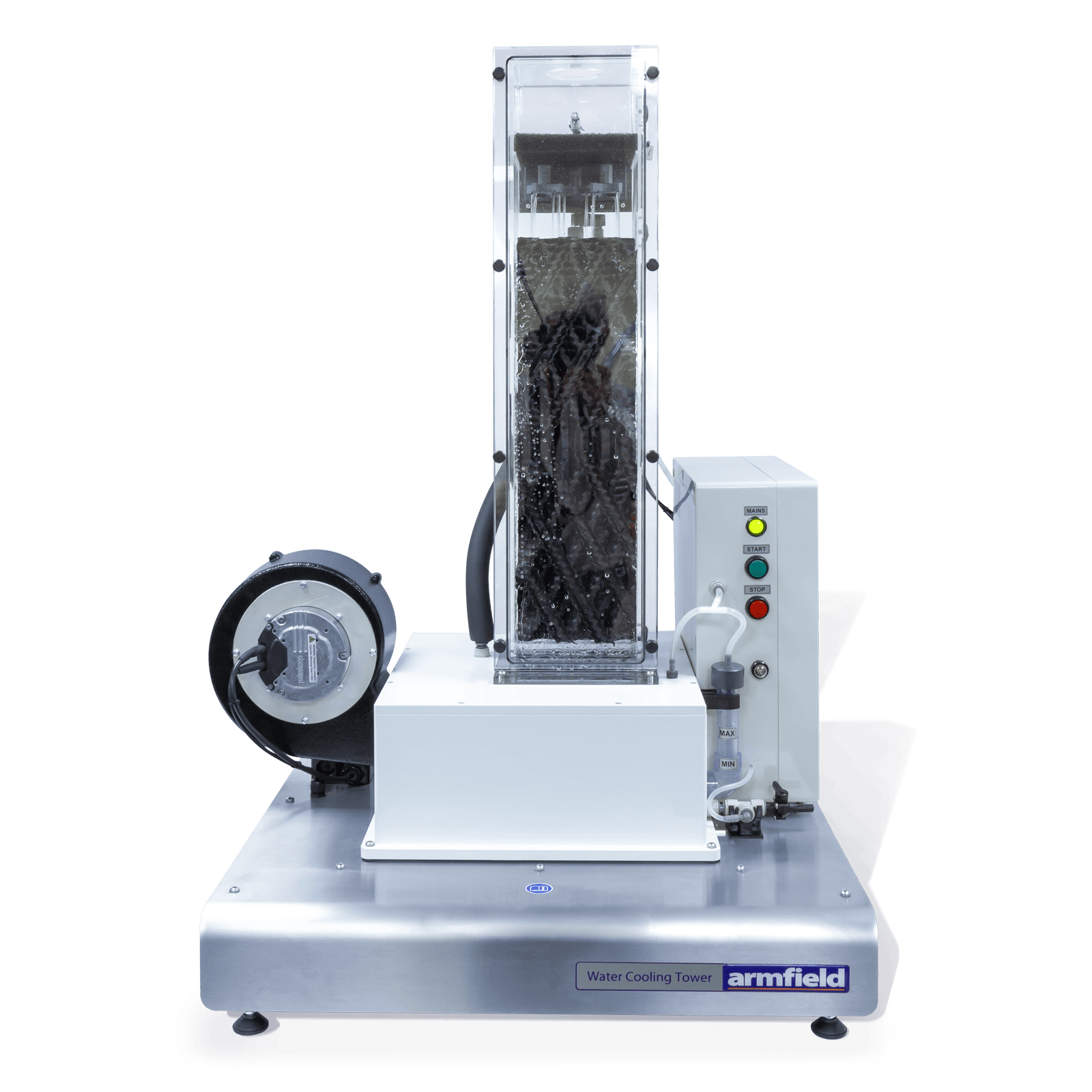

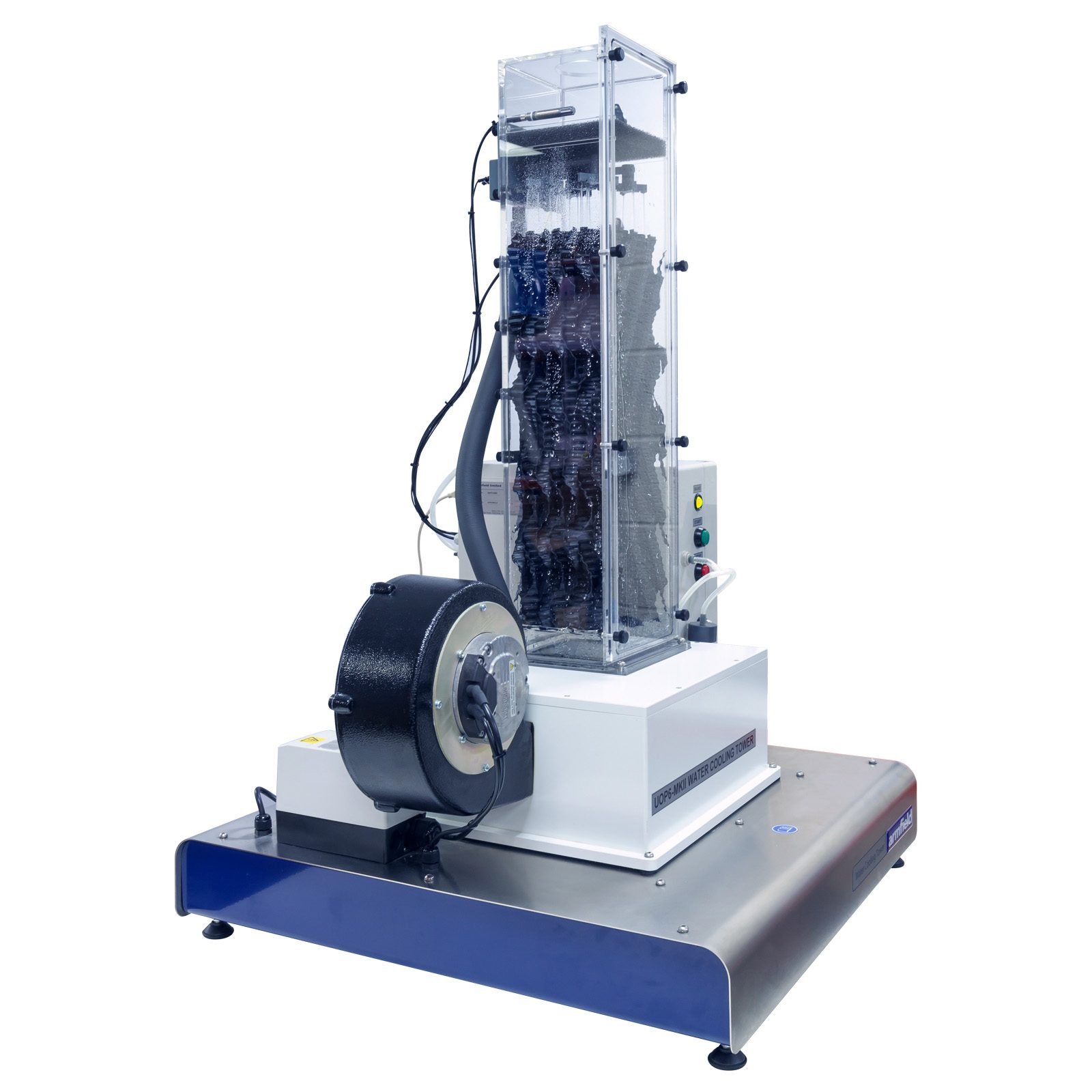

L’UOP6-MkII comprende una torre di raffreddamento montata sopra un serbatoio di acqua riscaldata. La torre di raffreddamento è realizzata in acrilico trasparente per la visibilità e ha una parte anteriore facilmente rimovibile per consentire l’inserimento di diversi materiali di imballaggio.

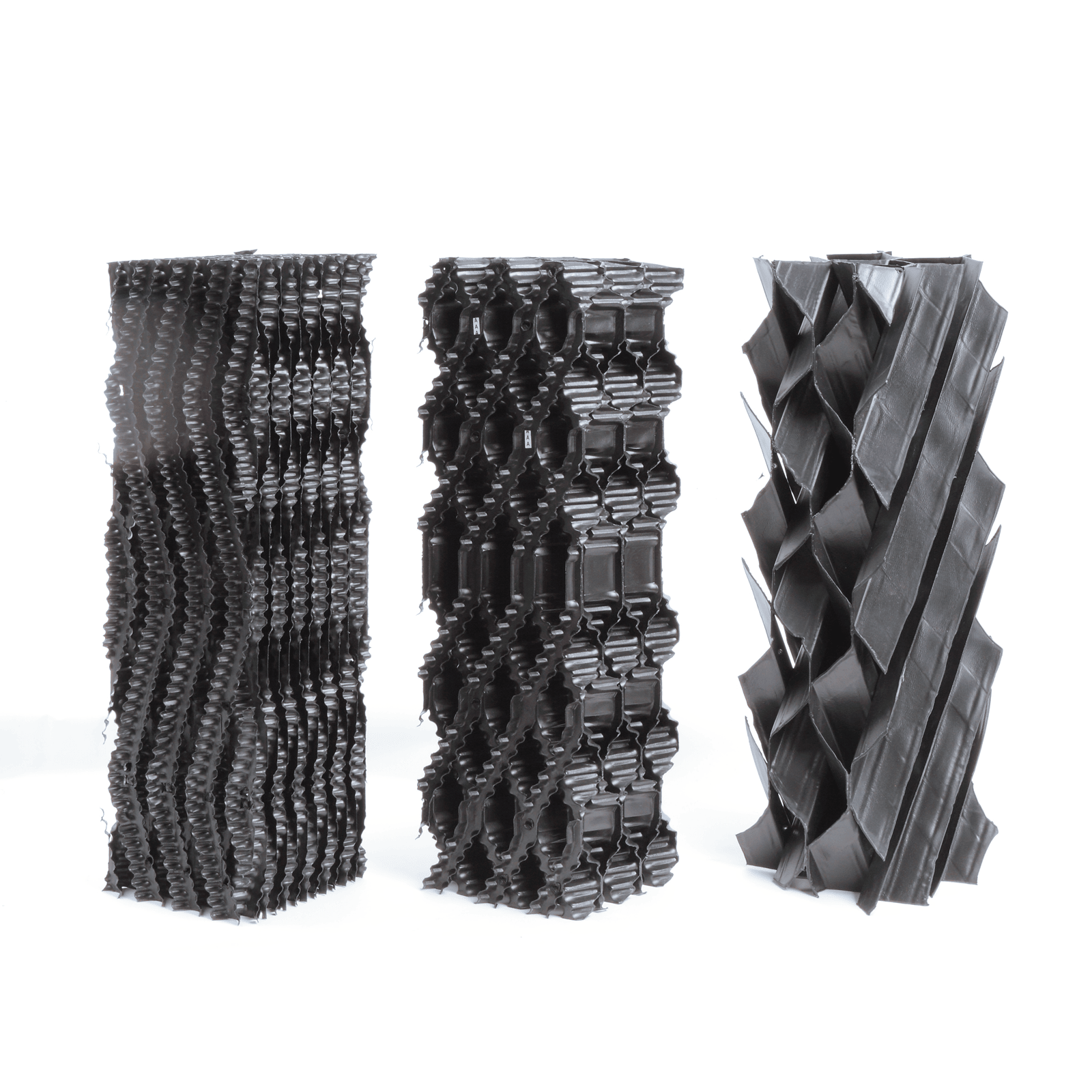

Di serie vengono forniti due blocchi di materiale di diversa densità e due blocchi ad altezza ridotta, ma è possibile utilizzare altro materiale per indagini più avanzate.

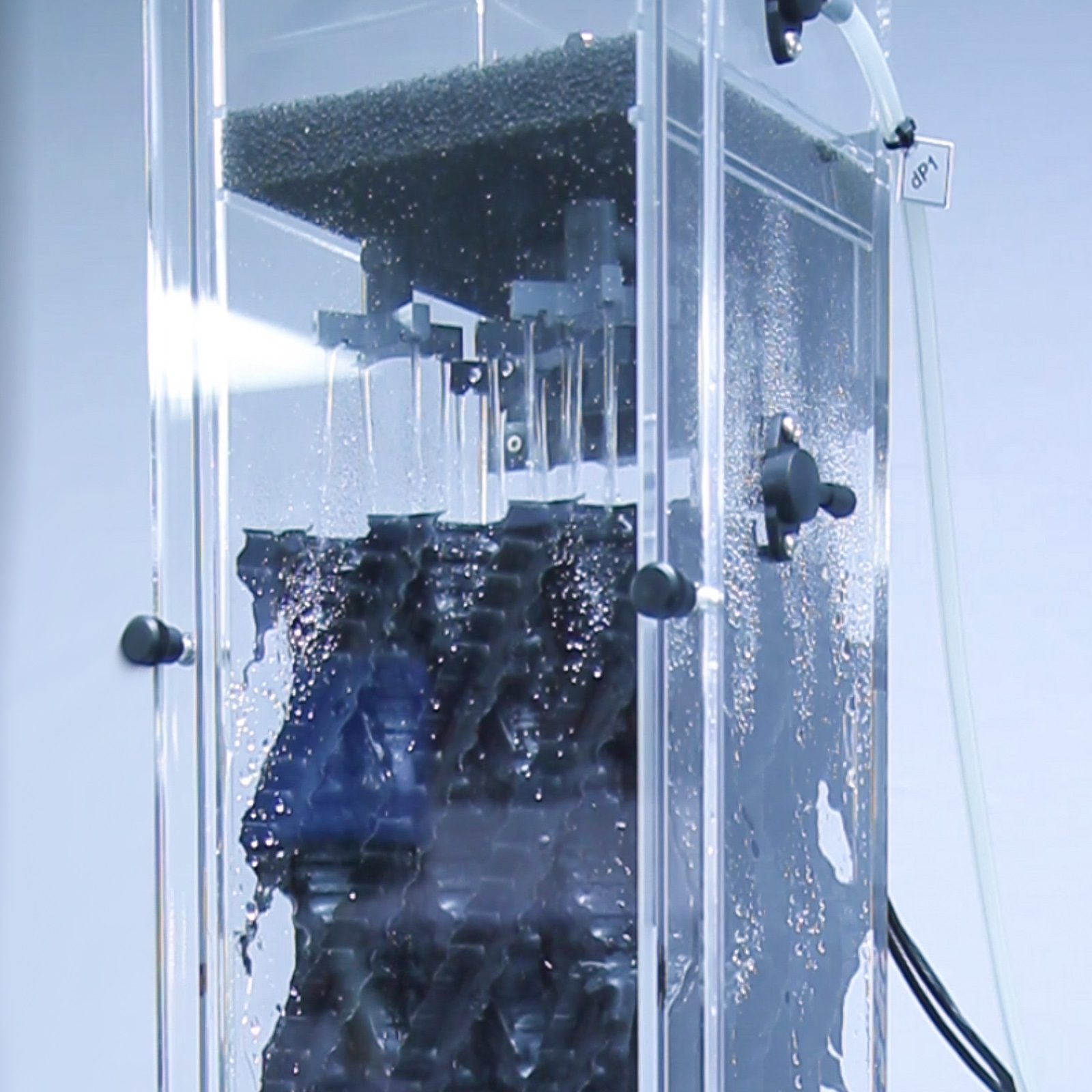

L’acqua viene pompata dal serbatoio alla sommità della torre utilizzando una pompa a velocità variabile. Una serie di ugelli spruzzatori garantisce una distribuzione uniforme dell’acqua in tutta la sezione della colonna.

Mentre l’acqua scende attraverso il materiale di imballaggio, viene raffreddata dal flusso d’aria proveniente dalla ventola a velocità variabile, che soffia l’aria verso l’alto attraverso la torre.

Le misurazioni della temperatura e dell’umidità relativa dell’aria all’ingresso e all’uscita dell’imballaggio consentono di ricavare la variazione del contenuto di umidità dell’aria e di calcolare il trasferimento di massa dovuto al raffreddamento evaporativo.

L’acqua viene riscaldata da un riscaldatore elettrico nel serbatoio di raccolta. Questo può essere utilizzato in modalità a circuito chiuso per controllare l’acqua a una temperatura specifica, oppure può essere utilizzato con una potenza definita dall’utente (variabile in modo continuo nell’intervallo) per simulare un sistema a carico fisso.

Tutti i controlli e i display sono incorporati nel software fornito con l’unità. Può essere eseguito su qualsiasi moderno PC Windows (non fornito) e comunica con l’hardware utilizzando l’interfaccia USB integrata. Dal software è possibile modificare la velocità della pompa e del ventilatore, controllare il riscaldatore e visualizzare tutti i valori dei sensori.

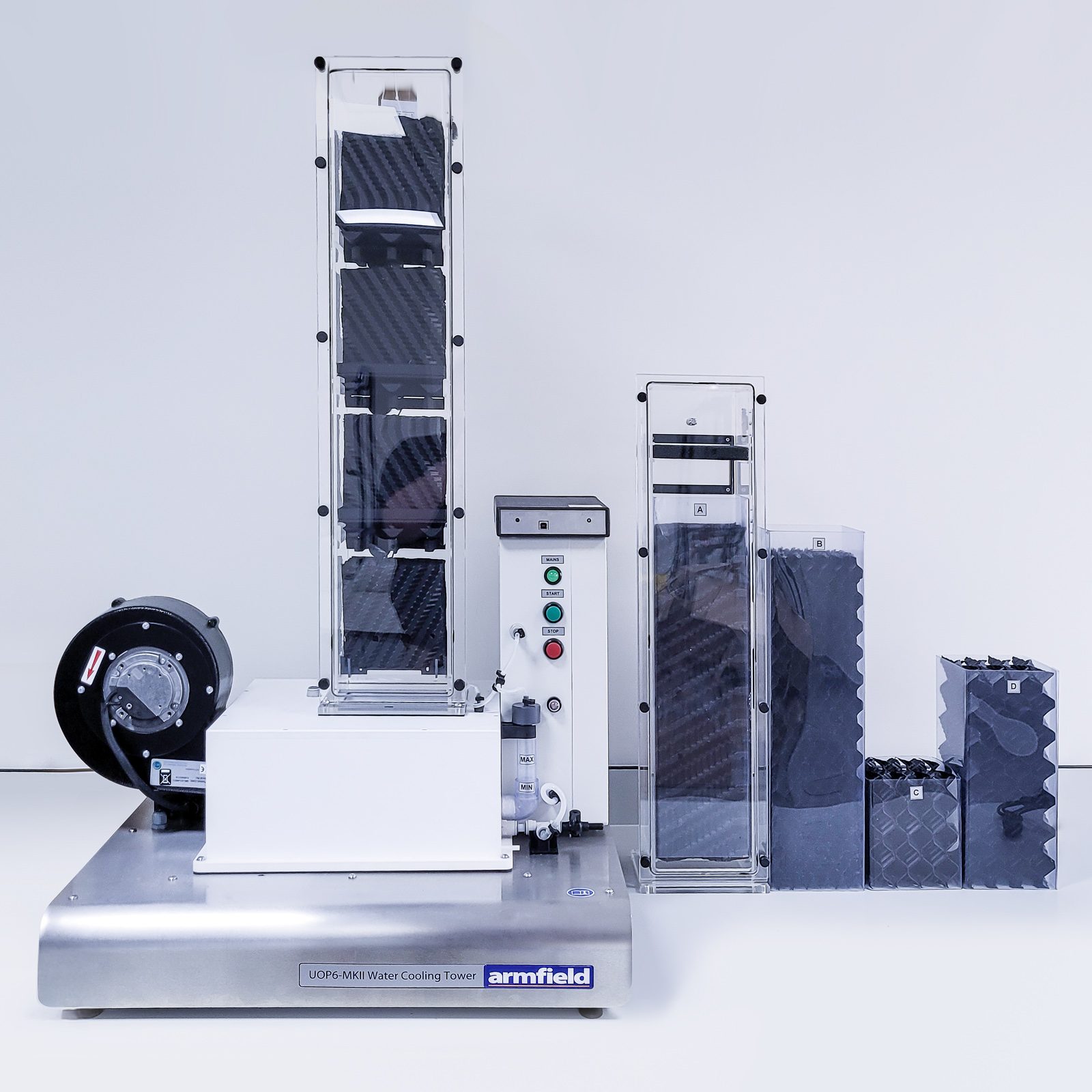

È disponibile un accessorio opzionale per le caratteristiche dell’imballaggio UOP6-MkII-23. Questo comprende una sezione divisa dell’imballaggio standard, montata su una colonna separata. In tre punti equidistanti all’interno dell’imballaggio è montata una strumentazione per misurare la temperatura dell’acqua, la temperatura dell’aria e l’umidità relativa dell’aria.

Questa opzione viene fornita con il proprio modulo di interfaccia elettronico e richiede una seconda porta USB sul computer.

Misurazioni, controllo computerizzato e registrazione dati tramite porta USB di serie

Controllo PID a circuito chiuso della temperatura dell’acqua all’ingresso della torre per un funzionamento più versatile e risultati più accurati

Quattro sezioni intercambiabili del materiale di imballaggio della torre in dotazione

Due densità di materiale di imballaggio incluse per confronto

È possibile confrontare tre diverse altezze di imballaggio

Il materiale fornito dall’utente può essere facilmente inserito nella torre per lavori di progetto

Utilizza vero materiale da imballaggio industriale per dimostrazioni più rappresentative

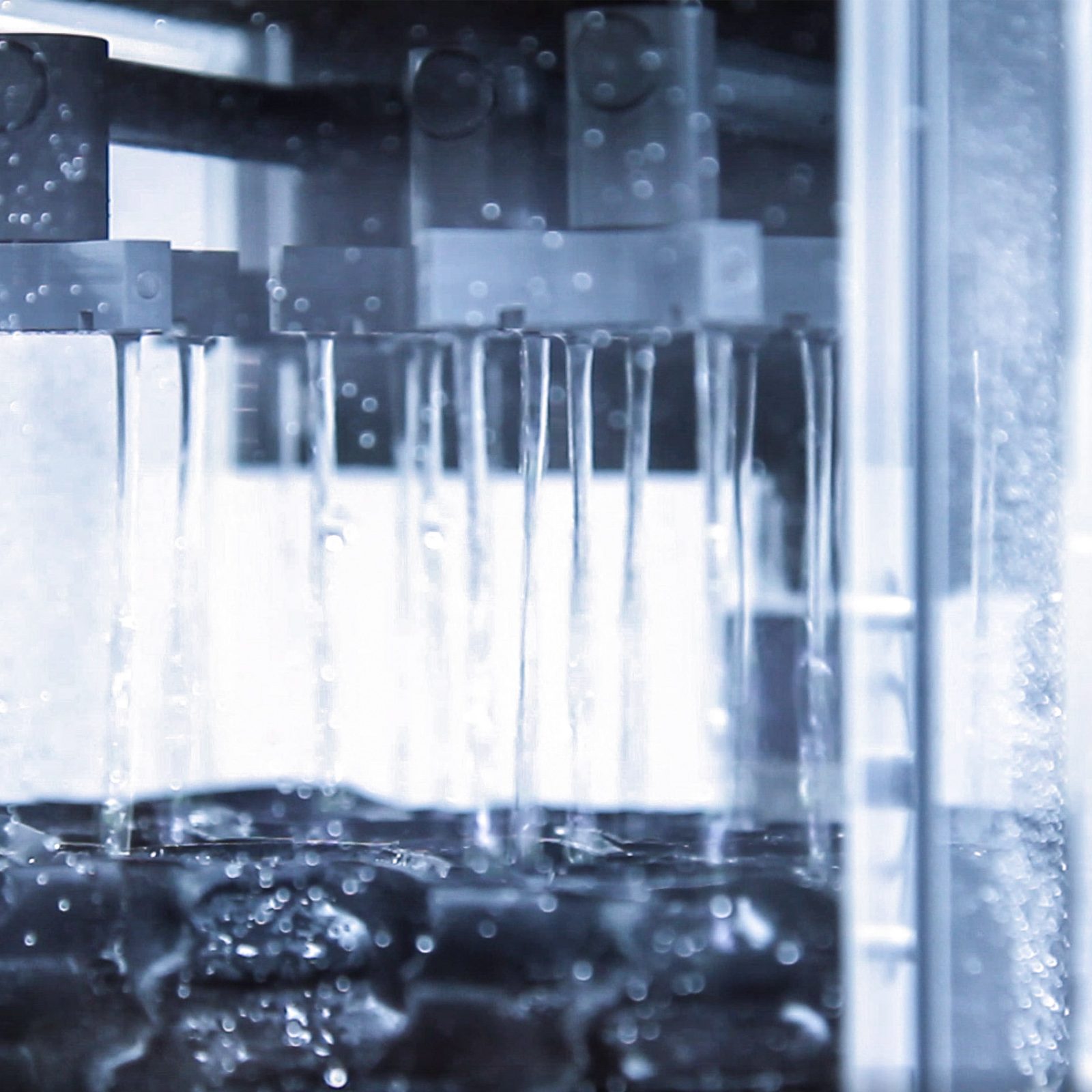

Migliore distribuzione dell’acqua sull’imballaggio mediante una serie di ugelli spruzzatori

Controllo elettronico (software) del ricircolo dell’acqua, del flusso d’aria e della potenza del riscaldatore

Sensori elettronici misurano il flusso dell’aria e dell’acqua, la temperatura dell’aria e dell’acqua e l’umidità in entrata e in uscita dall’imballaggio

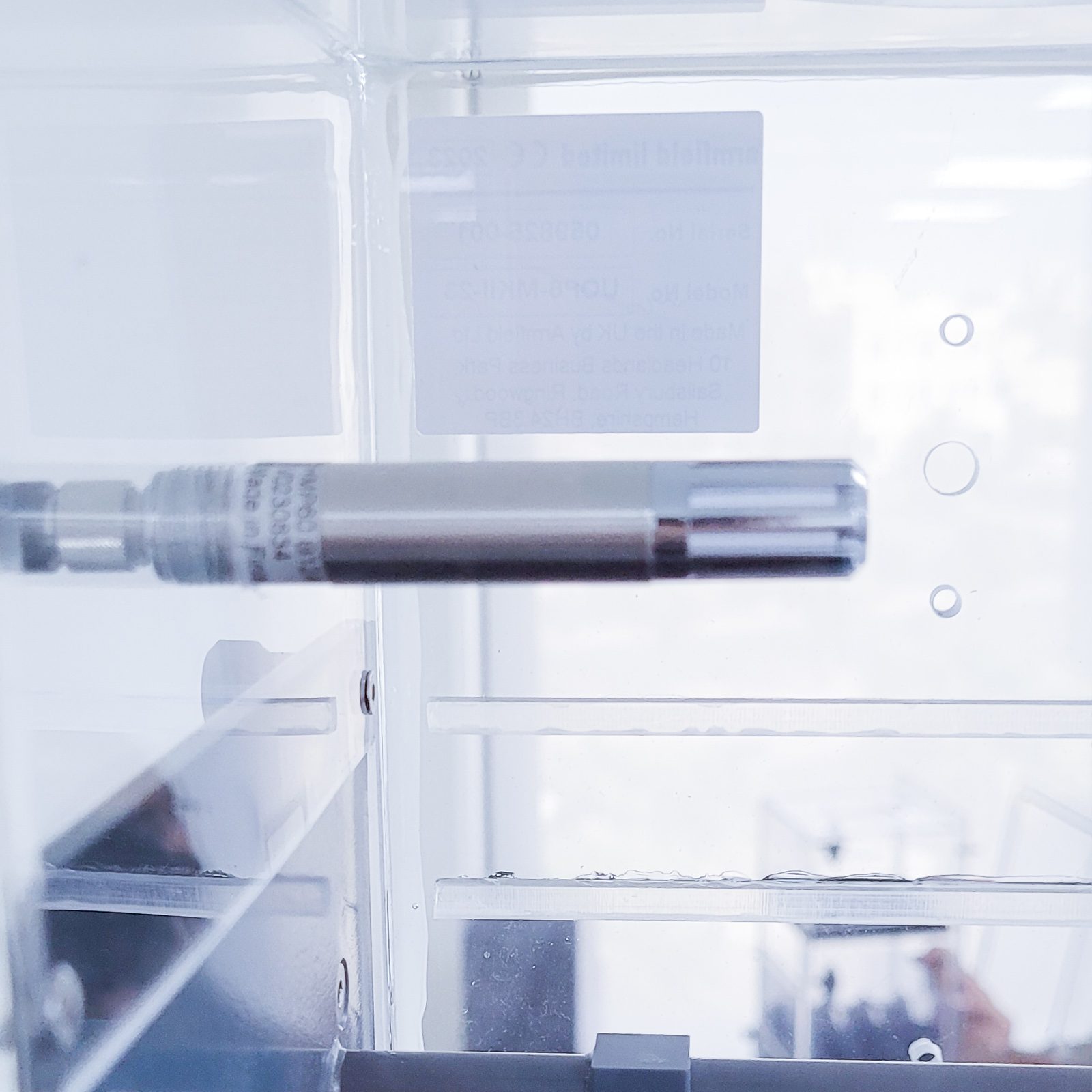

Vengono utilizzati moderni sensori di umidità elettronici, eliminando la necessità di termometri a bulbo umido e secco ad alta manutenzione

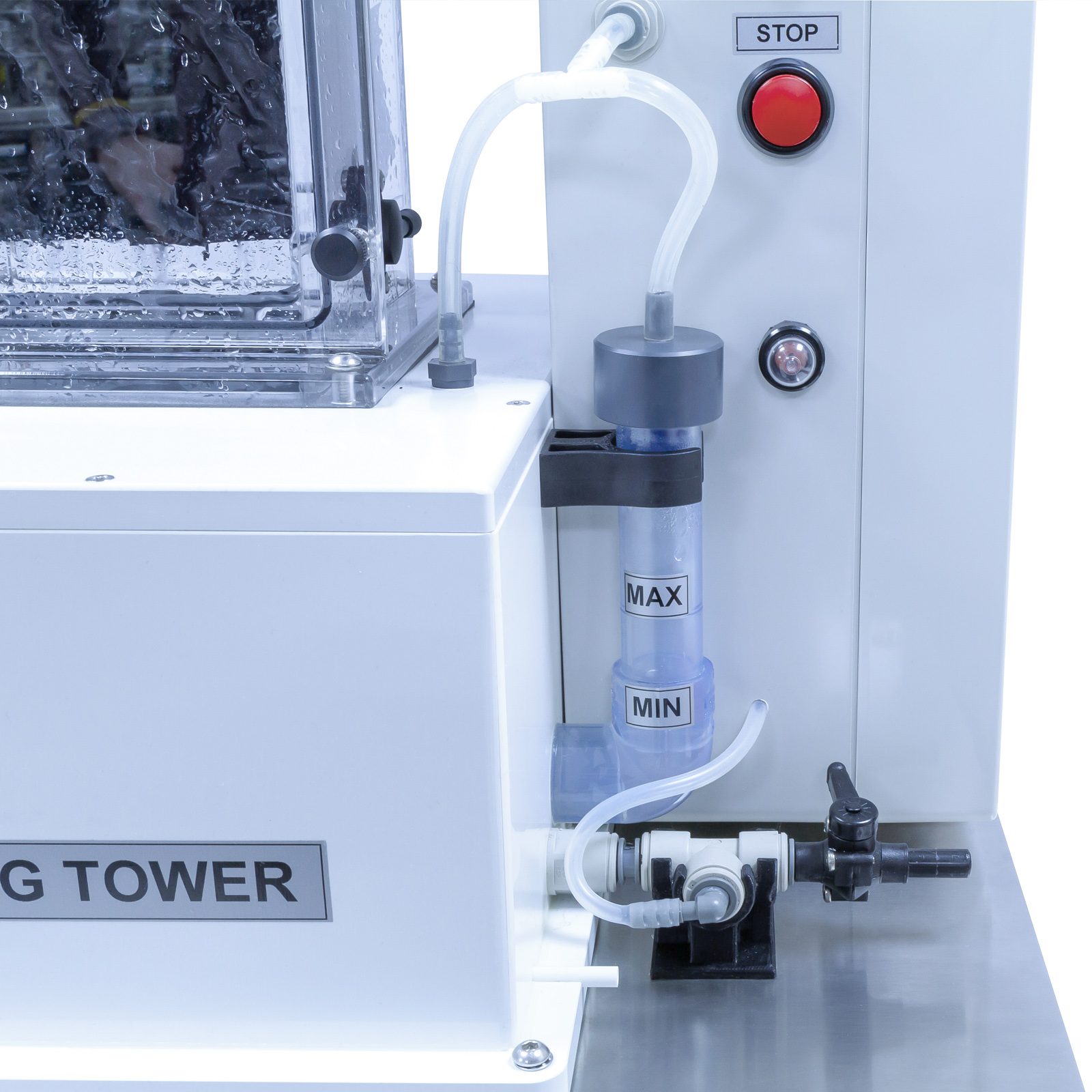

Perdita d’acqua per evaporazione misurata elettronicamente

Può essere utilizzato come una semplice torre di spruzzatura senza baderna installata

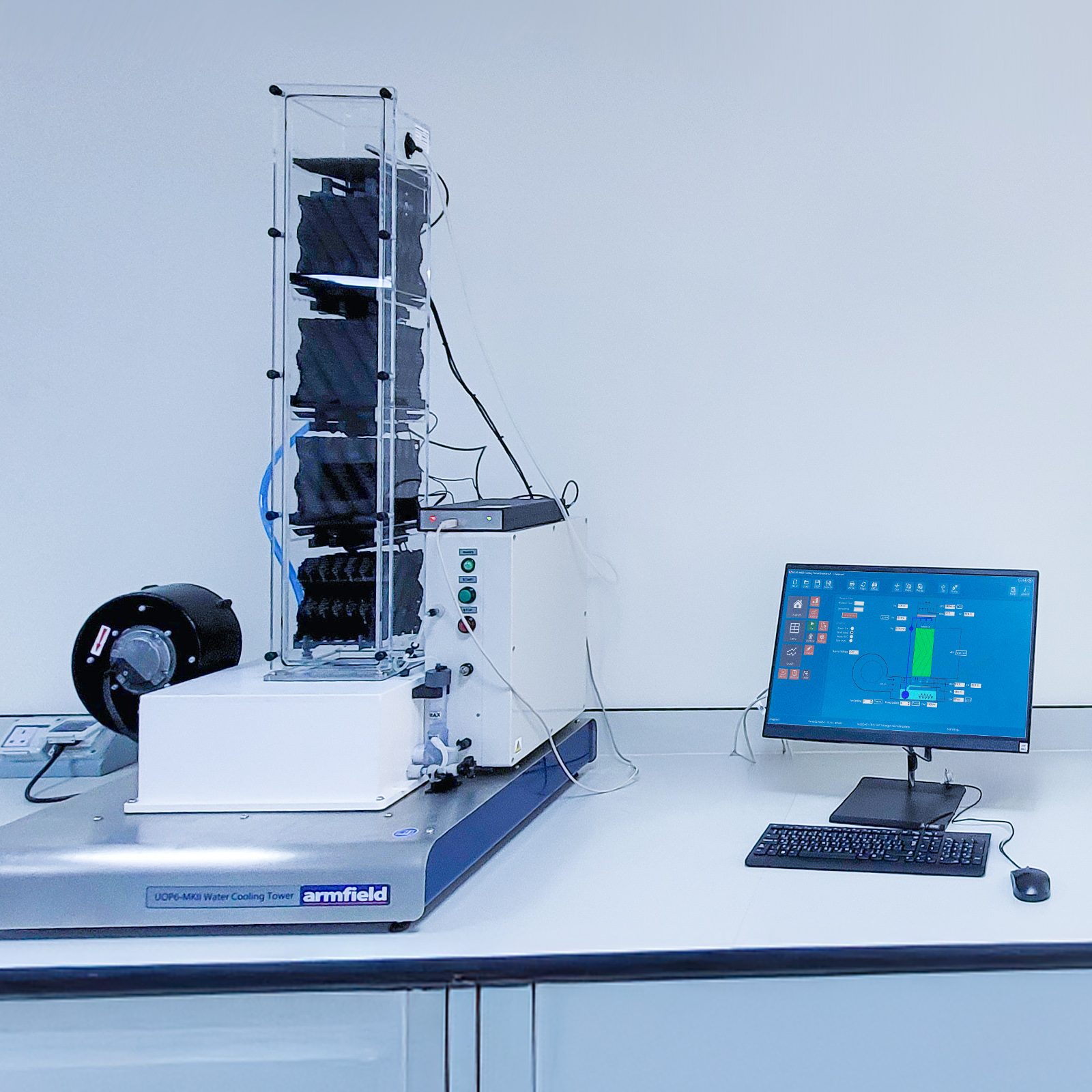

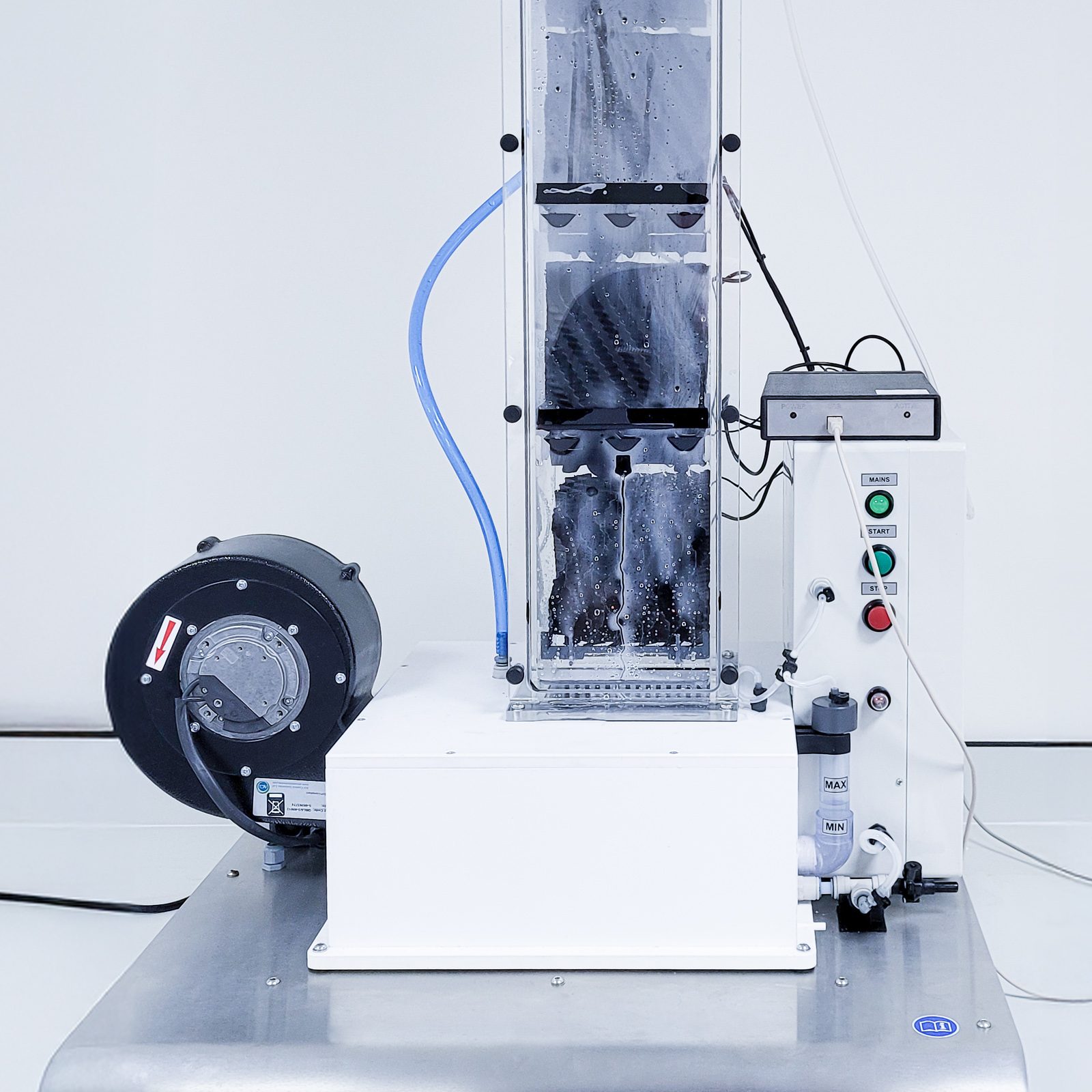

Caratteristiche dell’imballaggio opzionale Accessorio UOP6-MKII-23 collegato tramite la seconda porta USB

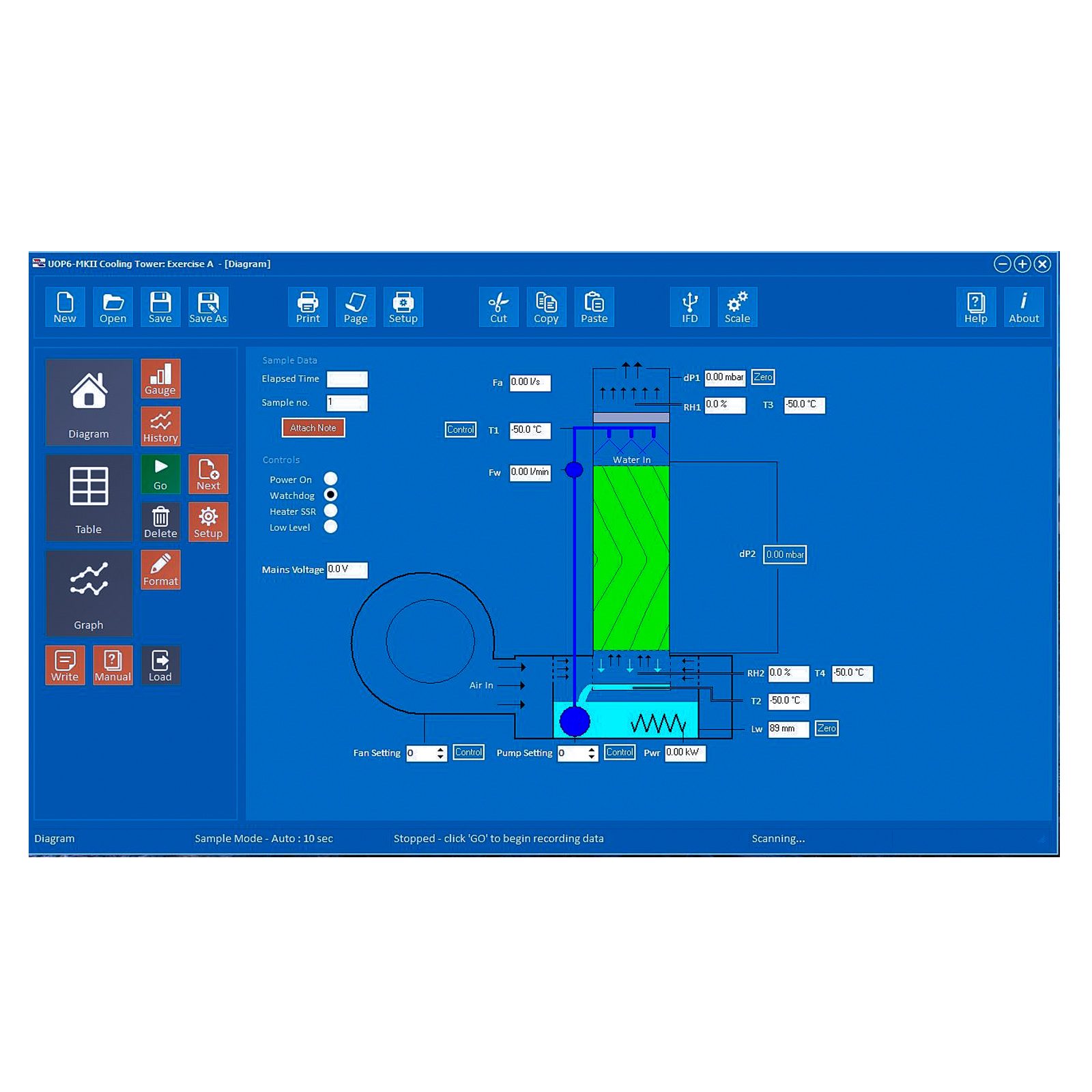

Schermata del software UOP6-MKII
