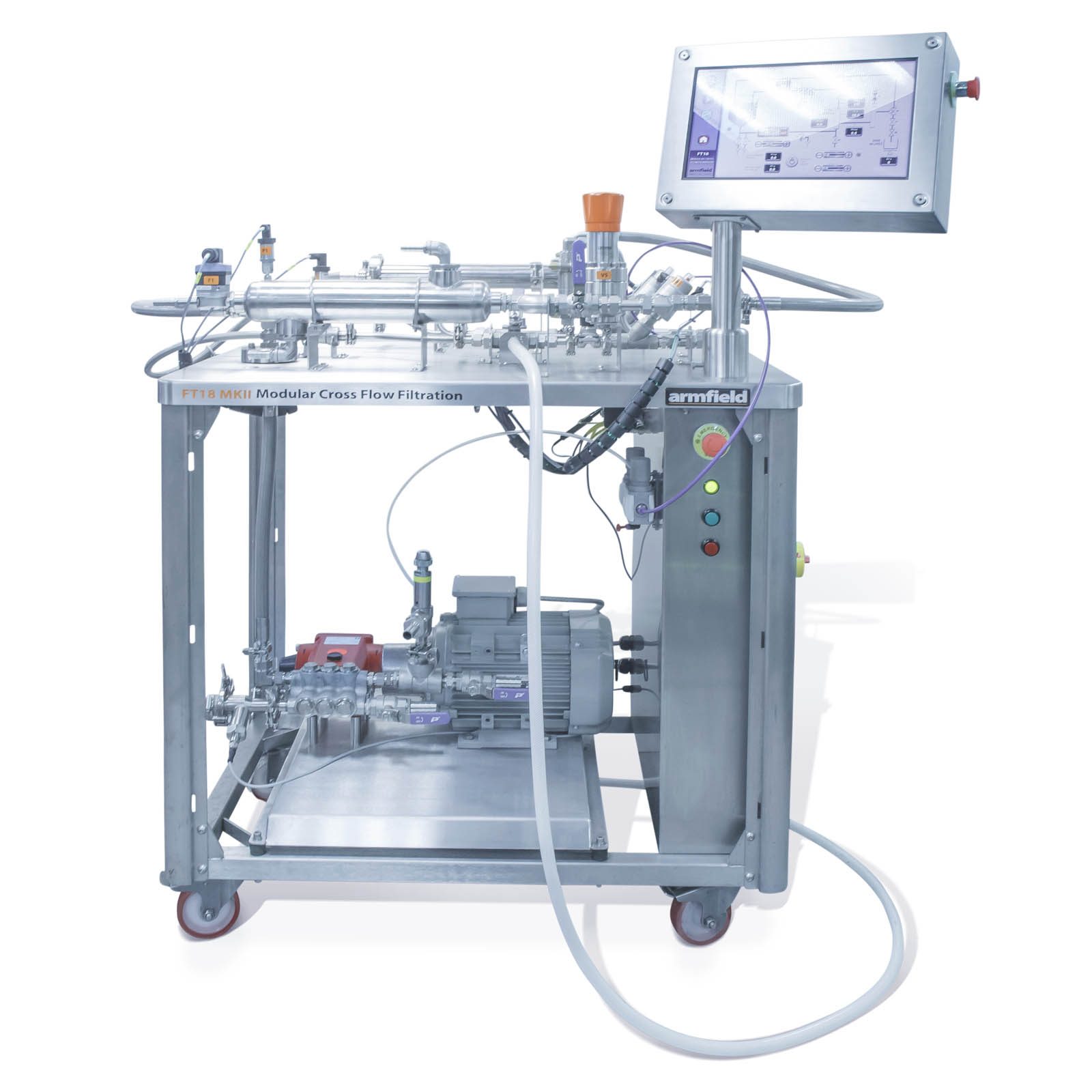

Filtrazione a flusso incrociato modulare FT18-MKII

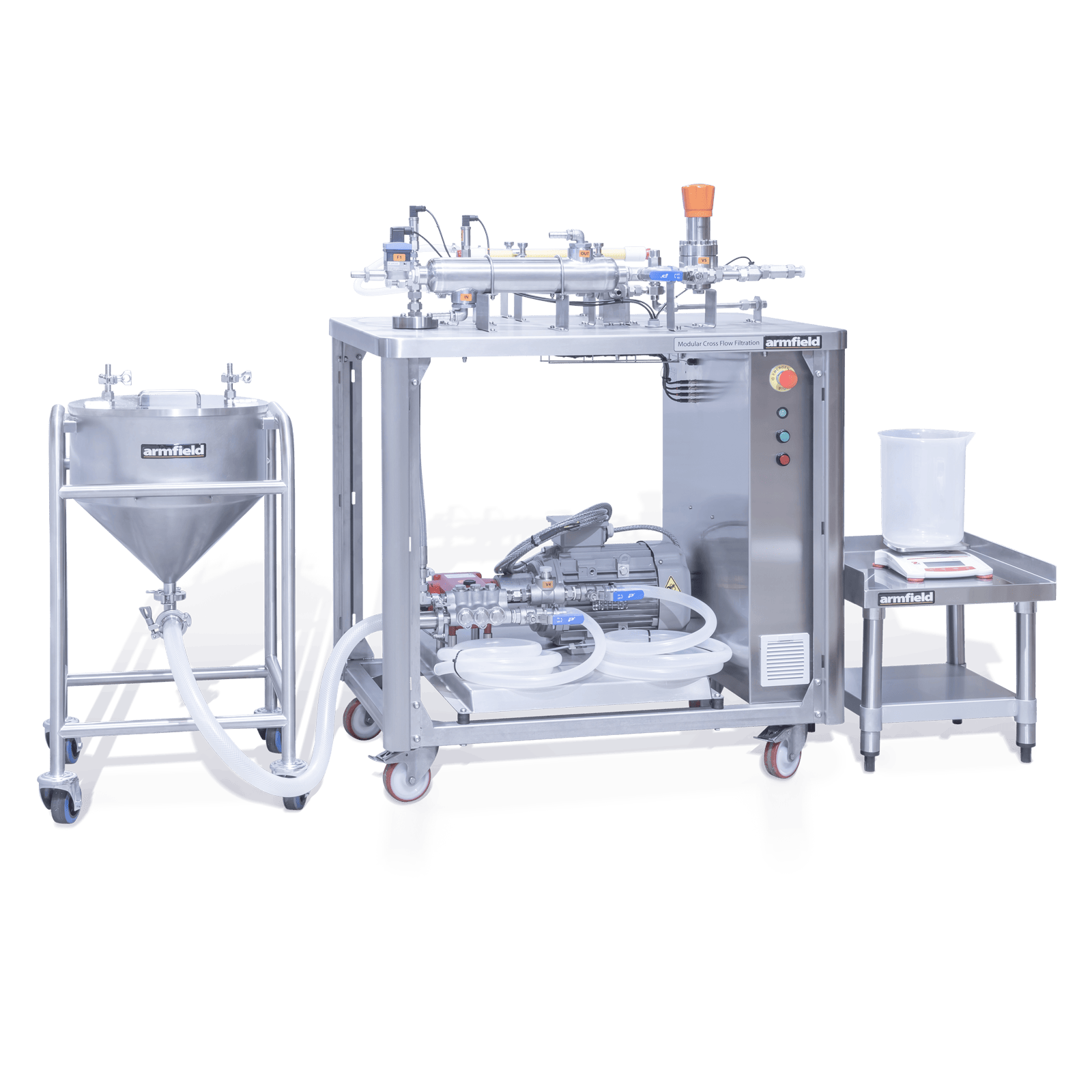

Armfield FT18-MkII è un sistema di filtrazione a flusso tangenziale su scala pilota progettato per funzionare con una gamma di configurazioni di moduli a membrana. Può operare con materiale minimo ma fornire comunque dati utili per l’ampliamento del processo.

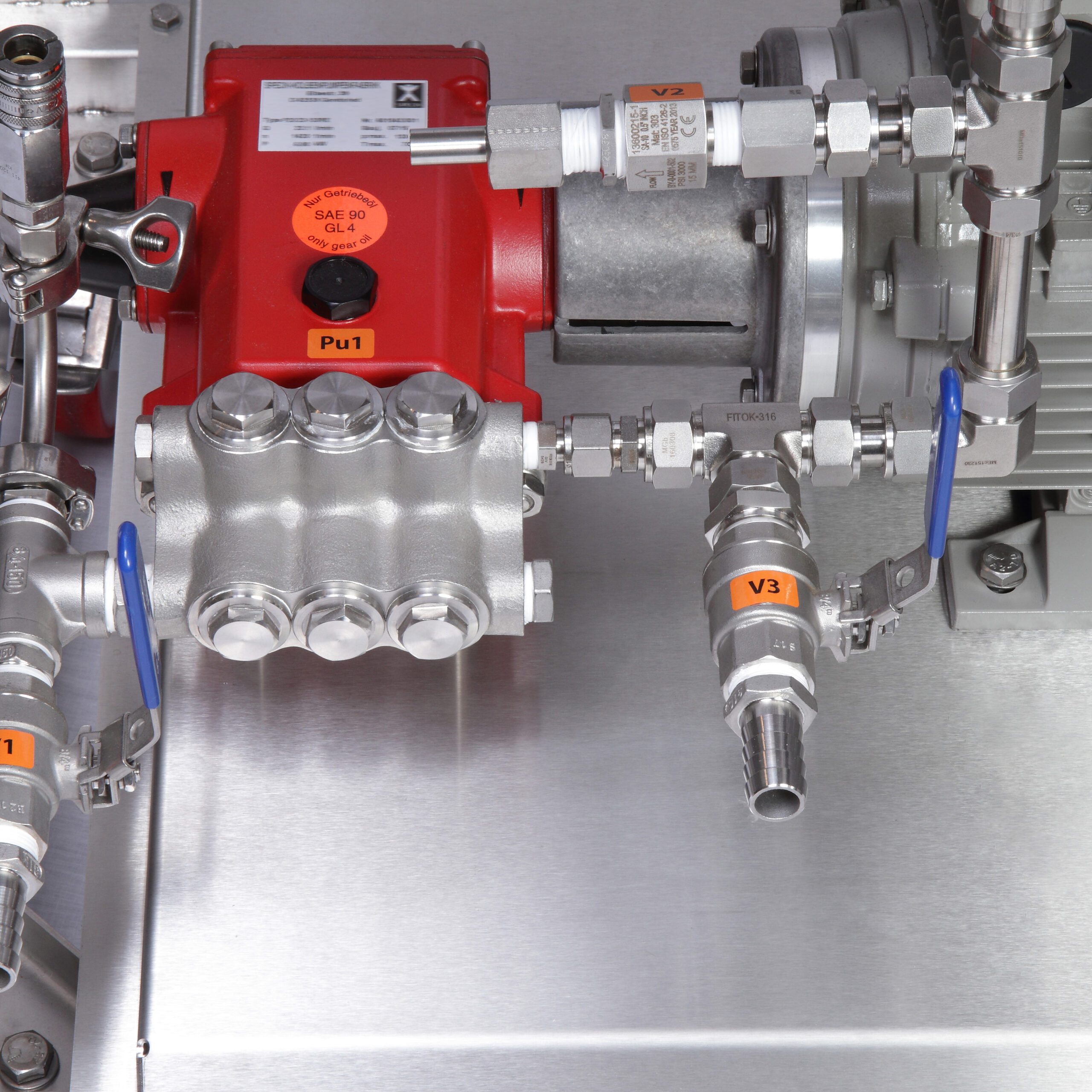

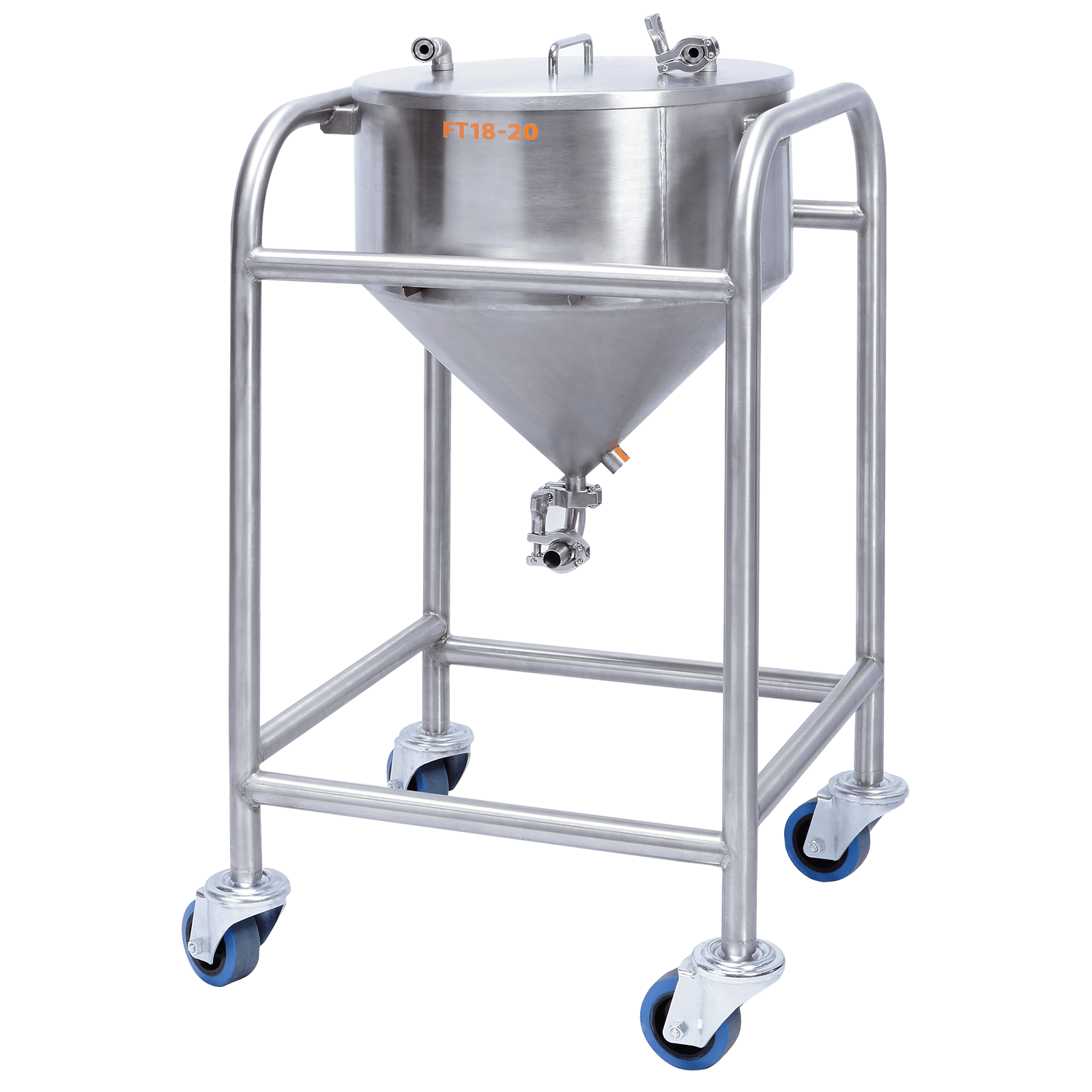

Il sistema utilizza una pompa di ricircolo a pistone ad alta pressione per far circolare il prodotto attraverso il modulo filtro prescelto. Il design a triplo pistone a velocità variabile combinato con flessibili ad alta pressione riduce al minimo le pulsazioni di pressione. L’operatore può utilizzare il proprio recipiente di alimentazione oppure questo può essere specificato (opzione FT18-20). La velocità della pompa di ricircolo può essere regolata per adattarsi al particolare modulo di filtrazione e al prodotto.

Un sensore di livello montato sull’aspirazione della pompa protegge la pompa dal funzionamento a secco.

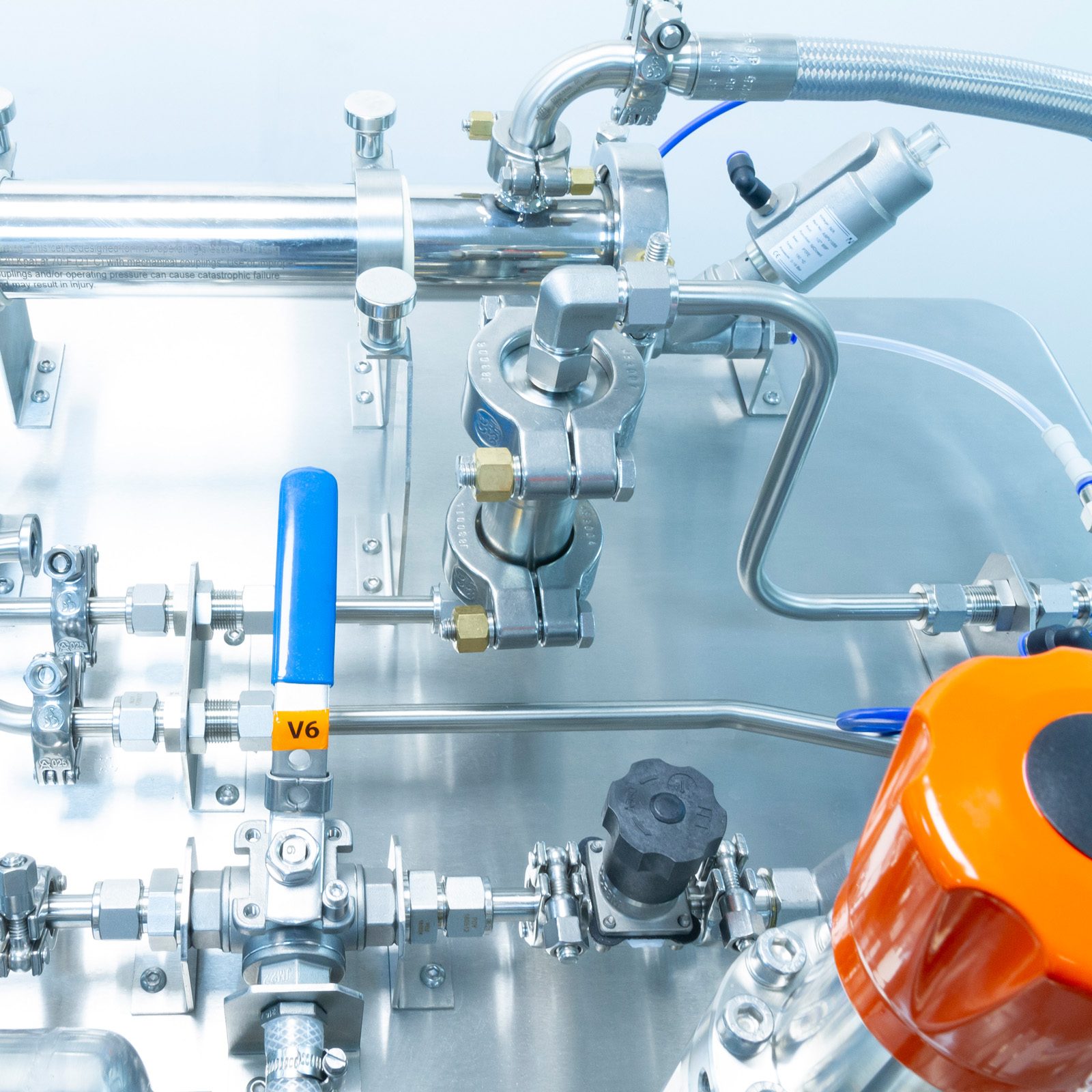

La valvola di contropressione retentata consente di raggiungere pressioni fino a 50 bar. Una valvola di sicurezza protegge dalla sovrapressione.

È presente una valvola di contropressione del permeato in modo da poter impostare pressioni transmembrana (TMP) precise. I sensori di pressione sono posizionati sul lato del retentato, all’ingresso e all’uscita del modulo filtro, nonché sul lato del permeato. Qualsiasi aumento di temperatura nel retentato attraverso il ricircolo ad alta pressione viene rimosso utilizzando uno scambiatore di calore a fascio tubiero in acciaio inox 316, dotato di tubi corrugati per un migliore trasferimento di calore.

La pressione transmembrana può essere controllata con precisione tramite valvole di contropressione indipendenti. Ciò riduce le incrostazioni sulla membrana quando si opera a pressioni più elevate, prolungando la durata della membrana.

Capacità di valutare le tipologie più importanti di moduli di filtrazione tangenziale su un singolo sistema

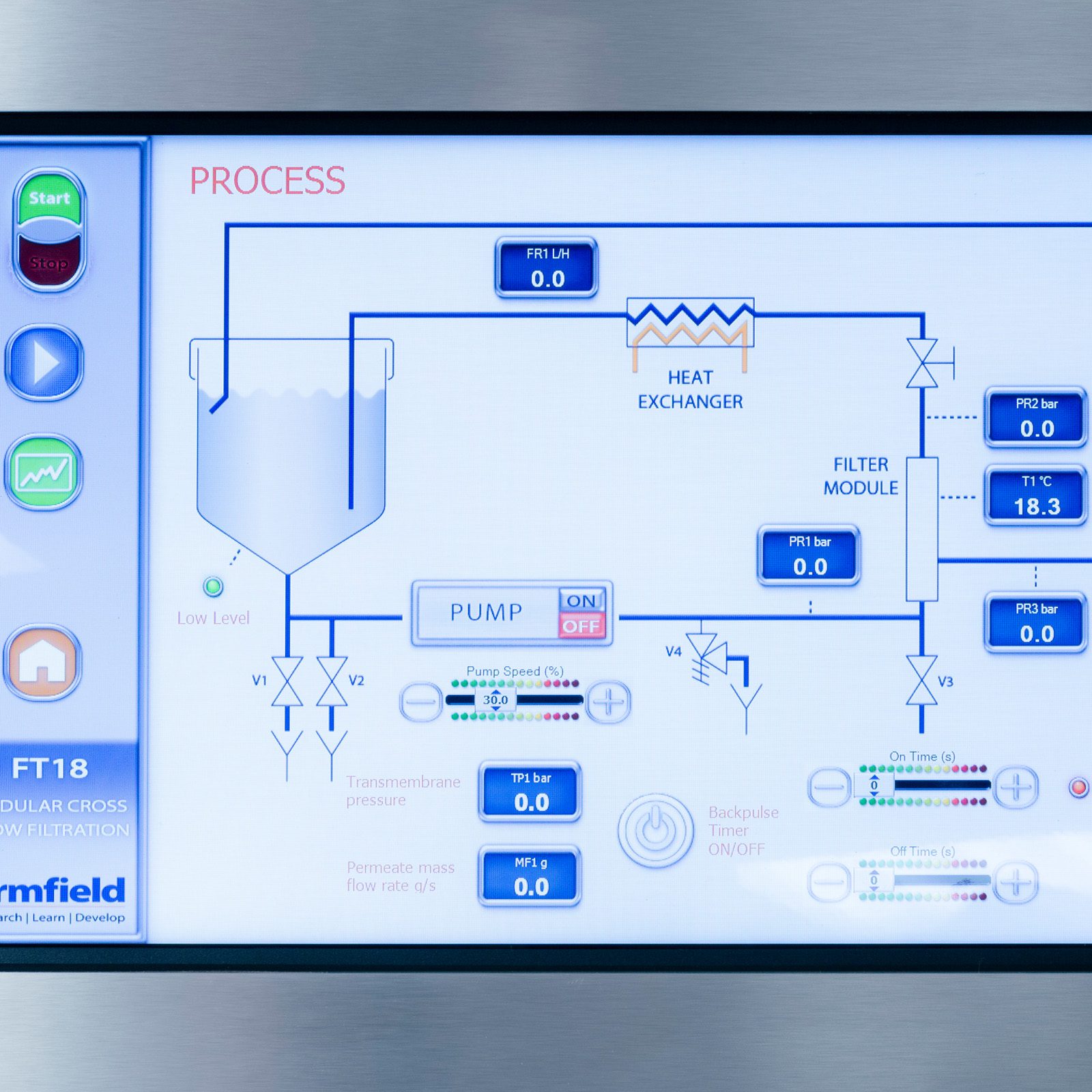

Opzione di strumentazione elettronica (-50) per consentire di misurare e registrare l’effetto delle variabili di processo sulle prestazioni di filtrazione

Valutazione dell’effetto del backpulsing sull’estensione del tempo tra le fasi CIP

Il volume di elaborazione ridotto consente lo sviluppo con un prodotto minimo

Semplici protocolli di pulizia e manutenzione

Quattro opzioni del modulo a membrana:

– Ceramica (FT18-5)

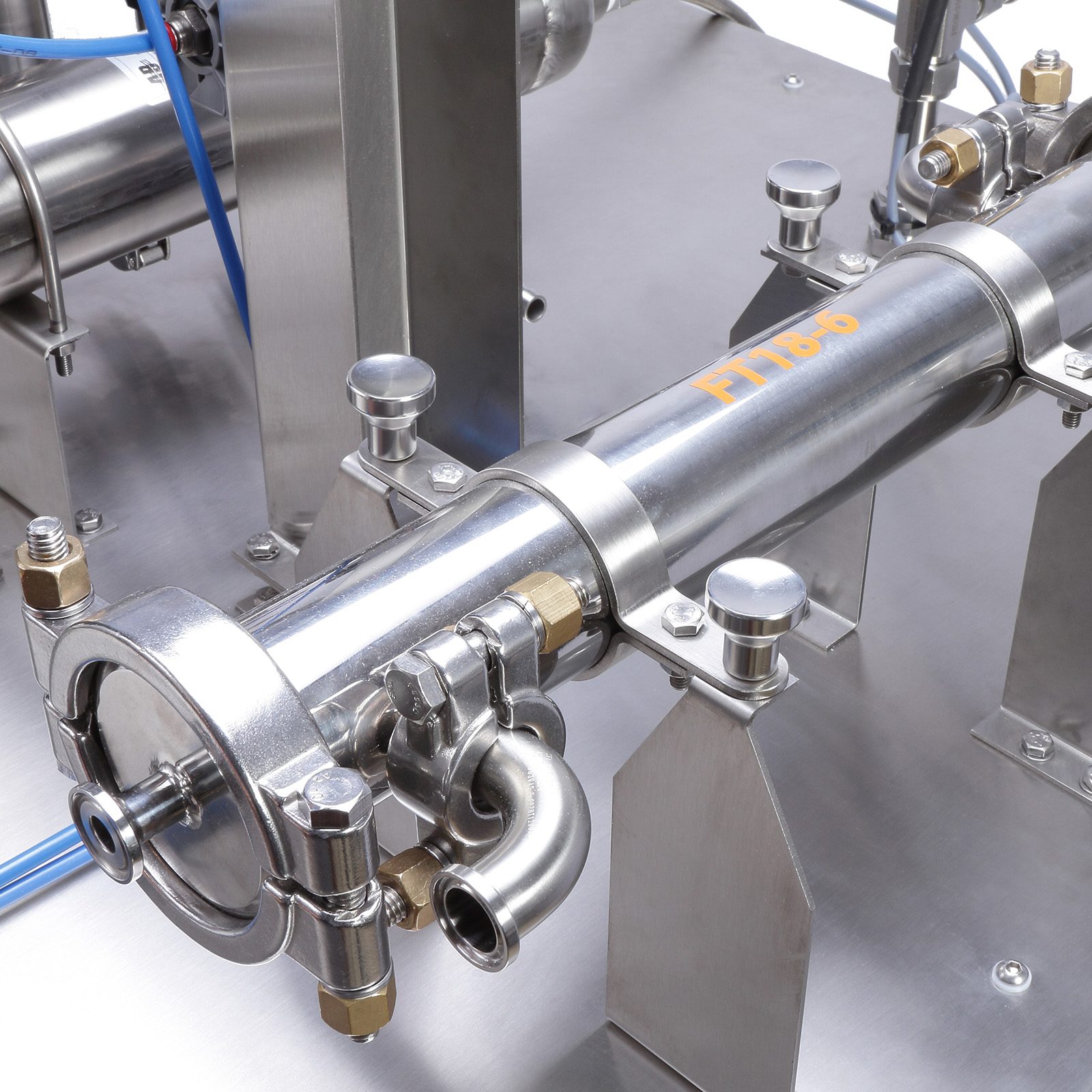

– Avvolgimento a spirale (FT18-6)

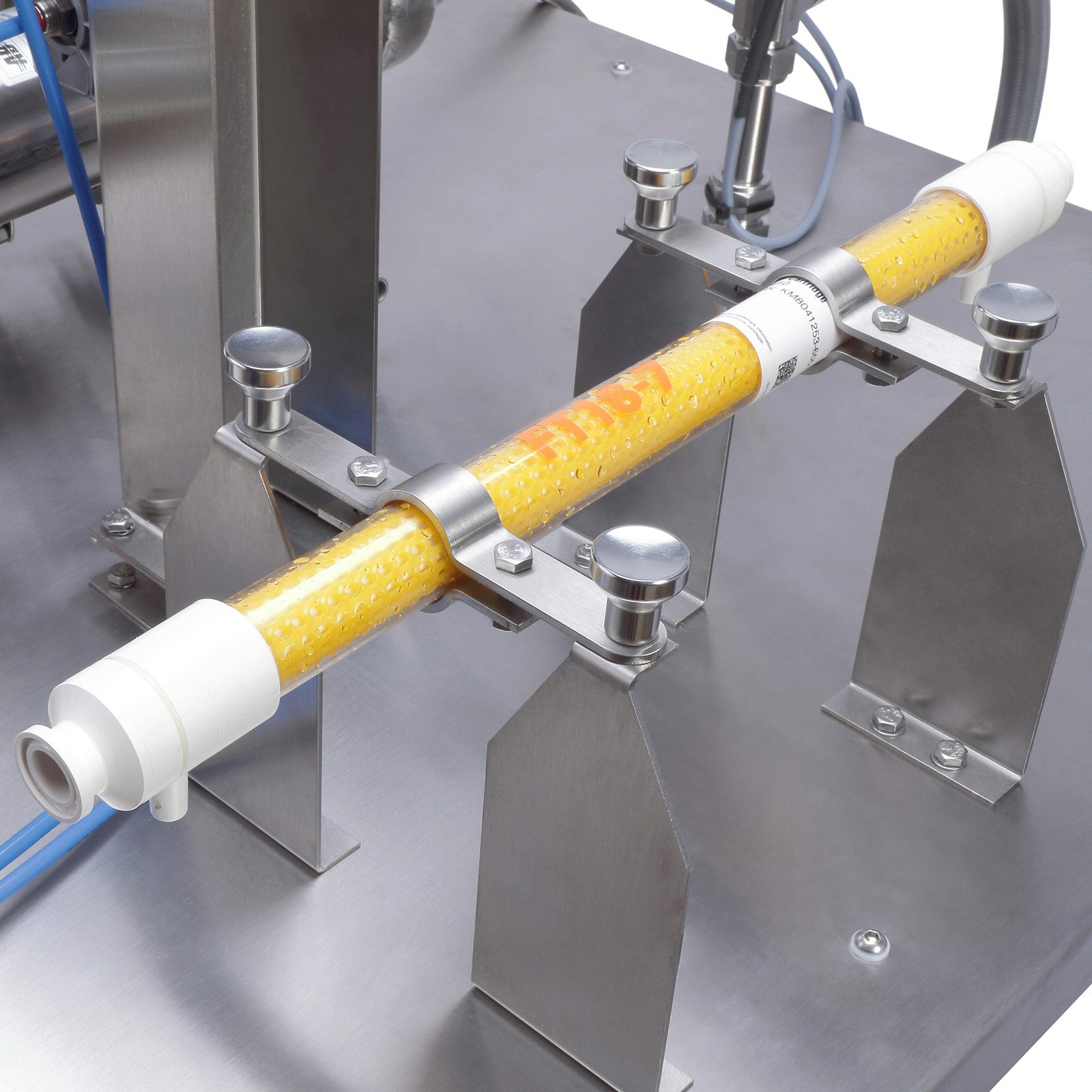

– Fibra cava (FT18-7)

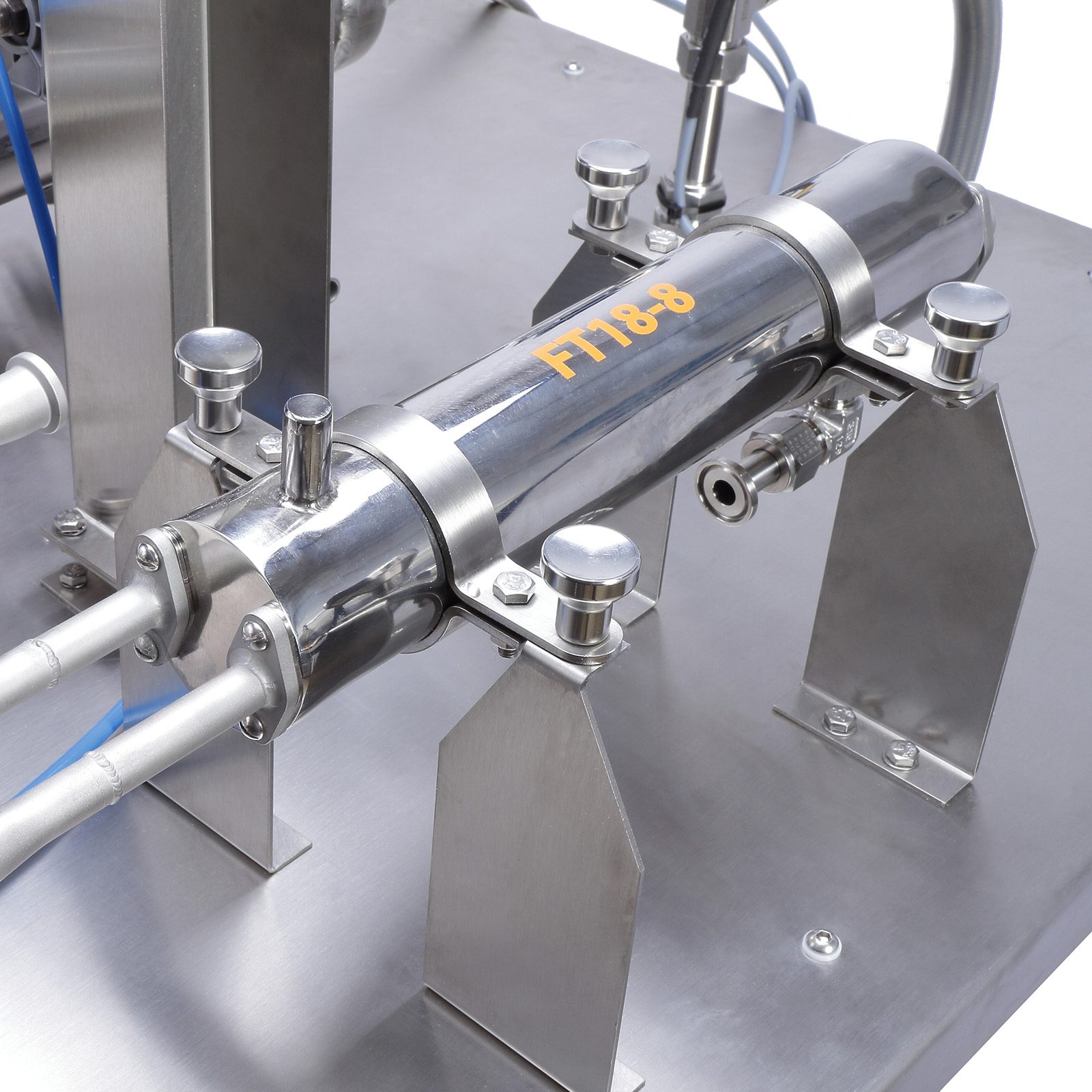

– Tubolare (FT18-8)

Capace di operazioni di microfiltrazione, ultrafiltrazione, nanofiltrazione e osmosi inversa

Pressione massima di filtrazione di 50 bar (a seconda del modulo)

Funzionalità clean-in-place (CIP)

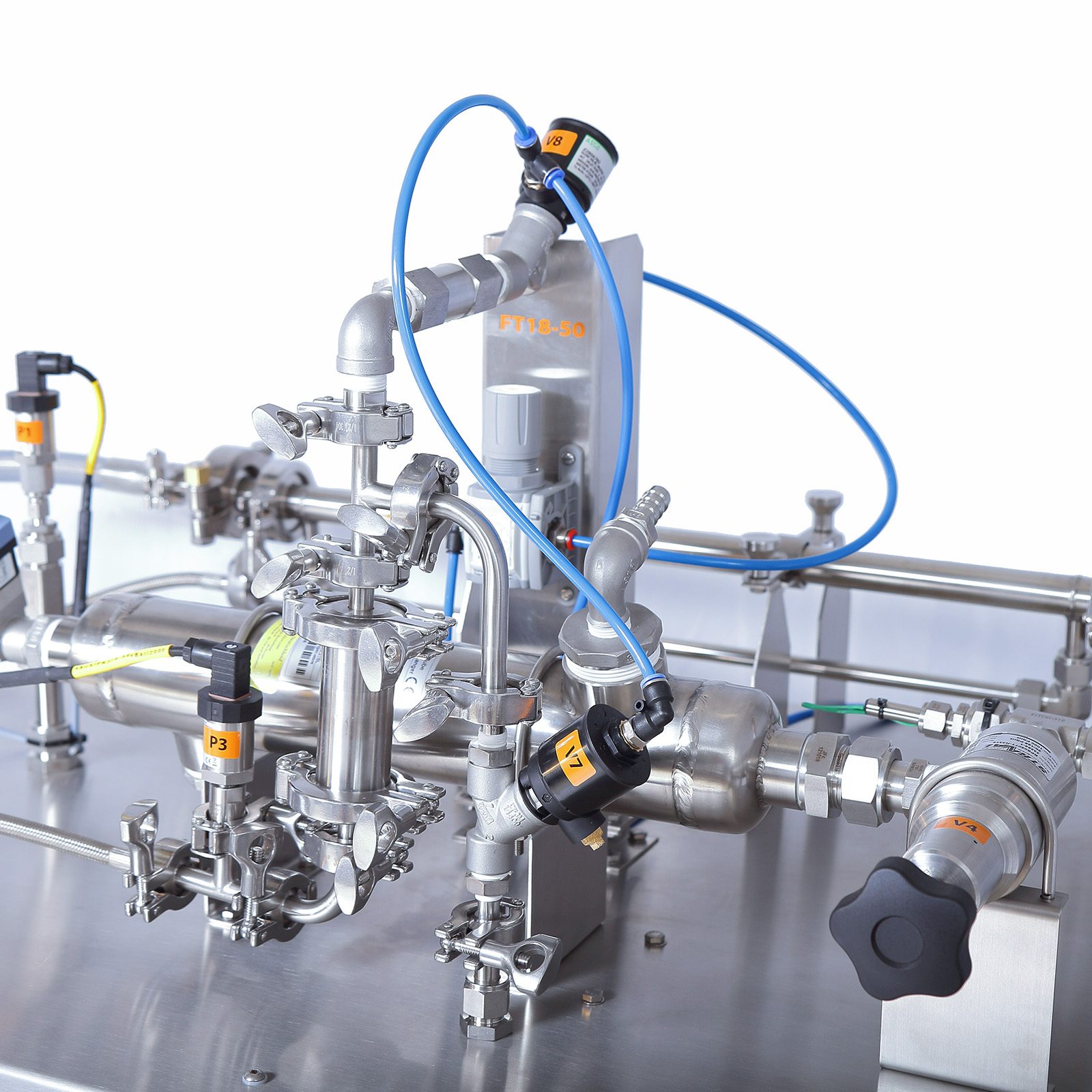

Opzione backpulsing (adatta per FT18-5 e FT18-7)

Portata del retentato variabile per variare la velocità del flusso tangenziale di filtrazione

Valvole di contropressione del retentato e del permeato

Sensori di pressione sull’ingresso e uscita del retentato del modulo di filtrazione e sulla linea del permeato

Opzione bilancio di massa per la misurazione della portata del permeato

Tutti i parametri possono essere registrati

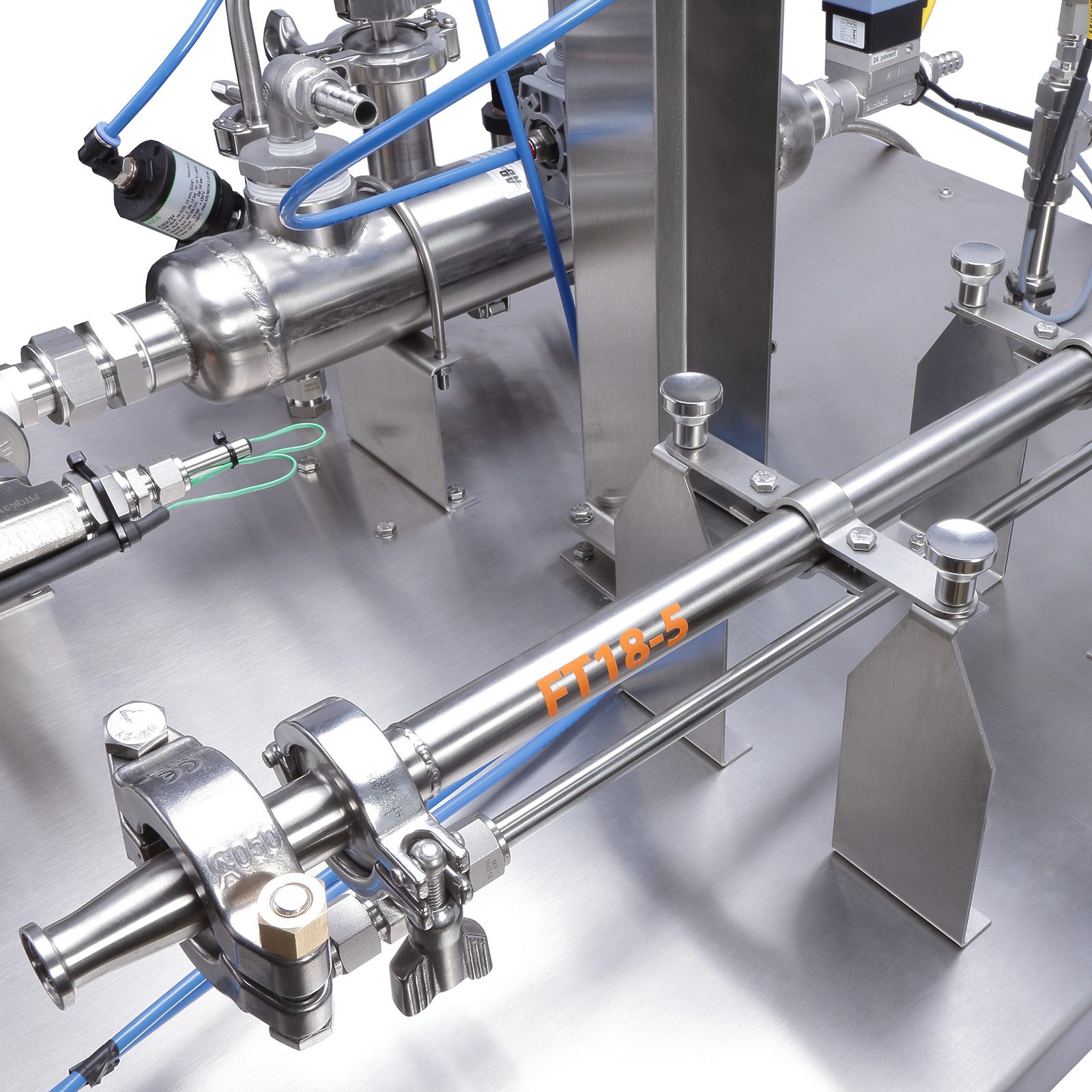

Modulo filtro ceramico (FT18-5)

Alloggiamento del filtro:

316 acciaio inox

Lunghezza del filtro:

N° di canali:

Categorie: Latteria Armfield, Tecnologia alimentare educativa Armfield, Alimenti liquidi Armfield, Nutraceutici Armfield, Prodotti farmaceutici Armfield, Educativo, Serie FT – Tecnologia alimentare educativa, Filtrazione a flusso incrociato modulare FT18, IFT Tecnologia alimentare industriale

Disponibilità: Su richiesta
