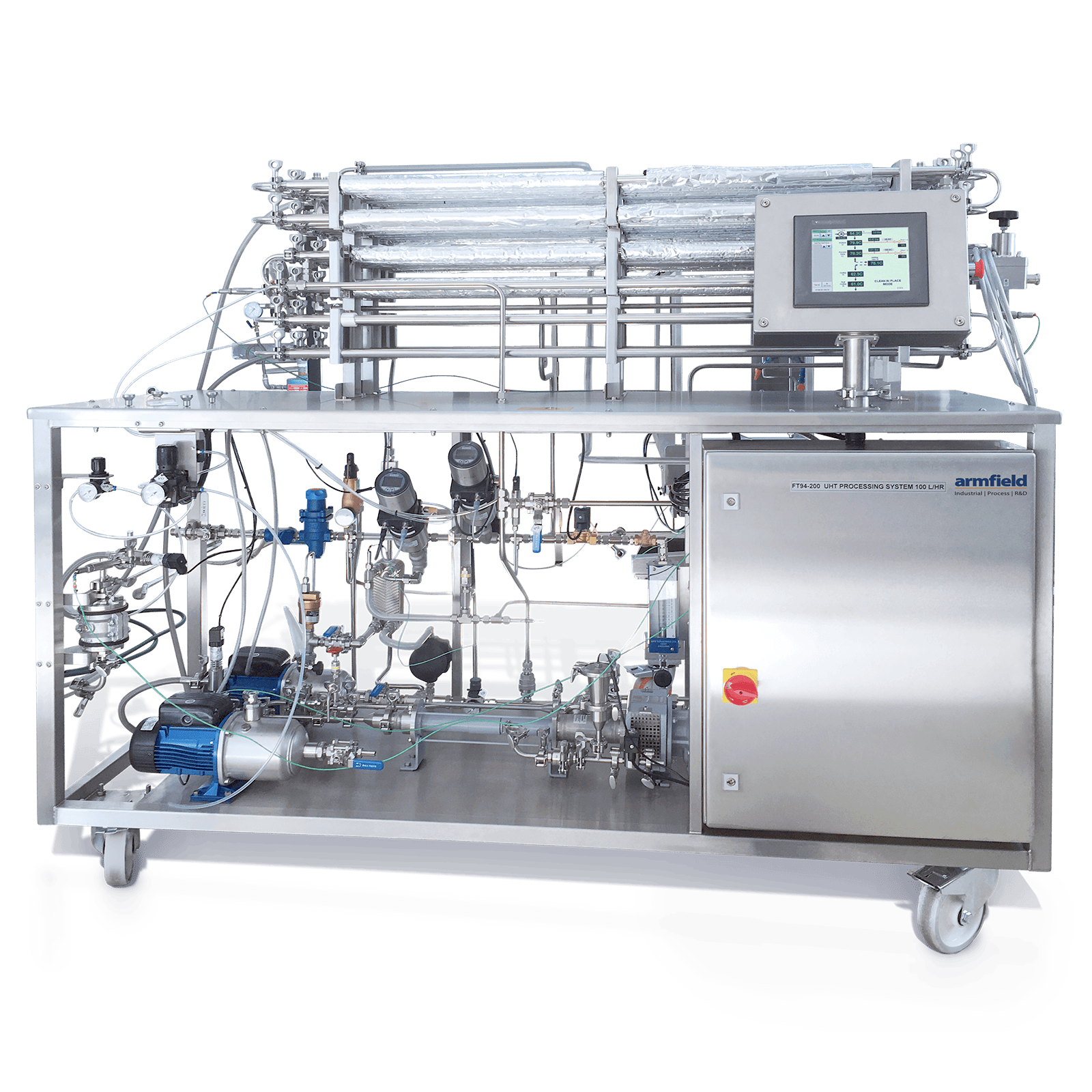

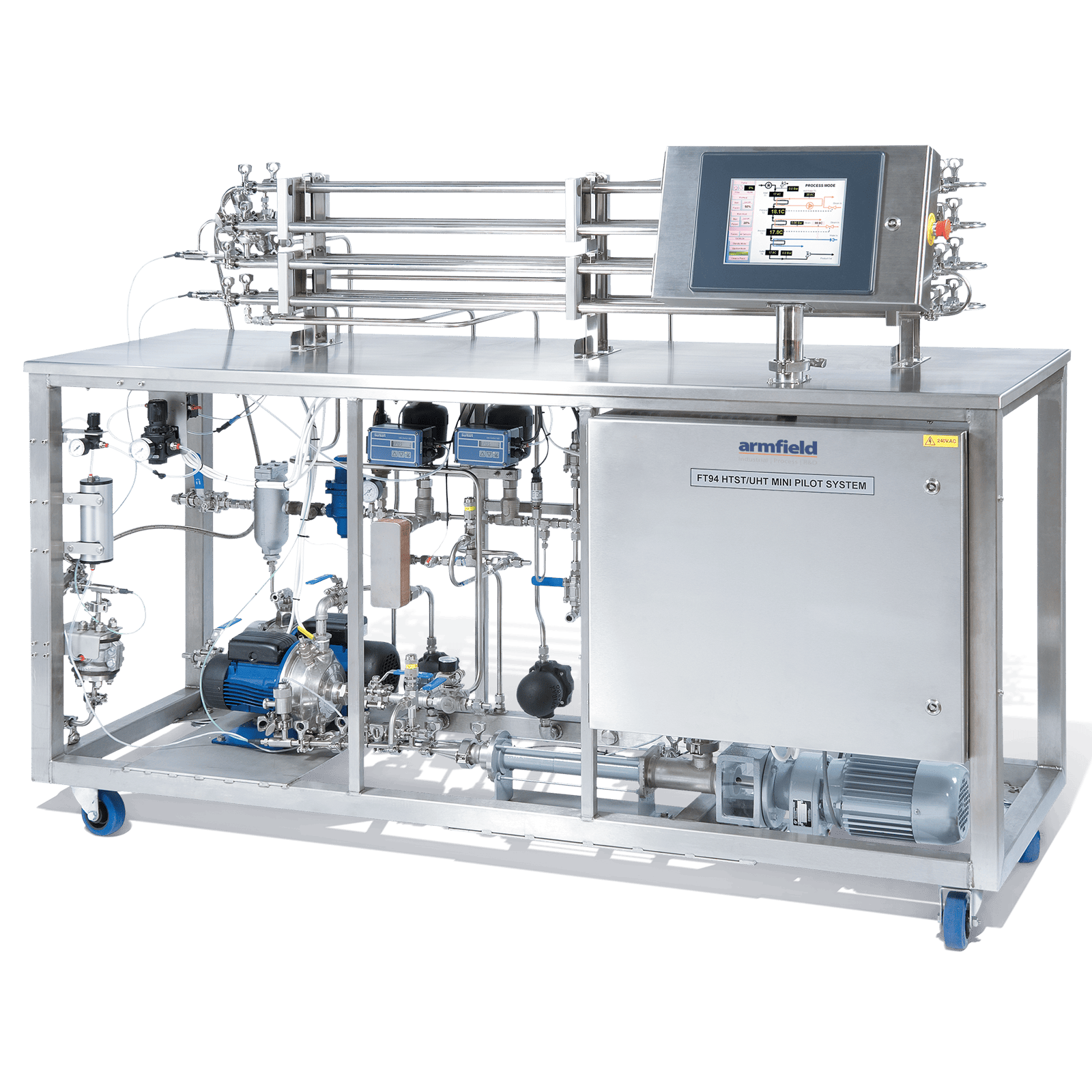

Mini sistema pilota FT94X HTST/UHT

Il sistema mini pilota Armfield FT94X HTST/UHT estende la gamma di unità ridotte a funzionamento continuo offerte da Armfield a 200 l/ora (30-100 l/ora per l’FT94X standard). L’unità combina la massima flessibilità con la strumentazione completa richiesta dalle apparecchiature di ricerca e sviluppo. L’FT94X è progettato per funzionare sia come unità autonoma che per l’integrazione perfetta in un sistema di lavorazione completo con la capacità di confezionamento asettico del prodotto lavorato.

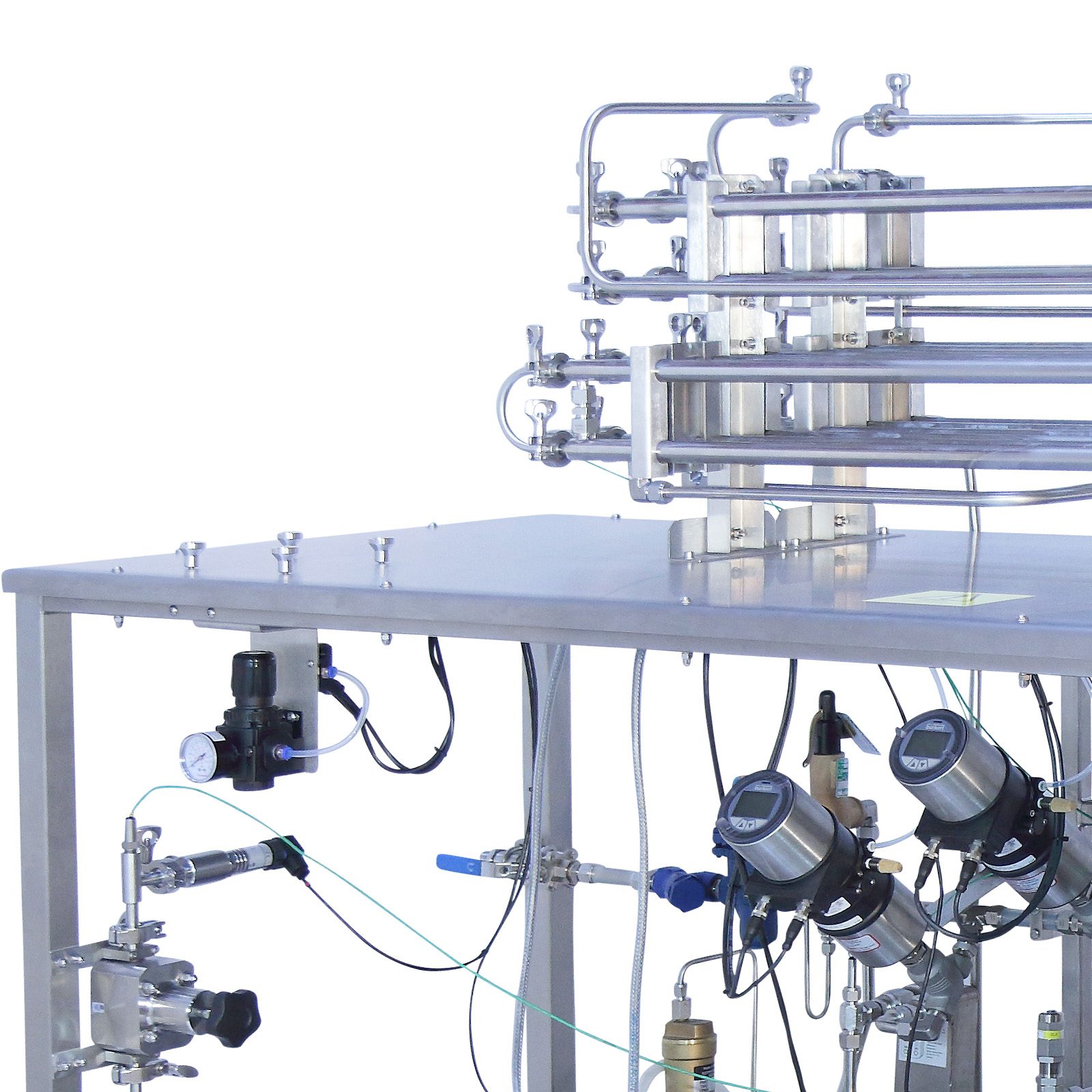

L’unità di servizio FT94X contiene i servizi, i controlli e la strumentazione necessari per il funzionamento dello scambiatore di calore tubolare e a piastre descritto di seguito. L’FT94X può essere specificato con uno o entrambi gli scambiatori di calore. Il passaggio tra i due scambiatori di calore richiede pochi secondi.

L’unità di servizio comprende: un pannello di controllo touch screen da otto pollici con i controlli e i display necessari; una pompa di alimentazione del prodotto a cavità progressiva a velocità variabile con sensore di livello in ingresso e allarme per avvisare del basso livello del prodotto; un sistema di acqua calda riscaldata a vapore per il preriscaldamento del prodotto; valvole automatiche di controllo del vapore per il preriscaldamento e il riscaldamento finale del prodotto; una pompa centrifuga CIP e altre strutture necessarie per CIP e SIP.

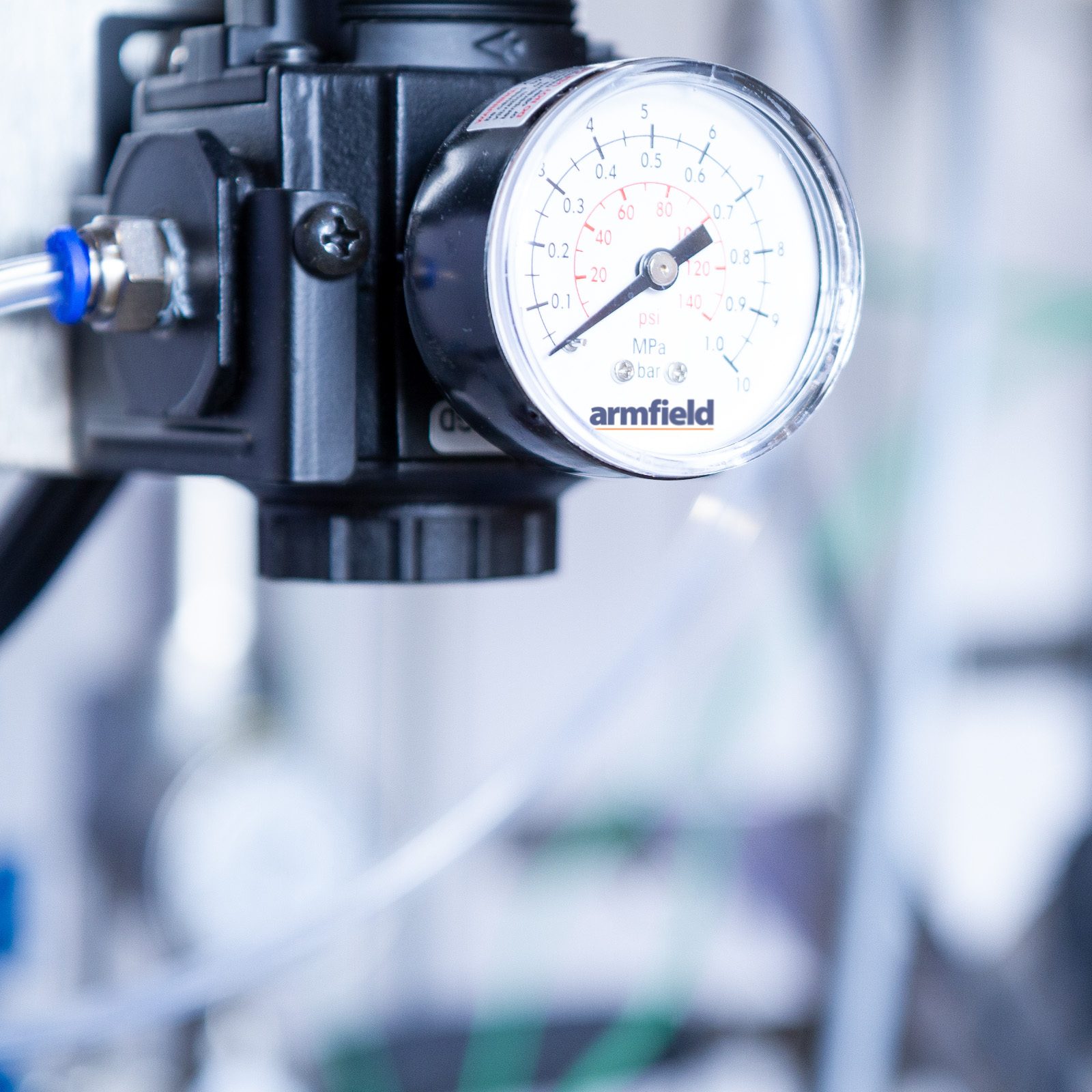

I sensori mostrano le temperature di ingresso, preriscaldamento, riscaldamento finale e uscita del prodotto. Le temperature di preriscaldamento e riscaldamento finale del prodotto sono impostate dall’operatore. Viene mostrata anche la pressione del prodotto in ingresso e in uscita. Sono presenti vari sensori di servizio: pressione, livello e temperatura – vedere il diagramma di flusso del processo per i dettagli.

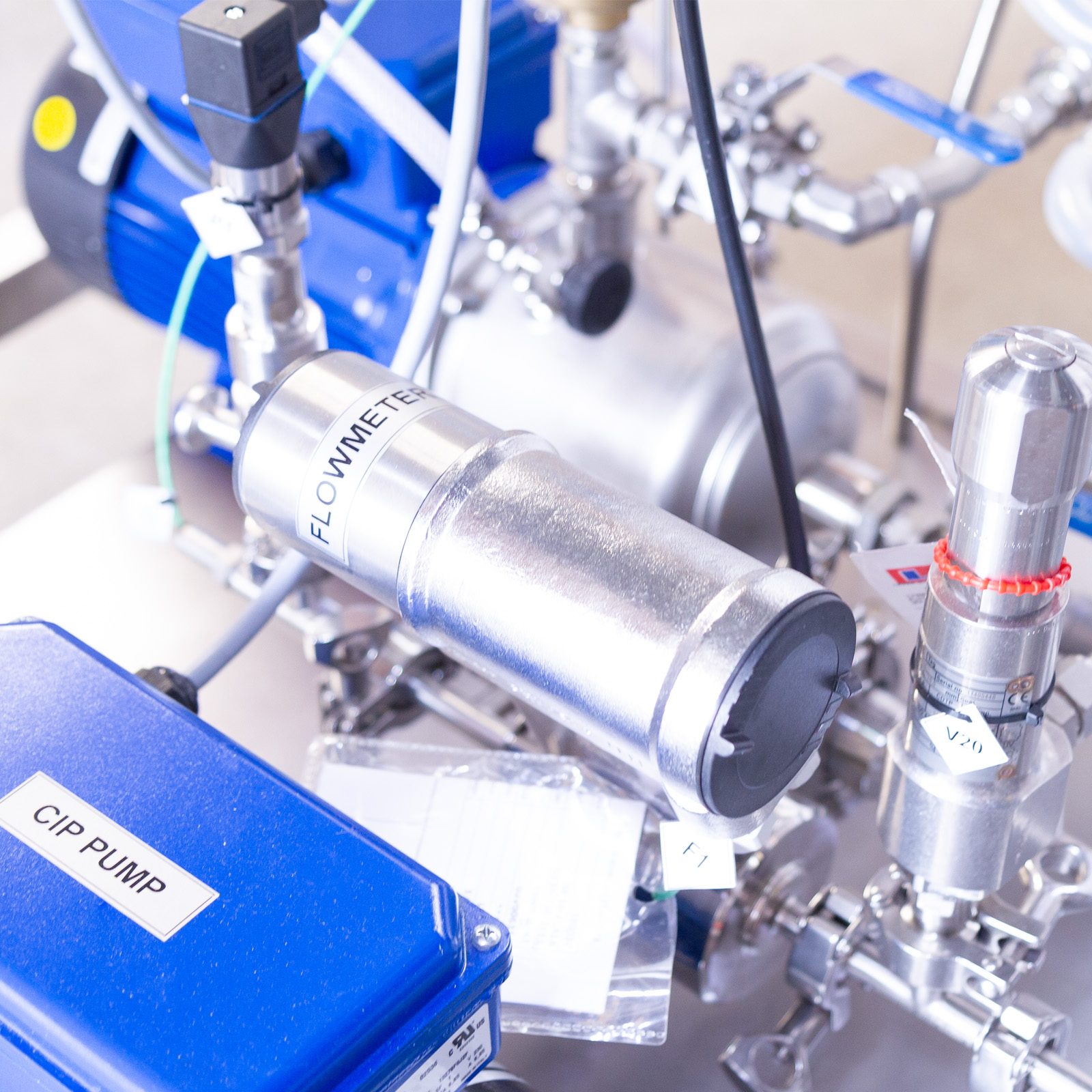

Un sofisticato pacchetto di registrazione dati consente di registrare i dati misurati su un PC Windows standard (non fornito). Il software registra tutte le temperature, le pressioni del prodotto e del vapore, la velocità della pompa di alimentazione e molti altri valori dei sensori. Vengono registrati anche i dati degli accessori opzionali (ad esempio il flussometro). I dati possono essere visualizzati in tabelle e grafici (sia in tempo reale che tramite confronti tra esecuzioni precedenti) e possono anche essere esportati in MS Excel.

Interfaccia: USB Requisiti software: Win 98, ME, 2000, XP, Win 7/8/10

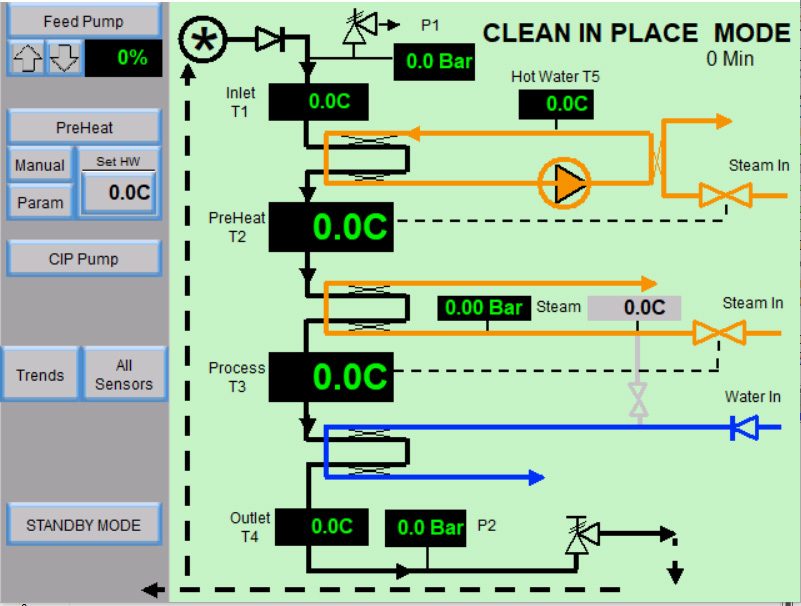

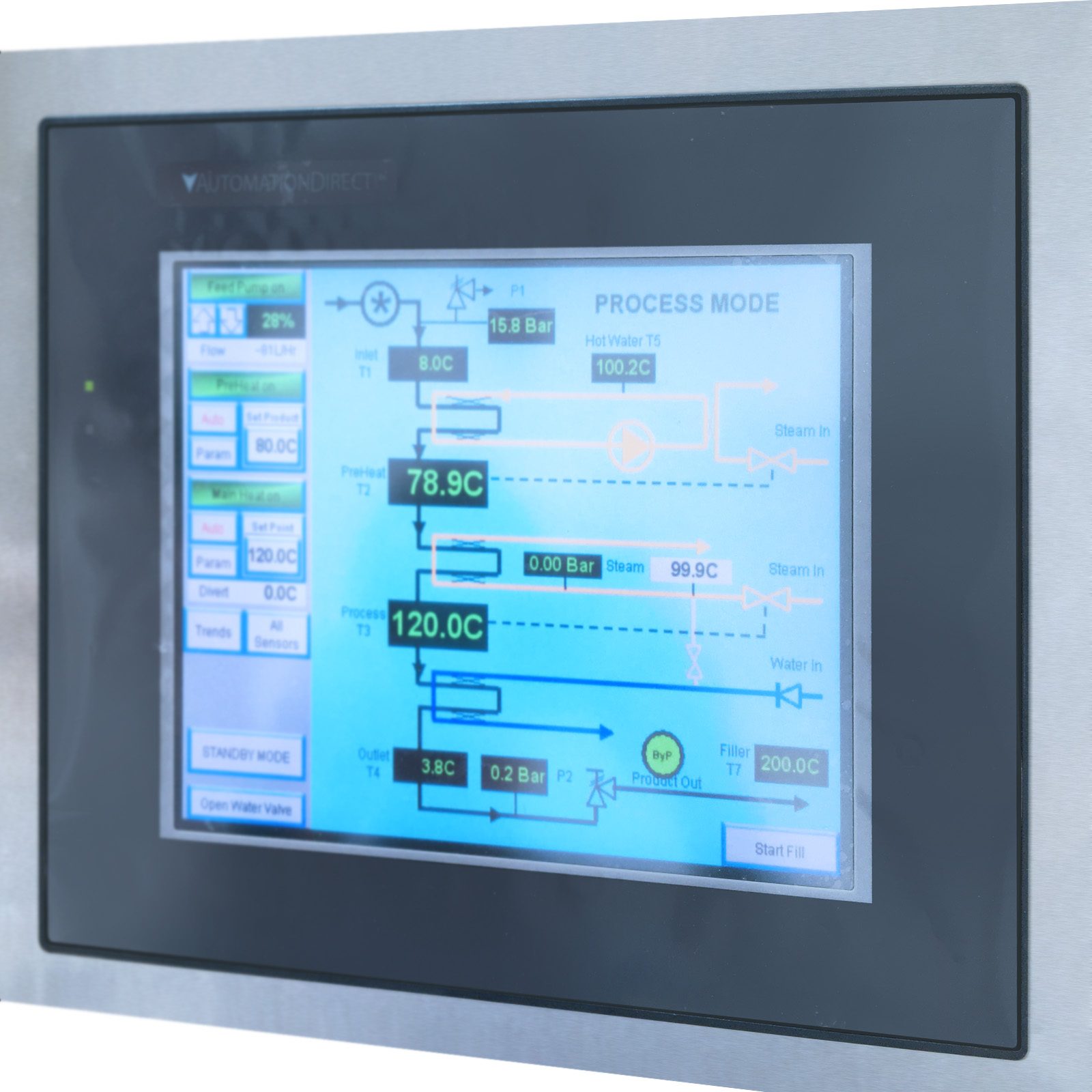

Touchscreen del sistema mini pilota FT94X HTST/UHT

Inoltre è disponibile il modulo di aggiornamento PLC Ethernet FT94-59. Questo accessorio fornisce un collegamento diretto da un PC per aggiornare il software sul PLC utilizzando il software Dataworx™ (non fornito).

Design compatto e facile installazione

Bassa tenuta del prodotto

Adatto per la produzione di grandi lotti di materiale per test approfonditi sul prodotto

Adatto ad un’ampia gamma di prodotti grazie agli scambiatori sia a piastre che tubolari

Dall’avvio a freddo al funzionamento a regime in pochi secondi

Passaggio rapido da uno scambiatore di calore all’altro

Progettato per una facile integrazione in una linea di processo

Si collega direttamente al banco di riempimento sterile o ai sistemi di riempimento a sacco sigillato

Controllo touch screen per facilità d’uso

Compatto, mobile, facile da installare

Funzionamento continuo e batch

Portate standard da 30 a >100 l/ora (a seconda delle condizioni)

Unità disponibili fino a 200 l/ora

Temperature di processo fino a 150°C

Capace di funzionamento asettico

Completamente strumentato

Preriscaldamento con acqua calda (indiretto)

Riscaldamento a vapore (indiretto)

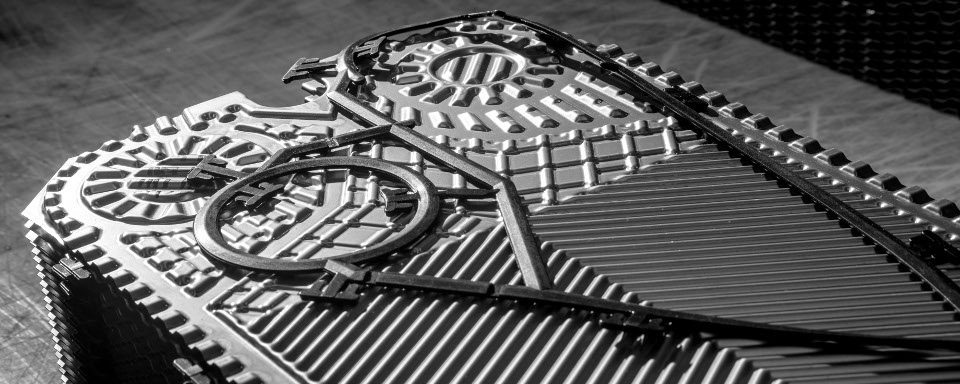

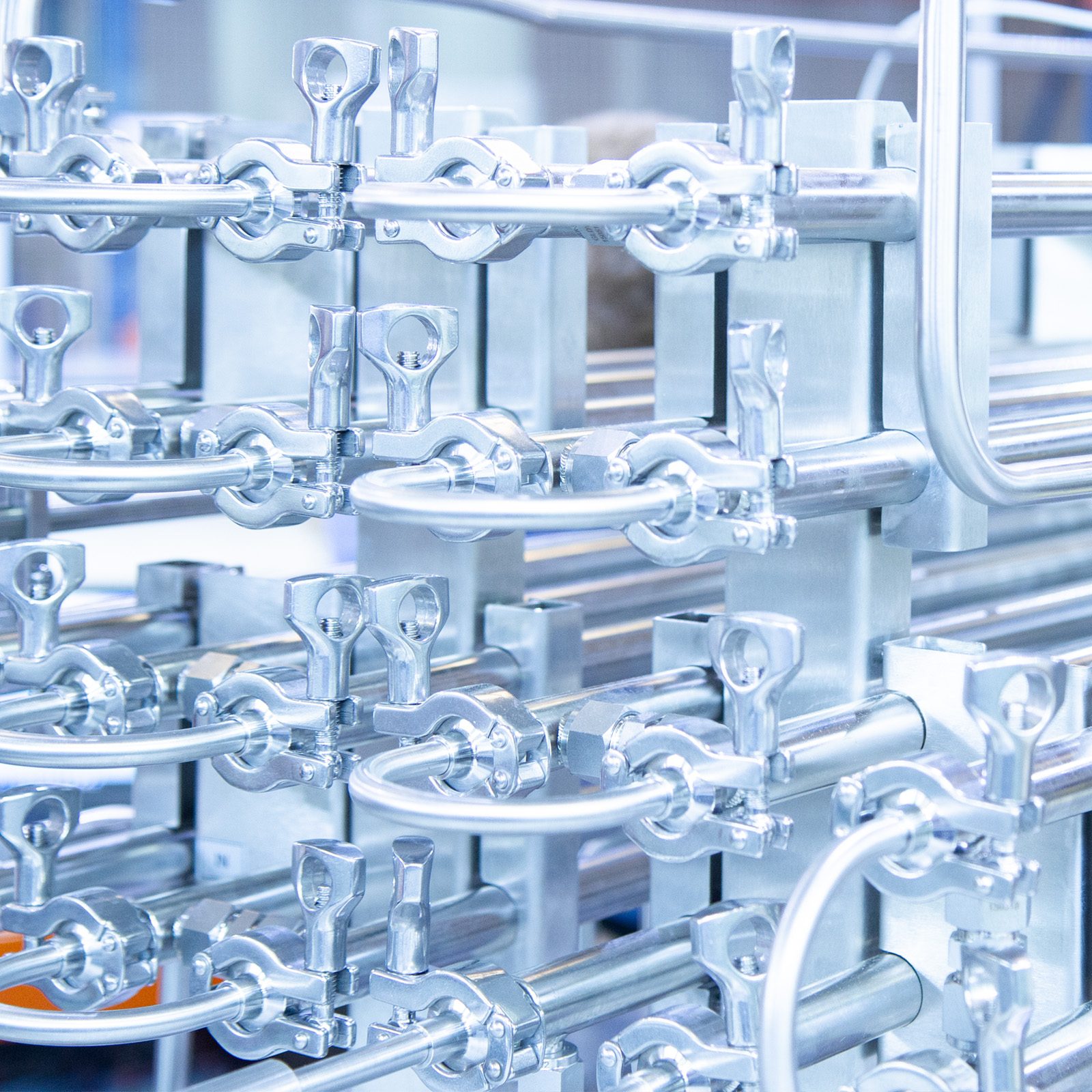

Opzioni scambiatore di calore a piastre e tubolare

Temperature di preriscaldamento e riscaldamento del prodotto controllate

Passaggio semplice e rapido da uno scambiatore di calore all’altro

Deviazione automatica del prodotto per bassa temperatura su scambiatore di calore tubolare

Categorie: Impianti per bevande, Latteria Armfield, Tecnologia alimentare educativa Armfield, Alimenti liquidi Armfield, Nutraceutici Armfield, Prodotti farmaceutici Armfield, Serie FT – Tecnologia alimentare educativa, Mini sistema pilota FT94X HTST/UHT, Tecnologia alimentare industriale

Disponibilità: Su richiesta
