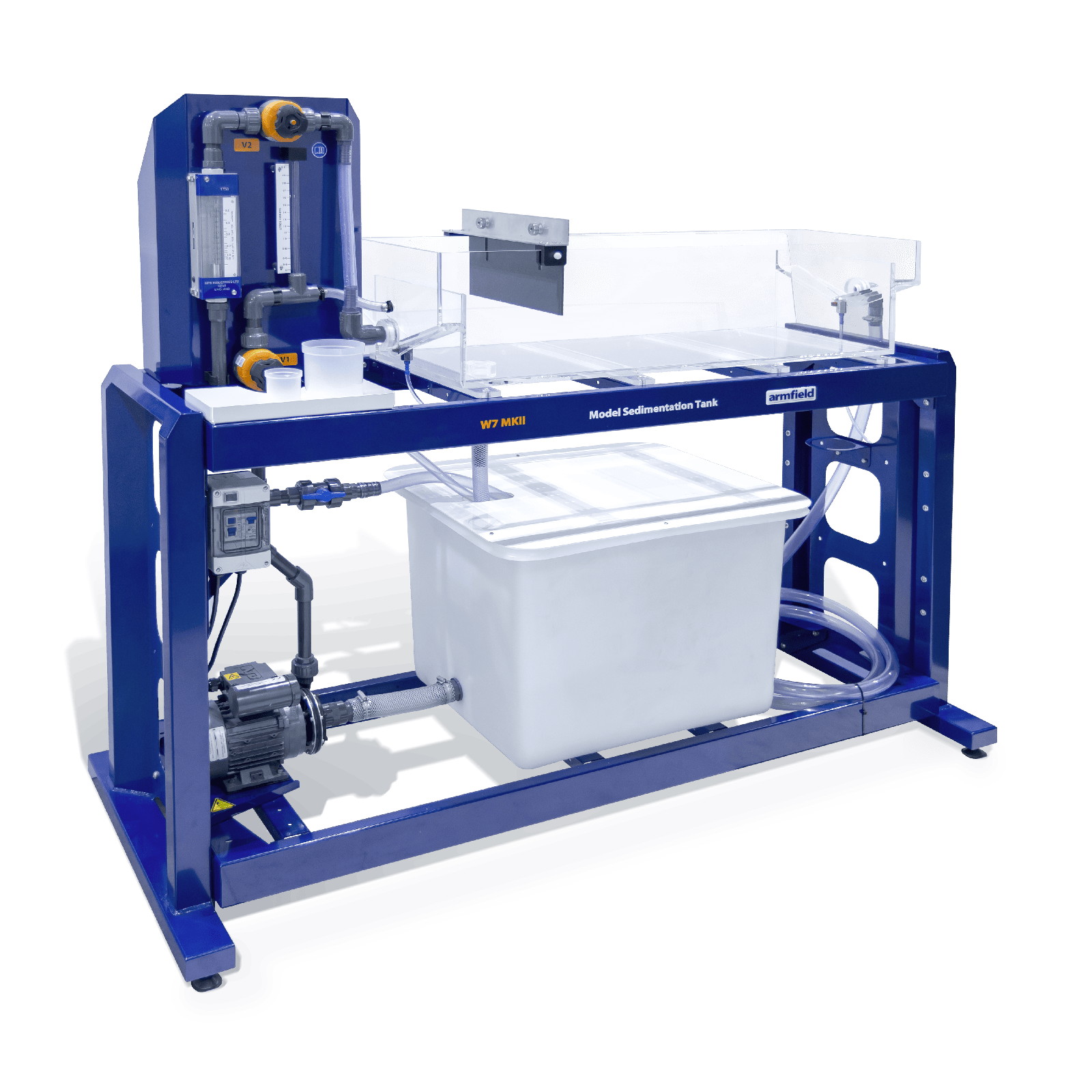

Serbatoio di sedimentazione modello W7 MKII

Questa unità è stata progettata per dimostrare le caratteristiche idrauliche e l’efficienza di sedimentazione di un modello di bacino di sedimentazione. Sebbene l’ampliamento dei serbatoi di sedimentazione su scala industriale sia difficile, si possono fare deduzioni rilevanti su come si verificano flussi non uniformi e su come questi interagiscono con le caratteristiche di sedimentazione di particolari sospensioni.

Il W7MkII è stato progettato per dimostrare le caratteristiche idrauliche e l’efficienza di sedimentazione di un modello di bacino di sedimentazione. Sebbene l’ampliamento dei serbatoi di sedimentazione su scala industriale sia difficile, si possono fare deduzioni rilevanti su come si verificano flussi non uniformi e su come questi interagiscono con le caratteristiche di sedimentazione di particolari sospensioni.

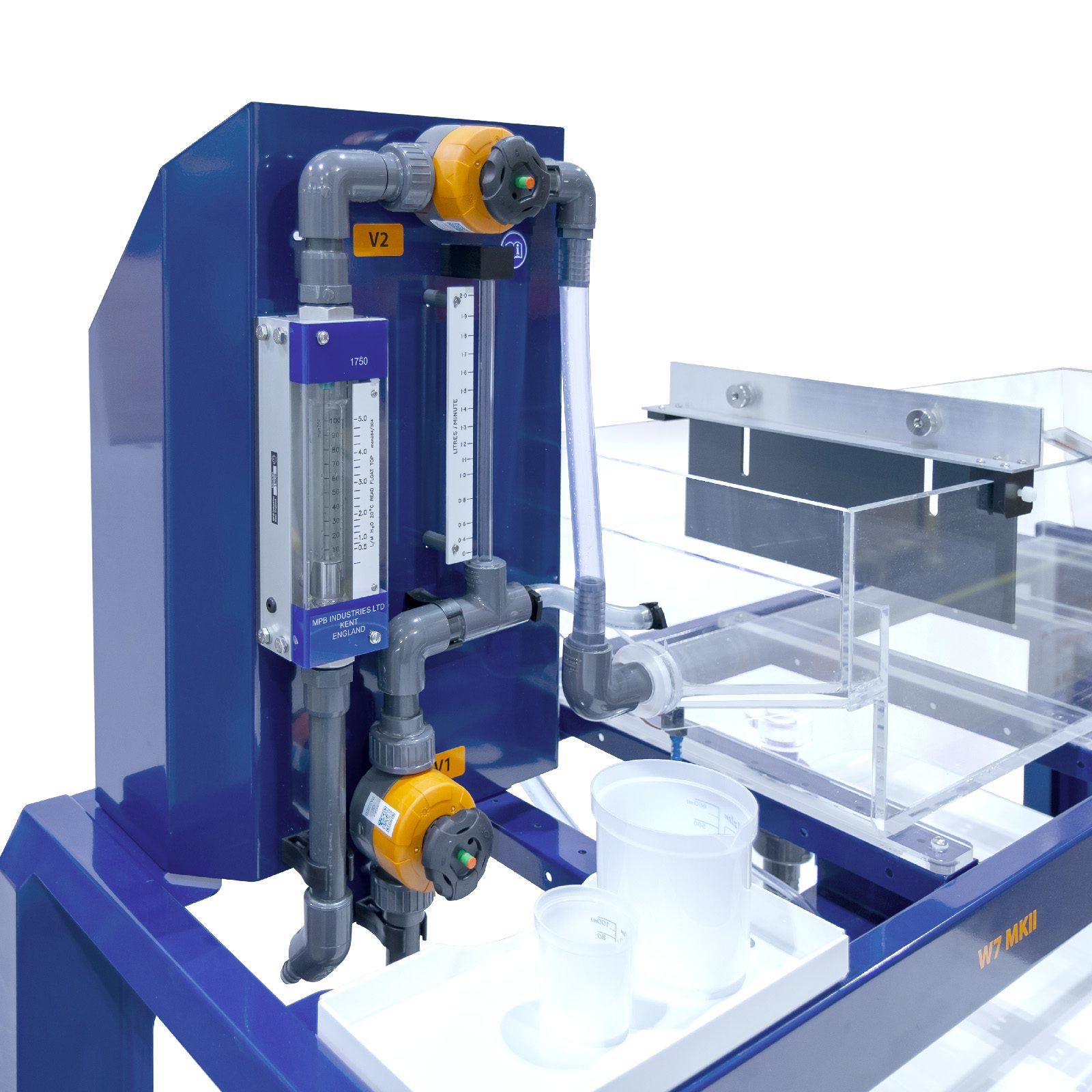

L’acqua viene prelevata dalla rete elettrica del laboratorio e immessa nel serbatoio di decantazione tramite un flussometro. Per gli studi sulla sedimentazione, il liquame viene preparato in un serbatoio di raccolta e pompato tramite un flussometro appositamente progettato per unirsi al flusso di acqua dolce appena prima dell’ingresso nel serbatoio di decantazione.

Il liquame ben miscelato di concentrazione e flusso noti entra uniformemente nel serbatoio sotto lo stramazzo di ingresso. Questo può essere analizzato comparativamente utilizzando l’apparato per studi di sedimentazione Armfield (W2-MKII) o la tecnica del cono Imhoff.

Il serbatoio viene continuamente agitato da un dispositivo di scarico del flusso per impedire la sedimentazione dei solidi durante un esperimento.

Per gli studi con tracciante idraulico e visualizzazione, viene fornito un accurato sistema di iniezione del colorante. Un volume noto di soluzione colorante viene iniettato subito prima dell’ingresso nella vasca di decantazione.

Struttura metallica con vasca di sedimentazione trasparente

Dispositivo di sparge del flusso nel serbatoio per mantenere il liquame in sospensione

Manuale operativo con esercitazioni didattiche

Torbidimetro portatile (codice di ordinazione: INST 060)

Bilancia a triplo raggio con sensibilità di 0,1 g (codice di ordinazione: INST 059)

Specifiche dell’ordine

Serbatoio di sedimentazione da 97 litri di capacità

Serbatoio di raccolta da 120 litri tramite pompa centrifuga.

Un dispositivo di dispersione del flusso nel serbatoio di raccolta mantiene il liquame in sospensione

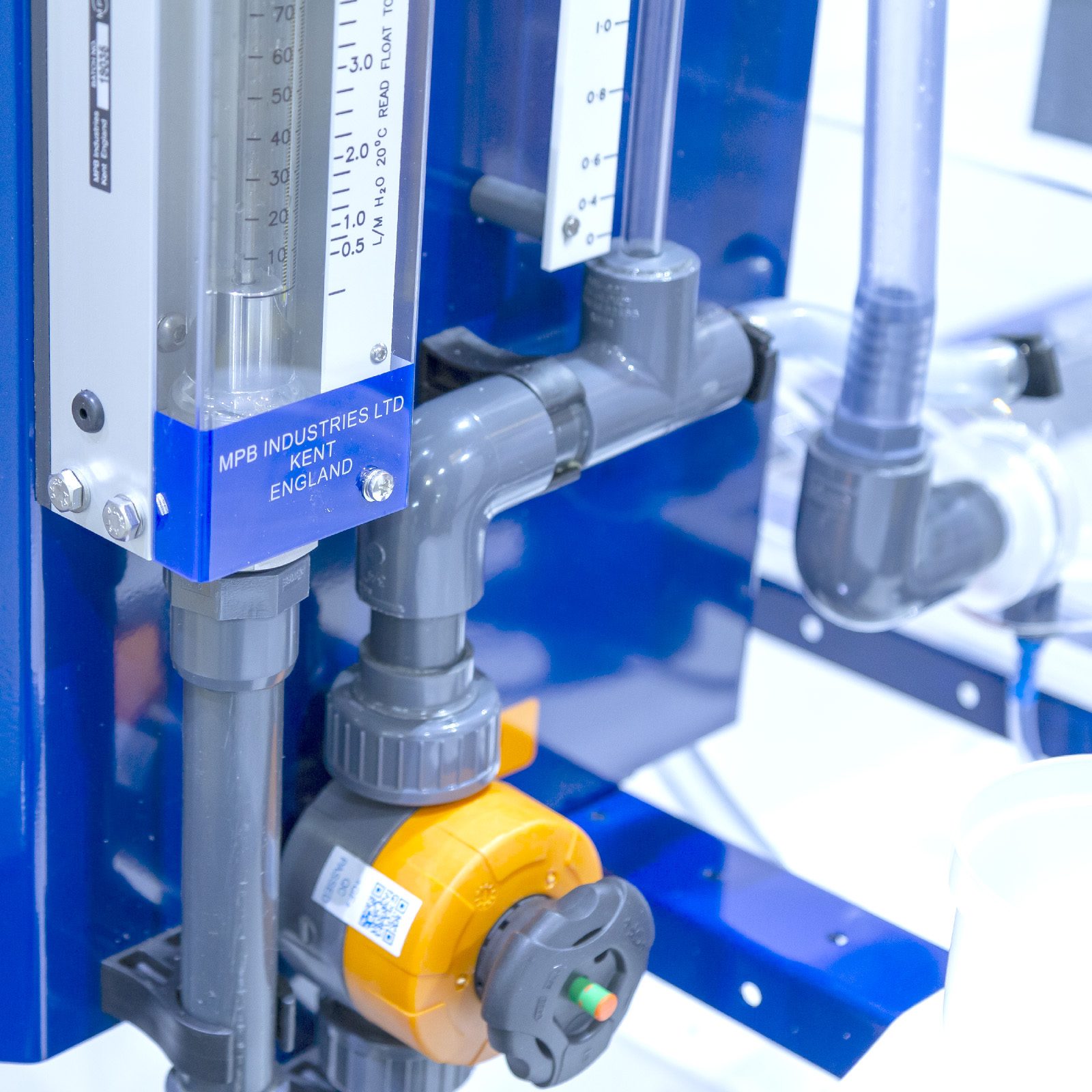

Entrambe le alimentazioni sono dotate di flussimetri. L’intervallo del flussometro dell’acqua di rete è 0,5-5,0 L/min; L’intervallo del flussometro dei liquami è 0-2 L/min

1 supporto per buretta

3 coni Imhoff da 1 litro

1 Portaconi Imhoff

1 recipiente per campioni da 600 ml

1 recipiente per campioni da 100 ml

2 barre di rinforzo

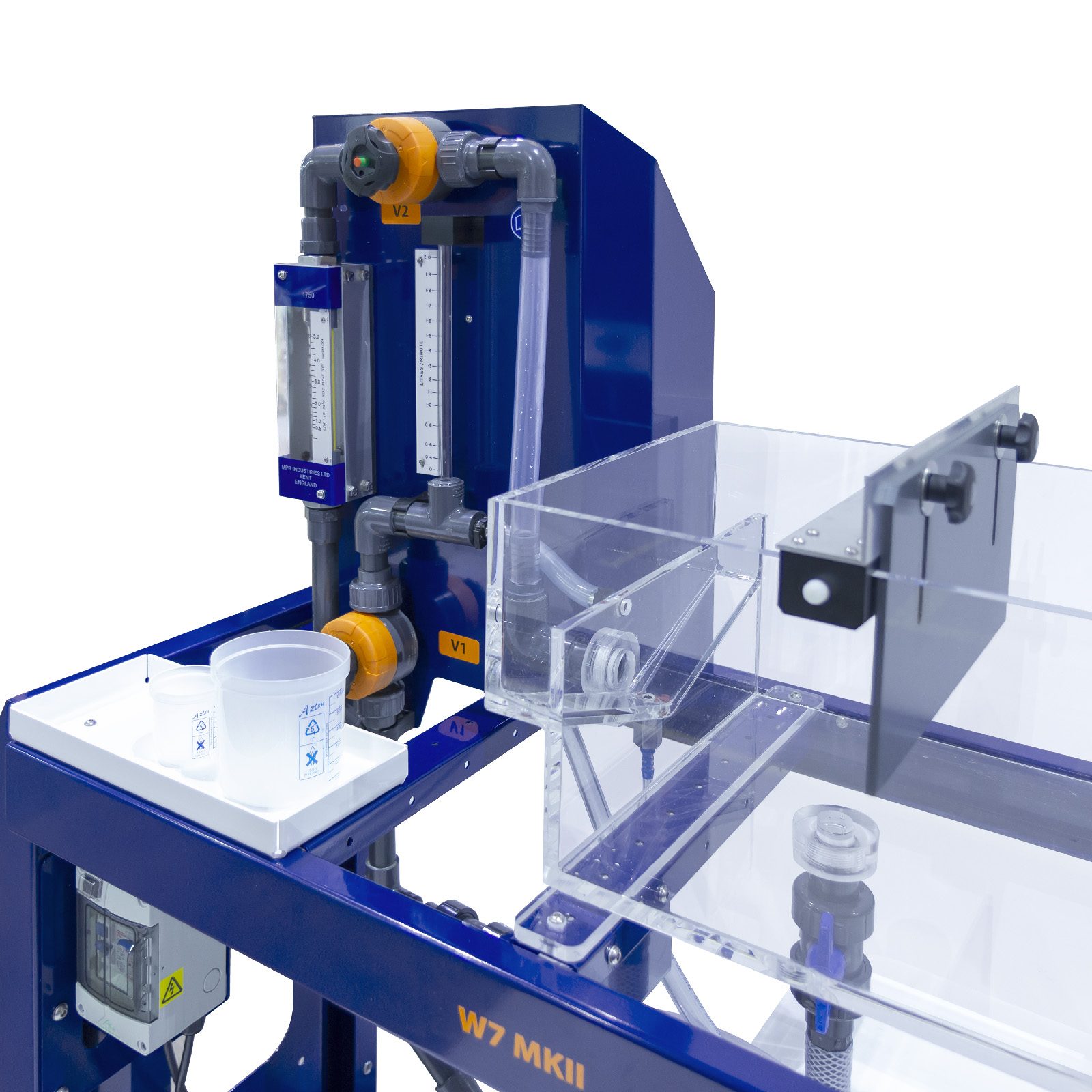

1 X stramazzo di ingresso regolabile

1 bottiglia da 1 L, colorante blu Armfield con foglio COSHH

25Kg di carbonato di calcio precipitato e scheda dati di sicurezza

Categorie: Educativo, Ambientale, Geologia e geografia, Serie W – Trattamento delle acque, Serbatoio di sedimentazione modello W7 MKII

Disponibilità: Su richiesta

Documentazione

Scheda tecnica (PDF)
